[Música] a rotação está presente hoje em tudo no mundo industrial de hoje esta função Universal é feita pelo rolamento componente fundamental da evolução tecnológica o rolamento é um órgão de precisão que exige uma grande qualidade de fabricação portanto a sua instalação exige cuidados especiais [Música] mostr antes de qualquer intervenção é necessário consultar o diagrama da máquina as referências dos Rolamentos estão anotadas atenção variações é absolutamente necessário seguir o catálogo da SNR o operador Dev certificar das Peas junto a fornecedor [Música] habitual munido com os novos rolamentos o operador pode desmontar a peça em questão e
levá-la ao estabelecimento onde fará o reparo [Música] os rolamentos com defeitos são retirados com um [Música] extrator as referências do rolamento novo e do antigo são comparadas é importante não desembalar o rolamento antes do uso [Música] o eixo pode apresentar sinais de corrosão de contato ele então deve ser cuidadosamente limpo assim como o posto de trabalho antes da montagem do novo [Música] rolamento as cotas do eixo são verificadas com [Música] precisão é raro que se possa monar Man assim vamos lhe apresentar várias possibilidades de [Música] montagem nas aberturas de ajuste É aconselhável utilizar uma massa
de montagem que possibilite retardar a corrosão de contato ela também facilita a desmontagem dos Rolamentos ao mesmo tempo que preserva a vida útil dos eixos e dos [Música] compartimentos aag com a hic ou manual necessita do uso de um tubo adaptado às dimensões do rolamento atenção para que o anel a ser acoplado esteja bem [Música] apoiado no caso de montagem por choque a SNR propõe aos seus clientes usuários uma maleta que possibilita montar rolamentos de diversas dimensões um quadro situado no interior da tampa permite que o operador escolha a ferramenta adequada [Música] se de maneira
geral o apoio é feito no anel que é acoplado é possível impulsionar simultaneamente os dois Anéis utilizando-se uma escora [Música] adequada a montagem a quente constitui uma excelente solução técnica o aparelho de aquecimento por indução possibilita aquecer tão somente a peça em questão para os rolamentos Nunca se deve ultrapassar 130º a fim de evitar quaisquer modificações de estrutura da [Música] matéria a temperatura é controlada por uma sonda magnética que deve ser bem aplicada sobre a peça que será [Música] acoplada o aquecimento por indução mantém intacta a qualidade das juntas de vedação e do lubrificante para
garantir a sua segurança É aconselhável usar luvas de proteção térmica após resfriamento é preciso reposicionar o rolamento contra o suporte com o auxílio de um tubo adaptado que se apoia no anel Interno também pode ser utilizada uma simples placa aquecedora o rolamento deve ser disposto sobre uma escora da mesma dimensão do anel interno as juntas e a gracha são assim protegidas quando o rolamento é [Música] o controle da temperatura 90º para este rolamento é realizado com um termômetro de leitura laser o rolamento pode então ser acoplado e calçado após [Música] resfriamento um outro método de
montagem a quente o de banho de óleo implica no uso de um óleo limpo e só pode ser empregado para rolamentos abertos important observar e conservar a limpeza do óleo para usos futuros a temperatura que deve se situar entorno de 90º para evitar quer superaquecimento para se fazer a medição pode usar um termômetro de leitura [Música] leser antes de ser acoplado o rolamento deve ser cuidadosamente seco após o resfriamento ele é reposicionado contra o suporte do [Música] eixo há outros tipos de rolamentos que necessitam de uma montagem específica por exemplo os rolamentos de diâmetro interno

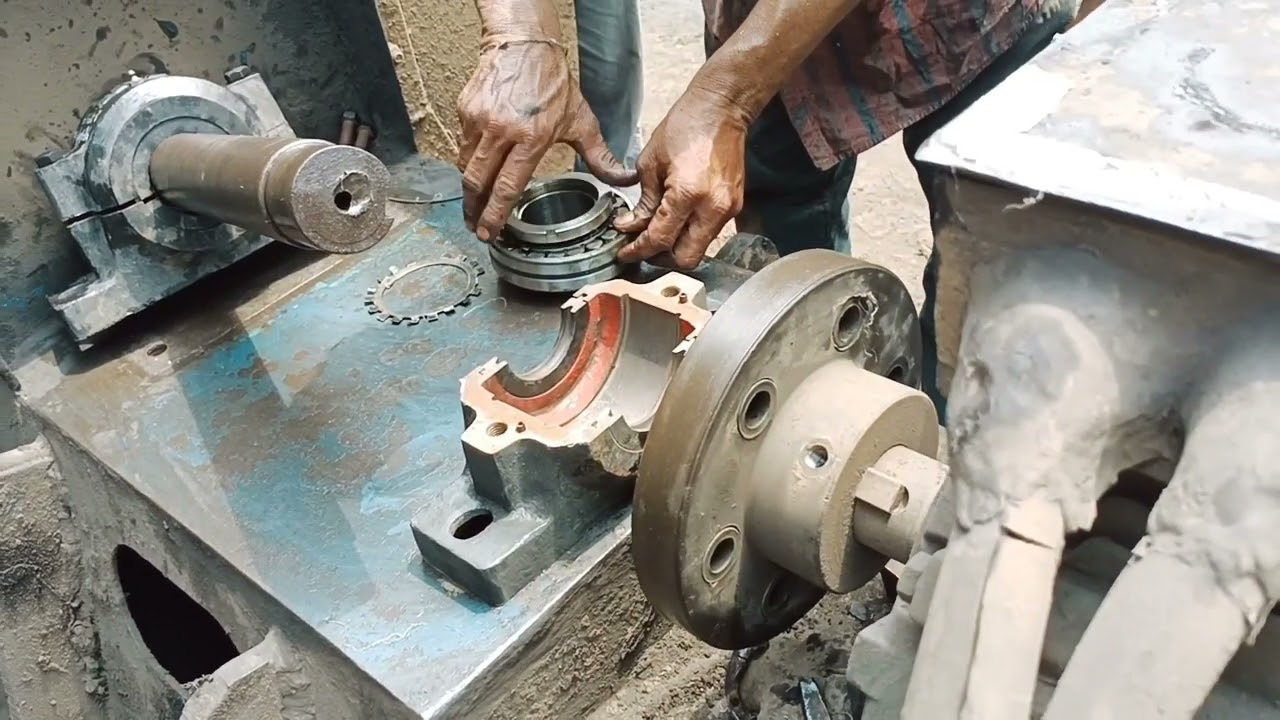

cônico montados nos mancais de ferro [Música] fundido o operador deve dispor de um conjunto adequado de ferramentas as cabeças e as escoras de mancal devem receber marcação antes de serem separadas as juntas são retiradas e em seguida são descartadas de forma alguma devem ser reutilizadas somente juntas novas vão garantir uma boa vedação após a limpeza do eixo a posição do acoplamento é medida e anotada em seguida os anéis retentores são [Música] desmontados nor mente após receber sinal de marcação a lingueta de imobilização da porca é [Música] desbloqueada o eixo é colocado sobre calças de proteção
e a Porca é [Música] desparafusada em seguida vem a [Música] arruela o rolamento e finalmente o acoplamento as peças gastas são descartadas com exceção do rolamento cujas referências serão comparadas com rolamento novo o interior dos mancais é limpo com muito cuidado para retirar todo o lubrificante gasto a montagem deve ser realizada em um ambiente de trabalho Limpo as condições do eixo são controladas convém restaurá-lo ou trocá-lo caso a condição da superfície apresente um desgaste [Música] anormal começar pela colocação de juntas novas na escora e cabeça de [Música] mancal o rolamento novo que só é desembalado
no último momento é então preparado as instruções colocadas na embalagem determinam o método de lubrificação que deve ser [Música] aplicado é importante fazer com que a gracha penetre muito bem entre o compartimento e os corpos rantes Ao tornar a fechar o rolamento cuidar para não ferir o trilho do anel externo ou cilindro [Música] o acoplamento novo é [Música] colocado em seguida o rolamento e a arruela de freio a porca cuja a chanfradura se apresenta do lado da arela é apertada primeiro à mão as aberturas de juntas são [Música] lubrificadas o eixo é colocado nas escoras
dos mancais e a posição do acoplamento é verificada antes de bloquear a porca fa a regulagem do jogo com o auxílio das cunhas e de um cartão de controle da SNR que define os valores do jogo Radial [Música] a lingueta da arruela retentora é [Música] assentada o rolamento colocado do lado da carga mais forte é imobilizado pelos Anéis retentores adequados o rolamento oposto é simplesmente posicionado no centro do mancau sem anel retentor para permitir uma eventual dilatação do eixo cada lado dos Rolamentos recebe lubrificante na parte inferior dos mancais antes de recolocar as [Música] tampas
para facilitar a necessária operação de lubrificação aconselhamos o uso de um lubrificador automático estes aparelhos se adaptam a todas as suas instalações com a qualidade de graxa necessária aos seus sistemas é importante verificar que a escora do mancal comporte um furo para a saída do excesso de lubrificante ele deve se situar na parte inferior do mancal quando esver posicionado na sua instalação para obter maiores detalhes consulte a documentação da SNR referente aos mancais [Música] na presença de pré-carga de forte carga de vibrações ou para aplicativos específicos a SNR aconselha o uso de porcas de precisão
Auto bloqueadoras esta solução garante a estabilidade da montagem com o passar do tempo para conhecer a linha e uso desta solução entre em contato com um consultor da snf [Música] [Música]
