é tão caros alunos é após a gente fazer uma pequena introdução sobre sistemas supervisórios e h&m né e se vocês analisarem aqui nesse próximo vídeo que eu vou passar para vocês a diferença básica que o sistema supervisório e tem um servidor no banco de dados que está embarcado no sistema supervisório conectada à rede com diversos servidores a e ele não é uma e h&m local você pode ir analisar e h&m local como sendo sendo uma e h&m que está no painel elétrico no painel de controle ali próximo a planta o próximo a máquina ou até
dentro da máquina mesmo ter uma e h&m ali para você fazer o controle do processo controlar a máquina ligar e desligar tá então agora vamos faço passar esse vídeo mas antes eu gostaria de demonstrar para vocês por exemplo esta e h&m que é uma e h m i a e o iPad pronto minha time legal trabalhar e ela está conectada por exemplo aqui com CLP da Siemens s7 200 e como nós podemos ver pessoal é nessa tela principal aqui daí hm nós construímos essa tela com botões leads fotos né imagens que nós vamos capturar e
assim fazer o controle né Por exemplo aqui nós temos o CLP ou s7 200 que está conectado com uma rede rs485 né protocolo 485 então eu gostaria de te mostrar para vocês por exemplo né esses botões aqui ó são botões que nós conseguimos Desculpa aí a câmera também tremido é que nós configuramos né e esses botões que acessam as telas Por exemplo essa tela aqui e retornar e a tela três aqui é um teste de semáforo não posso podemos colocar aqui a data né data de hoje 10/9 horário né e aqui eu ligo meu semáforo
então por exemplo aqui nós estamos fazendo um teste de um semáforo ligado né ao meu CLP s7 1200 eu tô com fome a gente vai observando né que existe um software embarcado aqui um software de programação dessa e h&m deixa eu desligar aqui e nós vamos utilizar esse esta é hm também para fazer algumas práticas com você está Deixa eu desligar aqui Ah tá esse LED aqui em por exemplo ele está com pisca-pisca né bom então pode perceber aqui ó que aí h&m está comandando o nosso série B E é uma das práticas que nós

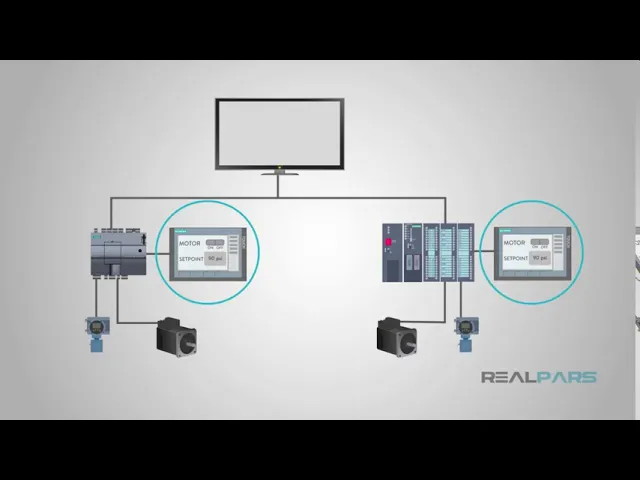

vamos realizar durante as nossas aulas e automação 3 e agora vamos para o vídeo lá e o vídeo é qual a diferença entre sistemas supervisórios e ihms vamos lá pessoal é E hoje você aprender a diferença entre o sistema escada e uma e h&m vamos falar sobre as diferenças bem como as semelhanças e também quando cada uma é usada geralmente a uma confusão por causa das semelhanças a escada Então vamos mergulhar no escada por enquanto escada significa controle de supervisão e aquisição de dados e Estes são usados para monitorar e controlar grandes áreas geralmente um
site ou uma planta completa sistemas escadas são uma combinação de muitos sistemas incluindo sensores RT US unidades terminais remotas esse LPS usados de todos os sistemas são enviados para a unidade escada Central e essa unidade escada possui uma própria h&m e por isso que muitas pessoas ficam confusas e pensam que escada e h&m são a mesma coisa E ai hm Human Machine interface não é escada pode monitorar e controlar qualquer coisa que esteja conectado a ele em conclusão aí Hm pode fazer parte de escada mas escada não pode fazer parte daí Hm é simples assim
bom então vamos falar sobre o uso de comum para o sistema escada e eu pessoalmente encontrei enquanto trabalhava na instalação de tratamento de água e esgoto eu encontrei um sistema escada E aí hm estás localizado no edifício principal da Usina aí hm foi conectado ao sistema escada principalmente na estação de tratamento de água da estação de bomba de reforço dentro de distinto foi representado na tela e em cada local haviam CLP que estava conectado e alguns sensores para monitorar o fluxo de água pressão e outras coisas e foi capaz de correr e controlar a própria
bomba e o sistema escada remota foi conectado ao sistema de série B que permite aos operadores Controlar se manter nas cada estação de bombeamento a partir da planta principal tenho certeza que você pode imaginar. Um sistema escada pode salvar uma empresa e eu vamos pensar o sistema escada num carro um veículo moderno você tem vários sensores diferentes conectar as diferentes computadores aborto na maioria das suas características interiores como assentes motorizados controle de clima e outras coisas controlados por módulos de cm ou um controlador a maioria das funções Sensores do seu do seu motor é monitorada
e controlada pelo seu ecm módulo de controle motor todos esses modos envie informações por uma tela principal e seu traço pode ser controlar através de controles de um driver O que é semelhante a um e h&m mulher ganha essencialmente uma estação de controle do usuário geralmente uma forma de tela sensível ao toque com a tela de alguns botões anexados e são tipicamente ligados uma máquina um processo e na maioria das aplicações de hm tem a tela ligada ao CLP na qual é compatível certas funções de sensores podem ser programados por monitorar e controlar a própria
tela e não deixe de conferir nosso vídeo sobre hm bom então o que aprendemos hoje espero que você saiba a diferença entre uma sistema escada e 16 km e são diferentes mas pode ser usados juntos para criar um ambiente muito melhor uma ferramenta Industrial útil sistema estrada é composto com os sistemas remotos todos amarrados juntos a um Hub Central a nossa sempre foi as bombas de tratamento de água estão localizados em todos os distritos de água eles podem ser controlados e monitorados a partir de um no Estação Central de tratamento de água a mulher Hm
é uma Interface para humanos e monitorar o controle de uma máquina específica ou se chama escada normalmente envolve o meio hm aí a missão geralmente conectados a máquina ou processo e é é capaz de monitorar e controlar certas funções aquela máquina ou processo E aí [Música]
