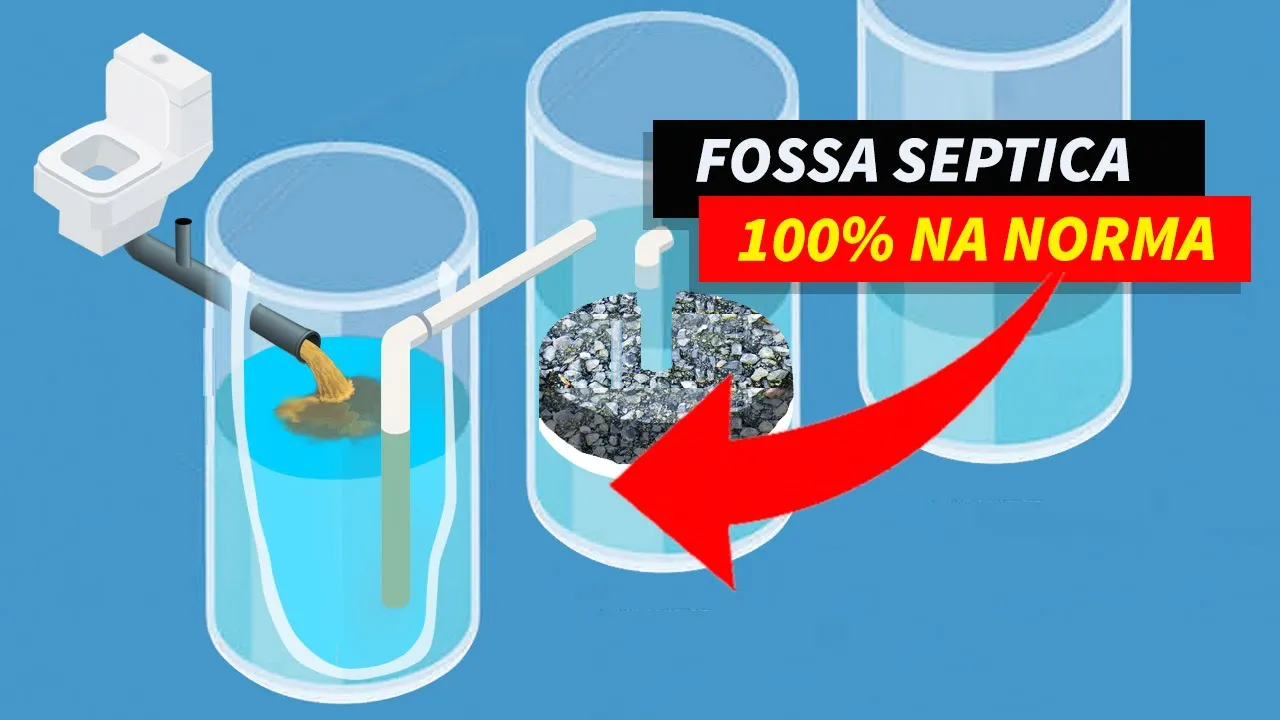

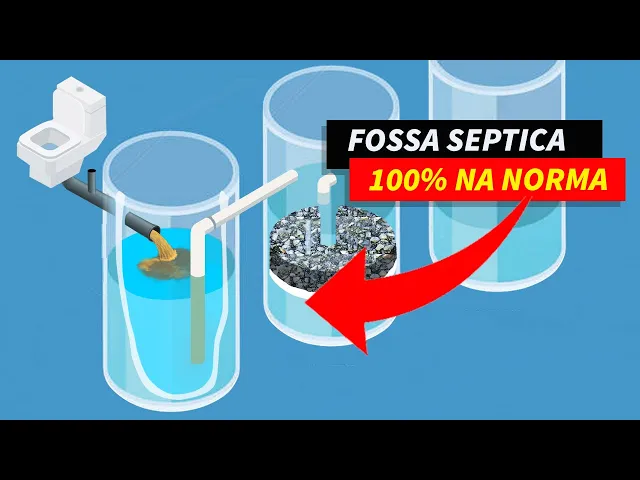

o Olá construirá outras Neste vídeo eu vou mostrar para vocês como construir uma estação de tratamento de esgoto Residencial o a tão Popular força dentro das normas técnicas a norma inicia dizendo que você pode construir seu tanque nos formatos o ou circular ou retangular esse formato aqui é indicado para aqueles que querem um tanque com mais superfície e com menos profundidade já esse aqui é para aqueles que querem um tanque com menos superfície e com mais profundidade e para compreendermos melhor como funciona o sistema eu fiz essa maquete a e aqui eu tenho vaso sanitário

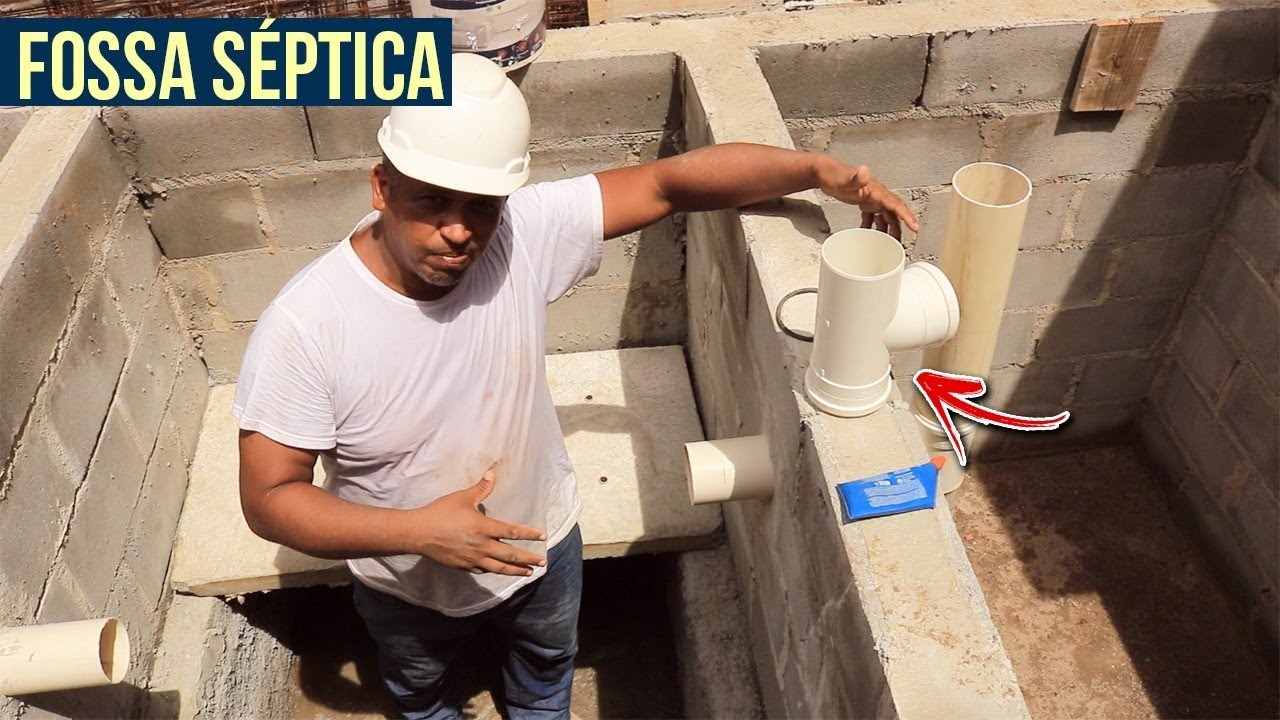

saindo do vaso sanitário eu tenho um tubo que segundo a norma necessita ser de 100 milímetros o e conectado aqui ao cano de 100 eu tenho uma redução que sai para o meu suspiro isso aqui é o suspiro agora vamos subir eu quero mostrar algo muito importante para vocês olha só essa linha negra que eu creio aqui em cima vamos imaginar que ela seja a superfície da água alguém foi lá usou o vaso sanitário e vem um objeto o que vem o pelo tubo eu pelo tubo e entrou aqui na fossa esse dejeto veja ele
vai boiar na superfície da água devido a sua consistência ele não vai lá para o fundo veja como ele passa de um lado para o outro do cano mas ele não vai não tem como ele ir para o segundo tanque ele baixa na parede volta e fica sempre boiando na superfície viram aí pessoal a importância desse cano aqui é justamente ele que está impedindo que os dejetos que ficaram aqui na superfície da água venho a ir para o segundo tanque Sem tratamento Então esse cano aqui é o coringa e do sistema eu botei o meu
tubo ali para o seu devido lugar e vamos analisar agora a parte de cima do primeiro tanque Vejam Só a segunda Norma eu necessito deixar um buraco aqui na tampa do primeiro tanque e também eu necessito deixar um suspiro e esse buraco aqui e necessita ser diz 100mm para que a mangueira do caminhão limpa fossa possa ser introduzida por ele tá ok outro cuidado com essa tampa aqui é que ela precisa ser bem resistente então podemos dizer que essa tampa aqui era uma tampa de concreto armado suficientemente forte para receber o peso de um carro
as transformações químicas que estão acontecendo aqui dentro do tanque está liberado gases que podem ser muito perigosos se ficarem aprisionados dentro do tanque podendo ocasionar até mesmo explosões então esses gases necessitamos estar sendo liberados pelos suspiros agora vamos para o segundo tanque que chamamos de filtro Olha só como ele é diferentão em relação ao primeiro tarde né aqui eu tenho saindo lá do meio da tampa um cano e desce e na vertical desce atravessa essa estrutura aqui lá no meio atravessa ela continuou descendo e para que guardando também um espaço em relação ao fundo esse
espaço que existe da boca desse cano em relação ao fundo ele é importante para a formação do lodo e também para que seja feita a limpeza a tampa do segundo tanque Ela é bem parecida quando o Primeiro ela tem um furo aqui no meio de 100 mm segundo a norma e também tem um suspiro A única diferença é que existe um tubo de sai aqui da tampa que aquele tudo que tá na vertical né Eu quero sair da tampa e desce atravessando todo o segundo tanque até chegar lá em baixo e Agora pensa é bom
que quando o caminhão limpa fossa chegar ele vai introduzir a mangueira por aqui a Mangueira vai descer pelo corpo desse tubo e vai atingir o lodo que estará na parte de baixo chegamos ao terceiro e último tanque que se chama Sumidouro que tá que o Sumidouro ele tem as suas características bem diferentes do primeiro e do segundo tanque vamos ver as é uma característica que salta aqui de diferente é que ele contém apenas uma camada de brita e depois já vem o solo do meio ambiente então Perceba o que o primeiro e o segundo tanque
segundo a norma eles devem ser estanques Ou seja a substância que está dentro do primeiro e do segundo tanque elas não podem jamais vazar para o meio ambiente porque é água contaminada então aqui e aqui deverão estar bem fechados e já no terceiro tanque é o contrário conforme o seu próprio nome diz Sumidouro a água necessita assumir era precisa vazar de dentro dele para o meio ambiente por isso que existe aqui os furinhos em seu corpo e também toda essa abertura aqui no fundo para que a água passe para o meio ambiente Norma o seu
sistema Deverá estar a 15 metros de qualquer corpo de água seja ele riu mina poço Norma seu sistema Deverá estar a 3 m de distância de árvores ou da rede pública de abastecimento de água Norma seu sistema deve estar a um metro e meio de distância de edificações ou de limites de terreno a que eu tenho sistema já trabalhando com água perceba aqui A Espuma já sinal da biodigestão ó e aqui no fundo o lodo se formou e aqui o cano está livre para a água entrar tava água tá entrando por aqui por esse cano
vindo e passando para o tanque seguinte o filtro lá dentro do filtro ela desce pelo tubo que está em seu interior ela é injetada lá para o fundo do filtro e sobe foi subindo subindo e ao passar pela brita essa camada de brita essa água é filtrada e já está limpa então essa parte aqui já Água Limpa essa água limpa atinge o nível desse cano aqui e vai para o Sumidouro e e aqui água cai para essa camada de brita que tá aqui e atravessa já direto para o solo do meio ambiente agora vamos entrar
na espuma para compreender o processo de biodigestão G1 e aqui temos o dejeto sólido que veio lá do vaso sanitário e também as bactérias olha só o que acontece entre os dois e as bactérias vão se alimentar do de jato sólido e aqui eu tenho a bactéria fazendo a digestão daquele de jato sólido bom e depois liberando uma outra substância O que são esses pontinhos negros aqui ou seja a bactéria transformou da jato sólido nesses pontinhos negros aqui que é o lodo é esse lado aqui que vai começar a se cair o lodo vai cair
e pela água e vai se acumular lá no fundo do tanque é esse lodo que de tempo em tempo o caminhão limpa fossa deverá remover Oi e a bactéria segue silenciosamente trabalhando para você fazendo todo o processo de biodigestão no interior do seu tanque até que um dia e surge O Intruso O que é isso isso aqui é um esgoto que veio lá da máquina de lavar o esgoto que veio do chuveiro ou o esgoto que veio da pia da cozinha ou seja esse aqui é o esgoto contendo o produto de limpeza olha só o
que esse esgoto vai fazer com as bactérias ele vai e acabar com as bactérias que estavam aí fazendo a biodigestão e sem as bactérias para processá-lo os dejetos se acumularam no interior do tanque e por isso é importante aqui todo esse esgoto contendo produtos de limpeza seja a tirado no terceiro tanque Ou seja no Sumidouro e para maiores informações acesse a NBR 7229 E aí pessoal gostaram do vídeo você gostou deixe seu like e se inscreva no nosso canal grande abraço
