Telecurso 2000 - Processos de Fabricação - 68 Usinagem por eletroerosão

[Música] Oi seu Ananias Oi tudo bom tudo bem será que o senhor podia me dar uma forcinha aqui seu Ananias é claro que sim que que eu posso te ajudar não é o seguinte eu precisava de medalhas como essas aqui ó só que eu precisava de muitas porque é para premiar todos os vencedores das Olimpíadas que a gente tá organizando lá no colégio tem muita gente participando em muitas categorias Será que dava pra gente fazer bom essa aqui é uma medalha que tem um desenho esculpido em alto relevo bastante complexo entalhar essas medalhas uma a

uma ia dar muito trabalho Ah claro eu duvido que fossem ficar todas iguaizinhas né seria uma loucura Justamente por isso que eu vim falar com o senhor seu Ananias Será que não tem um outro jeito da gente fazer bom ficaria mais fácil e prático se a gente utilizasse um molde assim a gente poderia cunhar a quantidade que você precisa e ficariam todas iguaizinhas mas é claro né seu Ananias como é que eu não pensei nisso antes mas e o molde como é que a gente ia fazer bom o molde para cunhar essas medalhas aqui pode

ser feito por eletroerosão preste atenção porque estee é o o assunto da nossa Teleaula de hoje na Teleaula de hoje você vai conhecer um método de usinagem muito utilizado a eletroerosão vai aprender os princípios do processo e vai ver o que é eletroerosão por penetração e eletroerosão a fio e ainda vai conhecer Qual é o melhor material para se produzir um eletrodo capaz de usinar moldes ou peças no formato desejado [Música] a eletroerosão é um processo que desintegra partículas metálicas por meio de descargas elétricas as primeiras descrições desse processo datam de meados do século XVI

naquela época já se sabia usar descargas elétricas para transformar partículas em Pó em pó metálico mas esse processo só passou a ser usado na indústria há cerca de 60 anos a eletroerosão foi usada primeiro para a recuperação de peças com ferramentas quebradas em seu interior como brocas machos e alargadores por exemplo teve grande desenvolvimento durante a segunda guerra mundial havia necessidade de acelerar a produção industrial num quadro de escassez de mão-deobra isso impulsionou a pesquisa de novas tecnologias o objetivo era aumentar a produção com o mínimo de desperdício foi o início da era da eletroerosão

a a eletroerosão é um processo de usinagem que vem ganhando espaço ultimamente indiretamente ela está ligada a objetos do nosso dia a dia esta medalha aqui por exemplo ela é uma Peça única que foi feita num molde Olha só esse molde aqui ela encaixa direitinho dá uma olhada viu só funciona mais ou menos como uma forma de bolo é o mesmo princípio esses moldes que funcionam como uma forma podem ser feitos a através da eletroerosão através da eletroerosão a gente pode reproduzir centenas e centenas de cópias da peça que a gente quiser é Caio dá

uma olhada nesse xadrez como é que serão feitas essas peças tão perfeitas é não sei não ó usinar Uma Peça como essa é difícil a fresadora até que faz essa Usinagem Tito Mas você já imaginou o trabalhão que da ia e o tempo que não ia levar para chegar a essa superfíci assim com alta qualidade de definição é sem distorção e sem nenhuma alteração visual Só usando um molde né mas aí o problema I ser outro Titon como a gente I consegui um molde para peças de geometria tão complicada eu acho que a solução está

na eletroerosão É isso mesmo Primeiro é preciso fazer os moldes das peças do xadrez o melhor processo para isso é a eletroerosão foi feito um molde para cada peça das mais simples as mais complicadas repare só nesse molde por eletroerosão dá para fazer esse molde em uma só fase de operação na verdade esse jogo de Xadrez é uma obra de arte da eletroerosão e mostra bem os recursos desse processo Afinal seu Ananias o que que é essa eletroerosão bom a eletroerosão é um processo bastante complexo e grande parte dele a gente não vê primeira condição

Para que ocorra a eletroerosão é necessário que tanto a peça que vai ser usinada quanto a ferramenta que vai ser usada sejam bons condutores de eletricidade isso porque a eletroerosão se baseia na remoção de material por descargas elétricas bom isso é lógico né seu Ananias como é que a gente ia queria uma descarga elétrica se os dois materiais não fossem bons condutores de eletricidade isso bom daí nós temos dois tipos de eletroerosão uma que utiliza um fio de latão ionizado condutor de corrente elétrica que produz descargas elétricas responsáveis pela erosão do material e por isso

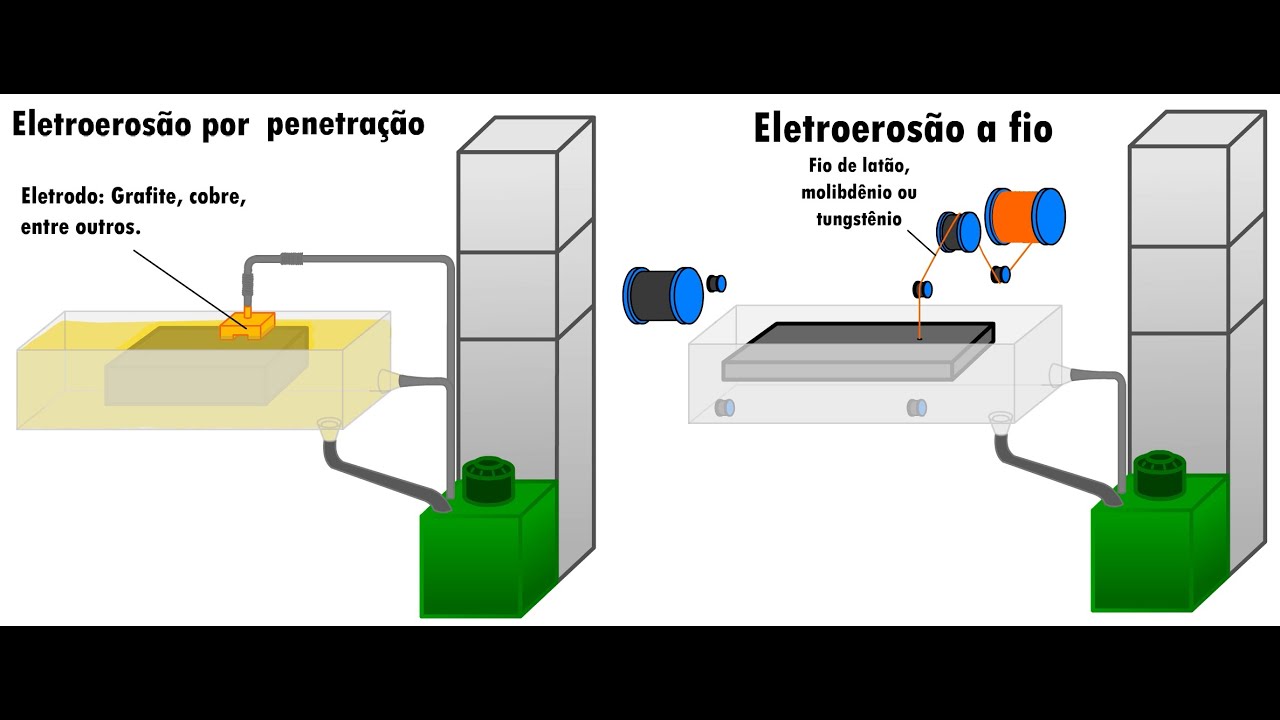

mesmo chama-se eletroerosão a fio e o outro tipo mais comum que é a eletroerosão por penetração no caso da eletroerosão por penetração a ferramenta que produz a erosão Ou seja que faz o desbaste da superfície usinada é o eletrodo o eletrodo deve ter o mesmo desenho da peça que se deseja fabricar a peça e o eletrodo são mergulhados num recipiente que contém um líquido isolante é um líquido não condutor de eletricidade chamado dielétrico bom aqui na minha oficina Eu tenho dois tipos de dielétricos o óleo mineral e o querosene e qual dos dois é o

melhor hein seu Ananias bom aí depende né o querosene é mais perigoso porque é inflamável né requer cuidados especiais ele exala um cheiro muito forte polui e até faz mal pra saúde bom mas vamos voltar pro esquema da eletroerosão para entender melhor você vai ter que colocar a sua imaginação para funcionar porque tem muitas coisas que a gente não percebe apenas olhando tanto o material a ser usinado quanto o eletrodo são ligados através de cabos a uma fonte de corrente contínua CC o eletrodo tem polaridade positiva e o material tem polaridade negativa por último os

cabos são ados a um interruptor que aciona e desliga o fornecimento de energia elétrica para o sistema ao ser ligado o interruptor forma-se uma tensão elétrica entre o eletrodo e o material no começo não passa corrente elétrica porque o fluido di elétrico funciona como isolante mas quando se diminui o espaço entre a peça e a ferramenta até uma determinada distância o dielétrico passa a atuar como condutor daí se forma uma espécie de ponte de íons entre os dois Como assim uma ponte de ions você não sabe o que são ions bom isso eu já aprendi

ions são aquelas partículas carregadas [Música] eletricamente bem vamos por parte temos I carregados positivamente os ctions e temos íons com cargas negativas que são os ânions essas partículas em contato num líquido condutor estabelecem uma corrente partículas migrando de um lado para o outro uma ponte de íons bom até aí eu entendi seu Ananias mas como é que esse processo vai usinar a superfície da peça bom vamos ter que imaginar um pouco mais porque não é visível bem depois que a peça e o eletrodo se aproxima até uma distância onde se forma a ponte de íons

produz-se uma centelha que aquece a superfície do material dentro do campo de descarga fundindo aquela região da peça dependendo da intensidade da corrente aplicada a temperatura ali pode variar de 2500 a 50.000 GC o processo de erosão ocorre simultaneamente na peça e no eletrodo com a ajustes convenientes da máquina é possível controlar essa erosão de modo a obter até 99,5% de erosão na peça e apenas 0% no eletrodo com a erosão o material vai ficar com o formato do eletrodo outro detalhe importante é a distância entre a peça e o eletrodo a distância mínima na

qual é produzida uma centelha é chamada de GAP vem da palavra inglesa GAP que significa folga GAP na verdade é o comprimento da centelha e depende da intensidade da corente aplicada oan do GAP pode determinar a rugosidade da superfície da PEA com um GAP alto o tempo de usinagem é menor portanto a rugosidade maior quando GAP baixo o tempo de usinagem é maior e a rugosidade da superfície da peça é menor as partículas fundidas são desintegradas na forma de minúsculas esferas removidas do local o líquido dielétrico ajuda nessa limpeza na região usinada fica uma pequena

cratera o eletrodo se afasta e é interrompido o fluxo da corrente o ciclo recomeça com a reaproximação do eletrodo até a distância chamada GAP provocando nova descarga descarga vão acontecendo ao longo de toda a superfície do eletrodo até se obter na peça o perfil desejado no final teremos uma matriz que é uma cópia Fiel do eletrodo só que invertida a frequência das descargas pode alcançar até 200.000 ciclos por segundo quer dizer em um segundo acontece 200.000 vezes esse processo que a gente acabou de ver é incrível não é em princípio todo material condutor de eletricidade

pode ser usado como eletrodo mas nem todos valem a pena viu a gente precisa lembrar que a resistência Mecânica do material tem que ser levada em consideração é o melhor são aqueles materiais que tem um ponto de fusão elevado e são bons condutores de eletricidade o cobre por exemplo caiu Ele deve funcionar bem existem eletrodos metálicos como os de cobre e os não metálicos como os de grafite entre os metálicos os mais utilizados são esses aqui eletrodos de cobre eletrolítico além dos de cobre tungstênio e de cobre sinterizado eles apresentam um ótimo acabamento e o

mínimo desgaste durante o processo de eletroerosão já entre os não metálicos o mais usado é o de grafite eles são insensíveis a choques térmicos porém eles são quebradiços grafite é um material de fácil Usinagem ele conserva suas qualidades mecânicas mesmo exposto a altas temperaturas praticamente não se deforma Ele é bem leve no entanto eles não podem ser moldados ou conformados e não aceitam redução por ácido bom você já viu em detalhes como é o processo de eletroerosão por penetração vamos conhecer agora um outro processo a fil que é ideal para contornos complexos como é o

caso dessa peça aqui que foi feita nesta máquina Observe o fio que passa por dentro da peça é de latão ionizado e atravessa a peça submersa em água desionizada ou seja sem cargas entre o fio e a peça ocorrem descargas elétricas que cortam material Vamos conversar agora com um técnico o Sérgio para explicar pra gente como se programa uma máquina fio por favor bom a gente programa o corte no computador o que permite o corte de perfis complexos e de alta precisão em alguns equipamentos existe o plotter que é uma espcie de traçador gráfico é

importante porque permite que a gente confira execução do programa pela máquina e assim a gente pode melhorar cada vez mais o nosso desempenho É isso aí a utilidade do processo de eletroerosão a fio é muito grande por exemplo se o perfil que desejamos é passante então se faz a fio através desse processo é possível confeccionar ferramentas de corte dobra repuxo como por exemplo placas de guia porta punções e matrizes Quer dizer então que a eletroerosão é o melhor processo para eu produzir em série As medalhas que eu preciso mas que tipo de elro erosão Bom

pelo que eu aprendi hoje é de penetração tá no caminho certo Quer dizer então que eu vou ter que fazer um eletrodo com o desenho daquela figura que eu quero cunhar daí a partir desse eletrodo eu vou produzir um molde e com esse molde eu posso colocar numa prensa e sair produzindo as medalhas em série e você concorda que esse processo é o melhor para produzir as medalhas da olimpíada Então vamos pra revisão e atenção se liga aí que é hora da revisão na Teleaula de hoje você aprendeu O que é eletroerosão e sua utilização

na indústria moderna você ficou sabendo que a eletroerosão é um fenômeno em grande parte invisível que se baseia na remoção de material fundido a partir de descargas elétricas que produzem temperaturas elevadíssimas conheceu ainda os dois tipos de eletroerosão mais usados por penetração e a fio e viu vários tipos de eletrodos de vários formatos e de vários materiais nós aqui já conhecemos como funciona a eletroerosão e você na próxima Teleaula você vai conhecer mais um exemplo prático de usinagem por eletroerosão até a próxima [Música] tchau i
