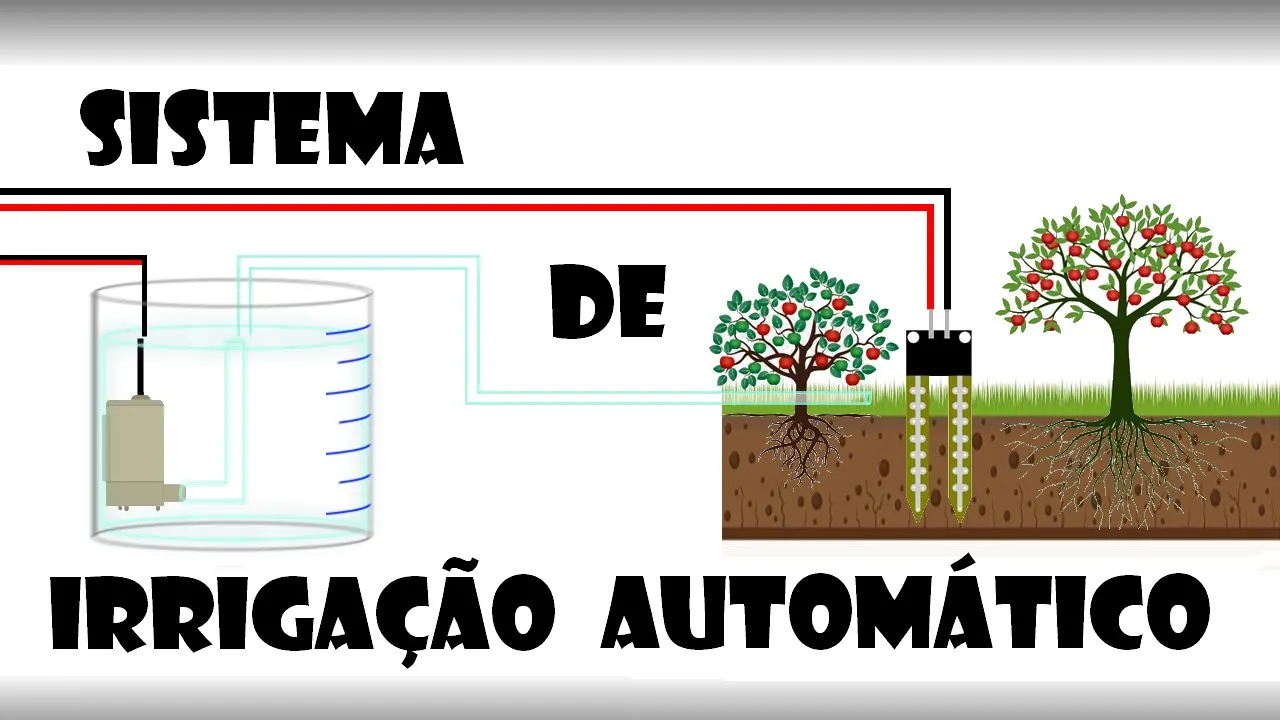

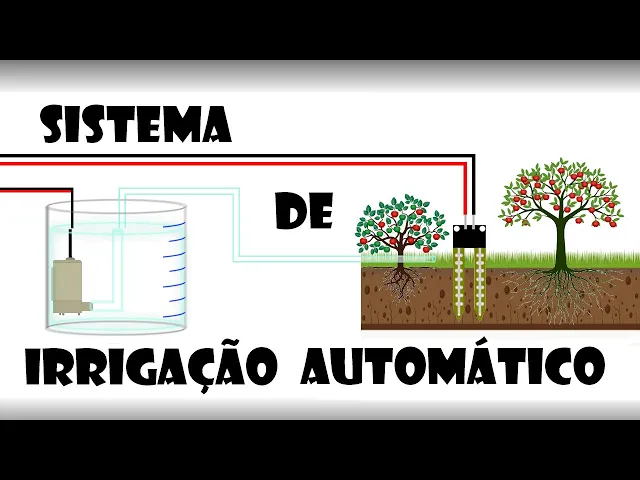

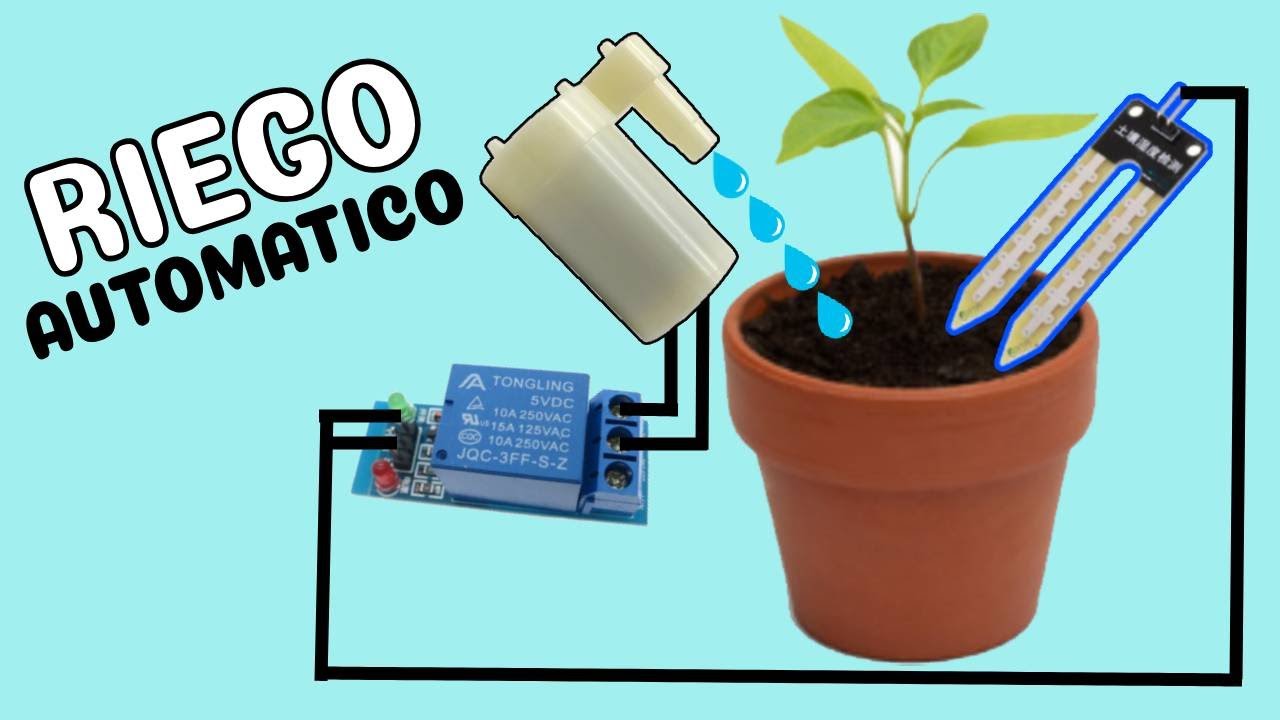

e fala pessoal é no vídeo de hoje eu vou montar um sistema de irrigação na verdade vai ser um mini sistema de irrigação mas os conceitos que vou está mostrando pode ser aplicado em Sistemas maiores o que desde já lembrando se você não é inscrito se inscreva e ative as notificações para receber aviso demais projetos e dicas e E aí [Música] É nesse projeto vou utilizar o Arduino Uno Mas pode utilizar qualquer outro Arduino eu vou utilizar esse sensor de umidade de solo para mais detalhes de uso desse sensor é veja um vídeo que eu
fiz falando sobre o uso dele aqui já conectei os Jumpers e só passei silicone aqui para não pegar umidade nos contatos nesse caso vou utilizar o módulo relé é que vai intermediar o Arduino e a bomba d'água é pois não podemos conectar diretamente a bomba d'água nós do hino essa bomba possui um pequeno motor que consome uma corrente maior do que a suportada pelos pneus do Arduino a bomba que eu vou utilizar essa aqui essa é uma mini bomba d'água do tipo subversiva e para que ela possui as entrada por baixo onde possui um rotor
e quando roda faz o fluxo da água passar e isso aí por aqui essa bomba pode ser alimentada Detran e a 6 volts e vou utilizar essa mangueira para conectar aqui na saída ao comprar uma mangueira verifique se a mesma pode ser utilizada para aplicação que você for fazer é pois esta no caso não é recomendada para por em aquários e água se for beber mas ela pode ser utilizada para irrigação eu vou utilizar protobord aqui só para ficar mais organizado e já vou utilizar os 5 volts do Arduino conectar os 5 volts nesta trilha
da protobord a ah e também conectar o gnd o utilizando os Jumpers macho-macho agora vou fazer as conexões aqui no módulo relé utilizando os Jumpers macho e fêmea a e o vcc e gnd do módulo conectar aqui na protobord esta trilha está sendo alimentado pelos 5v do Arduino Com estes dois Jumpers já alimentamos o relé com 5 volts para quem não conhece o relé funciona como um interruptor só que acionamos ele utilizando a energia elétrica eu utilizei terreno projeto de acender a luz com palmas é caso ficar interessado pode dar uma olhada nesse vídeo que
é bem legal e o yin nesse meu caso conectar no pino 3 é que vão utilizar como saída digital nesse caso vou utilizar os 5 volts do Arduino para alimentar o relé e o sensor Caso for utilizar mais relés e sensores de umidade o ideal é alimentar eles com uma fonte externa pois a corrente pode exceder a capacidade máxima do hino é como nesse caso vai ser só o relé e um sensor bom então alimentei com 5 volts do Arduino agora fazer as conexões do modo de umidade de solo eu vou conectar ele aqui na
protobord para ficar mais organizado mas poderia conectar o Jumper direto também temos aqui as pontas de prova e vou conectar no módulo e Como dito já conectei os Jumpers do lado da ponta de prova agora vou conectar aqui no módulo o Gonçalves pinos da protobord e está sendo alimentado pela do imo para alimentar o sensor se conectar o vcc do módulo na trilha de 5 volts e [Música] o gnd do módulo na trilha do negativo E aí com a saída de tal conectar no pino digital 2 do Arduino e o módulo tem uma saída analógica
que não vou utilizar Como eu disse quiser conhecer mais detalhes do módulo veja um outro vídeo que fiz sobre ele e agora vou conectar a bomba d'água na fonte utilizando o módulo relé como intermediário utilizar uma fonte de 5 Volts no meu caso e estes são os fios positivo e negativo da bomba d'água e o fio positivo da bomba d'água conectar aqui no relé e este é o normalmente aberto do relé é Ou seja quando o relé não estiver acionado o circuito vai estar aberto EA bomba fica desligada a [Música] baixar Estes são fios positivo
e negativo da fonte ou Positivo conectar neste pino do relé e E aí E aí O negativo da fonte conectar no negativo da bomba d'água é porque um dia por cima no negativo da bomba de água só para facilitar a conexão ó e aqui Já finalizei a montagem e agora que vamos pra parte da codificação que é bem simples aqui definir duas constantes o relé que está conectado no primo digital três e o sensor que tá conectado no pino digital dois caso você conecta imprimir diferentes é só mudar que no definir declarei uma variável booleana
e realizei a mesma como fal'cie vai ser atribuído o valor da leitura do sensor para essa variável no setup você tem um modo para os pinos o relé vai ser saída e o sensor entrada e já definiu o estado lógico do Pino Onde está conectado os elétrons para Alto pois este relé é ligado quando o certo pino para o nível lógico baixo e desligado quando o pino está em zoológico alto em loop faça a leitura do sensor e atribuo a variável irrigar enquanto o sensor não detecta a umidade de acordo com ajuste feito no potenciômetro
e retornado é verdadeiro tô fazendo assim ligar o relé que por sua vez aciona a bomba agora quando detecta a umidade o valor retornado é falso tô fazendo assim desligar o relé e por sua vez Desliga a bomba por fim fazer o upload e o Arduino já está conectado na porta USB do computador aqui no meu caso ele tá na porta com três e estou utilizando Arduino Uno e também já é selecionei ele aqui agora só esperar o upload [Música] e aqui já montei o sistema para fazer o teste coloquei a bomba d'água nesse recipiente
ela tem que ficar nessa posição vertical e o sensor coloquei nesse vaso e a terra tá quase cobrindo ele no topo é desse jeito ele vai ficar com um contato maior com solo e vai funcionar melhor E no momento sistema está desligado como a terra está seca quando eu ligar a bomba já vai acionar eu vou ligar agora a irrigação já começa e [Música] agora segundo a umidade o suficiente de acordo com ajuste de sensibilidade do sensor EA bomba desligou assim que a terra secar novamente a bomba irá selecionada Como diz com base nesse sistema
pequeno e simples podemos desenvolver sistemas maiores e mais complexas se for fazer um sistema maior com para regar uma horta por exemplo o ideal é o sensor ficar em uma profundidade maior é pois se deixar aí na superfície a água pode tirar ele da terra necessário verificar a relação da profundidade que o sensor já ficar com uma dureza do solo para definir o fluxo da irrigação é por exemplo se o sensor estiverem o solo duro o ideal é tem um fluxo de água lento é pois a água irá demorar para chegar até onde sensor estiver
e como com e a horta irá fica alagada e se você gostou deixe seu like para ajudar e até uma próxima
