você aplica o cupom de desconto duplo 10 e tem esse desconto imperdível compra osciloscópio à vista por 1709 com 10 centavos tbs 1052 b ou c os copos sensacional 50 mega hertz para você terá no seu laboratório de eletrônica sistec ponto com.br e essa este cupom vale para as 10 primeiras unidades então corra e garanta já o seu ts com a sistec na hora de hoje eu quero demonstrar pra você o efeito da freqüência de ressonância em um circuito lc série é muito interessante analisarmos isso então tem um experimento bem simples para você vamos ver
um recurso que alguns não utilizam vôos e os copos ou utilizar o tbs para você conferir e aí vamos aplicar um sinal nesse circuito e analisar o comportamento da tensão sobre o capacitor e da tensão sobre o indutor é uma análise muito interessante e dá para tirar várias conclusões sobre ela vamos para a aula de hoje segura aí apresenta pra vocês uma sacada muito bacana que você vai gostar bastante talvez muita gente não aplique em suas medidas no dia a dia com osciloscópio olha só vamos primeiro analisar o caso de exemplo que eu tenho pra
você eu tenho aqui um circuito lc simples em um capacitor e tem um indutor neste formato mesmo as ligações do circuito aqui está o terra do circuito e um gerador de sinal utilizar o jogador funções da bancada pecar um sinal senoidal e variar a freqüência de sinal a impedância de saída do meu jogador está configurado aí para 50 anos beleza e eu quero analisar a atenção sobre o capacitor e atenção sobre o indutor para analisar o comportamento em freqüência comprovando com isso a freqüência de ressonância olha só sabemos que o capacitor se comporta com um
curto para freqüências mais altas então aumentando a freqüência a atenção sobre o capacitor deve entender a 0 concorda comigo eo indutor é o inverso ele se comporta como um curto para freqüências mais baixas significa que diminuindo a freqüência e devemos ver a atenção sobre o indutor tendendo a zero a freqüência de ressonância é determinada com as equações aqui ó então eu tenho a reatando é capacitiva que é um sobre dois pfc ea tam sendo útil aqui é 2 pfl seu capacitor é um dor e eu igualando-as relatã rio eu tenho a equação para a freqüência
de ressonância então e algum sobre o spfc é igual a dois pneus fl multiplicou ambos os lados da equação por f / 2 pl eu tenho é fiel quadrado igual a 1 sobre quatro pick quadrado lc tiro a raiz quadrada de ambos os lados da equação resulta na clássica equação que você já conhece que o f é igual a 1 sobre o isp raiz de alice estou utilizando na prática um capacitor de um microfone e um motor de 300 micro réu em aplicar os valores na equação e obtenha a freqüência de ressonância no valor de
1,8 8 quilowatts agora as medidas num laboratório nós temos aqui a medida no indutor com o canal 2 veja que os osciloscópios em geral não têm canais isolados isso significa que o terra do instrumento é interligado então a garrafinha das pontas de prova do seu single coppio existe um curto entre elas você já deva saber só estou salientando o porquê de estarmos utilizando essa sacada para a medida ou seja o canal está aqui monitorando a atenção total aqui seria atenção normais atenção no capacitor canal 2 está aqui monitorando a atenção do condutor como indutor estátua
terra o canal 2 é a própria atenção no indutor mas o canal uma não posso colocar a carrinha do osciloscópio aqui no canal 2 pois eu estarei colocando um curto no indutor uma vez que os canais não são isolados qual a sacada que utilizamos para isso a matemática do osciloscópio aí ó eu tenho atenção total no canal 1 concorda comigo as duas garrafinhas no terra aqui canal 2 atenção doutor canal a atenção total se eu pegar atenção total - atenção no indutor eu tenho a atenção sobre o capacitor por isso utilizando a matemática do osciloscópio

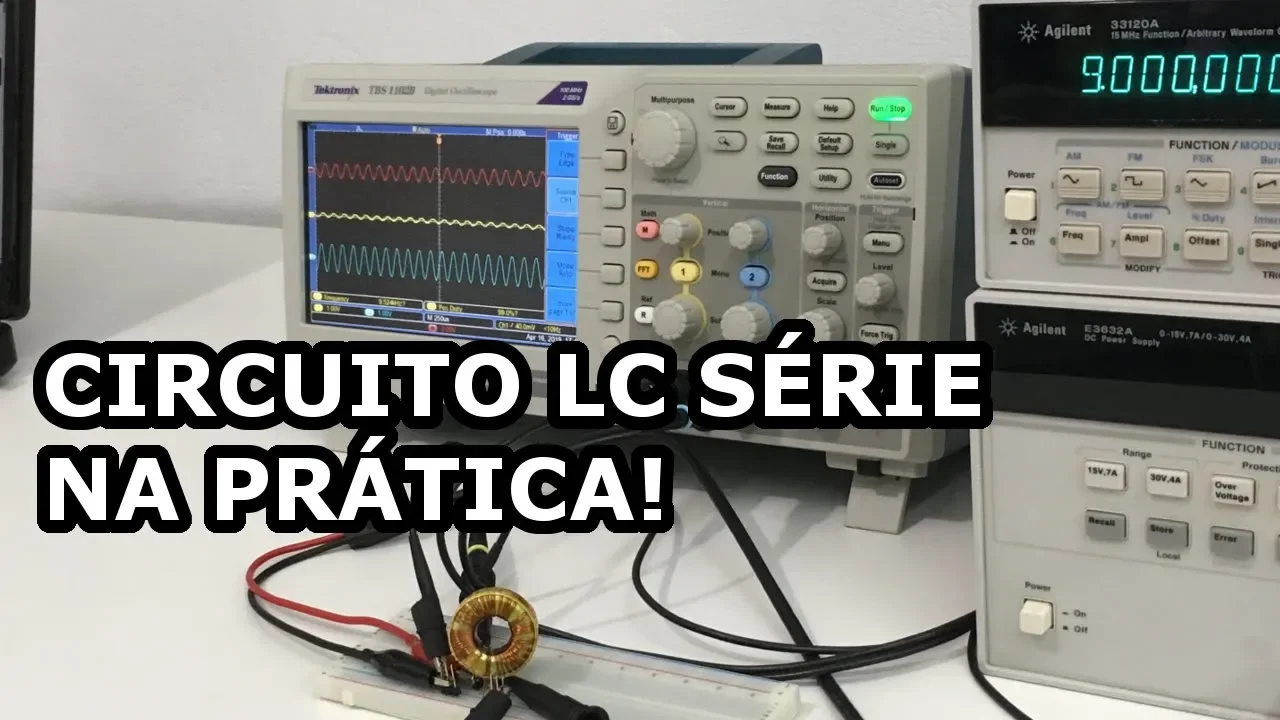

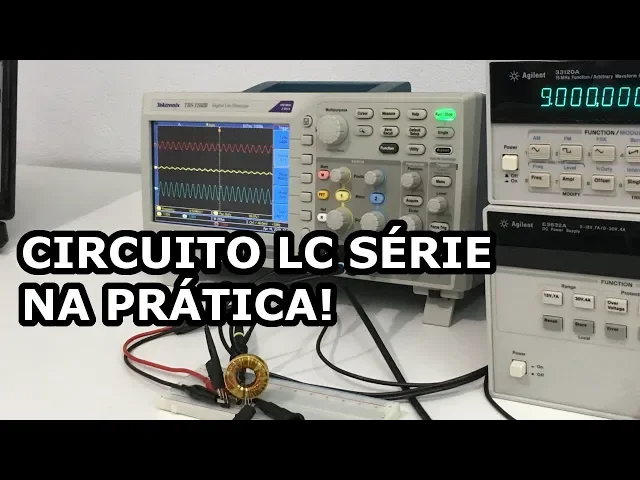

fazendo o canal 1 - canal 2 eu tenho o resultado da tensão no capacitor e aí podemos fazer a análise que você verá agora aí está o circuito utilizado para a análise de hoje nosso setor é muito simples o capacitor você nem está enxergando pois o condutor está escondendo ele está aqui atrás um capacitor de um micro fará é estamos aplicando o sinal do jogador e o canal 11 é atenção total e o canal 2 é a tensão no indutor outro ponto que vale a explicação é o seguinte quando eu tenho a minha freqüência de
ressonância o dois componentes estarão atendendo a um curto-circuito concorda comigo neste caso no canal 1 teremos uma atenção tendendo a zero tac galera você já está vendo aí no instrumento atenção o capacitor que a nossa matemática então aqui em metz série 1000b a operação de - as fontes canal - canal 2 é isso que estamos fazendo aqui por isso eu tenho atenção no capacitor aqui em cima tensão indutor aqui em baixo que é o canal 2 um instrumento freqüência 9 que o hatch estamos muito próximos a freqüência de ressonância e vemos que temos atenção total
sobre os componentes aqui ok e existe uma defasagem aqui ó colocar rapidamente aqui um sobre o outro 180graus ok guardem essa informação que agora vou fazer o que eu vou variar a freqüência que com você você vai ver que bacana aumentando a freqüência observe que nós temos atenção no capacitor tendendo a zero olha aqui canal matemática e atenção indutor tendendo a atenção no final perfeito diminuindo a freqüência a um momento em que temos a igualdade é próximo da ressonância como a teoria nos diz no entanto freqüências mais baixas o capacitor terá atenção próxima do sinal
e um indutor tende a zero exatamente como a teoria nos diz então o efeito que vemos esse aqui ó você está vendo em tempo real tensão sobre indutor e atenção sobre o capacitor agora um efeito interessante ocorre quando analisa junto atenção total ao canal 11 time próximo da ressonância já sabemos que a tendência a 0 para atenção total pois os dois componentes se comportam como o curto-circuito freqüências baixas deixa eu colocar um trigger aqui no canal algum pra ficar bem claro pra você ver a atenção total tende a atenção sobre o capacitor e olha só
estão em fase concorda comigo estão em falhas certo freqüências mais altas atenção total tem de atenção do condutor tá aí essa é a análise que eu queria mostrar pra vocês galera espero que tenha ficado claro isso pra vocês é um circuito bem simples recomendo a você que monte aí faça o teste por si próprio e lembrando da promoção da sistec duplo 10 o cupom de desconto para um tps 1052 b e espetacular aproveite que está imperdível a promoção vale de quinta a quinta então vale por uma semana para as 10 primeiras unidades estou salientando também
