TOPOGRAFIA - AULA 1 - INTRODUÇÃO

é bem pessoal bem-vindos a mais nova playlist aqui no canal onde a gente vai estudar topografia eu já vou fazer apresentação do que que essa matéria né do que que significa topografia e essa primeira ela vai ser uma introdução a conceitos importantes na mala bem geral sobre vários conceitos interessantes relacionados à Ciência os conceitos abordados não sei o que que é topografia e um levantamento topográfico que a parte mais importante que a gente vai focar aqui nessa playlist além de outras ciências e conceitos relacionados como a geodésia O que que é uma projeção o TM

ou quê que é o sistema gnss enfim é importante lembrar que eu tô tendo essas aulas e o meu curso na faculdade de engenharia ambiental então ele não é exatamente focado em topografia né não vai ser uma abordagem muito profunda muito detalhada mas ainda assim eu vou tentar trazer o máximo de detalhes possível de coisas interessantes beleza vamos começar o que que é topografia é a ciência que faz a descrição gráfica dos elementos que compõem o espaço físico e ela faz isso utilizando principalmente a geometria e trigonometria então tem bastante matemática também que a gente

vai ver nas aulas posteriores né na aula 293 já começa um pouco mais a parte matemática e trigonométrica a palavra topos se traduz para alugar e gravar em Angra assim não sei como é que fala para descrever então justamente é a descrição de um local é uma descrição gráfica de uma localização ao fornecem informações sobre o local tratando do relevo das dimensões de um determinado terreno hoje detalhes naturais e artificiais que possam existir ali como rios e vales nela causas naturais ou estradas e Construções feitas por humanos no caso artificiais essa ciência aplicada principalmente na

elaboração de projetos de Engenharia e arquitetura obras de engenharia de construção civil por exemplo é o curso de construção civil tem o topografia bem forte a execução de estradas e ferrovias trabalhos de terraplanagem na mineração obras industriais e até mesmo monitoramento de estruturas que já existem são todas as aplicações da topografia um dos principais objetivos dela é o levantamento topográfico ele é um conjunto de métodos e atividades então a técnica né que Visa de marcar pontos no terreno e determinar suas coordenadas as medidas de interesse realizadas vão ser traduzidas em um mapa né quando a

gente falou é descrição gráfica de um local Então vai ser traduzido em um mapa a gente vai ver nas próximas aulas que são sempre medidas lineares né de distâncias angulares tanto horizontais contra verticais não precisa se preocupar tanto com isso agora mas são principalmente esses dois tipos de medida é a base de diversos projetos é feita com um levantamento então o risco de propagação de erros é muito grande E se o levantamento topográfico é feito de forma errada ou relaxada esses erros que foram cometidos vão ser né vão ter impactos lá na frente então uma

etapa muito importante como eu disse é a base desse projeto Então tem que ser muito bem feita essa levantamento pode ser dividido com tal tipo de mapa que vai ser gerado se for um levantamento planimétrico ele vai estar representando uma superfície apenas do ponto de vista plano então a gente não vai levar em conta a diferença de altura entre os pontos por causa disso não ser obtidos principalmente ângulos e distâncias horizontais né a gente não está interessado na vertical no eixo Z apenas no plano XY tal como eu disse isso é um exemplo de levantamento

porque a gente tem na um terreno que foi traduzido para coordenadas e a gente diz pois essas coordenadas em um mapa é uma representação gráfica E é claro que não dá para ver os detalhes aqui mas é só para vocês entenderem o tipo de mapa gerado já um levantamento planialtimétrico né out de altura já disse que a gente vai representar uma superfície do ponto de vista plano e altimétrico então vai ter a representação do relevo nos desníveis né das alturas mas eu tô disso são as curvas de nível Então a gente tem uma representação plana

mas ela também tem uma tradução né a gente pode entender olhando aquele mapa que existem alturas que foram medidas e foram traduzidas para esse mapa e a gente viu né o tipo de levantamento com tal mapa e agora vamos ver como tá precisão tá precisando tá sempre relacionada aos métodos e equipamentos principalmente que você usar na medição depois de coletar os dados ela não tem como ser melhorado né a gente pode tentar desfazer alguns erros mas a precisão sempre vai ser mesmo mas dentro disso é que não importa quantas casas decimais eu uso nas contas

que a gente vai ter que fazer a precisão da medida de matrena vai ser sempre igual ela tem uma determinada né vai vir indicado nela Na determinada precisão eu não importa se eu colocar três quatro casas decimais é mais à medida que ela fez é aquela e ponto não tem como mexer nisso né a gente pode tentar corrigir os erros mas a precisão vai ser sempre a mesma o levantamento Expedito ele é mais simples a rapidez da execução é o fator mais importante então ele tem uma menor precisão né ele não tem uma preocupação tão

grande com isso ele é normalmente uma etapa preliminar a outros levantamentos o levantamento regular Como o próprio nome diz ele é mais rotineiro na ela é o mais comumente executado ele já tem uma representação fiel da superfície no mapa usada para determinar perímetros áreas e inclinações e pontos de interesse de construções para poder registrar terrenos e obras ou acompanhar na Como disse obras já existentes é com esse tipo de levantamento que a gente vai trabalhar procurar né as coordenadas descobrir essas informações sobre esse terreno e por último levantamento de precisão ele é feito quando a

maior precisão possível é necessário em alguns casos mais específicos como projetos industriais controle e monitoramento de estruturas importantes e levantamentos geodésicos a gente já vai ver o que que significa isso de geodésia e isso tudo foi falando em relação à topografia agora vamos ver algumas ciências e outros conceitos que estão relacionados com topografia Dá para dividir ela em dois focos de estudo a topologia e seria estudar as formas do relevo as modelagens como que a gente vai representar e sem mapas né então a parte mais gráfica digamos assim e a topometria que seria medir os

ângulos as distâncias e fazer os cálculos essa parte aqui que a gente vai focar e dentro disso daqui como a gente viu nos levantamentos tem a planimetria que essa no plano XY altimetria que levem em conta a altura e atua na altimetria que tem né os três eixos então leva os dois em conta na planimetria que a gente está analisando um plano horizontal a gente vai encontrar ângulos azimutais né azimutes e distâncias horizontais na altimetria que é um plano vertical perpendicular ao plano topográfico que a gente já vai entender o que é ou se encontrar

os ângulos zenitais e distâncias verticais Então as distâncias aqui até dá para entender né mas o que que é isso de azimute e dizenit isso a gente vai ver um pouco mais para frente é mais para vocês né saberem que existem essas coisas são nomes específicos desse tipo de ângulo mas o azimute é um tipo de ângulo horizontal e o sanetal é um tipo de ângulo vertical o enfim Não se preocupem porque isso a gente vai ver com mais profundidade depois a topologia como a gente tinha visto ali atrás a parte mais preocupada com a

representação gráfica da antropometria né vou voltar aqui para vocês verem então a topologia essa aqui debaixo ela é a parte mais gráfica e aqui são as medidas o que acontece ela meio que depende da outra cometeria então aqui a gente vai fazer a coleta de dados né não tá as tabelas fazer as contas e aí depois você vai ser traduzido para um mapa então tem uma determinada relação aqui é por isso que eu coloquei que a topologia se utiliza da coleta de dados da topometria para poder fazer só análise outras divisões da topografia envolvem a

taqueometria e a fotogrametria ambas trabalham com medições mais indiretas né de outras técnicas para descobrir esses níveis essas distâncias atacar mettre anualmente um processo mais rápido e econômico e a fotogrametria como o nome diz é feita a partir de fotografias então uma coisa um pouco mais específica agora uma outra ciência relacionada que é um tópico um pouco maior então eu fiz um subtópico aqui é a geodésia que eu tinha comentado agora há pouco e Na topografia a gente representa áreas pequenas em que dá para ignorar a curvatura da terra sem que ocorram distorções ou consequências

negativas para o mapa só que quando a gente começa né partir de determinadas distâncias quando tem áreas muito grandes para serem representadas a curvatura do planeta começa a interferir nas medidas A geodésia então a ciência que estuda as formas e as dimensões do planeta Terra ela leva em conta o campo de gravidade as deformações produzidas pela votação e é usado então na representação de grandes parcelas territoriais como o países estados e até municípios só que eles sejam problema é impossível representar a terra diretamente no mapa por quê Porque ela não é uma esfera perfeita né

uma esfera já difícil de representar no mapa plano mas Além disso né ela tem uma superfície curva ou só que deformada que não tem um padrão matemático além dessa de informações Alá é uma esfera achatada nos polos também né Por causa da rotação o raio Equatorial ele fica maior do que o Polar E aí como é que agente faz para representar isso a representação é feita através de um elipsóide ele é um sólido matemático tridimensional que que vale é uma esfera achatada nos polos é uma elipse né só que tridimensional por isso ele foi escolhido

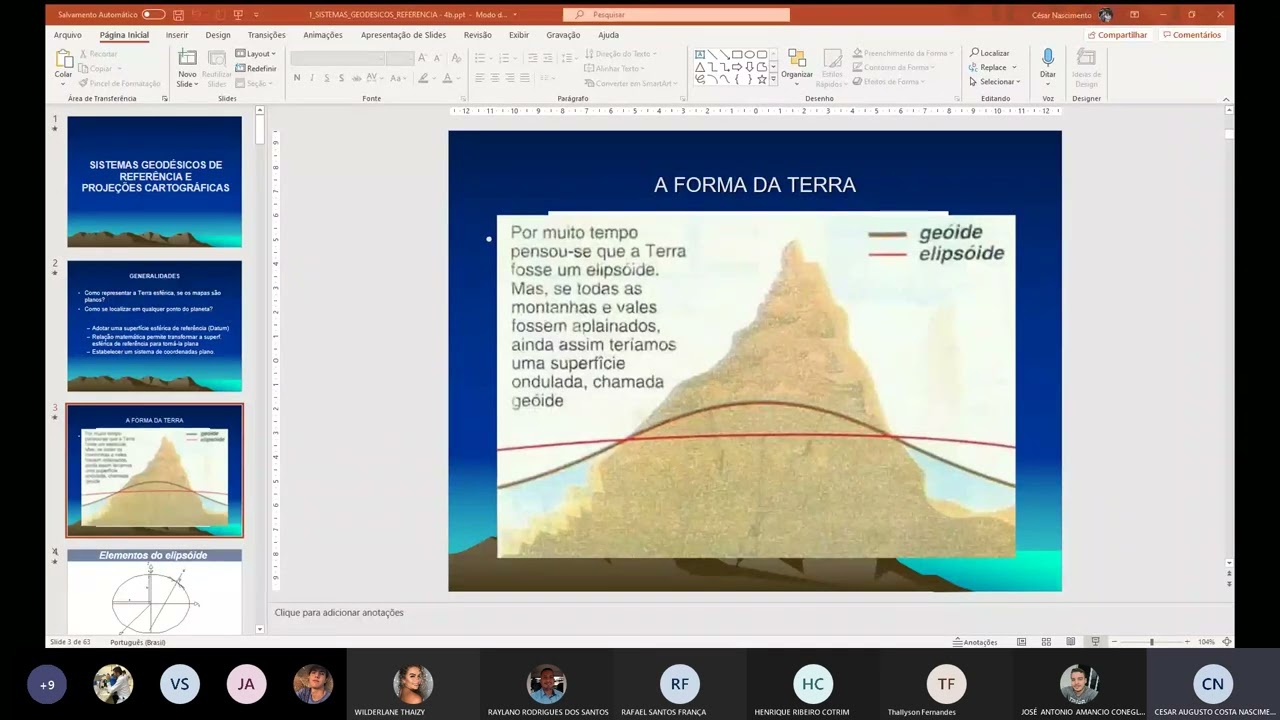

como figura matemática que representa nascem muitas distorções ainda tem algumas mas ele representa a forma da terra a melhor vantagem disso é que ela é uma superfície matematicamente determinável diferente do planeta então trabalhar com ela é muito mais fácil a gente tem então três superfícies de referência que a gente vai ver a superfície física ou geoide e elipsóide a superfície física a gente vive na crosta terrestre aí antes chega no George a gente tem um geop o geop uma superfície com pontos de mesmo potencial gravitacional já um pouco mais complicado né que o geoide são

pontos de mesmo potencial gravitacional em relação e do Mar Só que a gente tem aqui nessa superfície a superfície física essa marrom é onde a gente tá né Onde fica a crosta terrestre o elipsóide é a representação matemática que a gente viu né da elipse que é uma superfície matematicamente determinável e o George é uma superfície que ela tem como referencial o mesmo potencial gravitacional do nível do mar Então não é né exatamente o nível do mar o potencial gravitacional do nível do mar só existem essas três superfícies de referência como um ponto na superfície

pode até sua altura é referenciado então por qualquer uma dessas três superfícies tem algumas relações que dá para fazer entre elas através dessas nada esses gráficos aqui e o H maiúsculo é altitude ortométrica essa separação entre a superfície real EA geoidal Então se a gente voltar aqui eu tenho superfície real né a marrom e o geoide então né separação entre as duas 1h minúsculo é atitude geométrica é a separação entre a superfície real e elipsóide voltando aqui a gente tem então lugar minúsculo separando a superfície física do elipsóide e o n é um doação geoidal

é a diferença entre o George e elipse e dá para calcular isso fazendo o H maiúsculo menos pagar minúsculo por quê que é importante entender essas diferenças das superfícies cada país região ou sistema específico vai adotar um elipsóide ou geoide conveniente como referência de acordo com as suas características é importante ter em mente para poder prevenir erros porque as coordenadas geodésicas G latitude de longitude por exemplo de um GPS e no ponto vamos ter valores diferentes quando estiverem usando referenciais diferentes então se a prefeitura está fazendo um trabalho com relação a uma superfície e aí

chega uma outra pessoa que vai fazer em relação a outra superfície esses pontos não têm valores diferentes importante a gente sempre usar o mesmo referencial né para ter os valores iguais um conceito relacionado com isso que são as redes geodésicas né Eu peguei a definição do próprio IBGE nela Instituto Brasileiro de geografia e estatística e coloquei a situação aqui para a gente então as redes geodésicas são um conjunto de informações plano métricas altimétricas e grave métricas referentes as estações do sistema geodésico brasileiro utilizados para referência em atividade de posicionamento né que a gente tá vendo

e as demais Estações estabelecidas pelo IBGE para a correção e verificação de imagens do território então sua rede é uma relacionada essas nessa padronização dessas coordenadas para o tipo de trabalho outro nome que vocês podem encontrar também é Datsun Datsun é o nome de um sistema de referência tá controle horizontal e vertical de pontos se a gente tem um datum vertical você já podem imaginar que vai ser então um posicionamento altimétrico que tem relação com a altura e o datum horizontal vai ser o posicionamento planimétrico que é a parte horizontal né o próprio nome já

diz é e esses da temos podem ser por exemplo relacionados a coordenadas cartesianas que a gente está acostumado do X e Y ou coordenada selecções das que a gente tem a latitude a longitude EA altura geométrica para poder definir um ponto né minha mãe elipse enfim existem diversas possibilidades de representação e de sistema de referência para poder simplificar essas coisas que eu tô falando eu tenho aqui um mapa de Araraquara não é uma representação de Araraquara e se a gente vê nas legendas aqui embaixo e dá um zoom então eu passei ela aqui para a

direita só tem duas coisas bem interessantes a primeira delas é justamente o da tão Então tá um pouco ruim de ler aqui né mas data um vertical marégrafo de Imbituba e datum horizontal Córrego Alegre um percebe um que isso daqui a referência que foi utilizada para fazer esse trabalho se você quiser entender ele ou reproduzir ele enfim ou fazer algo parecido você tem que usar o mesmo sistema de referência para poder ter certeza de que seus pontos vão corresponder aos pontos que foram encontrados aqui tem que fazer essa correspondência Essa é a parte mais importante

de vocês entenderem a outra coisa interessante aqui em cima tá escrito projeção universal transversa de mercartor que justamente o próximo tópico que a gente vai ver ela é abreviada como o TM que que essa o TM quando a gente projeta um objeto Curvo Como por exemplo o planeta né a gente ali atrás é um mapa de uma região muito grande então né ele levava em conta a questão geodésica tinha de formação e Que tal projetar um objeto curva como planetas urgente informações como a gente viu eles que existia geodésia as projeções cartográficas são um meio

fácil parece tonificar as coordenadas geodésicas que a gente obteve então como eu quero transformar esse objeto Curvo em uma coisa plana né fazer um mapa eu tenho que ter essa projeção como é que ela funciona mais ou menos é utilizado um cilindro para envolver o elipsóide Então a gente tem o episódio do planeta ele é envolvido por um cilindro e aí os pontos que coincidem né do planeta aí do cilindro são marcados depois disso é como se o cilindro fosse cortado que assim não fosse aberto esticado e ele produz um plano com as coordenadas isso

é claro geram algumas informações mas são de informações que a gente consegue prever e trabalhar com elas A projeção temer Tem um limite latitudinal né como a gente pode ver aqui por esse essa parte avermelhada lá não pega o planeta inteiro para representar esse resto aqui dos polos e da projeção cônica polar então ação Unidas né pra gente ter uma representação total do planeta para encerrar aula a gente tem mais uma questão só relacionada com esse da geodésia e da representação do planeta Terra que é o gnss sei que ela significa sistema global de navegação

de satélites e dentro disso existem vários né tipos de sistemas de localização o que a gente mais usa que tá mais acostumado aqui no Brasil pelo menos que surgiu na América do Norte é o GPS mas não existe sol GPS existe o Google nas na Rússia Galileu na Europa com pés na China então enfim como eu disse a importante a gente faz essa relação né o GPS ele adota como referenciar o sistema de referência geodésico wgs84 então se eu quiser amar coordenadas no GPS uma coordenada na água ou nas vai ser diferente a gente tem

que fazer essa relação a aula então fica por aqui eu deixei o principal dela justamente tem uma introdução à topografia né e mostrar um pouco da ciência irmã dela que a geodésia e como é importante a gente tá esse tipo de correlação quando foi trabalhar com topografia de entender se o terreno que eu vou trabalhar né que a representação dele vai ter que ser feita de uma maneira né topográfica que a gente pode ignorar de Formação ou não e enfim qual tipo de referência a gente vai usar se tem que ser uma referência específica como

é que eu vou pesquisar por ela enfim é uma aula bem situacional né de introdução ao conteúdo e na hora que vem a gente vai ver um pouco dos equipamentos que são usados para obter as medidas que a gente falou a distâncias e os ângulos horizontais e verticais e também vai ver alguns conceitos que são importantes para a gente poder começar a pensar e mostrar como é que é feito um levantamento topográfico com isso eu agradeço quem chegou até aqui e muito obrigado pela atenção de vocês e você ficou com alguma dúvida pode deixar um

comentário me mandar em qualquer uma das minhas redes sociais né é deixar um elogio também sim qualquer coisa que você sentiu em relação à aula uma curiosidade o canal também tem um meio de apoio além da inscrição no YouTube né de seguir nas redes sociais a gente tem o apoio monetário que você pode doar qualquer quantia que você quiser para me ajudar a comprar materiais comprar equipamentos melhores para estar sempre melhorando o canal né E o projeto tão grande que ele é que abrange tanta coisa bom então qualquer coisa que vocês puderem dar Eu agradeço

muito e é isso vejo vocês na próxima aula e até lá
