A-145 CONCEITOS DE SELETIVIDADE E COORDENAÇÃO EM DISJUNTORES DE BAIXA TENSÃO

Olá meus amigos vamos para a nossa aula número 145 uma aula relacionada à seletividade e coordenação de mini disjuntores de baixa tensão boa aula a todos vocês Olá meus amigos vamos paraa nossa aula a15 onde eu apresento para vocês os conceitos de seletividade e coordenação em disjuntores de baixa tensão isso é importante esses conceitos iniciais depois a gente vai eh estender mais e aprofundar o conceito da seletividade em disjuntores essa aula propõe os conceitos iniciais são de suma importância para o entendimento do que que vem a ser essas seletividade entre disjuntores de baixa tensão inicialmente pessoal é muito importante a gente entender o que é a seletividade quando nós estamos falando em seletividade seletividade é a capacidade que os disjuntores né Ou seja é a capacidade que possui o sistema de proteção são os disjuntores de selecionar a parte danificada então de selecionar a parte danificada do circuito e retirá-lo do serviço sem alterar os sem alterar os circuitos em condições normais né então a seletividade é isso Você tem um curto circuito em um ponto se o sistema está bem seletivo apenas aquele ponto do circuito apenas aquele sistema de proteção que vai atuar corretamente E agora o que vem a ser a coordenação a coordenação é o ato ou o efeito de dispor de dispor dois ou mais dispositivos de proteção em série você coloca eh dois ou mais dispositivos em série isso que acontece nas instalações elétricas com os mini disjuntores de baixa tensão né você dis dispor esses disjuntores em série de forma a atuarem em uma sequência de operação pré-estabelecida né garantindo a seletividade da proteção então o que que é um sistema composto por disjuntores o que que é essa seletividade é quando você tem um curto circuito e um ponto o sistema está ajustado de tal forma que apenas a interrupção ocorre naquele ponto do circuito e a coordenação a coordenação é o ato de você colocar dois disjuntores em série de forma que eles vão atuar em uma sequência de operação que ela é pré-estabelecida E vai garantir para vocês a seletividade bom nesse contexto a seletividade podemos definir como sendo a propriedade de uma instalação de em caso de falta ou seja em caso de curto circuito só abrir o dispositivo de proteção contra cur circuito que estiver mais próximo do ponto de falta ou do ponto de curto circuito com isso a parte do circuito que fica inoperante será a menor possível então aí nós já demos o conceito de coordenação que é colocar os juntores em série não é que isso acontece muito no nossos projetos que nós fazemos nas instalações elétricas de baixa tensão a seletividade né é a propriedade de uma instalação do dispositivo de proteção e atuar nessa proteção contra curto circuito né naquele ponto onde teve a falha minimizando a interrupção de outros circuitos bom eh continuando ainda é muito importante alguns conceitos ainda eh que nós podemos dizer o seguinte o que que tá ligado a essa seletividade essa coordenação né Eh o que tá envolvido os parâmetros é a corrente nominal e n do disjuntor a corrente de cur circuito short circuito corrent ICC e a capacidade de interrupção do disjuntor Em Curto Circuito que é o icu Né o cada disjuntor ele tem uma capacidade de interrupção para cur circuito quando você escolhe Então são três parâmetros importantes corrente nominal do disjuntor corrente de curto circuito que é o ICC e corrente de interrupção do disjuntor Em Curto Circuito que é a icu corrente Inter então esses parâmetros são muito importantes no contexto da coordenação e da seletividade bom um sistema ele é considerado seletivo quando eu tenho uma falta aqui que que acontece quando nós dizemos que o sistema é seletivo ele é seletivo quando o disjuntor mais próximo a falha atua mantendo a dos serviços nos demais circuitos então se eu tenho uma falha nesse ponto da carga obviamente esse disjuntor aqui atua de tal forma que os demais circuitos não serão interrompidos então é muito importante entender tô batendo muito nesse conceito da seletividade se eu tenho um cur circuito aqui né o sistema stivo atua né nesse ponto no ponto mais próximo da falta né a falta é o curto circuito aqui vocês podem observar que eu tenho um disjuntor em série e esse disjuntor tá em série com dois disjuntores né que eu dei o conceito de coordenação né ela vai permitir você ligar esses disjuntores em Série A seletividade permitir que no ponto onde ocorre a falta somente o disjuntor mais próximo a essa falha possa atuar eh garantindo assim a continuidade do serviço nos Ramos que não foram afetados bom agora tem um outro conceito muito importante que é o conceito de disjuntor a montante e disjuntores ajustes né então Vamos considerar nesse nosso exemplo que eu tenho um disjuntor cuja corrente de curto circuito de atuação dele é 50 k e os disjuntores abaixo que a gente chama abaixo da montante nós vamos chamar de jante esses disjuntores são A jusante então eles estão abaixo do disjuntor geral am montante né a corrente de curto circuito de atuação desses disjuntores ajust 15 k então o conceito montante é aquele disjuntor está acima dos disjuntores ajus né esse conceito é muito importante bom continuando ainda a conceituação a seletividade ela pode ser baseada em níveis de corrente né Eh em degraus de tempo do disjuntor em níveis de corrente mais degraus de tempo em níveis de energia de arco como essa nossa aula é uma aula conceitual eu tô apresentando esses quatro métodos e eu faço um resumo e mostro para vocês o método que a gente vai est utilizando para vocês terem a ideia e uma outra aula eu vou explorar com mais intensidade esses métodos então nós temos o método dos níveis de corrente degrau de tempo de atuação do disjuntor níveis de corrente mais degrau de tempo E também temos eh é o método em níveis de energia de arco voltaico Bom agora vamos uma parte importante não é eh veja bem vocês que nós temos aqui um disjuntor a esse disjuntor está montante temos um disjuntor B que ele está jusante jusante aqui quando temos uma falha nesse ponto F aqui uma falta um curto circuito a ideia da seletividade é minimizar o impacto de parada de circuitos que não são afetados que não Teoricamente não estariam pertencente a essa falta então eu vou ter aqui a minha seletividade fazendo com que esse disjuntor AJ usante atue aí eu começo a colocar para vocês o seguinte quando dois ou mais dispositivos de proteção contra sobrecorrente Eles foram instalados em série na grande maioria dos casos suas características de atuação devem ser escolhidas de tal forma de modo ou de tal forma de modo que no caso da circulação de uma corrente de sobrecorrente no circuito situado a mais ajus situado nesse ponto aqui da figura né provocada por exemplo por um curto circuito né só atue o dispositivo que protege esse circuito Então veja bem nesse desenho tem um curto circuito nesse ponto aqui uma falta só atu esse disjuntor que está a jusante assim nós vamos apresentar para vocês ou apresentar para vocês uma tabela né Eh mais à frente com esses valores de juntor Ju usante vocês podem observar também que a figura 11. 35 que eu tô comentando um dispositivo B é seletivo em relação ao dispositivo a não é então tá aqui o dispositivo B tá aqui o montante e aqui o jusante né então ele é seletivo né de tal forma que se eu tenho uma falta aqui só atue o b né em relação ao a né instal instalada a montante ele só atue para uma gama de sobrecorrentes que são produzidas pela jusante B isso é muito importante a seletividade quando é que ela é total a seletividade pessoal ela é total se a Gama de sobrecorrentes estendesse até a máxima corrente de Curto Circuito presumida no ponto de aplicação do dispositivo B E quando é que a seletividade ela é parcial se for limitada a uma sobrecorrente inferior àquele valor devendo ser indicada essa sobrecorrente no seu valor [Música] limite bom continuando ainda alguns conceitos de suma importância nas instalações elétricas de baixa tensão que é o nosso eh é muito comum a existência de diversos dispositivos eh de dispositivos são os disjuntores ligados em série como a gente vê nessa figura que eu chamei figura 1137 onde nós temos o dispositivo a montante cuja corrente Ina de atuação dele é 125 Amp e depois eu tenho um dispositivo AJ usante cuja corrente nominal dele é de 50 a essa seletividade entre montante jusante é muito importante nessas condições que eu tô colocando aqui é necessário que no caso de sobrecorrente só atue o disjuntor que protege o circuito onde teve a origem de sobre corrente se eu aplico aqui um tem um circuito aqui só atue esse disjuntor em outras palavras para o disjuntor C seja seletivo em relação ao disjuntor B ou seja o c seja seletivo em relação a disjuntor b e B em relação a é preciso que que ocorrendo uma sobrecorrente ajus só atue o disjuntor c e verificando se uma falta ajuz B só atue o disjuntor B nesse caso a gente diz que existe uma seletividade vocês podem observar que considerando os trechos A e B né No circuito de Distribuição e c circuito terminal apenas nesse último poderá ter origem uma corrente de sobrecarga nos outros dois a sobrecorrentes só poderão provenir de faltas né de curto circuito né Isso é muito importante ainda esse conceito dessa seletividade que é muito importante continuando ainda a nossa seletividade em dijuntores de baixa tensão é é muito importante extinguir as condições de seletividade para correntes de sobrecarga são pequenas correntes né da seletividade para as correntes de Curto Circuito no primeiro caso que é o sobrecorrente por sobrecarga é suficiente que o disjuntor a montante possua uma característica de tempo corrente mais alta que o disjuntor A jusante então esse para sobrecarga ele tenha um tempo mais alto do que esse disjuntor né Isso é muito importante a se observar e que ambas não interceptem né Essas curvas de disjuntores não se interceptem como a gente vai ilustrar que tá ilustrado aí na figura 117 né Eh eu trago aqui agora uma informação né que a gente vai adotar para a especificação de disjuntor para manter uma seletividade e coordenação O que podemos colocar é o seguinte que tá escrito nesse quadradinho aqui para disjuntores termomagnéticos tendo em vista a forma de suas características tempo corrente para garantir uma seletividade em toda a Gama de pequenas sobrecorrentes Isto é na região de atuação do disparador térmico verifica-se que a corrente nominal ou de ajuste do disjuntor ajus que a gente chamou de NP n corrente nominal do disjuntor AJ usante ela não deve ser em princípio 40% da corrente nominal do disjuntor imediatamente a montante então podemos dizer o seguinte quando fazemos a escolha de um disjuntor nessa situação o disjuntor NB e NB que é o disjuntor ajus sua corrente nominal tem que ser menor ou igual a 40% da corrente do disjuntor a montante ou seja se eu tenho um disjuntor de 40 a aqui de 50 a jusante o disjuntor o disjuntor eh a montante ele vai ser 2. 5 vezes a corrente do disjuntor ajus vocês podem observar aqui então n a corrente nominal corrente de ajuste desse disjuntor é 2.

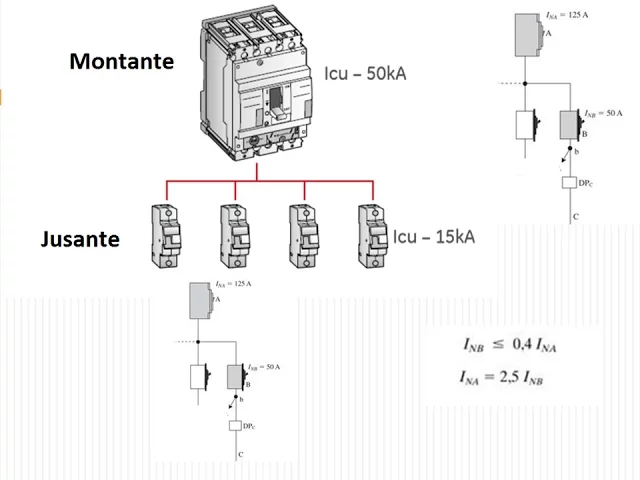

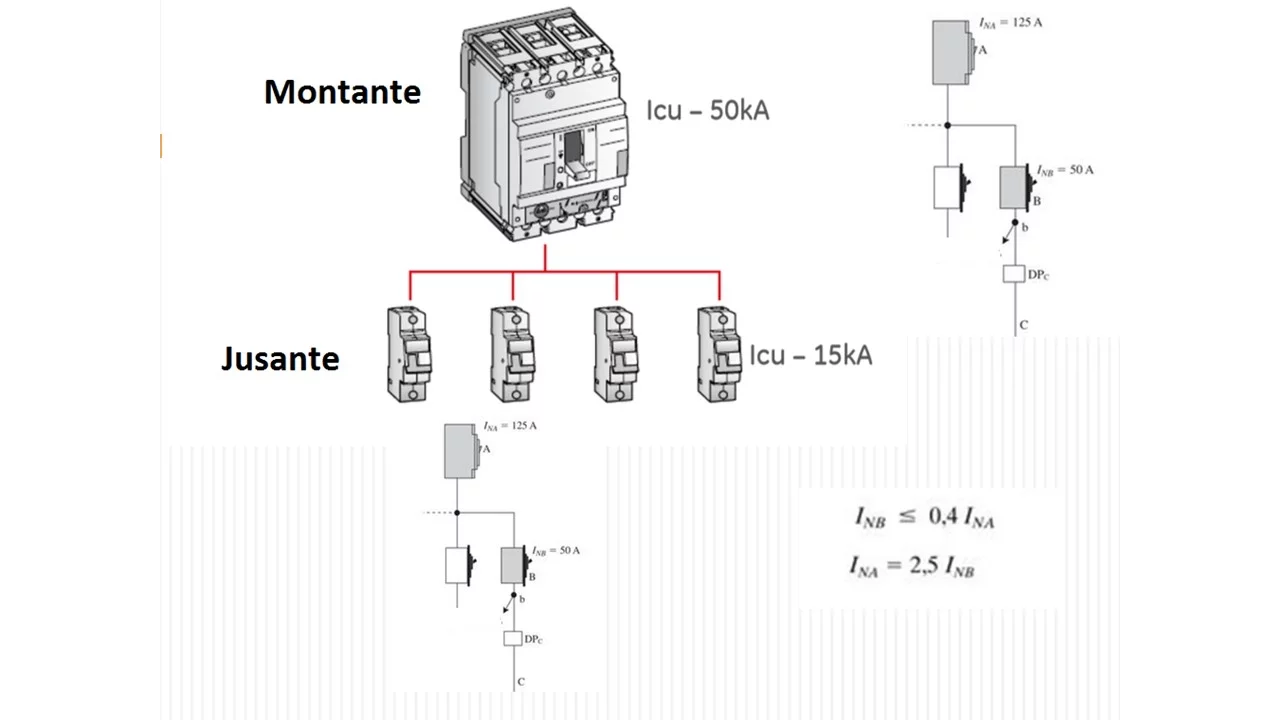

5 desse disjuntor de baixo como ele é de 50 esse disjuntor ajus amante me desculpem aqui ele vai ser 2. 5 100 + 25 125 a é muito importante vocês podem utilizar né Eh sendo essa sensibilidade essa seletividade né Na hora de especificar eu tenho meu disjuntor AJ usante de 20 a qual qual seria meu disjuntor a montante 2,5 de 20 a seria 40 + 10 seria um disjuntor de 50 a né seria 2,5 né que é o ajus estaria seria 2,5 vezes se eu tô dando um exemplo de 40 seria um disjuntor de 100 por exemplo né então utilizar essa regra que facilita né e permite essa seletiv entre os disjuntores então o disjuntor a montante deve ser 2. 5 menor a igual igual na verdade 2.

5 do disjuntor ajus então se eu tenho esse disjuntor aqui embaixo de 20 Amp nesse ponto c qual seria esse o montante dele o montante dele seria isso então esse disjuntor é deve ser aqui em cima Em relação a esse 2. 5 a corrente da jusante tá então isso é muito importante fica aí a dica para vocês inclusive extraída do livro de instalações elétricas do ademaro cotri bom continuando apresentando aqui agora para vocês algumas tabelas essas tabelas mostram uma seletividade não Total mas uma seletividade parcial né Vocês T aqui a corrente do disjuntor ajus e a corrente do disjuntor a montante se você tem um disjuntor de 10 aamp aí você caminhando aqui de 10 Amp você vai ter um disjuntor a montante indicado no limite de indicando aqui o limite de seletividade Então você pega aqui um disjuntores de 40 você vê o limite de seletividade dele aqui ó um disjuntor né como ele é de de 40 40 x 2,5 né você faria isso 40 x 2,5 né Então essa tabela permite vocês né Eh descobrirem qual é o valor de dijuntor então 40 x 2,5 qual seria o limite seletividade dele 100 a eu pego um disjuntor de 35 aí eu posso usar a jusante disjuntor de 70 disjuntor de 90 né Então essa tabela vai permitir isso mas a gente pode utilizar a a informação anterior que é 2. 5 da jusante bom aí eu tenho também a seletividade ainda parcial nos disjuntores temos aqui as curvas dos disjuntores onde a gente tem aqui o disjuntor de 125 que é uma montante em relação a esse esse aqui é a jusante né Eh eh do exposto anteriormente que nós vimos pode-se tirar uma regra prática para subdivisão dos circuitos de uma instalação utilizando disjuntores a corrente de operação do disjuntor a montante deve ser pelo menos o triplo da corrente em relação a jusante Aqui nós fizemos 2.

5 não é aqui vocês podem observar que eu tenho o disjuntor b e a onde o disjuntor a é o disjuntor que está a montante Olha a atuação dele a curva de atuação dele é mais lento para atuar se comparar com o disjuntor AJ usante tá então se eu tenho lá um disjuntor AJ usante de 30 aamp não é e eu quero selecionar o disjuntor am montante vai ser 2.
