A-25 SPDA: CÁLCULO DO NÚMERO DE DESCIDAS E SUAS CARACTERÍSTICAS

[Música] Bom dia pessoal a nossa aula de hoje é sobre spda um dos componentes muito importantes do spda é o número de descidas que estaremos calculando e apresentando para vocês na aula de hoje Olá pessoal nossa aula de hoje é sobre spda a respeito dos condutores de e suas características vamos a uma breve introdução o spda pessoal é um sistema completo destinado a proteger uma construção ou estrutura contra os efeitos das descargas atmosféricas tradicionalmente né podemos dizer que o spda tem sido designado como para raios ou por para raios popularmente o spda ele consta de um sistema externo esse sistema externo ele é composto né Por captores condutores de descida e o sistema de aterramento o proteger uma Constru é Alvo na nossa aula de hoje e também possui um sistema interno que é formado por um conjunto de dispositivos que reduzem os efeitos elétricos e magnéticos da corrente de descarga atmosférica dentro do volume a proteger ou seja seria por exemplo uma descarga elétrica que a ao invés de incidir na edificação ela incide na rede elétrica que através dos condutores da rede pode entrar dentro da residência tendo o dispositivo de proteção internamente que é o DPS dispositivo de de proteção contra surto eu consigo Minimizar um impacto interno né que esse que essa corrente de descarga elétrica pode provocar na edificação então é composto por um sistema externo captores cabos de descida dentro do volume e o meus e o conjunto de DPS que são instalados internamente na edificação bom ainda dando continuidade podemos ver pela figura aí que o meu spda tem é um desenho bem básico eu tenho o sistema de captor são o poder das pontas as pontas aqui o mastro de Franklin tem esse ponto em vermelho aqui esse ponto não essa linha vermelha a gente dá o nome de cabo de descida né é o que nós vamos ver na nossa aula de hoje inclusive calcular quantas descidas a minha edificação deve possuir então eu tenho o cabo de descida tem também os captores que eu já tinha mostrado e tem aqui o sistema de aterramento e aqui são a as caixas de medição sempre abaixo da sempre ao lado da descida aqui Bem embaixo nós temos as caixas de medição não é aí gente as empresas de parrao elas instalam embaixo de cada decido um ponto para medição eu vou dar um exemplo de uma empresa eh que é nacional atende o Brasil todo que é a prevetec que faz implanta e manutenção em Sistemas de spda portanto tá aqui o sistema externo do spda captores cabo de descida e conector né e sistema de aterramento Na verdade são três elementos básicos captor cabo de descida sistema de aterramento aqui eu tenho um conector de junção aqui eh esse sistema de de spda é o meu spda externo o que nós vamos estudar na aula de hoje é essa linha em vermel que é o cabo de descida especificar a quantidade que nós devemos ter numa edificação de descida descidas do do spda O que é a descida O que é o cabo de descida a descida ela é ligada à base do mastro como nós vimos anteriormente uma cordoalha conduz a corrente elétrica à terra por meio de um sistema de aterramento que emprega entre outros né um anel de ferramento e eletrodos aos quais permitem dispersar a corrente de descarga atmosférica na terra então o cabo de descida tem a função gente de pegar a corrente elétrica vindo da descarga né E escoar ela pro meu sistema de aterramento em geral o condutor de descida né Ele é constituído por um fio né um fio de cobre Aço vanizado ou por uma fita ou cabo de cobre essa fita tem sido muito utilizada hoje eu vou apresentar para vocês uma fita de alumínio não é ela vai bem na nas descidas né da edificação principalmente nas Quinas da edificação e ela apresenta um excelente acabamento não é eh e isso é muito importante PR eh visão arquitetônica da sua edificação os condutores de descida gente eles devem ser dispostos de maneira a constituirem tanto quanto possível né o prolongamento direto dos mastros ou seja lá no captor o mastro prolongamento desse mastro direto devendo o comprimento de cada trajeto se o menor e o mais retilíneo possível então é evitar emendas no meio do cabo de descida o condutor de descida gente a tem uma especificação muito importante que tá em conformidade com a NBR 5419 o condutor de descida ele deve ser protegido por tubulações de PVC né reforçando até a altura de 2 m acima do nível de do terreno Ou seja você vem lá na edificação com a descida essa descida a hora que chega 2 m do solo um cabo de PVC protegendo né e dando são as pessoas que estão ali naquela edificação ou fora da edificação Então tem um condutor de PVC de 2 m Acima do Nível do terreno isso é muito importante tá constante na Norma 5419 das da descidas do spda né conforme a norma bom o material aqui eu tenho uma tabela uma tabela que foi extraída né e adaptada da NBR 5419 eu tenho aqui o material do condutor tem a altura da construção aqui também a altura da construção então o cabo de cobra de descida né pra altura de construção menor do que 20 m eu tenho que usar um cabo de de descida de 16 mm qu já a altura maior do que 20 m eu vou usar um cabo de 35 MM qu de cobre cabo de alumínio 35 MM qu para altura menor do que 10 m 20 m como tá aqui e cabo de 50 mm qu né pra altura da construção maior do que 20 m depois o cabo de aço galvanizado podemos usar nas descidas ele temura de construção menor milm qu paraa edificação menor ou igual a 20 m né altura né da construção e construção maior do que 20 m devemos utilizar e 80 MM qu Bom agora vamos entender um pouquinho os níveis de proteção do spda porque a quantidade de descidas numa edificação vai depender do nível de proteção então o spda ele tem basicamente e quatro níveis de proteção o nível um refere-se gente a construções cuja falha no sistema de proteção pode vir a provocar danos às estruturas adjacentes tais como as indústrias petroquímicas de explosivos ou seja então eu vou usar nível um de proteção em estruturas onde eu tenho risco de explosão indústrias petroquímicas fábricas de explosivos o nível dois de proteção refere-se às construções protegidas cuja falha no spda ela pode ocasionar a perda de bens de elevado valor ou provocar Pânico nos ocupantes sem afetar as como as indústrias vizinhas o nível um afeta as construções vizinhas uma explosão por exemplo um exemplo do nível dois de proteção é o caso de teatros museus e estádios de futebol então vou fazer a implantação de um spda em um estádio de futebol eu tenho que escolher o nível dois de proteção 3 refere-se A construções de uso comum como prédios residenciais e comerciais então ten um prédio uma edificação Residencial eu vou instalar um spda e eu vou instalar esse spda com nível 3 conforme a já o nível 4 e último nível de proteção ele refere-se gente a construções onde não é habitual presença de pessoal de pessoas ali na verdade e a construção é de material primeiramente não inflamável bem como os produtos nela armazenados nessa edificação como exemplo do nível 4 a gente cita citam-se os galpões de concreto para armazenar Materiais de Construção por exemplo Então os galpões onde a armazenagem são de produtos não inflamáveis o nível 4 de proteção pois não tem pessoal ali rotineiramente uma quantidade grande esses níveis de proteção eles estão Associados com a eficiência do sistema de captação o nível um vai apresentar uma eficiência na captação de 98% o nível 2 né e uma eficiência menor um pouco 95 o nível 3 e 90% e o nível 4 80% de eficiência na captação como nossa aula de hoje é importante detalhar para vocês sobre a quantidade de descidas eu vou dar o foco na nas descidas do meu spda agora importante informação que é o espaçamento médio entre as descidas do meu spda gente conforme a nbr5419 o espaçamento entre as descidas eles vão variar conforme o nível de proteção da edificação nível um de proteção o espaçamento médio entre as descidas é 10 m o nível dois de proteção o espaçamento é 15 M entre as descidas o nível 3 15 M também e o nível 4 por exemplo que eu tinha dado anteriormente galpões o espaçamento médio é 20 m Então essa tabela ela representa as descidas conforme a NBR 5419 em relação ao espaçamento médio das descidas bom outro aspecto muito importante que tá até contido na Norma que eu coloquei em vermelho para vocês quando de medição né Cada condutor de descida pessoal né com exceção quando as descidas são naturais ou seja aquelas embutidas no concreto né Deve ser provido de uma conexão de medição gente essa conexão de medição ela é instalada próximo ao ponto de ligação a bom outroo não é como eu tinha colocado Existem várias as empresas de implantação de spda por exemplo a preventec né ela faz as suas descidas logo abaixo da descida onde vai conectar o eletrodo tem uma caixa uma caixa ou uma conexão de medição Na verdade uma caixa onde permite né que se faça uma medição do aterramento pois bem gente então essa tabela fornece para nós né o espaçamento médio entre a as descidas Isso vai nos permitir calcular numa edificação quantas descidas são necessárias em função do nível de proteção agora vamos ao cálculo do número de descidas né Eh o número de descidas o número de descidas ele é calculado gente conhecendo o perímetro da edificação e o espaçamento entre as descidas que esse espaçamento é fornecido pela tabela anterior né conforme estabelecido na NBR 5419 que apresenta para vocês o espaçamento médio entre as descidas o número de descidas é calculado pelo seguinte nós temos o número de descidas n é igual ao perímetro da minha edificação dividido por D onde D é a distância entre as descidas não é então eu tenho o perímetro da edificação em metros o espaçamento entre as descidas em metros que é dado pela tabela abaixo aqui que vocês estão observando que é a tabela Vista anteriormente que eu tenho o nível de proteção em função do espaçamento se eu tenho um prédio Residencial nível TRS de proteção Qual é o espaçamento entre as 15 M pois bem com o perímetro e o espaçamento entre as descidas eu calculo n que é muito importante o número de descida de descidas né em uma edificação seja ela Residencial comercial não é isso vai depender né do projeto e do projeto em qual Edifício tipo de edificação que está sendo realizado bom e aqui algumas informações muito importantes ainda dos condutores de descidos a distância média entre os condutores de descida está relacionada com a distância de segurança não é conforme a tabela Vista anteriormente se os espaços médios forem maiores que os especificados na tabela anterior que nós vimos as distâncias de segurança podem eh resultar com consideravelmente consideravelmente aumentadas ou seja nós temos que manter o espaçamento conforme é estabelecido na tabela anterior para manter a segurança em função do nível de proteção os condutores de descida devem ser sempre gente na medida do possível espaçados regularmente em todo o perímetro devendo ser instalados isso é muito importante sempre que possível um condutor de descida em cada vértice da estrutura ou seja em cada quina da minha estrutura então é muito importante frisar isso para vocês que os condutores de descida eles devem ser na medida do possível espaçados regularmente em todo o perímetro né devendo ser instalado sempre que possível um condutor em cada quina da minha edificação ou seja em cada vértice da minha edificação eh em estruturas cobrindo grande áreas né com larguras superiores a 40 m gente são necessários condutores de descidas no interior do volume a ser protegido né que é um requisito que será naturalmente atendido no caso de estruturas metálicas né ou armaduras de Aço interligado pois bem gente é importante o nível de proteção que vai me dar uma tabela onde define o espaçamento entre as descidas e lembrando sempre que possível instalar uma descida em cada quina da edificação ou seja em cada vértice da minha edificação bom agora um fato muito importante que vocês podem observar a fixação dos condutores de descida desde a década de 1970 já se utilizava a fixação direta na parede sem distanciador ou sem aqueles isoladores mostrados no desenho anterior por que isso porque verificou-se que o dano provocado na parede né na parede com ou sem distanciador gente é praticamente o mesmo o que muda é a porque quando a gente coloca aqueles isoladores fica horrível a estética da edificação se você tem uma edificação nova e quer construir um spda um material importante que a gente utiliza na preventec é o qu são as fitas de alumínio dá um acabamento excelente não é você não tem necessidade de ficar com edificação com aqueles isoladores expostos então desde a década de que o dano provocado na parede com ou sem esses distanciadores é o mesmo isso possibilita então gente o uso de condutores de descida em forma de barra chata ou seja o que as instalações e implantações da prevetec no Brasil todo a prevetec Ela utiliza né Barras ou chapas de alumínio isso dá um acabamento excelente não é para os arquitetos que olham na edificação né apresenta-se de forma bem discreta Então são cantoneiras de alumínio né ou perfis existentes na estrutura são as chapas então a prevetec é uma empresa Nacional né que faz instalações de spda inclusive eh eu gost utiliza na prevetec por nos fornecer eh material para construção dessa nova videoaula a prevetec tem um site gente que é www. prevtech. com.

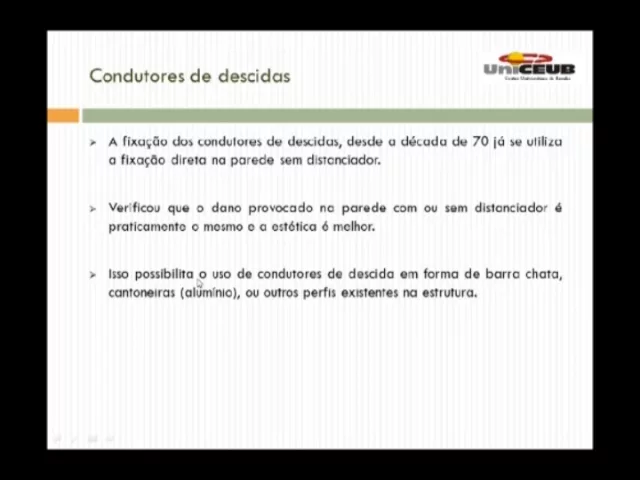

br então as descidas podem ser ligadas direto no corpo da edificação né o dano provocado é o mesmo quando eu tenho os distanciadores a norma gente estabelece a norma estabelece que as descidas devem ser colocadas nas Quinas como eu tinha comentado anteriormente e as demais espaçadas conforme exige a norma naquela tabela Então quando você vai fazer um projeto de spda quantas descidas aquela edificação quantas descidas eu tenho ter naquela edificação uma descida por Quina que é o que exige a norma e as demais descidas conforme aquele cálculo que é o perímetro dividido pela distância entre as descidas você vai espaçar elas conforme a distância estabelecida naquela tabela anterior vamos agora um exemplo de cálculo de descidas vamos imaginar uma edificação comercial Tem um errinho aqui pessoal olha comercial Olha uma edificação comercial e proteção nível um né de proteção nível dois de proteção mais descidas con de proteção Tem um errinho aqui então uma edificação vamos corrigir é uma aula nós estamos fazendo e gravando uma edificação comercial e proteção nível 2 possui um perímetro de 140 M quantas descidas são necessárias veja bem o número de descidas é calculado pelo perímetro dividido pela distância só ratificando novamente uma edificação comercial e proteção nível do tá gente não é nível um nível do possui um perímetro de 140 metros quantas descidas são necessárias então eu vou calcular n é p sobre D onde n é o número de descida pegando a tabela da NBR 5419 nível 2 de proteção me dá um espaçamento médio entre as descidas de 15 m fazendo o meu cálculo eu tenho n = 140 di 15 isso vai me dar 9 33 gente sempre que o número não for inteiro aproxime pro número imediatamente superior e inteiro então 9. 33 descidas deve ser arredondado para 10 descidas no mínimo posso colocar mais mas no mínimo 10 descidas não é então a gente conseguiu já fazer o dimensionamento de quantas descidas Quantos cabos de descidas ou na verdade Quantas fitas de descidas capa de alumínio eu vou ter nessa edificação uma edificação comercial Corrigindo o nível dois de proteção que eu tô aqui na tabela bem amarelinho espaçamento 15 fazendo o cálculo com perímetro de 140 9. 33 deve ser sempre arredondado pro número imediatamente superior 10 descidas bom E aqui eu tenho o exemplo da edificação o perímetro e eu tenho as descidas se vocês contarem aqui 1 2 3 TRS lado se 6is com qu 10 descidas a norma prevê uma descida em cada vértice Então tá aqui eu passando o mouse na primeira segunda descida terceira descida quarta descida depois as outras descidas o meu desenho tá proporcional aqui elas são separadas de 15 M aqui Olha tá vendo o nível dois de proteção 15 M entre as demais descidas então gente a gente consegue com essa pequena fulaz determinar no meu spda né naquela edificação e dentro do nível de proteção escolhido para aquela edificação Qual é o número de descidas necessárias a norma sempre estabelece no mínimo né você tem que fazer o a as descidas sempre no vértice ou na quina e as demais descidas elas devem ser espaçadas né nesse meu exemplo de 15 M entre elas bom a norma aqui eu tô colocando embaixo ela estabelece que as descidas devem ser localizadas nas Quinas principais da edificação e as demais gente distribuídas ao longo do perímetro com espaçamento regulares de acordo com o nível de proteção é o que eu tô colocando aqui eu coloco uma descida em cada vértice ou Quina e as demais descidas eu faço né a distribuição ao longo do perímetro com espaçamentos regulares de acordo de 15 M nível de proteção aqui nível do qual é o espaçamento 15 M portanto gente a gente consegue né determinar o total de descidas né numa edificação em função ao do seu nível de proteção bom aqui eu tenho alguns exemplos né exemplos reais então eu tenho uma figura aqui e nessa figura vocês podem observar nessa figura tô passando o mouse nós temos as descidas olha as descidas e aqui vocês podem olhar que tem uma cinta em cima ó passando o mouse aqui vamos explodir essa cinta é uma cinta de alumínio essas descidas são descidas podem ser descidas de alumínio cinta de alumínio dá um acabamento muito bom E aqui onde eu tô passando o mouse vocês podem observar eu tenho aqui os captores né eu tenho aqui o meu mastro onde eu passei o mouse aqui ó mastro tem aqui meus captores eu posso espaçar aí eh um captor a cada 8 m captor inho de de cinta de alumínio também né Eh essa figura Então ela me dá uma visão de das descidas Olha uma descida em cada quina né se a gente olhar no desenho tem uma duas três mais cinta de alumínio né tem dois quatro são seis descidas né então é muito importante a gente observar essas descidas que elas podem ser de chapa de alumínio aqui do lado eu tenho uma foto real tem uma parede aqui onde eu tá descendo uma cinta olha um cabo de descida ó uma cinta de de alumínio Olha a cinta descendo olha aqui do lado eu tenho até uma são fotos cedidas pela prevetec né prevetec Brasília né que está atuando agora no mercado de Brasília né Eh a única região que ela não atuava então a prevetec doou pra gente algumas imagens de descidas aqui eu tenho descida em cinta de alumínio tem aqui descida em em Cabo de de Aço galvanizado não é então aqui eu tenho a minha descida a fonte eh retirada dessas informações aqui passadas para vocês né é da www.
