e a magnífica represa hoover construída 80 anos ainda permanece forte e serve os Estados Unidos nas áreas de irrigação controle de enchentes e produção de energia Mesmo durante uma chuva torrencial você não ver a represa hoover causando destruição transbordando assim bem vindo ao segredos de engenharia da Represa hoover Neste vídeo você assumirá o papel do engenheiro de projeto da Represa hoover o senhor José Verde e projetará e construirá uma barragem gigantesca no Rio Colorado no Arizona E aí que pedir levantamento do Senhor John bevere se concentrou nas montanhas do canal negro ao lado do Rio
Colorado o motivo as montanhas tem uma altura decente e vamos estreitos entre elas permitindo uma enorme Economia em materiais de construção e contudo muitos desafios de projeto ainda estavam à frente do engenheiro-chefe do projeto Vamos começar com o projeto de uma parede de concreto reta de largura uniforme a fonte pressão da água obviamente faz com que a parede e se deforme e dobre você pode observar que devido a essa dobra as fibras externas ficam alongadas e as fibras internas são comprimidas este cenário resulta em uma atração no lado ajustante da parede e compressão no lado
a montante quando a tensão de tração é aplicada ao concreto ele facilmente desenvolve rachaduras Geralmente os edifícios modernos usam barras de aço para superar esse problema pois as hastes de Aço podem suportar facilmente uma grande carga de tração contudo o senhor de onde serve tinha uma solução muito mais simples que não requer hastes de Aço a tecnologia de barragem em Arco e quando você dá a curvatura a uma barragem ela se torna uma barragem em Arco como mostrado esta barragem em Arcos se de forma sobre o carregamento de água agora se você comparar a forma
de formada desta barragem com sua forma original você notará que tanto as fibras a montante quanto ajustante estão sofrendo uma redução de comprimento O que significa que todo o corpo da barragem estará sob carga compressiva o concreto pode suportar fortes forças de compressão Esta é a beleza simples da tecnologia de barragem em Arco e contudo Se colocarmos a barragem para funcionar ela ainda tem uma boa chance de tombado devido à pressão da água podemos resolver este problema aumentando a largura da barragem gradualmente em direção a base essa abordagem abaixar a o centro de gravidade do
corpo da barragem quanto mais baixo o centro de gravidade maior a estabilidade de um objeto o projeto que alcançamos agora é chamado de barragem de arco gravidade e esse projeto pode superar os problemas de tensão de tração e estabilidade e esse projeto de largura crescente também pode resistir à forças de cisalhamento o diagrama de pressão da água no corpo da barragem não é uniforme mas é triangular e aumenta em direção a base contudo como a área da barragem aumenta em direção a base o valor da tensão de cisalhamento em cada seção transversal é quase idêntico
e o próximo Grande Desafio que o senhor Jonathan enfrentou foi a altura da barragem quanto mais alta a barragem maior sua capacidade de armazenamento de água isso é obviamente uma vantagem para geração de eletricidade e controle de enchentes Mas seria possível construir uma barragem com a mesma altura das paredes da montanha primeiro precisamos analisar a vazão máxima de inundação que pode ocorrer durante a vida útil da barragem que depende dos dados regionais de chuva e da área de captação depois de construir uma barragem então alta Mesmo durante um fluxo de rio torrencial se a barragem
não estiver cheia até sua capacidade então o projeto obviamente foi exagerado demais além disso a construção de uma barragem mais alta é que era significativamente mais materiais aumentando drasticamente seu custo de construção Portanto o senhor serve selecionou um altura que fosse Econômica atendesse a demanda de água das cidades próximas e também faz o controle de enchentes a altura que ele escolheu foi de aproximadamente é de um metro a parte principal do projeto dessa barragem está agora concluída agora a parte mais interessante executar sua construção o sendo uma barragem de arco gravidade precisar de fortes paredes
de montanha para transferir a carga Vamos fazer um corte transversal nas montanhas você pode ver que as rochas na superfície estão iludidas e bastante fracas portanto a primeira tarefa durante a construção de Rover foi remover Todas aquelas rochas erodidas até que restasse apenas as virgens para chegar às rochas virgens os operários faziam furos com martelos de britadeira e os explodiram com dinamites após a detonação trabalhadores acrobáticos foram enviados com cordas para remover rochas soltas das paredes e o material escavado foi transferido por caminhões essa barragem deve ter uma forte articulação com as paredes laterais para
este fim eles escavaram a parede da Montanha em forma de arco novamente usando explosão de dinamite o corpo da barragem toma forma a partir desses buracos profundos tornando a conexão parede barragem da montanha muito forte e agora a próxima grande questão é como o solo suportará o peso de uma barragem tão grande ao escavar é crucial alcançar uma forte e camada de solo chamada extrato duro para encontrar os estratos duros os trabalhadores usaram pás elétricas e escavaram o leito do rio até uma profundidade de aproximadamente 41 metros eles escavaram o leito do rio na mesma
largura que a largura da base da barragem é um detalhe que ainda não mencionamos aqui antes de começar em todo esse trabalho eles tiveram que o primeiro desviar o fluxo do rio em outra direção para isso construíram em sa cadeiras temporárias e túneis de desvio e agora é hora da concretagem para isso devemos primeiro arranjar a cofragem que é feita de madeira para concretagem uma vez que a cofragem o molde estiver pronto começaremos a despejar o concreto contudo o principal problema aqui é que quando o cimento reage com a água produz calor considerando a escala
do projeto despejar todo o concreto de uma só vez criará uma enorme reserva de calor que resultará na expansão do material e rachaduras térmicas no concreto tornando o projeto um fracasso a questão Inovação de construção para resolver esse problema os engenheiros dividiram habilmente toda a área da barragem em vários blocos cada um com aproximadamente 15 por 15 metros e despejaram concreto em cada molde de bloco um por um essas pequenas quantidades de concreto levaram Muito menos tempo para esfriar além disso eles incorporaram tubos de aço de duas polegadas de diâmetro nesses blocos os tubos transportavam

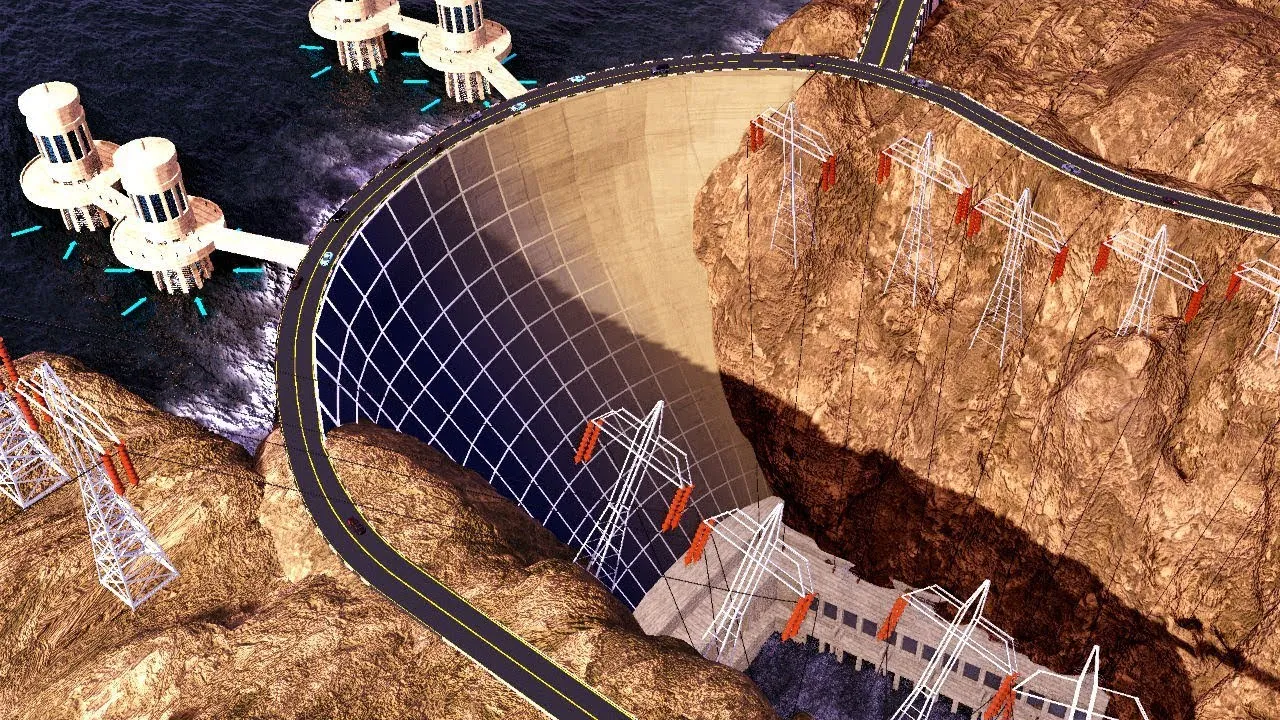

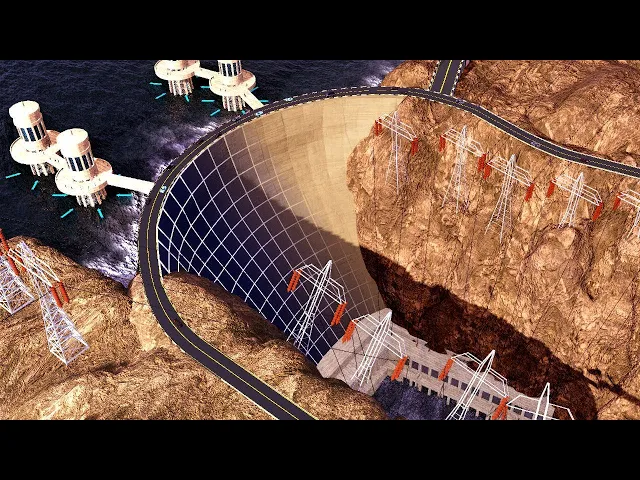

o que controlava a temperatura no concreto EA fixava de forma rápida e fácil uma vez que eu concreto endureceu os trabalhadores encheram esses tubos de aço com uma pasta de argamassa de cimento esta técnica provou ser tão eficaz que a represa hoover não mostrou nenhuma rachadura até o momento e agora Vamos explorar os detalhes da maior aplicação da Represa hoover a produção de eletricidade e você pode ter observado quatro enormes Torres dentro do corpo d'água da barragem Estas são Torres de admissão vários portões ao longo da altura dessas Torres regulam a vazão de água e
a torre de entrada então conectado a esses condutos forçados de aproximadamente 152 metros de comprimento que transportam água para as turbinas para gerar energia o senhor serve é de projetou uma usina em forma de U na base da barragem ajustante a água dos condutos forçados aciona 17 turbinas verticais do tipo Francis que giram uma série de geradores elétricos cada um desses geradores produzem eletricidade suficiente para atender 100 mil pessoas e mais tarde essa água é liberada através de saídas ajustante para fins de irrigação a represa hoover irriga mais de 1 milhão de acres de terra
curiosamente a barragem também cria um dos maiores Lagos artificiais do mundo o lago média festa enorme instalação de armazenamento de água ajuda a recarregar as águas subterrâneas aumentando assim o nível da água em postos próximos a próxima a aplicação óbvia da Represa hoover é o controle de enchentes em caso de enchentes ou chuvas fortes a barragem armazenar água no reservatório e evita que seu fluxo ameaça EA vida e as estruturas na área ajustante a e agora Vamos considerar um pequeno desafio de projeto e se a barragem transbordar pode facilmente danificar as estruturas construídas ajustante para
resolver esse problema potencial eles construíram passagens chamadas vertedouros Em ambos os lados da barragem a montante para que a água possa ser derramada ajustante esses vertedouros estão localizados aproximadamente 8 metros abaixo do topo da barragem Tiago atingir esse nível ela começa a fluir para os vertedouros Olá você sabia que na verdade você pode andar dentro do corpo da Represa hoover vários túneis estão escondidos dentro do corpo da barragem eles tem que construir esses túneis por causa de um fenômeno simples com qual Todos estamos familiarizados infiltração de água um líquido sob pressão sempre quer escapar através
de material poroso aqui as moléculas de água flui através do solo abaixo do corpo da barragem devido ao efeito de infiltração a questão é que esse fluxo gera uma alta pressão de sua segmento na base da barragem reduzindo drasticamente sua estabilidade é por isso que o Senhor serva de projetou uma galeria um túnel que coleta toda a água de infiltração do corpo e da base da barragem essa ação reduz consideravelmente a pressão de elevação a água coletada então descarregada com segurança as Galerias também fornecem passagens para inspeções de vazamento ou trincas e os planos de
engenharia detalhados como a visão focada no futuro são a razão pela qual a represa hoover ainda está forte e servindo a nação Esperamos que você tenha gostado de aprender tudo sobre essa proeza da engenharia antes que o vídeo termine le.six gostaria de prestar homenagem a todos os 96 trabalhadores que sacrificaram suas vidas para tornar esta gigantesca barragem em uma realidade vemos você na próxima Agradecemos por assistir
