Olá pessoal vamos tratar agora sobre o efeito Corona e já digo de antemão não tem nada a ver com o coronavírus esse efeito Corona é um fenômeno de ionização do ar atmosférico em instalações elétricas de alta tensão substações e linhas de transmissão de energia para que possamos compreender o efeito Corona considere este condutor metáli de uma linha de transmissão envolvido pelo ar atmosférico quando este condutor ele é submetido a uma alta tensão teremos ao redor dele um campo elétrico e na medida que essa tensão ela se eleva temos o aumento da intensidade do campo elétrico
que rompe a rigidez di elétrica do ar ou seja o ar atmosférico ele torna-se condutor em geral Nas condições de temperatura e pressão essa rigidez de elétrica gira em torno de 30.000 V por cm então havendo o rompimento dessa rigidez di elétrica temos o que chamamos tensão disruptiva que é a tensão de ruptura e este ar atmosférico torna-se então condutor com isso as moléculas do oxigênio submetidas ao intenso campo elétrico irão se transformar Mar em ozônio e o ozônio ele tem a cor azul violeta com isso o campo elétrico em torno do condutor ele vai
se mostrar visualmente na cor violeta e podemos também observar esse efeito Corona nesta ilustração onde temos uma cadeia de isoladores e nas extremidades nas rugosidades metálicas podemos observar o efeito luminoso violeta do efeito Corona também é possível observar este fenômeno em alguns cabos de linha de transmissão em alta tensão Mas quais são as consequências deste efeito Corona a primeira delas nós temos a luz violeta é o fenômeno visual da ionização do ar atmosférico mas esse ozônio ele provoca a corrosão a deterioração do condutor elétrico e também dos isoladores Além disso o efeito Corona produz um
ruído bastante característico que podemos verificar em linhas de transmissão e substação vamos escutá-lo além da Luz Violeta e do ruído interferências em Sistemas de comunicação também correntes elétricas de terceiro harmônico 180 hz nas linhas de transmissão e tudo isso provoca perda de energia em dias limpos nós podemos ter numa linha de transmissão em torno de 0,1 de perdas por efeito Corona mas no mau tempo um tempo chuvoso frio de elevada umidade essas perdas de energia por efeito Corona podem chegar até 3% da potência transmitida temos agora em tela a fórmula da tensão elétrica que provoca
o início visual do efeito Corona vamos observar Quais são os parâmetros dessa fórmula ora a tensão que começa o efeito Corona depende do raio do condutor depende também do campo elétrico crítico que Nas condições padrões do ar atmosférico é 30 kv por cm depende também da densidade relativa do a e da altura do condutor e agora temos a fórmula da perda de potência por efeito Corona é uma fórmula onde o resultado está em kil por quilômetro por fase da linha de transmissão ora o que é que influencia a perda por efeito Corona novamente a densidade
relativa do ar atmosférico a frequência da rede elétrica a tensão de fase do sistema de transmissão a tensão crítica de ruptura o raio do condutor da linha de transmissão e o espaçamento a distância entre os condutores com base nas fórmulas que vimos anteriormente o que de fato influencia o efeito Corona Ora se aumentarmos a frequência da Rede teremos o aumento do efeito Corona se aumentarmos a humidade das condições atmosféricas a tensão disruptiva diminui e com isso se aumentam as consequências do efeito Corona também se houver o aumento da corrente de carga na linha de transmissão
teremos o aquecimento dos condutores E com isso a redução do efeito Corona se aumentarmos a bitola dos condutores ou utilizarmos um feixe de Condutores teremos a redução do efeito Corona também aumentando passamento a distância entre os condutores teremos uma menor interação entre os campos elétricos E com isso uma redução do efeito Corona também se a superfície for bastante regular com porosidades ou sujeira então isso aumenta a concentração do efeito Corona de igual modo se nós aumentarmos a altitude de instalação da linha de transmissão teremos o ar mais raro efeito com a densidade inferior E com
isso teremos o aumento do efeito Corona e por fim se aumentarmos a tensão elétrica da rede de transmissão teremos o aumento do efeito Corona é por isso que quando aumentamos o nível de voltagem no sistema de transmissão 13.8 69 230 500 kv teremos então o aumento dos fenômenos do efeito Corona na prática para evitar o efeito Corona é bastante utilizado nas instalações de alta tensão o anel antic Corona Observe essa ilustração temos uma cadeia de isoladores e na extremidade da cadeia temos Anéis antic Corona vamos entender como funciona o anel antic Corona temos agora a

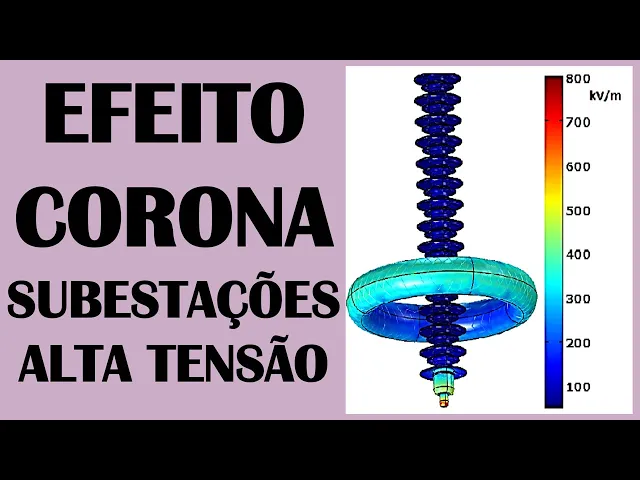

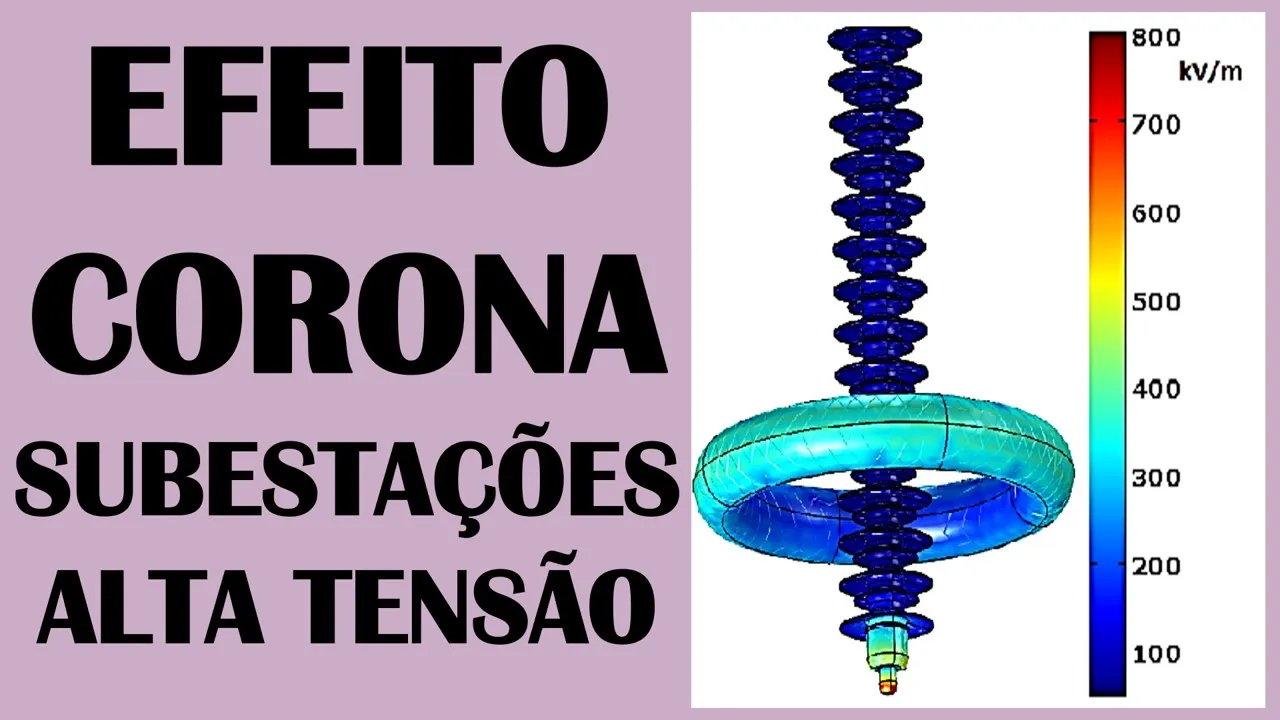

ilustração de uma cadeia de isolador e nós temos um indicador do nível de Campo elétrico ao longo dessa cadeia temos aqui de forma gráfica ilustrando na cor azul 100 kv por m e na cor vermelha 800 kv por m Observe que a cadeia de isolador sem o anel antic Corona em sua extremidade pela concentração das cargas temos um campo elétrico bastante intenso vermelho indicando por volta de 800 kov por met No entanto quando instalamos o anel antic Corona nós temos uma equip potencialização reduzindo o gradiente de tensão elétrica com isso nós reduzimos a intensidade do
campo elétrico nas extremidades perceba pela cor que nós temos agora um campo elétrico bastante reduzido entre 400 a 500 kv porm reduzimos para Praticamente 50% em relação à condição sem a utilização do anel antic Corona por isso este tipo de anel é bastante utilizado em substações e linhas de transmissão em alta tensão temos agora diversas ilustrações de anéis antic Corona presentes nas substações de energia elétrica por exemplo temos Anéis Nas extremidades dos polos dos nas extremidades das cadeias de isoladores das linhas de transmissão e temos também Anéis antic Corona espalhados por toda a substação em
Chaves seccionadoras extremidades de para-raios buchas de transformadores e tudo isso com o objetivo de reduzir o efeito Corona nas substações e linhas de transmissão de energia Valeu pessoal Espero que tenham gostado do vídeo forte abraço e bons estudos l
