información gráfica las proyecciones paralelas están definidas por la ubicación del observador en el infinito y sus proyectantes es decir los rayos visuales que son paralelos entre sí y perpendiculares a los planos de proyección Dentro de este sistema podemos encontrar dos tipos de proyecciones por un lado las bidimensionales reconocidas como proyecciones ortogonales diédricas y las tridimensionales llamadas proyecciones axonométricas el sistema diédrico ortogonal es junto con las axonometrías y la perspectiva central o cónica uno de los tres sistemas de representación gráfica en este el espacio queda dividido en cuatro partes iguales por medio de dos planos perpendiculares
entre sí llamados plano de vertical y plano de proyección horizontal estos dos planos se cortan en una recta denominada línea de tierra estos dos planos ortogonales dividen el espacio en cuatro partes iguales cada una de las cuales recibe el nombre de diedro o cuadrante además de estos dos planos existen otros dos no menos importantes que dividen los diedros mencionados en otras dos partes iguales estos planos forman 45 grados con los planos de proyección se cortan entre ellos y a los planos de proyección en la línea de tierra son denominados planos bisectores de este modo el
sistema queda dividido en ocho partes iguales denominadas octantes a los efectos de proceder a los trazados de representación el plano horizontal se abate sobre el plano vertical tomando como eje de giro o chanella la línea de tierra de modo que ambos planos horizontal y vertical se confunden en uno solo que es el plano de representación llamado depurado en ocasiones es necesario efectuar una tercera vista o proyección del elemento que estamos representando para su total definición y comprensión esta proyección se realiza sobre un tercer plano denominado plano de perfil para obtener la representación de un objeto
en los planos mencionados plano horizontal plano vertical y plano de perfil para esto bastará hacer pasar por cada uno de los puntos del objeto una recta perpendicular o proyectante a cada uno de los planos representación las intersecciones de las proyectantes con los planos horizontal vertical y de perfil conforman la representación gráfica del objeto en el sistema diédrico ortogonal todas estas rectas perpendiculares a cada uno de los planos de representación constituyen haces paralelos de rectas por esta razón es que este sistema junto con el axonométrico pertenecen al sistema de proyecciones paralelas porque las proyectantes son paralelas

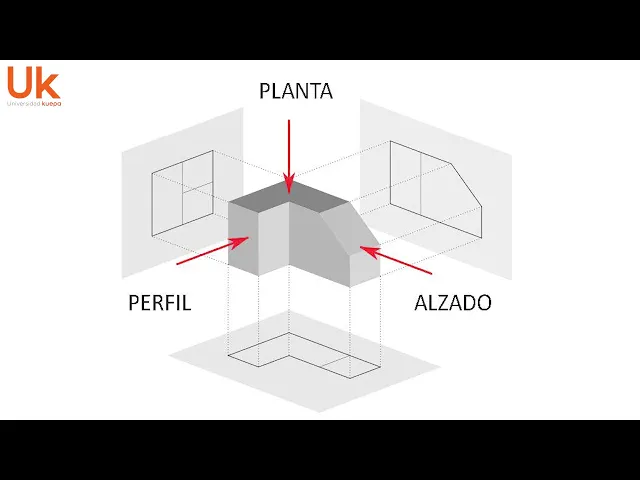

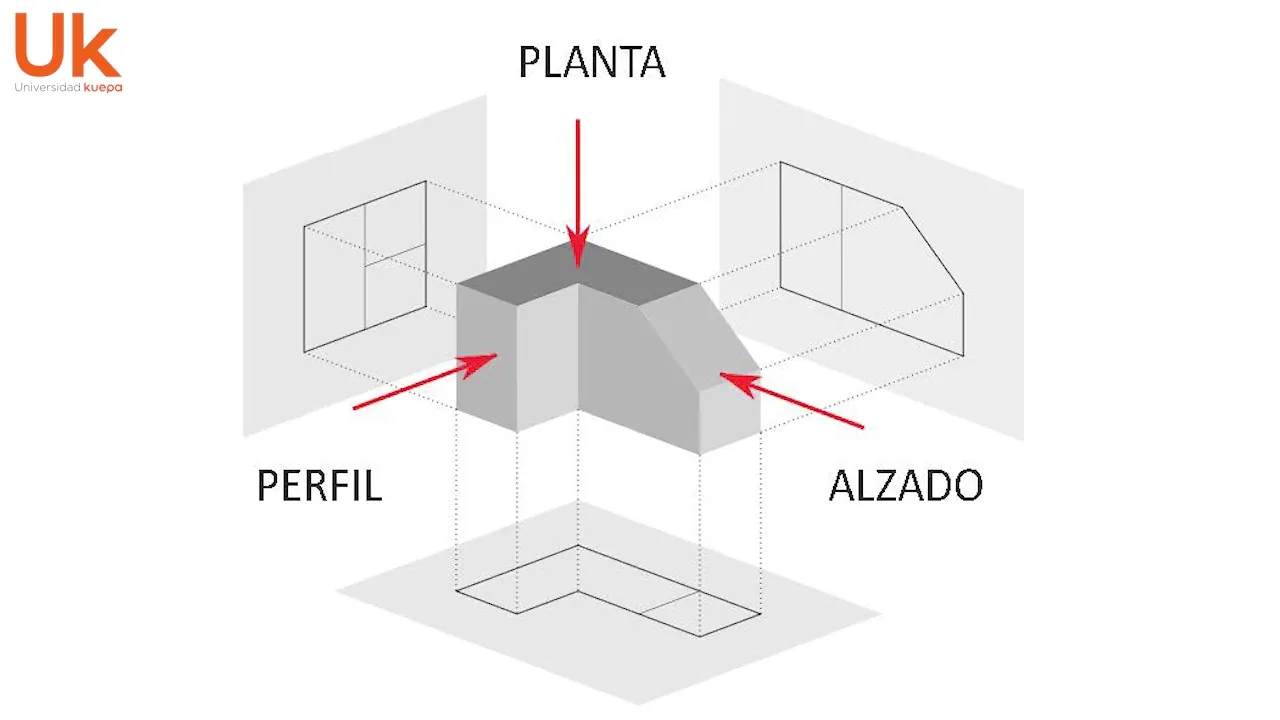

a diferencia del sistema de proyecciones cónicas donde las proyectantes concurren en un punto vamos a ver ahora los principios generales de representación cada una de las proyecciones de un objeto sobre los tres planos del sistema diédrico recibe el nombre de vista para captar todos los detalles de este objeto en la mayoría de los casos es suficiente obtener tres vistas que reciben el nombre de alzado planta y perfil el alzado es la vista frontal del objeto se Escoge Como alzado aquella vista que describe mejor las formas del objeto cuando hablamos de un objeto arquitectónico y por
ejemplo este objeto arquitectónico se encuentra en una esquina es necesario hacer las vistas de la fachada de una calle como también la fachada de la otra calle y hasta incluso una tercera vista que sería la contra fachada que es la que vamos a ver desde el patio no sería que basta hacerlo con una sola vista sino que a veces hay que complementarla con las tres fachadas a veces hasta cuatro en los casos de los edificios la planta es la vista que se obtiene cuando observamos el objeto desde arriba nos imaginamos que Estamos cortando este objeto
cortando las paredes a una altura de un metro 20 y lo estamos viendo desde arriba y el perfil es la vista correspondiente al lateral izquierdo del objeto esto sería en el caso de ver un objeto que no es arquitectónico sino Por así decirlo una caja a una caja vamos a tener tres vistas la vista de perfil la vista de frente y la vista desde arriba pero en el objeto arquitectónico vamos a necesitar un poco más acá les estaba dando una pequeña introducción Bueno continuamos una vez obtenido el alzado la planta y el perfil las proyecciones
del objeto tienen que quedar situadas de una forma concreta para interpretar correctamente el dibujo el perfil izquierdo debe situarse a la derecha del alzado y la planta abajo del alzado correspondientes en sus líneas Qué significa decir esta correspondencia de líneas esta correspondencia de vistas bueno lo vamos a explicar para que las distintas vistas de una pieza puedan dar una idea exacta de todos los detalles de la misma como una combinación de volúmenes geométricos han de estar colocadas siempre de manera que la planta esté situada debajo del alzado y correspondiéndose con él la vista lateral o
de perfil a la derecha o a la izquierda del alzado y a la misma altura que él las vistas han de corresponderse entonces de 2 a 2 las anchuras Serán las mismas en planta y en el alzado las alturas se corresponderán en el alzado y en la planta profundidades se corresponderán en la planta y el perfil disposición de las vistas la disposición de las fachadas está en relación con la de la planta en general la norma Establece que la planta debe disponerse con el acceso al edificio desde la parte inferior de la lámina o desde
un costado o por ejemplo con la orientación de Norte hacia arriba como vemos en la imagen los números de vista de un objeto aún teniendo el alzado a la planta y el perfil las vistas fundamentales realmente se puede obtener hasta seis vistas sobre los planos de proyección es como si introdujéramos el objeto en el interior de un cubo y realizáramos las proyecciones sobre las seis caras interiores del mismo las vistas elegidas han de permitir interpretar el objeto que tratamos de representar con total precisión y sin ambigüedad por lo tanto escogeremos el número de vistas mínimos
para que el objeto quede perfectamente representado pueden ser 1 2 3 o hasta seis si es necesario Dentro de este sistema se pueden establecer dos grupos de proyecciones por un lado las que corresponden a Las observaciones exteriores y por otro las que corresponden a Las observaciones interiores Las observaciones exteriores se realizan con el observador posicionado en una ubicación intangible y en forma perpendicular a cada uno de los planos de proyección lo que nos permitirá apreciar al objeto arquitectónico externamente haciendo visible sus cualidades formales cada una de estas proyecciones realizadas reciben el nombre de vista por
ejemplo vista superior vista frontal vista lateral izquierda vista posterior vista lateral derecho o según el contexto de representación por ejemplo vista Norte vista sur o vista sobre una determinada calle Cabe destacar que las proyecciones deben estar ordenadas y alineadas unas con otras debido a que son vistas de un mismo objeto lo que proporcionará una mayor facilidad de entendimiento En las construcciones los planos de proyecciones interiores se convierten en planos auxiliares que seccionan el elemento y permiten observar su interior desde el exterior este tipo de observación nos permite apreciar la Constitución composición y organización interna de
los distintos objetos a partir de los diferentes seccionamientos dicho seccionamientos son cortes ortogonales entre sí y paralelos a los planos de proyección por lo tanto son principalmente horizontales y verticales dentro de las secciones horizontales encontramos las plantas las cuales son paralelas al plano de proyección horizontal este tipo de sistema permite ver el interior del objeto arquitectónico y proporciona una visión que no Sería posible obtener de otra forma la planta permite apreciar la configuración del espacio la disposición y características de las envolventes y sus aberturas así como también las conexiones con otros espacios y entre el
interior y el exterior el plano horizontal corta tanto muros como columnas y aberturas por regla general este corte se realiza a una altura aproximada entre un metro 20 y un metro 50 del nivel de piso interior considerando que por debajo de este seccionamiento se observan las cosas en vista es decir sin cortar como puede ser el piso hasta el equipamiento inmobiliario una de las características de la planta es la posibilidad de distinguir entre el elemento macizo y el espacio vacío definiendo el límite entre ambos el cual es llamado línea de corte una línea de mayor
espesor que las otras en este tipo de representaciones se puede incorporar información técnica como los valores métricos que en el caso de la planta la información métrica es horizontal o sea el ancho y el largo y los desniveles de los planos de piso se registran con las cotas de nivel
