Olá sejam bem-vindos a mais uma aula de Geologia de Engenharia e geotecnia Nesta aula discutiremos aspectos relacionados à caracterização de maciços rochosos Paulo E aí vem Justamente a pergunta para que fazer e como fazer e justamente o objetivo da caracterização dos maciços rochosos a fazer esse levantamento de características e propriedades de descontinuidade e da Rocha para que pó para que possamos é consegui estudar o comportamento geomecânico desse materiais Oi e a ideia né justamente é estudar as condições mais desfavoráveis que estarão representados nas feições tabulares e planares e caracterizados por reduzido a qualidade mecânica então
qualquer fez são parar que nessas de baixa qualidade mecânica terceiro de favorável né na deflagração de Processo hoje não é entendida como diz continuidade ao mecânica e essa continuidade a mecânicos podem ser juntas falhas folheações contatos litológicos entre diversas outras estruturas planares é ideia do procedimento Justamente a identificar e destacar Todas aquelas é aquelas descontinuidades que são relevantes para o projeto pensando na pior situação a pena que pode dar problemas enfim que essa se deve ser caracterizados no projeto a e agora Quais são os parâmetros que a gente tem que analisar Quais são as características
que serão descritas no processo no procedimento Tá bom então quando a gente vai ao cão para caracterizam essas pessoas soso a gente tem que colocar informações sobre a orientação das descontinuidades presentes maciços rochosos o espaçamento entre as com as quantidades a existência dessas descontos novidades a água que percolam e é informações sobre o preenchimento dessas dessas descontinuidades de o fim a abertura dessas continuidade é G1 e quando o sistema quando as famílias de descontinuidades elas são identificados do campo é de extrema importância né que a gente conseguiu kohler as informações de atitude desses planos direção
mergulho e vão ser dados colhidos com bolso lá é esses dados passarão o tratamento projeções historiográficas antes de terminar a e posteriormente a possibilidade a utilidade de algum processos geodinâmicos né e obviamente aqui essa Isso só vai se dar aí depois a definição das famílias e dos sistemas principais né E aí as vezes algumas informações e alguns dados são né caracterizados Por uma maior dispersão então também é através da da do tratamento nas projeções ortográficas a gente consegue determinar a melhor né se é uma mesma família que tá muito doente ou são família diferentes muito
próximos é grande questão é o que que a família aqui né família vai ser essa instituição aqui né Não Para a gente vai ser justamente um conjunto de é um conjunto de descontinuidades que são que ocorrem né É o que geralmente serão paralisadas e evoluem vai ter um distanciamento né E serão caracterizados por um distanciamento é que é a comer mais ou menos mesmo né Elas são essas entidades essa descontinuidades que vão fazer parte de uma de Uma Família Elas são mais ou menos o que os destaques estão aqui a gente consegue ver né mas
se for Chorus o hachurado em azul são superfícies de descontinuidades que percebam que elas estão aqui para eles realizados e mais e mais ou menos distância essa desta essa dessa e assim sucessivamente então é circunstâncias a gente considera uma família e diz continuidade ainda dessa figura a gente pode ver esta outra família de descontinuidade e aqui uma hora família dos continuidade nesse caso é que a gente tem uma uma continuidade que é esparsa né não é seriamente a gente vai é colocá-la na família visto que ela não é recorrente mas aqui teríamos três famílias de

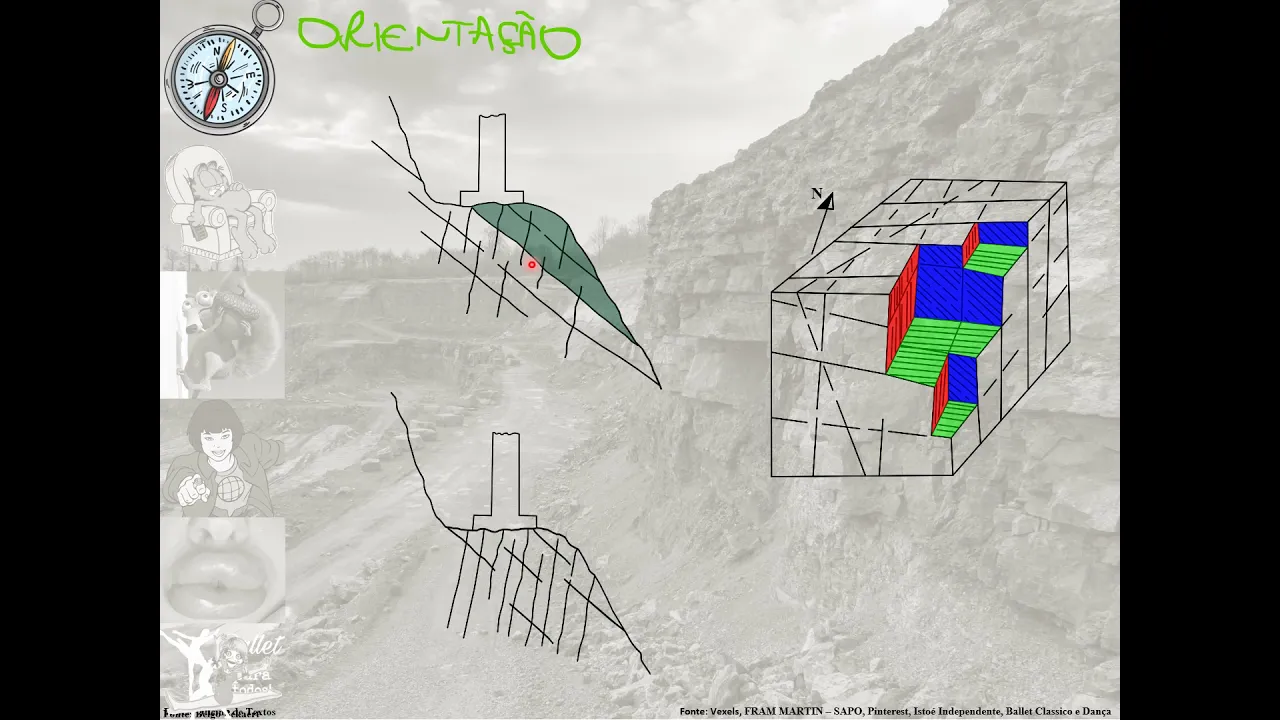

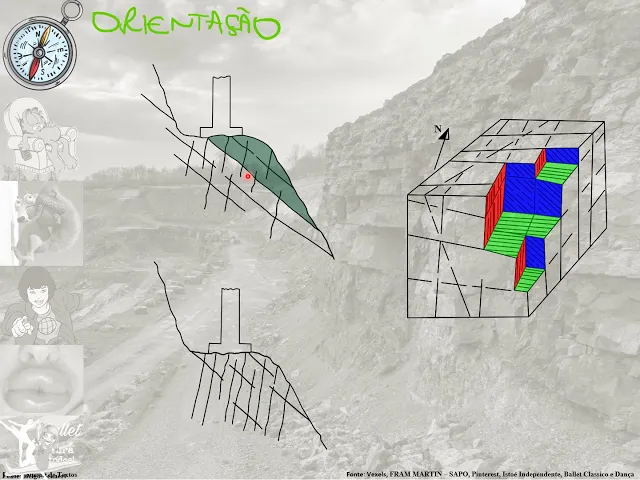

continuidade E aí eu orientação dessas dessas famílias de descontinuidades ela ela é de extrema importância né porque justamente e a correlação entre Justamente a relação angular a forma como essas famílias continuidade se é as formas de continuidade intercepta a gente pode gerar blocos condicionar movimentos de massa esse caso perceba que a gente tem blocos que foram formados e posteriormente que mobilizados o própria mente interessante também dispensar o seguinte né Não só a relação angular entre as descontinuidades entre as famílias e os consumidores é importante né mas também é importante relação é angula destas famílias continuidades
com os calores e assim e orientação dos talos e as encostas né nas quais esse maciços rochosos ele a flor que tem sido situações a primeira com ambas com duas famílias quantidades uma África essa família de maior em que as descontinuidades vão apresentar uma o maior no maior continuidade né Ou seja que é mais importante no nosso estudo que é mais desfavorável né ela aflora Oi gente a face do talude Então dessa maneira aqui é nós não temos uma descontinuidade que é uma descontinuidade é que tá confinada né tá livre qualquer peso adicional pode depender
das condições é de percolação de água movimentos podem A complemente mas pode acontecer que quando a gente analisar a situação abaixo a gente tem a mesma a mesma mesmo sistema né conjunto de família entretanto né aqui de maior continuidade ela tá em uma situação em que ela mergulha contrariamente à o talude encosta né Então dessa maneira a gente tem estruturas mais estruturas mais confirmadas Então parece colocar aqui um uma é uma Fundação Aqui nós temos um talude mais é talude estável e que a gente tem um talude bem mais instável para para essa intervenção não
obviamente é que como eu disse né essa relação ao Goulart entre as famílias construídas e o Oi e a orientação da Fácil download pode condicionar formação de blocos quando a gente observa aqui nessa figura abaixo mas em cima da figura acima nessa situação Como eu disse que são são famílias de descontinuidades questão dos confinados né pode-se gerar um grande bloco um grande volume de material E é instável né e os movimentos de massa acontecer podendo né colar possais estruturas estruturas que foram acima acima colocadas tão importante que a gente tem essa essa visão também essas
informações sejam de fato bem levantado e agora é só falar um pouco no espaçamento e o que seria espaçamento é de uma de uma família desconto sua idade basicamente é a distância entre duas quantidades que estão é que fazem parte de uma mesma família de um mesmo sistema de descontinuidades essa gente considerar essa como exemplo nessa família aqui O que é mais que está mais verticalizada né então orçamento é isso tá distância de uma entidade a outra posso orçamento é esse a distância entre identidade e outro tem aqui é o exemplo de espaçamento da família
F2 e aqui o exemplo da descontinuidade da família f-3 uma fotografia na real aqui tem esse um talude verticalizado e alto mas é possível gente identificar né esse essa família deles continuidade aqui é verticalizar Dinho enfim bom então o nosso pensamento seria este aqui porém se gente Analisa bem a foto a gente percebe que existem posições e espaçamento menor Então vem a dúvida o espaçamento é esse ou este Nessa situação a gente tem que ter só um pouco e pense um pouco médico fez ficar sendo na observação né que aqui o meu espaçamento Quase três
vezes maior do que aqui mas se a gente não usar nessas essa situação aqui né com mais detalhe a gente percebe que nessa região abaixo aqui é a descontinuidade que começa na rua a gente conversa analisar em vermelho a gente tava descontinuidade em Roça em Rosa a gente tem outra diz continuidade isso a gente sobe mais essa opção né e em laranjado que a gente tem é só a quantidade desta e dessas continuidade e aqui né é outra de continuidade para delimitarmos e decidimos Qual será o qual será os pensamentos então na realidade a tendência
dessa a tendência dessa espaçamento dessa família dos continuidade que a gente está analisando é que seja esta menor mesmo né é só que e por enquanto suas abertura mesmo condições naturais ali do Marxismo é aqui não ficou não ficou bem claro né que é haveria outras descontinuidades aqui embaixo bom e tem que lembrar uma seguir o seguinte né É sempre importante que sejam feitas várias medidas vários estimativos e com vários tipos de estimativas O que que você vai fazer justamente você vai tirar a média da distância entre as duas quantidades de um mesmo se externo
ó e Aqui nós temos uma tabela proposto pelo IBGE é baseado também orientações da isrm que Associação internacional de mecânica das rochas né ele propõe uma padronização para descrição dos maciços rochosos mas nesse caso é a descrição e classificação das descontinuidades quanto e a quanto ao ao espaçamento de 1 a 5 e na via que nós temos né de muito próximas a muito afastadas com esse pensamento superior a dois metros que os pensamentos inferior a 6 centímetros Então nesse caso e muito próximos a gente tem uma família com uma frequência muito alta de ocorrência e
isso pode ser um problema o visto que ela consegue fragmentar mais maciços rochosos Oi Zé e quando e a gente pensa em persistência né de uma de uma descontinuidade eu coloco esses três exemplos aqui né então aqui a gente tem nos três exemplos dois duas famílias de descontinuidades uma e com maior continuidade que as outras tão que a gente consegue tirar disso que a persistência tem a ver com a continuidade do plano família tenso né esse descontinuidades direções né de fraqueza estrutural das rochas nas que permite a depender das características permite que é superfície de
ruptura né que serão a gente continuidade se prolonguem o né Por muito e por uma distância muito grande então eu tenho uma grande continuidade dessa maneira tem-se uma maior resistência ao Contrário de outras estruturas outras direções que não vai permitir né que essa propagação é continuar Então o que acontece muitas vezes é ocorrência de diversas né de diversos planos de ruptura segundo mesmo orienta é orientação porém eles não se interconectam então aqui a gente tem o melhor a melhor persistência aqui a gente tem uma família persistente né festa na horizontal e um outro de menor
persistência duas bom né também de baixo o que que se extensa aqui duas com a persistência e melhoramento é só que são só mesmo exemplos né é de maciços rochosos e me maciços rochosos O que são caracterizados aí pô aqui famílias pouco persistentes e aqui famílias poucos é poucos persistentes mas também com uma menor frequência né o menor espaçamento entre elas são exemplo mesmo para finalizar questão da persistência né família é filme Família F2 F1 ela tem uma maior persistência do que a família f21 e e o que mais uma vez a tabela padronizando e
a caracterização desses macios quanto a sua persistência de classe e uma classe 5 com resistências inferiores a 1 metro e persistem até uma persistência e que supera os 20 metros essa tabela também a proposta pela associação internacional de mecânica das rochas bom então né agora a gente começa a falar sobre as características de percolação da água eu tava me esquecendo de uma coisa então a gente tem que falar de obesidade que as paredes que eu não tinha lá em casa lá um Pokémon cidade dos parentes vai apresentar grande relevância de condicionamento geomecânicos maciços rochosos bom
é que se tem doença dos familiares continuidade que inclusive estão funcionando a formação de um bloco né E nesta família a gente tem uma superfície bem e regular e quanto mais irregular for tal superfície na realidade melhor por melhor no quesito no quesito parâmetros de resistência de cima sua shows né somente Porque quanto mais irregulares é essas superfícies né Maior vai ser o atrito é né O atrito das superfícies ok também vai ajudar interferir no na resistência ao cisalhamento aqui são dois gráficos que deu um gráfico na com duas coisas e aquele nosso gráfico nosso
famoso graça atenção usar dentro tensão normal aqui a gente tem a nossa curva com uma superfície lisa totalmente Lisa e aqui né a gente tem uma curva em uma superfície com grande ondulação aí é curioso também né que basicamente nessa situação não houve tanta variação do ângulo de atrito interno que as retas são mais ou menos paralisadas Entretanto a gente tem um aumento bem grande no quesito Coesão e justamente esquisito coesão ele não vai relacionado né ah ele tá relacionado Justamente a ruptura da Ponta das maiores elevações tu é que o movimento acontecesse preciso alinhamento
acontecer acontecer por isso que nesse caso que tem se o Inter 7 coisa o ipe e srm em 83 também propõe um padrão talhadinha para que a gente consiga comparar o perfil das descontinuidades e classificá-la como plano ondulada recortada e é e a cada quando determinada após a determinação do seu padrão plano lá deve cortada pode classificá-lo ainda como rugosa Lisa o polida com estrelas e o bom é dentro água a gente ainda vai ficar pausado porque eu quero falar algumas coisas antes eu só vou mudar um pouco a ontem e quando estamos trabalhando com
descontinuidade de extrema importância se analisar o preenchimento é que Justamente a material que vai estar vai estar locado no interior da abertura dessas descontinuidades são é o material que vai separar as paredes de uma é uma diz continuidade aqui é um exemplo da gente tem dois sistemas duas famílias de descontinuidades uma que nessa direção é uma nessa direção são são família e descontinuidades mas abertas né e perguntando o que que a gente tem materiais preenchendo Né desde os materiais magra No mestre parece deve ter a areia alguma coisa disso e esses materiais eles vão interferir
também né na resistência ao cisalhamento sobretudo quanto mais espesso for o preenchimento E aí justamente essas características dos materiais eles vão elas vão condicionar a quantidade de hidráulica resistência ao cisalhamento como eu já tinha dito é essa influência é esse condicionamento mas tem influenciado aí por Neurologia Neurologia né o tamanho dos grãos se o preenchimento tá molhado não espessura e outros paramos o Léo também que é só um exemplo pra gente continuar discutindo né temos novamente tensão cisalhante tensão normal essa curva mais a curva mais alta representa né um ensaio né com uma superfície o
ensaio de cisalhamento com uma superfície sem preenchimento era só goza Então a gente tem a base isso que foi ensaiar pessoalmente a somente superfície dar somente a superfície de descontinuidade então aqui ela somente anguloso e somente com goza né Sem preenchimento à medida que tem esse o preenchimento mesmo que mais fino a resistência ao cisalhamento dessa superfície né começa já desse material já começam a se reduzir até que quando a gente chega numa situação em que a gente tem u e é preenchimento muito espesso e dessa forma o a o a rugosidade já não influenciam
na já não influencia mais visto que as paredes já não tem mais não apresentam mais contato né elas não estão mais em contato no qual outra somente pela espessura do o preenchimento então todo condicionamento vai estar relacionado mecânico vai estar relacionado ao preenchimento do dessa desconto unidade 1 ó e Aqui nós temos e a nossa só temos duas tabelas na realidade uma aqui né que vai escrever a espessura do preenchimento E outro que vai descrever a granulometria do preenchimento da vai ficar esmiuçando tabela Zé é que eu vou deixar no material no material já pô
a e agora quando a gente fala de abertura e somente a gente tá falando essa a gente falou de frente mais gente para de abertura vez que o preenchimento é o material que fica na abertura Bom abertura vai ser o distanciamento né a distância entre as paredes de uma descontinuidade então que a gente tem uma descontinuidade que fechada é que a gente tem mais continuidade aberta e abertura justamente essa distância entre essas falhas tá então são dois exemplos né de descontinuidades é mais abertas muito abertas beijo né aqui é muito aberto ok que a gente
não eu falta uma coisa principal nessas fotos foi escala né mas elas são né a gente vê né tá a grande abertura dessa a e agora de fato a gente volta nossa programação normal para falar da água e aqui temos duas tabelas né para gente descrever as condições de circulação dessa no nosso os através também da descontinuidade que a gente tem nesse primeiro a tabela em classes de 1 a 6 temos a descrição é daquelas famílias continuidade que não vão apresentar preenche mesmo então a gente tem desde uma situação que ela é muito fechada de
ser que não vai ter né não parece é possível aparecimento de fluxos da até o último até uma situação em que a descontinuidade ela apresenta um um um fluxo de água fluxo de água contínuo né Se necessário é realização a estimativa da vazão e mas entretanto ambas as situações são muito fáceis de distinguir já tanto quando a gente chega Nessa situação três aqui a gente se fala é que é uma descontinuidade seca mas ela mostra a evidência de fluxo da água né como manchas de ferrugem etc então muitas vezes e não vai ter preenchimento esse
material só que além dessas manchas é possível que tenha na parede das descontinuidades bom né É alguma coisa de argila de simples que justamente é material que foi levado para ler o fluxo anteriores de ar de água e materiais que estavam suspensão sobre todas as regiões E à medida que a água que estava molhando a água que molhou aquela superfície ela evaporou esse da filial continuou ele sobre aquela superfície então também é importante a gente tem né consigo observar essas marcas de o e percolação e o quadro abaixo representa não é verdade a descrição dos
materiais é a discussão das condições Hidráulicos quando já existem materiais preenchimento entre as entre entre as partes das descontinuidades estão numa situação W1 É tenso materiais que eles de preenchimento que ele já estão mais consolidados e basicamente eles não vão possibilitar ali a o surgimento de fluxo significativos até uma situação w6 em que já são materiais que foram completamente é completamente lavados e observa-se também altas pressões de ar quer saber tudo aí na primeira exposição então e a ideia desse Padre dessa padronização justamente é que consigamos ter um uma mesma comunicação né ter temos uma
mesma comunicação e também é com essa descrição Esquadrão essa padronização a gente consegue classificar os maciços rochosos conta as suas características em relação às suas características de um mix bom então vamo tomar uma cerveja é só isso mentira Homer tem mais um é só que agora dá uma pausa pe para o lanche e a gente volta no próximo vídeo até mais G1
