pessoal sejam todos bem-vindos novamente ao nosso curso hoje é a nossa última aula certo e vamos finalizar o capítulo de manutenção de de aerogeradores Ok eh hoje vamos continuar falando de administração de operação e manutenção e vamos falar especificamente daqueles cms não é sistema de monitoramento das condições de operação ou condition monitoring System em inglês não é cms e como já vimos n é esse aqui é um acompanhamento assim eh praticamente contínuo não é a gente vai vendo como é que o componente se encontra ao longo do tempo ao longo da sua vida útil não

é e proporcionam aqui monitoramento contínuo dos componentes mais importantes e diagnósticos periódicos periódicos das condições de funcionamento Ok eh então obviamente tem que ser feito inspeções regulares não é e coleta contínua de dados também certo isso aí pode ser feito Às vezes o operador subir lá na na cele não é e coletar algumas informações S pode ser coletado de forma remota também não é pode ser colocados alguns sensores lá em cima que enviem essas informações sem necessidade de parar o aerogerador para que o eh pessoal que vai fazer essa coleta tenha que subir na nacele

Ok o que que se acompanha não é as vibrações as vibrações é aplicada em elementos que Rotam não é que rotacionam que giram o óleo também é monitorado assim com certa frequência óleo temos aonde geralmente é na caixa multiplicadora Como já vimos Não é esse óleo é fundamental da mesma maneira como a gente checa o óleo do carro não é OK para ver quais são as condições dele mas Além disso aí são feitas até análises de laboratório Ok ultrassom é aquele mesmo equipamento que o pessoal utiliza para por exemplo fazer exames no nosso corpo não

é é a mesma tecnologia não é o mesmo equipamento nãoé Mas é a mesma tecnologia e ele mostra uma imagem não é eh eh do que está acontecendo dentro de do equipamento isso aqui é muito utilizado nas paz dos aerogeradores para ver se existe algum defeito interno videoscopia é aquele equipamento vocês já devem ter visto aqueles filmes militares né que o pessoal enfia uma camarinha pressa num cabo e a camarinha vai indo eh por lugares difíceis né Geralmente os pessoal das Forças Armadas eh coloca por baixo de uma porta às vezes para ver o que

que tem dentro de um cômodo é a mesma coisa né uma câmera pressa numa fibra ótica e que mostra a imagem num monitor e o operador vai guiando essa câmera não é análise de partes quentes com radiação infravermelha são aquelas câmaras termográficas né Eh o pessoal utilizava muito inclusive essas imagens nos aeroportos não é no tempo da pandemia da covid para ver se tinha alguém com temperatura Além Do Normal certo indicava que estava com febre eh aqui ó então normalmente implantado pelo dono do Parque após uma falha de um componente importante do aerer não é

OK às vezes tem uma falha muito considerável e o dono diz não eu preciso acompanhar eh de uma maneira mais eh contínua não é porque por exemplo se falhar por exemplo o multiplicador do aerogerador certo aí é uma parada muito demorada Como já vimos nas aulas anteriores né aqui é muito utilizado em projetos offshore certo porque inclusive assim ó é um deslocamento caro não é aqui ó o mar tá tranquilo nesse caso mas tem momentos em que o mar tá muito agitado E aí o operador não consegue nem chegar no eh no aerogerador né geralmente

a movimentação do do pessoal é feita com barco OK mas assim quando for muito urgente pode ser com helicóptero Mas é uma coisa cara não é eh e esse tipo de cms está se tornando muito comum para aerogeradores grandes né de tamanho muito muito grandes multi vamos falar de 5 m 7 m 10 m o principal componente que se monitora é o multiplicador de velocidade ok eh mas assim é muito limitado porque o pessoal Às vezes tem muita eh ou pouca experiência em interpretar os dados que são coletados Ok eh análise de vibrações não é

geralmente é utilizada onde eu tenho como eh componentes que giram né como por exemplo Esse motor aqui oveia ou esses rolamentos beleza Eh esse aqui pode ser inclusive eh deixado lá em cima para monitorar o a a quando o rador está girando né E essas vibrações n vão ser apresentadas em curvas aqui em gráficos perdão e esses Picos por exemplo esses Picos na determinada frequência indicam algum defeito que pode ser num eixo ou num rolamento ou num mancal Ok e aquela aquele parte Redonda que gira não é rolamento é isso que estamos vendo aqui e

o mancal é onde está onde se coloca esse rolamento Ok aquela base que tem eh o eh para assegurar o rolamento Ok e se eu monitorar as minhas medições eu posso por exemplo descobrir um problema de desalinhamento ou desbalanceamento de algum componente ou frouxidão à vezes não está muito presso um dos equipamentos fica frouxo não é um dos componentes perdão ou o rolamento está danado não é geralmente tem um dano aqui nesses cilindro geralmente ele se desgastam né esses roletes tem outros que T eh umas bolas de Aço Ok ou por exemplo D nas engrenagem

né aquelas rodas dentadas que estão dentro da caixa multiplicador lá e pode ser interpretado com essa análise de vibrações Ok eh esse aqui está sendo feito uma análise de vibrações né o pessoal coloca um sensor aqui e ele vai observando o que que tá acontecendo ok aqui é outro que tá monitorando as vibrações Ok e aqui tem um equipamento que me monstra também esses essas vibrações Ok eh como já vimos ele pode ser utilizado para qualquer componente que gire não é né e é um complemento da videoscopia a videoscopia aquela imagem aquela câmera que entra

Ok eh aqui por exemplo eh análise de vibrações não é aqui podemos ver ou um aerogerador um aerogerador dois aerogerador TRS já tá indicando alguma coisa complicada não é tem alguma coisa estranha então eu já posso eh assim suspeitar que por exemplo eh tenho algum defeito nas vibrações ou pelos resultados das vibrações no meu aerogerador Ok eh outra coisa muito comum é a análise de óleo né e como já vimos se monitora muito a caixa multiplicadora Ok eh o óleo não é obviamente depende da velocidade da rotação Qual é o tipo de óleo né as

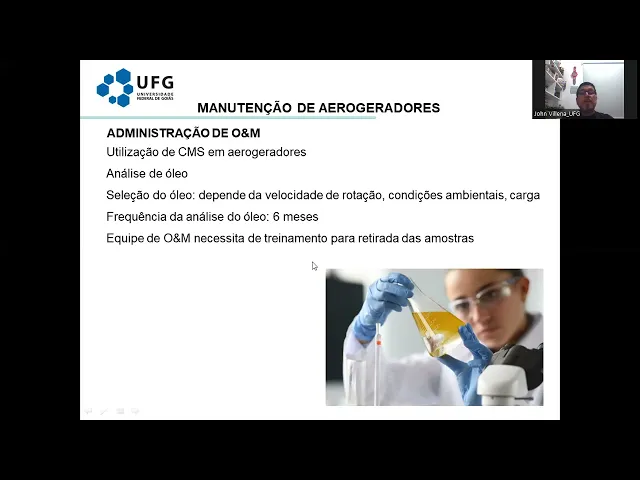

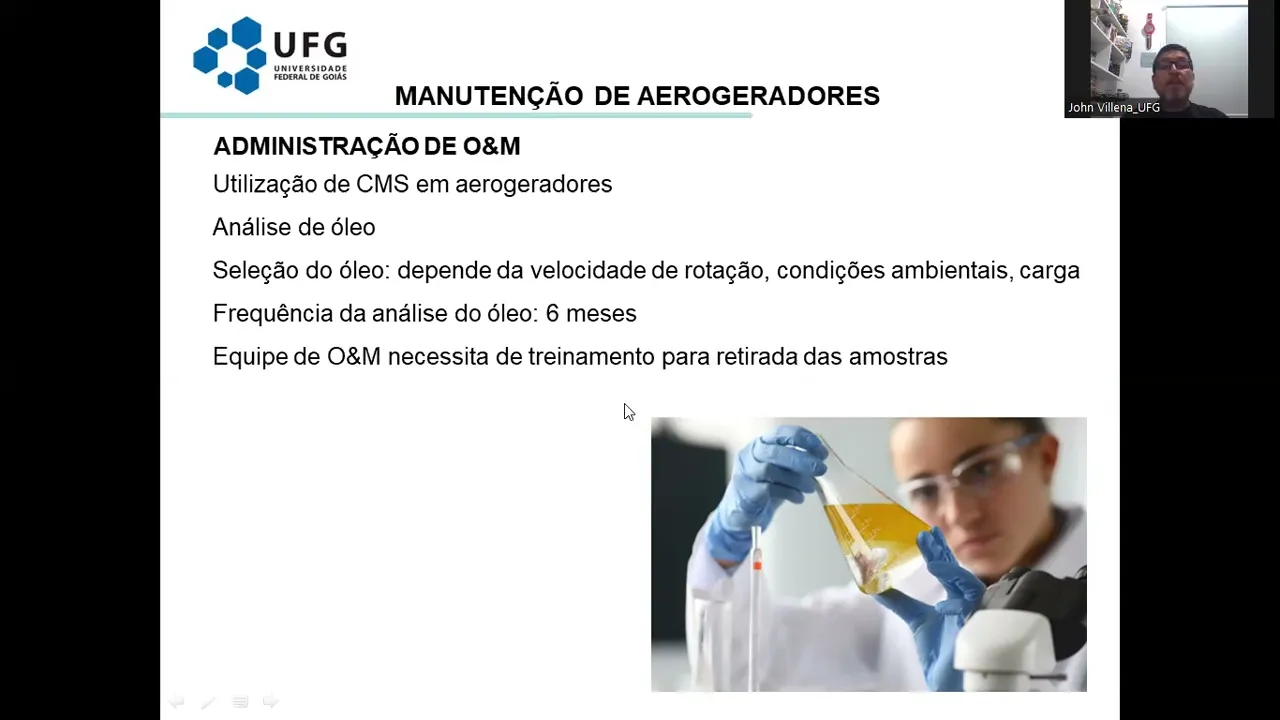

condições ambientais a carga geralmente ele é trocado a cada se mes mes Uhum E também é retirada amostra né Cada certo tempo o pessoa vai ir lá vai colher uma amostra e vai fazer análise no laboratório Ok eh aqui ó posso ter até formação de espuma no óleo ou degradação dos aditivos no óleo não é mudança na viscosidade Então não vai ter aquela função de lubrificar e criar uma camada protetora entre os dentes das engrenagens uhum posso ter muitas partículas de metal por exemplo não é OK se eu tenho partículas de metal no olho significa

que tá desgastando algum componente metálico dentro da caixa multiplicadora que geralmente são as engrenagens Ok ou outros parâmetros posso ter por exemplo presença de água ou presença de de sílica e diferentes componentes que podem indicar algum problema no dentro da caixa multipli e aqui por exemplo vemos como é que vai sendo acompanhamento contínuo não é ao longo do tempo eu veio eh eh aqui a quantidade de partículas metálic né aqui foi uma parada aqui por exemplo para colher as amostras aqui outra não é É mas aqui vai aumentando a quantidade de partículas Metálicas em função

do tempo não é e aqui eu ve no início por exemplo ó a pista desse rolamento esse aqui é um rolamento né estava lisinha se estava nova praticamente né E aí foi foi passando o tempo não é aqui veio já começa um pouco mais desgastado e Aqui começa a desgastar mais não é então aqui eu indica que o rolete do rolamento se desgastou muito E isso também eh resultou em que o óleo nãoé puxou as partículas metálicas e na amostra de óleo que eu peguei eu identifiquei uma quantidade elevada de partículas não é aqui ó

por exemplo se eu deixar ultrapassar esse limite não é aqui ó eu posso até perder totalmente o multiplicador de velocidades aqui outra outra análise que muito utilizada não é eh como já tínhamos falado é o ultrassom certo é um pouco diferente ao que o pessoal utiliza com para fazer análise no nosso corpo mas o princípio é o mesmo não é OK tem um material semicondutor aqui que vai ser o transdutor e ele vai emitir som não é em frequências muito elevadas OK e ele vai ler o que volta não ele manda e lê o que

volta e aí ele faz uma interpretação do que que teve no meio por onde viajou esse eh esse ultrassom Ok como eu já falei é muito utilizado nas paz do aerogerador aqui temos duas opções não é às vezes eu uso só um emissor e ele vai ecoa e volta e vem aqui quando ele acha o furo não é ele vai me dar um pico aqui certo ou posso ter inclusive um emissor e um receptor em um lado e o outro ele vai mandar e vai receber e também vou ter um pico que vai indicar que

eu tenho por exemplo uma falha aqui na amostra que eu estô medindo Ok eh e aqui diferentes problemas na p não é aqui por exemplo eh aqui ó o adesivo que cola algumas partes internas a viga com a camada de compósito eh teve uma acabou saindo ou teve pouco adesivo não é aqui uma área de delaminação e aqui está o sensor de ultrassom não é aqui é delaminação área seca eh aqui uma eh porosidade não é aqui um descolamento da camada protetora Ok eh então Eh esse aqui é a a a camada de compósito do

aerogerador a pá na verdade não é Ok eh outro também é a videoscopia Como já tínhamos falado né então aqui na ponta desse cabo tem uma câmera ok e aqui o operador ele vai verificando certo eh vai guiando a câmera porque se vocês vem a caixa explicador ele é muito grande não é e eu não tenho eu só se tirar a tampa não é essa tampa aqui eu consigo só ver a parte superior das engrenagens para girar eu tenho que girar todo o aerogerador todo o rotor na verdade não é então não é possível porque

o aerogerador está parado e aí o pessoal vai e coloca a camarinha para ver lugares de difícil acesso e esse é a videoscopia certo eh Opa aqui mais uma imagem de Out trra som não é Ó aqui veia o pessoal utilizando na pá inclusive pode ser utilizado isso aí antes de montar a pá depois do transporte não é Ou na própria fábrica inclusive Ok e aqui ó videoscopia novamente esse esse essa e esse slide de Ultron pulou um mas era anteriormente Ok e aqui videoscopia né ele pode mostrar inclusive fraturas nos dentes aqui o desgaste

nos dentes das engrenagens não é e essa camarinha vai entrando aí em lugares de difícil acesso Ok eh outra análise também muito utilizado como já vimos é câmera termográfica ok aqui ó Isso é muito utilizado nos circuitos elétricos se eles estiverem aquecendo muito isso indica uma falha não é que venam 1 2 TR e esse terceiro que está com aquecimento então tem algum problema nesse circuito elétrico Ok ou nesse nesse componente elétrico Ok ou também pode ser utiliz em transformadores Ok eh então o pessoal faz o qu ele vai lá e deixa a câmera lá

instalada e coloca o aerogerador para funcionar não é E vai captando as as vai capturando assim imagens né porque não pode ficar gente lá em cima enquanto aerogerador está funcionando certo eh e por problema de segurança né então deixa lá vai coletando as imagens e como o aerador ele tem que estar funcionando para começar a aquecer não é um certo tempo então eh a câmera é deixada e depois o pessoal vai lá e coleta as imagens ok uma D uma das opções também para coletar dados para cms não é é o sistema escada lembra aquele

aquela Tinho que eu mandei que ele me mostrava tudo o que acontecia lá por exemplo na na cele a temperatura por exemplo no rotor no cubo a temperatura no eixo a temperatura na engrenagem isso aí por exemplo eu posso utilizar Eh esses dados como complemento não é OK então Eh o pessoal montou um sistema a parte para coletar algumas outras variáveis não é Ou a opção dois por exemplo À vezes o escada é tão completo e o aerogerador é tão completo que ele faz já essas medições não é tem diferentes tipos de escada um mais

completo que o outro e por exemplo se o escada não me oferece todas essas medições o aerogerador não tem todos esses sensores eu provavelmente tenha que instalar outro não é que seria a opção dois a opção um perdão a opção dois ela mostra ou ela não preciso instalar nada além porque o escada Já me dá todos esses dados Ok e aqui por exemplo podemos utilizar medições aqui da temperatura uhum de algum determinado componente que seria aqui esse rolamento não é e aqui são vários rolamentos não é T5 T6 T7 T8 T9 Ok e aqui ó

vemos por exemplo a velocidade não é a velocidade do vento e vem aqui por exemplo ó a velocidade do vento né Ela é é e começa a aumentar e a temperatura do rolamento começa a aumentar mas aqui veam ou começa a diminuir aqui eu já tenho um desvio não é aqui por exemplo também tenho outro desvio certo então o escada me mostra isso aí não é ele vai pegando por exemplo temperaturas dos Rolamentos e eu posso comparar de todos os meus aerogeradores e obviamente eu posso descobrir qual quais as aerogeradores que estão com desvio não

é aqui o cinco no início em velocidades baixas e aqui ó por ex por exemplo o oito também tá com um desvio não é Ok eh posso fazer outras correlações também com duas variáveis aqui ó a temperatura ambiente não é aqui perdão a temperatura do componente e a potência ativa obviamente entre maior for a temperatura ambiente maior será a temperatura do componente e entre maior também a potência ativa isso aí para pessoal de de elétrica não é é potência ativa potência reativa pessoal faz até aquela eh eh semelhança com o copo de cerveja não é

que ativa é o líquido a reativa é É A Espuma mas isso aí é para o pessoal de elétrica tem uma pessoa eu acho de elétrica ou tinha não sei se já desistiu Mas é para esse pessoal entre maior a potência obviamente a temperatura tem que estar mais alta né E se eu observar desvios nisso aí obviamente é um ício de que eu posso ter algum mau funcionamento aqui também por exemplo acompanhar os um determinado sinal não é ao longo do tempo ou ve aqui ele estava bem uniforme mas aí foi aumentando não é então

aqui esse aqui já tá indicando que eu estô próximo da falha Ok ou aqui por exemplo correlação com a aerogeradores vizinhos né ó em vermelho as medições de temperatura do rolamento do multiplicador ok aqui ó em eh ao longo do tempo não é aqui ó e em azul são as correlações eh com o mesmo sinal de dois aerogeradores vizinhos não é então ó aqui ó ele tá diferente né obviamente tá diferente então eu tô comparando com outros aerogeradores e me indica que existe algum problema aqui na temperatura nãoé isso aqui me indica uma falha certo

eh as vantagens as principais vantagens de u de utilizar esse sistema de cms eu posso planejar o a manutenção com antecedência né que eu já sei que a vida útil do meu equipamento está chegando próxima do fim não é então eu já até tinha uma atividade na na na aula passada disso aí não é eu posso por exemplo prever numa num horário de Pouco vento num dia de Pouco vento posso chamar oaste não é com antecedência e preparar todo esse serviço não é OK e isso aí eu obviamente mais rápido do que esperar que aconteça

a falha Ok eu evito danos e quebras dos componentes aqui por exemplo como eu já falei né os guindastes os equipamentos as peças o pessoal não é o custo e a duração da manutenção obviamente são reduzidos Ok E como eu já falei também ó eu posso associar com a previsão de venda não é para vento fraco fazer a minha manutenção e já para finalizar não é um contrato de manutenção por exemplo com cms o pessoal oferece por exemplo verificação completa periódica de todo o aerogerador ok pessoal vai lá e fazer um controle de torque do

reaperto e de torque e reaperto dos parafusos não é Ok ele vai verificar o óleo e se precisar vai fazer também a troca do óleo né vai coletar amostras e fazer essa análise para ver aquela curva de histórico de partículas no óleo por exemplo vai lubrificar todos os componentes aqui continuando não é vai por exemplo ver o ajuste dos Freios não é verificar e ajustar o sistema de freios e aqui ó monitoramento remoto 247 não é Ou seja as 24 horas do do dia 7 dias por semana ou seja o tempo todo né tempo contínuo

e a reação de falha né então esse aqui o diferencial Beleza o pessoal sempre vai ficar acompanhando meu aerogerador Ok e esse é um acompanhamento contínuo que é aac desse cms não é e por exemplo esses serviços já podem utilizar uma disponibilidade de 97% para o Parque Eólico n é Vimos que essa curva do custo começa a se elevar a partir de 95 de disponibilidade não é que que é essa disponibilidade por exemplo se eu tenho 8760 horas durante o ano o pessoal vai me oferecer ou vai garantir que por exemplo 95 96 ou 97%

dessas horas o meu aerogerador estaria pronto para produzir não é ele pronto para produzir e como vimos tem vários conceitos não é inclusive eh tem uns que não consideram por exemplo motivos de de força maior por exemplo como uma Tormenta ou falta de energia na rede não é na verdade é um tempo que eles vão garantir que o aerogerador está pronto para produzir Beleza eh execução de reparos e troca de componentes os serviços podem durar até 12 anos né Essa esses esse contrato e eles pem por exemplo ou seja utilizar cms não é o custo

desse cms é de 0,13 EUR por kWh não é se fizemos a conversão também é uma coisa mais ou menos o mesmo preço para instalar aqui no Brasil mas assim não tem muitos Também com esse sistema ok senhores então a nossa aula termina por aqui essa é a nossa última aula lamentavelmente não deu para fazer uma aula síncrona mas essa semana eu tô essas duas semanas estão muito corridas para mim Ok eh e eh então como eu já tinha falado não é nós eh eh na sexta-feira ou seja hoje quintta a manhã eu vou postar

a as resoluções todas dos eh dos exercícios né até o 14 porque o 15 ainda tá em tempo ável para entrega não é eh e na semana que vem de passar uma prévia das notas Ok eh então senhores eh foi bom eh a gente ter tido pelo menos contato virtual né remoto Teve gente que fez muita que participou muito Teve outra gente teve outras pessoas que não não não participaram um pouco mas você entende que elas ou se sobre entende que elas não tiveram dúvidas não é Ficou claro eu imagino mesmo com o meu sotaque

às vezes complicado eh Então pessoal eh sucessos eh Boas férias para vocês e eh eh Boas festas também n
