hola que tal bienvenidos hoy vamos a hacer unas pruebas de funcionamiento con este inversor cargador retrofit solís raid es un inversor muy interesante porque nos permite añadir baterías acumulación a cualquier instalación de autoconsumo formada por inversor de red o incluso también por micro inversores así que a través de este inversor cargador vamos a poder almacenar en batería los excedentes de la producción fotovoltaica para posteriormente este mismo inversor cargado retrofit va a poder sacar energía de las baterías para poder alimentar los diferentes electrodomésticos cuando la producción fotovoltaica no sea suficiente así que como veis es muy
interesante sobre todo en instalaciones de autoconsumo para como os digo poder añadir baterías y poder acumular los excedentes en este vídeo vamos a realizar la puesta en marcha del inversor veremos las primeras configuraciones realizaremos unas pruebas de funcionamiento y por último hablaremos acerca de las ventajas y de los inconvenientes de este inversor cargador retrofit solís bueno aquí podéis ver los accesorios que vienen incluidos con este inversor cargador como podéis ver nos adjuntar el soporte de pared este soporte tiene que estar correctamente fijado en la pared una vez que está fijado ya podemos colgar el inversor
sobre este soporte podéis ver que no se adjuntan también los tornillos y los tacos para poder fijar el soporte en la pared tenemos también aquí unos prensa estopa para los cables de comunicación para mantener el grado de protección los cables de comunicación entre el inversor y la batería al bmc de la batería en caso de utilizar unas baterías de litio comunicación camps aquí tenemos el cable de comunicaciones entre el medidor de energía y el inversor unos 5 metros por aquí tenemos los cables de potencia entre el inversor fotovoltaico y la batería positivo y negativo para
las baterías este cable iría desde el inversor hasta la caja de fusibles o protecciones y de ahí ya conectaríamos el cable que iría hacia las baterías podéis ver como también nos adjuntan la antena wifi para la monitorización por aquí tenemos la pinza o sensor encargada de medir la producción de los inversores fotovoltaicos esta pinza la tenemos que situar en el cable de fase que llega de los inversores fotovoltaicos que tengamos en la instalación para que este inversor cargador tenga en todo momento la lectura de la producción fotovoltaica por aquí podéis ver que también nos adjuntan

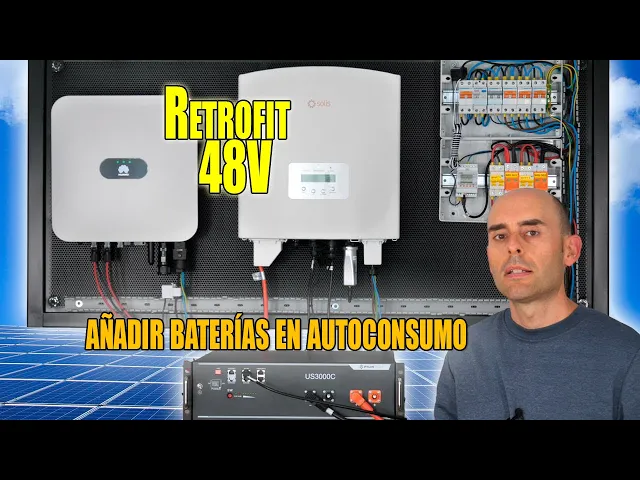

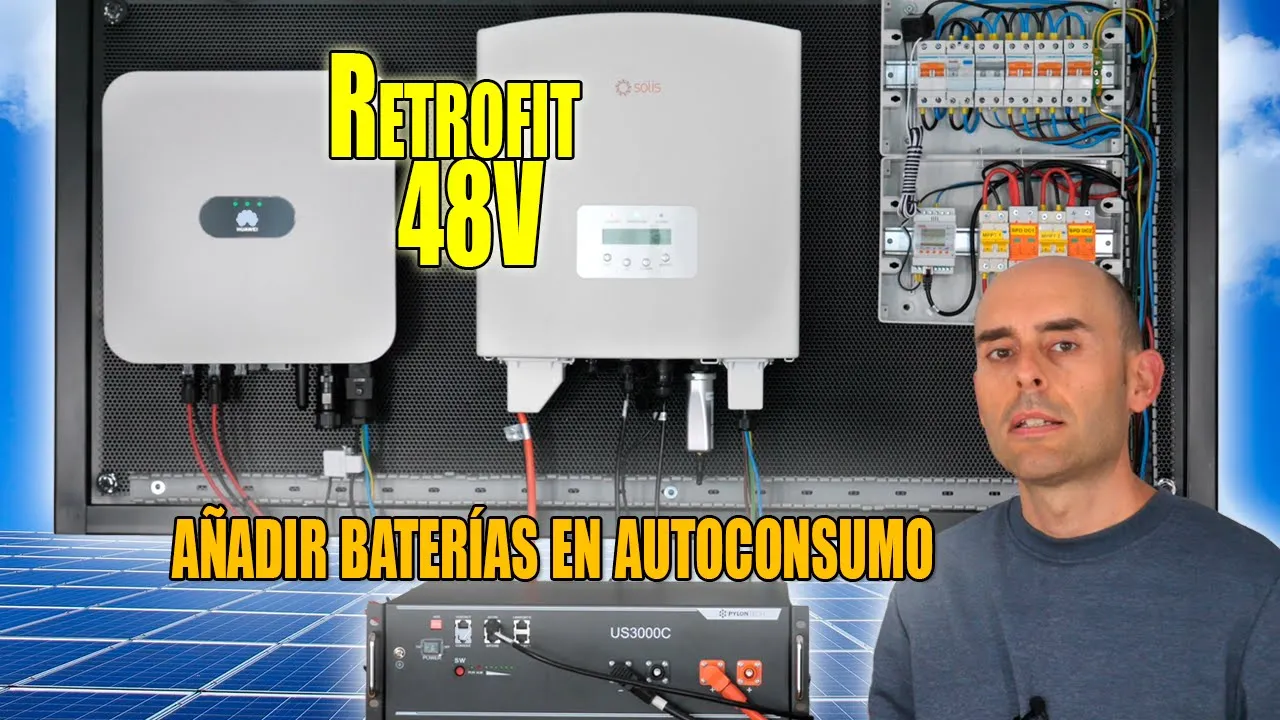

viene incluido el medidor de energía que va a ser el encargado de medir toda la energía importada y exportada de la red eléctrica como podéis ver es de medida indirecta lleva una pinza o sensor que tenemos que situar en el cable de fase que llega del acometida eléctrica por aquí podéis ver como ya tenemos instalado el retro solís en este caso junto a un inversor de red huawei sanz 2000 kateel el e1 podría ser cualquier otro tipo de inversor de red un fronius o se me a solas etcétera en este caso podéis comprobar como pese
a ser un inversor híbrido lo tenemos nada más que conectado con paneles fotovoltaicos por lo tanto el inversor huawei lo que está haciendo es convertir la energía que le llega de los paneles solares en corriente alterna lo está inyectando a la red eléctrica de nuestra vivienda y posteriormente cuando encendemos el retrofit lo que va a pasar es que todos esos excedentes fotovoltaicos toda la energía que nos sobra de los paneles solares el retrofit lo va a almacenar en la batería para posteriormente cuando nos haga falta esa energía el propio retrofit va a sacar energía de
la batería para alimentar los electrodomésticos que tengamos encendidos en ese momento cuando no tengamos energía solar suficiente aquí podéis ver con más detalle las conexiones eléctricas tenemos conectado por un lado la batería positivo y negativo 48 voltios que llegan a las baterías tenemos el cable de comunicaciones en este caso para baterías de litio protocolo cam el cable ya viene preparado junto a los conectores después tenemos también esta pinza que viene preparada junto al conector que es la encargada de medir la producción del verso fotovoltaico que tengamos en la instalación en este caso habéis visto que
es un jugaba después tendríamos este otro cable de comunicaciones que viene preparado también para comunicar con el bat y metro o medidor de energía que también viene incluido con el retro fit por aquí tenemos las conexiones eléctricas de corriente alterna tenemos la entrada bidireccional puesta a tierra neutro fase sería una entrada bidireccional por la cual vamos a energía para cargar las baterías los excedentes de la producción fotovoltaica del huawei y a su vez cuando encendamos algún electrodoméstico y no tengamos energía suficiente con la solar lo que va a hacer el retro fit es sacar energía
hacia los electrodomésticos por esta salida bidireccional por otro lado tenemos la salida de cargas críticas que está así sería una salida específica e independiente de la entrada bidireccional que bajo ningún concepto podríamos unir dado que se rompería el inversor y esta salida bueno pues es exclusiva como os digo para alimentar los circuitos que queremos que sigan funcionando ante un corte de suministro como puede ser un frigorífico neveras etcétera lo que queremos que siga funcionando cuando tengamos un corte de suministro es una salida que siempre está alimentada cuando estamos conectados a la red eléctrica está computada
y cuando perdemos la conexión con la red eléctrica ante un corte de suministro lo que va a hacer es alimentarse exclusivamente con la energía de la batería por aquí podéis ver la pinza que va a medir la producción fotovoltaica del inversor huawei en este caso tiene seguir hacia una flecha que tiene que apuntar hacia la red eléctrica o hacia la acometida en este caso como os digo la hemos colocado la pinza a la salida del inversor fotovoltaico en el cable de fase y luego por aquí tenemos el medidor de energía que es el encargado de
medir tanto la energía importada como la energía exportada como os comentaba ya viene cableado ya viene con de comunicación preparado luego estos cables en la parte inferior serían los que van a la pinza o sensor toroidal que en este caso ya viene pre de cableado y bueno esa pinza la tenemos que situar en el cable de fase que llega de la derivación individual del acometida y la flecha que viene serigrafiada en la pinza tiene que apuntar hacia el contador de la compañía hacia esa derivación individual de la compañía de distribución [Música] ah [Música] vamos a
comenzar con la puesta en marcha de este inversor retrofit para ello le vamos a alimentar desde la parte de corriente alterna vamos a subir el magneto térmico de corriente alterna así como también el magneto térmico que tengamos asociado al bat y metro o medidor de energía así que en este paso pues bueno pondríamos en funcionamiento tanto el inversor retrofit como el medidor de energía vamos a ir a la pantalla del inversor y bueno podéis comprobar como ahora nos está marcando un aviso de alarma en este momento pues bueno no tenemos configurada la batería y tampoco
el medidor de energía así que nos están indicando que la comunicación acá es incorrecta con la batería no está detectando la batería así que bueno vamos a comenzar con las primeras configuraciones para la puesta en marcha para ello nos vamos a ir con el botón enter a la configuración vamos a ir a settings y vamos a configurarlo primero en la fecha y la hora podemos ir pasando los diferentes dígitos con el botón de enter cambiamos con la flecha hacia arriba y hacia abajo y bueno simplemente para validar salimos con el botón de escape vamos a
ir ahora a los ajustes avanzados para configurar tanto el código de red la batería así como el medidor de energía para eso nos vamos a ir como os digo a ajustes avanzados aquí tenemos que introducir una contraseña que por defecto es 10 pulsamos enter y bueno pues tenemos que seleccionar el código del país dependiendo del país donde estemos en este caso para españa es r de 1699 en el listado pues bueno tenéis que seleccionar el código de red de vuestro país pulsamos enter para validar vamos a seleccionar ahora la batería el modelo de batería para
ello tenemos que ir a battery control vamos a seleccionar baterías l y aquí del listado tenemos que seleccionar la batería que vamos a instalar en este caso para el 11 pero no podéis ver como en el listado hay más modelos incluso también podemos meter manualmente los parámetros pero como os digo en este caso lo vamos a probar con una batería bailón tec así que vamos a seleccionar del listado de este modelo concreto de batería que sería este pulsamos enter tenemos que seleccionar la descarga máxima que queremos realizar se recomienda hasta un 20% lo dejamos así
y aquí podríamos forzar una carga desde la red eléctrica si por ejemplo la batería durante la noche se auto descarga podríamos seleccionar que bueno pues cuando llegue al 10% se cargue automáticamente para no descargar nunca más allá de ese 10% siempre queremos dejar un 10% en la batería y bueno pues lo dejaremos así pulsamos enter y ya lo tendríamos configurado vamos a seleccionar ahora también el medidor de energía para ello tenemos que ir a este apartado storage en el isset entramos y vamos a seleccionar del listado el medidor de energía que corresponde al que tenemos
en nuestra instalación en este caso un medidor monofásico y bueno también sería recomendable seleccionar aunque ya viene por defecto el modo de funcionamiento que en este caso el más habitual y el más recomendable es el modo shell use este sería en el funcionamiento en el cual el inversor bueno pues va a guardar en la batería los excedentes fotovoltaicos y cuando sea necesario va a sacar energía para alimentar las cargas los receptores que tengamos en nuestra vivienda así que lo vamos a dejar en ser use y bueno ya tendríamos configurado tanto el código de red del
país la fecha la hora del inversor tendríamos configurado también la batería y tendríamos configurado correctamente el medidor de energía una vez que hemos realizado estos primeros ajustes es recomendable comprobar que la lectura del bat y metro o medidor de energía es la correcta así como también la lectura de la pinza o sensor que va a medir la producción del inversor fotovoltaico que tengamos en la instalación para ello nos vamos a ir a información vamos a ir al apartado de meter info y aquí podéis ver que correctamente nos está dando los valores que está midiendo el
medidor de energía en este momento podéis comprobar como el valor positivo nos indica que estamos inyectando excedentes hacia la red eléctrica unos tres kilovatios de excedentes y el resto de las lecturas que nos está proporcionando el medidor de energía o bhatti metro también podríamos comprobar bueno pues la lectura de la pinza que está exclusivamente nos da la lectura de la producción del inversor o de los inversores fotovoltaicos que tenemos en la instalación así que habéis podido comprobar cómo tenemos por un lado la lectura del bat y metro que nos indica la energía importada y exportada
y por otro lado esta pinza o sensor que nos está dando exclusivamente la lectura de la producción fotovoltaica en este caso dos kilovatios [Música] una vez como realizado todos los ajustes ya podemos poner en funcionamiento la batería para ello la vamos a encender tenemos que activar el interruptor en encendido el botón sw durante aproximada de 23 segundos esto sería para el modelo para el 11 y bueno pues podéis comprobar en la pantalla del propio inversor en el apartado de info vms podemos comprobar que efectivamente ya está comunicando la batería con el inversor retrofit podéis comprobar
como ya se ha apagado el led de alarma y bueno pues en este caso en la pantalla principal nos va a dar toda la información nos está indicando que la batería está normal en estado normal el dispositivo también está en estado normal y bueno pues nos va a indicar también la descarga en este caso esto no estamos descargando y la carga estamos cargando a unos 300 vatios que sería bueno pues lo que nos está sobrando de esa energía los excedentes que tenemos ahora mismo en la instalación el inversor huawei está produciendo energía de los paneles
solares y éste retrofit está cargando en la batería unos 300 vatios de excedentes fotovoltaicos hay que señalar que este inversor retrofit trae de serie una comunicación wifi que nos sirve para poder monitorizar de forma local pero si queremos monitorizar a través de internet con la aplicación que estáis viendo ahora en pantalla necesitamos un adaptador wifi externo que se vende por separado y ya tendríamos como os digo la monitorización para poder realizarla a través de internet en este caso podéis ver que nos da la información no sólo del retro fit sino que también nos da información
de toda la instalación nos está indicando en este momento que tenemos algo más de 800 vatios de producción fotovoltaica como tenemos nada más que 350 vatios de consumo en la vivienda los excedentes que son algo más de 400 lo estamos utilizando para cargar la batería como podéis ver así que el inverso retrofit lo que hace es cargar la batería con excedentes y cuando encendamos algún electrodoméstico y no tengamos suficiente con la energía solar va a energía de la batería para alimentar esas cargas que tenemos en la vivienda [Música] vamos a hacer una prueba desconectarnos de
la red eléctrica vamos a simular que hay una avería un corte eléctrico y bueno podéis comprobar como ahora mismo tenemos el inversor huawei que está en funcionamiento está acoplado a la red eléctrica está inyectando toda la producción solar fotovoltáica a través de la instalación eléctrica de nuestra casa y por otro lado tenemos el inversor retrofit que está cargando la batería con esos excedentes fotovoltaicos y a su vez cuando sea necesario va a sacar también energía de la batería tenemos conectada a la salida de backup la iluminación de esta estancia y bueno pues vamos a comprobar
al bajar el magneto térmico lo que ocurre cuando hay un corte de suministro vamos a bajar el interruptor en general ahí podéis comprobar cómo se ha ido durante unos segundos la iluminación de esta estancia y posteriormente el inversor retrofit está sacando energía de la batería para poder alimentar esta salida de backup ahora mismo pues bueno tenemos desconectado el peso de huawei que no va a poder seguir produciendo energía debido a que no está sincronizado con la red eléctrica dado que ya está desconectado y en este caso pues bueno tendríamos el aporte de la energía que
tenemos en la batería para poder alimentar la vivienda a través de esta salida de backup así que hay que tener en cuenta que cuando perdemos la conexión con la red eléctrica el inversor retrofit va a seguir funcionando con la energía de las baterías pero no vamos a tener producción fotovoltaica debido a que el inversor fotovoltaico no está acoplado en este momento a la red eléctrica sólo tenemos alimentación a través de la salida de backup y a través de la energía que tenemos en las baterías bueno ya por último vamos a hablar acerca de las ventajas
y de los inconvenientes de este inversor cargado retrofit en el apartado de ventajas yo destacaría que bueno es un inversor es muy sencillo de instalar sobre todo porque ya viene preparado con todos los cables y todos los conectores necesarios para la instalación viene incluido el bat y metro medidor de energía e incluso la pinza que va a medir la producción fotovoltaica así que bueno como os digo viene con todos los cables y todos los conectores preparados lo que hace que sea una instalación muy sencilla por otro lado también destacar que es un inversor compatible con
cualquier instalación de autoconsumo con inversores de de red e incluso también sería compatible con micro inversores que bueno pues ya sabéis que es otra variante de los inversores de red que tenemos en las instalaciones de autoconsumo en el apartado de desventajas señalar que bueno es un inversor que tiene una potencia limitada a 3000 voltio amperios esto quiere decir que en el mejor de los casos nos puede dar 3.000 vatios de potencia máxima de salida tanto hacia la salida bidireccional como hacia la salida de cargas críticas el máximo serían esos 3.000 vatios que bueno cuando hablamos
de baterías de 48 voltios serían 60 amperios máximo de carga descarga así que como veis tiene una potencia limitada a 3.000 vatios por otro lado también señalar que ante un corte de suministro en una instalación de autoconsumo habéis podido comprobar como el inversor es capaz de seguir funcionando con la energía de las baterías pero hay que señalar que toda la parte de fotovoltaica se desconectaría así que ante un corte de suministro sólo tendríamos el aporte del inversor retrofit a través de la salida de cargas críticas y con la energía de las baterías perderíamos toda la
parte de fotovoltaica debido a que los inversores fotovoltaicos no estarían acoplados a la red eléctrica por último también señalar que bueno pues en estas pruebas de funcionamiento que he realizado he tenido algunos inconvenientes he investigado un poco y bueno me comentan que bueno pues hay que realizar unas actualizaciones de firmware que van a ser necesarias debido a que bueno cuando utilizamos el inversor retrofit con uno o dos módulos de batería no hay problema pero a partir de cuatro o cinco módulos parece que ya empieza a haber algún problema y antes de tener algún inconveniente con
el inversor a actualizar o limitar la corriente máxima de carga y descarga así que esto sería un inconveniente que no solo en solís sino en muchos otros fabricantes está ocurriendo que están llegando los inversores y en actualizaciones correspondientes y que bueno pues que puede ser bastante delicado ponerlo en funcionamiento sin tener la última actualización de firmware así que bueno esto sería un poco los detalles a tener en cuenta en cuanto a este inversor cargado retrofit espero que os haya parecido interesante y hasta la próxima [Música] y y y [Música]
