Como instalar INTERRUPTOR TOMADA em menos de 5 minutos? 🤔👀

bem-vindos a mais um tutorial super fácil aqui da engal e na aula de hoje você vai ver como instalar um interruptor mais tomada com jados em uma mesma caixinha de forma profissional Pode até parecer uma coisa simples mas eu já vi muita gente fazendo isso bem errado e fica perigoso tá para você que é novo aqui no canal se inscreva ativa o Sininho das notificações Afinal Super Fácil de hoje ele tá show de bola bom antes de começar essa instalação vou te falar a dúvida mais comum que toda eletricista todo seguidor aqui do canal me

pergunta André eu posso instalar esse interruptor mas a tomada conjugada aí juntos no mesmo circuito ou eu preciso ter dois circuitos separados um para iluminação e outro para tomada a resposta a gente tá na nbs 5410 que fala que em locais de habitação ou seja apenas nas residências os pontos de iluminação eles podem ser alimentados por circuito comum ou seja junto à tomada desde que atendam as seguintes condições a corrente de projeto iluminação e tomadas não deve suportar 16 A B os pontos de iluminação não sejam alimentados em sua totalidade por um só circuito de

iluminação e tomadas e c os pontos de tomadas não sejam alimentados em sua totalidade por um só circuito de iluminação mais tomadas Resumindo isso aí então pode ser feito sim usando apenas um circuito Mas é em um ponto específico ou outro tá não pode ser feito em toda a instalação todo lugar que tiver interruptor tomado você vai pôr né E precisa sim de um circuito de iluminação separado de tomadas Eu particularmente eu só faria isso em caso de uma reforma pontual onde não dá para passar novos cabos ou tem a necessidade de uma carga baixa

naquele ponto tá somente isso nada mais entendidos agora que já vimos então que pode fazer esse tipo de ligação Bora transformar aquela caixinha que tem apenas uma tomadinha é uma caixinha com interruptor de tomada ali né sem ter que passar novos cabos de iluminação seguindo as orientações da própria Norma aí reparem que temos três cabos aqui dentro dessa caixa né o Cabo Verde ele que tende a ser o terra o cabo azul que provavelmente é o neutro e o cabo preto que tende a ser a fase OK André mas assim tá lindo né a instalação

profissional tá tudo no padrão de cor Mas e se os cabos forem tudo numa mesma cor como é que eu descubro para você conferir quem realmente é quem a primeira coisa é olhar os cabos que estão ligados nos Bornes das extremidades da tomada esses cabos esses dois cabos aqui eles tendem a ser os cabos de fase neutro porque o Terra sempre vai est no meio dessa tomada Além disso eu recomendo também usar um multímetro na escala de tensão alternada essa do V com o tiozinho aqui tá primeiro coloco as pontas de prova nos Bornes das

extremidades e confirma a tensão aí como no nosso caso aqui é monofase 127 vai dar próximo aí aos 127 V se for monofase 120 vai dar 220 em seguida manté a ponta de prova em um dos bordes aqui eu vou deixar no que eu acho que é de fase e encoste a outra ponta de prova na parede ou em um ponto que né vai est você considera tá Aterrado você vai ver que a tensão vai cair para próximo da metade disso isso nos mostra que tende a ser esse aqui o cabo de fase para você

confirmar troca a ponta de prova agora pro B que você acha que é o neutro e mantém a outra ponta de prova na parede a tensão deve cair para mais próximo de 0 V tá então aqui confirma que é esse aqui é o condutor de neutro tá e o outro é a fase mesmo o que restar tende a ser o Terra Além disso Pessoal esse teste com multímetro ele é um pouco mais profissional mas né muita gente tem multímetro em casa então dá para testar seguindo esse passo a passo mas tem também o detector de

tensão o pessoal usa chavinha de teste Apesar de eu não gostar aquela que acende luzinha mas o detector de tensão você aproxima ele o cabo que acender apitar esse detector de tensão ele é o cabo de fase né O que vai estar energizado então é uma forma de testar também com segurança Agora sim cabos identificados a gente pode desenergizar o circuito e fazer a alteração para que uma lâmpada funcione nós precisamos do neutro e da fase só que para poder controlar a lâmpada nós precisamos aí de um interruptor a principal função do interruptor é bloquear

a passagem de energia até a lâmpada então a fase ela entra no interruptor e o cabo que sai do interruptor em direção à lâmpada ele muda de nome ele passa a se chamar retorno que ele é a fase interrompido ou não Tá bom com esse outro conceito assimilado O que que a gente precisa fazer isso mesmo fazer uma derivação no cabo de fase para o interruptor e uma derivação no cabo de neutro só que o neutro a gente vai levar direto ao ponto onde será instalado a lâmpada assim como o novo cabo de retorno que

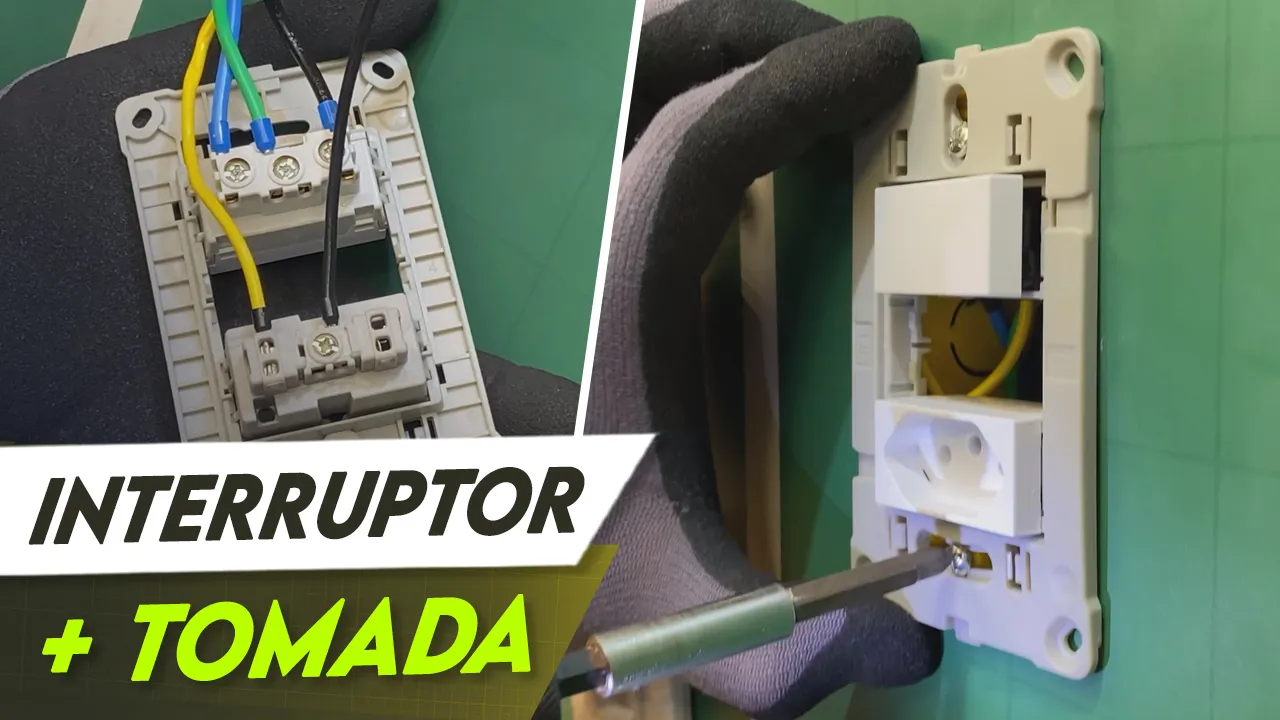

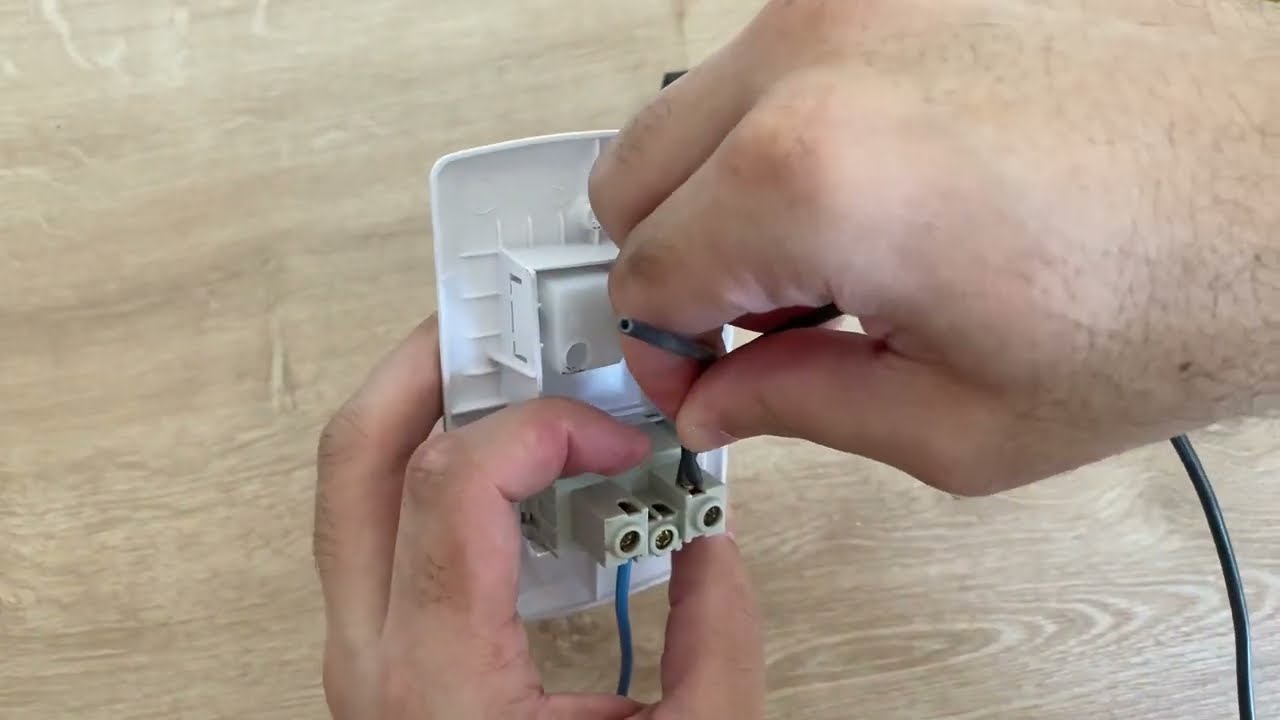

sairá aí também do interruptor tá agora vamos fazer as conexões aí dos cabos um dos cabos de fase nós vamos aí ligar né no Born central do interruptor e o outro cabo nós iremos ligar aí na tomada ou fazer uma derivação do cabo né no Bor do lado direito olhando né a tomada de frente a gente já descobriu que esse aqui a de fase Além disso eu tô usando também terminais da XT na ponta dos cabos para dar um melhor acabamento e uma segurança né na minha conexão Afinal colocar o cabo direto aqui ele pode

dar um ma contato em pouco tempo de uso né com o terminal a gente acaba deixando aí um serviço mais profissional e mais seguro tá já aí o retorno Nós ligamos aí no borne lateral do interruptor e o cabo de neutro no Borno esquerdo da tomada ou até fazendo uma derivação direta no cabo da tomada aí também Tá bom agora lá na lâmpada Nós ligamos aí o cabo de retorno no borne Central né do bocal e o cabo de neutro no borne da Rosca E aí tá pronta a nossa ligação agora basta finalizar né prendendo

aí tudo no lugar porém antes de colocar os acabamentos liga o disjuntor e veja se a lâmpada tá funcionando se a tomata tá funcionando tá bom esse mesmo procedimento ele pode ser feito com conectores a mola ao invés de usar fita isolante aí particularmente Hoje eu só faço emenda usando conectores da vago aí que são conectores à mola fica mais seguro é reaproveitável além de ser muito mais rápido também tá viram não é nenhum Bicho de Sete Cabeças né só que isso é um tutorialzinho pequeno para resolver um problema pontual que talvez você tenha aí
