Hola qué tal bienvenidos hoy vamos a analizar en este vídeo el modo de funcionamiento retrofit en los inversores híbridos de ye dado que es una pregunta que nos soléis hacer habitualmente debido a que bueno pues muchos de vosotros tenéis una instalación formada por microinversores o por inversores de red que no tienen posibilidad de poder conectar batería así que bueno pues a veces nos preguntáis si es posible conectar un inversor híbrido en la instalación para poder Añadir acumulación para poder almacenar los excedentes de la instalación y posteriormente utilizar esa energía así que bueno en este vídeo
vamos a realizar la instalación de este inversor de y en una instalación habitual formada por microinversores o por inversores de red y Bueno pues también vamos a realizar una prueba de funcionamiento para ver que esto sea posible así como al final del vídeo Bueno vamos a valorar un poco este modo de funcionamiento vamos a enumerar las ventajas y los inconvenientes y compararlo también con otras opciones que hay en el mercado Como por ejemplo los inversores retrofit o los inversores cargadores victron que también sería otra opción a tener en cuenta Así que vamos a comenzar con
este análisis de El inversor híbrido de y en el modo retrofit Este vídeo está patrocinado por nuestra tienda especializada en fotovoltaica desde donde pueden adquirir componentes para su proyecto en energía solar a precios muy competitivos y con servicio postventa incluido partiendo de la base de que tenemos una instalación solar formada por un inversor de red que no tiene opción de poder Añadir baterías o por microinversores Pues bueno podríamos Añadir un inversor híbrido de esta forma conectarías eh en el puerto Gen la instalación solar que tenemos conectarías en la parte de grid la entrada de red
una batería y el sensor toroidal que va a medir la energía que estamos comprando o la energía que nos está sobrando y estamos inyectando a red Así que como veis es bastante sencillo el inversor simplemente lo que va a hacer es eh almacenar en la batería los excedentes de la producción solar y posteriormente cuando no tengamos suficiente producción solar para alimentar los consumos el inversor va a sacar energía de la batería para alimentar los consumos por ejemplo por la noche así que bueno como veis es bastante sencilla esta instalación eh tenemos otra forma de poder

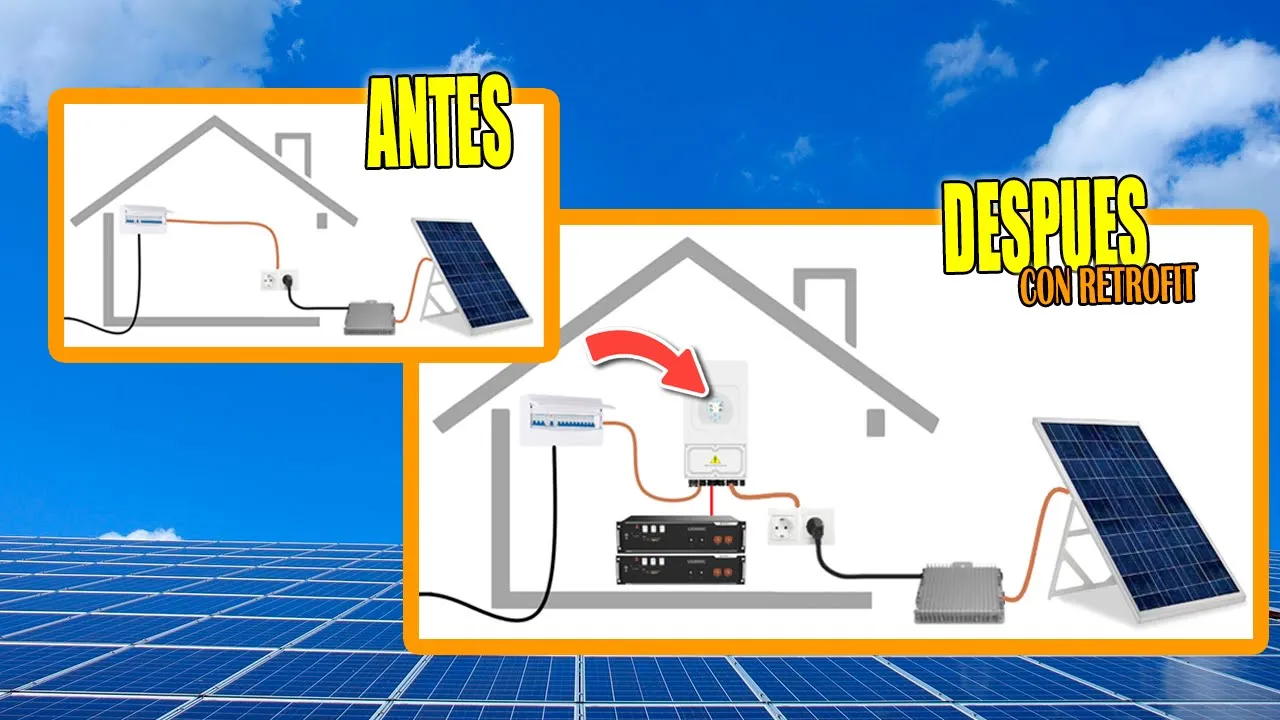

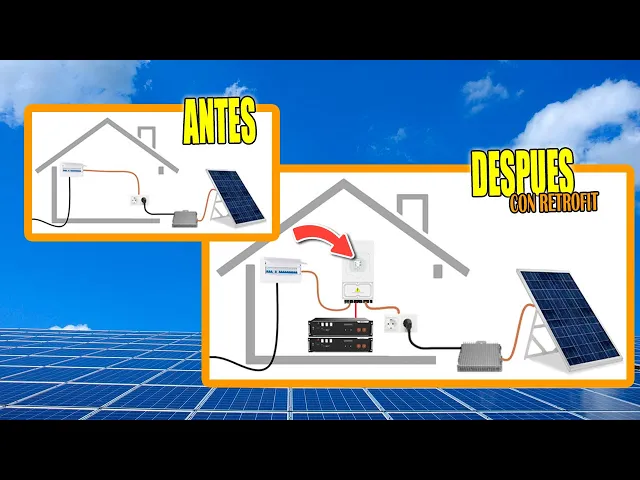

realizar esta instalación En caso de que queramos tener eh un backup que queramos tener energía en caso de que haya un corte de suministro y en ese caso pues bueno eh tendríamos que conectarlo eh de esta otra forma H tendríamos que conectar la entrada de red en grid y luego ya en loa tendríamos que conectar todas las cargas que queremos que sigan funcionando en caso de que haya un corte de Electricidad Así que tendríamos estas dos formas de conectarlo esta que sería más sencilla y luego esta otra que es un poco más compleja pero bueno
nos permite poder tener un respaldo En caso de que haya un corte de electricidad en cuanto a la potencia disponible en este tipo de instalaciones va a depender de la potencia que tenemos contratada de la potencia nominal del inversor de La potencia de la instalación solar así como también de la potencia eh que podemos sacar de la batería es decir si la batería es más pequeña o más grande vamos a estar limitados a a una cierta corriente de carga y descarga por lo tanto pues bueno en este tipo de inversores de 6 kw como veis
podríamos llegar a sacar 6 kw que se sumaría con la potencia que tenemos contratada para en este caso tener 10 kw en el mejor de los casos si tenemos suficiente energía solar o si tenemos energía solar más eh capacidad en la batería para poder sacar eh Hasta los 6 kw que como os digo es lo máximo que nos puede dar Este modelo Así que esta sería la potencia que tenemos disponible en este tipo de instalaciones si optamos por este otro tipo de instalaciones que hemos visto en la que tenemos una salida de backup aquí ya
no podríamos sumar la potencia contratada con la potencia del inversor dado que estamos aislando la la red eléctrica la estamos aislando de la salida del oaz para poder estar cubiertos ante un corte de Electricidad vamos a comenzar con la prueba de funcionamiento podéis ver que ya tenemos el inversor conectado tenemos por un lado la batería positivo y negativo hacia la batería tenemos el cable de comunicaciones hacia el bms de la batería estos cables que son los que van hacia el sensor toroidal la pinza oct en el pin número tres tenemos el blanco y en el
pin número cuatro el negro y luego tenemos que tener en cuenta la posición de la pinza para que mida correctamente la energía importada y exportada hacia la red eléctrica aquí podéis ver que hemos conectado en la entrada de grid la red eléctrica aquí tenemos fase neutro toma de tierra hacia la red eléctrica y Tenemos también en el puerto Gen aquí tenemos acoplado un microinversor en este caso tenemos fase neutro toma de tierra hacia el microinversor una vez que tenemos todas las conexiones eléctricas ahora vamos a encender el inversor tenemos que pulsar el botón inferior en
la posición on y vamos a subir también el Magneto térmico de corriente alterna y podéis ver como ya se enciende la pantalla ahora lo primero que tenemos que hacer es configurarlo en este caso lo primero que vamos a configurar es la batería vamos a ir a ajustes battery settings aquí tenemos que poner modo litio Y bueno pues aquí se recomienda ajustar los parámetros correctamente en este caso vamos a utilizar una batería de 200 amp h y vamos a configurar también la corriente máxima de carga y corriente máxima de descarga validamos los ajustes y volvemos a
entrar aquí podemos configurar Si queremos cargar desde la red eléctrica o desde un grupo electrógeno lo vamos a desmarcar en la siguiente pantalla en la tercer pantalla podemos configurar la descarga máxima en este caso lo vamos a poner al 20% y también tenemos que ir a assistem Word Mode aquí tenemos que poner el modo de funcionamiento 0 export eh vamos a marcar cer export tu Z esto solar cell lo podemos dejar para poder inyectar a red los excedentes Y bueno pues aquí validamos estos ajustes volvemos a System Word Mode aquí tenemos que marcar Time Of
use y aquí tenemos que bajar la capacidad de la batería hasta la descarga mínima que creamos oportuno vamos a dejar toda la columna al 20% para que se descarguen todos los tramos horarios y validamos ahora ya tendríamos configurado tanto la batería como el apartado System Word Mode aquí podéis ver que tenemos toda la configuración de la batería la descarga máxima al 20% y ahora nos iríamos al apartado de Gen Port Aquí vamos a configurar el inversor para poder acoplar los microinversores en el puerto Gen simplemente marcamos esta opción y validamos y ahora al salir a
la pantalla principal Vais a ver como pasados unos segundos tiene que aparecer un icono que nos va a indicar que ya eh se va a acoplar el microinversor los microinversores que tenemos en el puerto Gen ahí podéis ver se escucha el relé y bueno podéis ver como ya nos aparece el icono del microinversor ahora lo que está haciendo el microinversor o los microinversores en este caso que tenemos acoplados es sincronizar con la red van a pasar unos minutos hasta que los microinversores que están conectados en el puerto Gen comiencen a producir energía ahí podéis ver
cómo ha subido la producción del microinversor dado que ahora ya están empezando a funcionar los microinversores que tenemos acoplados en el puerto Gen y eh Bueno pues podéis ver que la información que nos da esta pantalla principal de la instalación sería por un lado la entrada de fotovoltaica como podéis ver marca acero debido a que bueno pues no tenemos eh utilizada esta entrada que tiene este inversor no tenemos ninguno de los dos mppt utilizados dado que estamos conectando los paneles solares a los microinversores que ya teníamos en la instalación y Bueno pues tenemos la información
de la batería en este caso bueno podéis ver que el estado de carga es del 38 por aquí nos indica que está cargando con con energía solar de de los microinversores eh unos 900 W que estamos cargando tenemos la información de de la vivienda de los consumos en este caso tenemos unos 207 W aproximadamente de consumo ahora mismo en la casa y Tenemos también la información de la red eléctrica en este caso nos daría la información de de lo que estamos cogiendo de la red eléctrica como veis es apenas 0,02 hay un pequeño margen de
de tolerancia en este caso 0 W ahora podéis ver así que bueno pues en este caso lo que está ocurriendo es que bueno pues con la producción del microinversor estamos alimentando la casa y aparte Estamos cargando la batería con esos excedentes como podéis ver Estamos cargando la batería con algo más de 1 kw debido a que tenemos unos 1394 W de producción de los microinversores y como os digo pues bueno la prioridad sería alimentar las cargas los consumos de la casa y si sobra energía lo cargarías en en la batería podéis ver como la producción
solar ha disminuido dado que hay bastantes nubes podéis ver que bueno pues ahora mismo tenemos unos 1000 W de producción de los microinversores y lo que vamos a hacer ahora va a ser aumentar los consumos para que veáis el tiempo de respuesta del inversor de y sacando energía de la batería para alimentar y para intentar no energía de la red eléctrica Así que vamos a encender una estufa y ahí podéis ver como muy rápidamente Bueno pues se detecta el consumo y automáticamente el inversor empieza a sacar energía de de la batería para no energía de
de la red eléctrica como veis ahora mismo los consumos Siguen alimentando con la energía de los microinversores y con la energía de la batería para no energía de la red eléctrica en cuanto a las ventajas y los inconvenientes que le hemos encontrado a este sistema después de haber realizado estas pruebas de funcionamiento podríamos destacar que quizá una de las ventajas principales es que es muy fácil de instalar sobre todo en este modo de funcionamiento donde acoplamos la entrada de red en el puerto grid y que junto con la pinza que ya viene incluida con el
inversor hace que sea una instalación muy sencilla también destacar que bueno pues incluye dos entradas de mppt Así que esto le diferencia de otras soluciones que hay en el mercado para poder Añadir acumulación en una instalación de autoconsumo por lo tanto tenemos disponibles dos entradas de mppt para una ampliación o para para realizar eh uso de ellas etcétera así que bueno sería quizás la ventaja principal respecto a otras soluciones que hay en el mercado en cuanto a las desventajas señalar que eh la monitorización Por el momento no permite monitorizar darnos gráficas o estadísticas de la
entrada Gen Cuando tenemos acoplados inversores o microinversores por lo tanto no podemos ver esa producción solar desde la monitorización creemos que es algo fácil de solucionar pero por el momento no no se pueden ver como os digo esas gráficas y esas estadísticas de la producción solar en en la monitorización destacar también que bueno pues el vertido cero no es posible cuando acoplamos inversores o microinversores en el puerto Gen dado que no tiene posibilidad de poder modular Esa esa entrada y tampoco tiene comunicación con los inversores o microinversores acoplados por lo tanto sí que podemos hacer
vertido cero de las entradas de mppt modulando esa esa entrada fotovoltaica pero el inversor no tiene capacidad de modular esta entrada de de Puerto Gen para poder realizar vertido cero Y por último también nos hemos dado cuenta de que bueno pues que el funcionamiento del inversor es más óptimo es más fluido cuando utilizamos las entradas fotovoltaicas los mppt que cuando hemos utilizado el inversor sin las entradas fotovoltaicas y solo acoplando el el inversor o microinversores en el puerto Gen Así que habría que tener en cuenta que bueno pues el inversor está diseñado para para utilizarlo
también con fotovoltaica y que funciona de forma mucho más fluida cuando tiene instalados paneles solares en los puertos mppt del inversor por último señalar que bueno pues respecto a otras soluciones que hay en el mercado aquí Bueno hemos puesto una comparativa podéis ver un poco los precios orientativos porque siempre me lo soléis preguntar Aunque bueno como os digo es orientativo aquí en algunos inversores cargadores como estos victron habría que tener en cuenta los accesorios necesarios y en ot otras soluciones como esta el sofar que bueno pues eh Ya trae todos los accesorios incluidos está pensado
exclusivamente para poder eh Añadir acumulación en sistemas de autoconsumo Y bueno pues veis un poco las las especificaciones las diferencias eh quizás este dl que hemos probado en este vídeo se puede comparar más con un victron de 5 kw destacar que quizás la diferencia principal es que disponemos con este inversor de y de dos entradas fotovoltaicas eh respecto a otras soluciones que ya no nos permite Añadir fotovoltaica en el propio equipo tendremos que ir añadiendo reguladores de carga o otros inversores de red así que bueno Pues habría que tenerlo un poco en cuenta eh como
conclusión decir que bueno nos ha gustado el funcionamiento del inversor pero lógicamente eh creemos que es más óptima la instalación de este tipo de inversores cuando vamos a hacer uso de las entradas de de mpt para sacarle mayor provecho al equipo y porque hemos visto que funciona bastante mejor así que bueno esto sería un poco las impresiones que hemos tenido después de haberlo probado durante unos días y después de haber realizado estas pruebas de funcionamiento Así que nada espero que os haya parecido interesante y hasta la próxima [Música]
