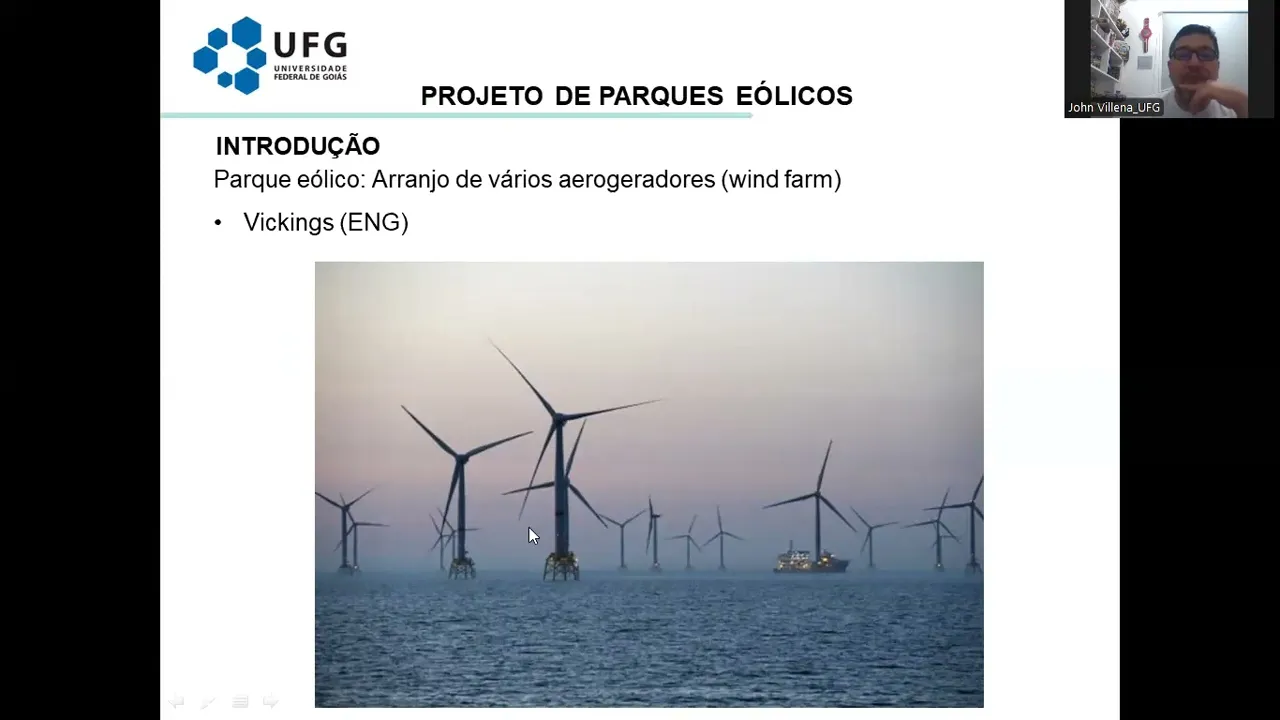

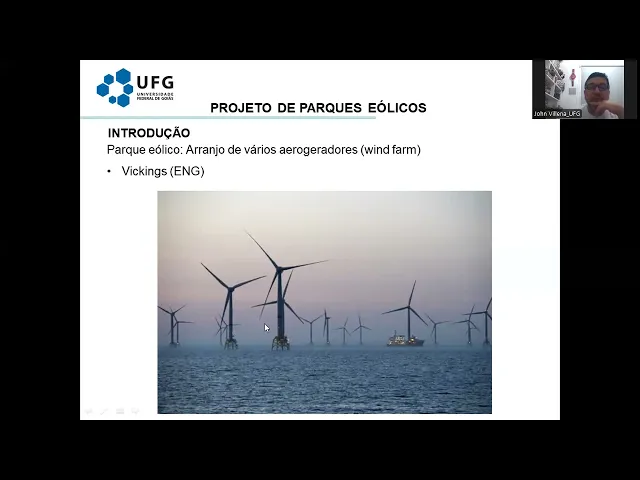

pessoal sejam todos bem-vindos ao nosso curso [Música] eh hoje vamos ter a nossa primeira aula de projeto de parques eólicos eh e vai ser uma aula introdutória Ok nas outras três que temos pela frente já vamos falar um pouco mais eh em detalhes de todos os aspectos e de todos os pontos importantes que temos que ter em conta na hora de fazer o projeto de um parque eólico ok nós podemos assim ver que inicialmente não é esses aerogeradores que esses equipamentos que estamos estudando Eles eh eram instalados isoladamente Ok os primeiros aerogeradores no Brasil ok
que são esses aqui eh de Fernando de Noronha e de Olinda não é OK esses dois aerogeradores já não estão mais operando não é mas foram os primeiros aerogeradores instalados no Brasil Ok esse aqui acabou chegou no fim da vida útil e foi eh depredado né o pessoal inclusive acabou tirando os cabos roubando muita coisa daqui e esse aqui caiu um raio ok lá na ilha de Fernando de Noronha e foi desativado só para você saberem não sei se dá para ver aqui ó na ponta desse aerogerador certo aqui na ponta tem tipo um uma
divisória não é esses aerogeradores eh são uns aerogeradores antigos que eles não giravam toda a pá certo não girava toda a pá apenas a ponta da pá certo essa ponta da pá deslocava mas era só para um freio aerodinâmico Tá bom então não era para controlar a potência do aerogerador senão que quando ele vai parar ele gira as pontas e para beleza mas eles eram instalados isoladamente não é então não poderia se configurar como um parque eólico certo mas já quando usa aerogeradores eles são eh instalados já eh em grupos de de mais de um
não é OK em grupos vamos dizer aqui Eu por exemplo o Parque Eólico de Macau no Rio Grande do Norte tem três aerogeradores aqui ó eh inclusive Eu quando trabalhava lá fizemos uns estudos nesse parque Não é esse aqui é um medidor da velocidade e direção do vento com laser vamos falar dessa tecnologia mais para frente também esse aqui é instalado numa plataforma numa eh estação de petróleo nãoé senão não sei se dá para ver aqui ó certo mas aqui é extraído o petróleo beleza e foi um parque da Petrobras inclusive até agora está funcionando
certo eh e já tinha três aerogeradores né eram pequenos inclusive mas eh eles já estão instalados eh em grupos de três e já podemos considerar um parque eólico certo eh e quando tem um parque eólico já temos outras características que temos que tomar em conta não é um dos eh dos pontos de atenção que já vimos inclusive nas aulas de aerodinâmica é o a esteira não é o wake o vento perturbado de um aerogerador cai no próximo beleza e isso acaba comprometendo o desempenho do Parque Eólico e isso obviamente tem que ser levado em conta
na hora do projeto desse parque eólio nãoé Geralmente os aerogeradores são alinhados não é as fileiras são alinhadas eh orientadas em relação à à direção preferencial do vento ao longo de todo o ano não se vocês vem aqui ó eles estão orientados o vento tá vindo da praia não é do litoral e assim nessa direção do vento a esteira de um aerogerador não ca no outro certo mas Lembrando que aqui e só temos três não é podemos ter inclusive mais aerogeradores ou por exemplo dependendo da direção que o vento vier não é no Rio Grande
do Norte no nordeste geralmente o vento tem uma direção preferencial o tempo todo Uhum mas por exemplo no no sul do Brasil ele já faz o giro não é ele já de manhã vem de um de um lado e à noite ele retorna ok então isso aí faz com que o aerogerador ele acabe girando não é pelo menos 360º Ok o rotor e obviamente Em algum momento a esteira de um aerogerador vai cair em outro ok aqui ó temos outro Parque Eólico também eh esse aqui é no Ceará quem já foi na praia lá praia
principal não é no calçadão lá de eh eh do de Fortaleza já deve ter visto esses aerogeradores não é eles ficam Lá próximo da praia Ok eh mas também eram três aerogeradores né apenas três aerogeradores Ok eh e aqui já também outro na Paraíba certo no município de Conde mas também três aerogeradores se alguém já foi para Paraíba e passou pela BR Não é esse aqui é a BR101 e os aerogeradores Estão próximos da tá ão do lado da BR não é ok aqui eu V mas eles também novamente estão posicionados de tal maneira e
de evitar que o a esteira de um caia no outro Ok eh e aqui já vemos um parque um pouco maior não é aqui o complexo Eólico de Osório ele tem 150 eh MW de potência né já são muitos aerogeradores veem aqui por muito tempo foi o maior parque eólico da América do Sul certo esse aqui vem é um solo tipo pântano como eu tinha falado e aqui que o pessoal precisou de colocar Fundações com umas Estacas de 8 m de profundidade não é para fazer a fixação desses aerogeradores Ok eh e atualmente nós temos
esse complexo Lagoa dos ventos que tem ó 230 turbinas eólicas em atividade né vamos dizer que cada aerogerador desses tem e 200 e 2 m não é então estamos falando em torno de 450 m eh de potência n muito maior do que o de Osório três vezes maior Então esse aqui fica no piagui Ok e é o maior complexo eólico do Brasil agora certo e a nível Mundial temos esse complexo Eólico de Ganzo Ganso que é um parque eólico uma um município né uma um estado lá da China que se caracteriza por um deserto né
eles têm um deserto aqui ó eles além de instalarem essas plantas eólicas não é também possuem a maior planta fotovoltaica do mundo de energia solar fotovoltaica certo e aqui ó e é 20 G né é muito assim é 20 eh 1000 MW certo a a gente tá falando que no Brasil já um de 460 MW já é grande Imaginem esse complexo aqui ok na China eh E também temos o caso dos parques eólicos offshore não é certo se vocês observam aqui uma particularidade a gente vai falar mais na frente percebam aqui que o rotor nesses
aerogeradores que se encontram na terra não é ele se encontra mais elevado mais distante da superfície né vem aqui a ponta da pá ela está bem próxima da superfície do mar certo aqui também ó elas ficam bem próximas da superfície do mar Ok isso tem a ver com eh eh o comportamento do vento não é mas vamos ver isso is mais na frente certo mas observem aqui que quando eu estou perto do mar ou estou no mar não preciso elevar muito o meu rotor não é vam aqu elele cai eh fica um pouquinho só em
cima da da da da base da Torre não é aqui eu se considerarmos essa ponta aqui OK mas isso aí vamos falar mais para frente ok no Brasil já sabemos que ainda não temos mas provavelmente nos próximos anos nós teremos os primeiros Empreendimentos eólicos eh offshore no mar e aqui o maior complexo eólico no mar que fica também Ah esse aqui O anterior e esse aqui fica na Inglaterra não é e esse aqui tem 3600 G Mew não é em instalação Beleza então obviamente aqui eu tenho uma quantidade muito grande de aerogeradores e eu tenho
que planejar muitas coisas quando eh eh Diferentemente de quando eu tô usando apenas um aerogerador não é eh Aqui no Brasil é uma coisa que não se vê muito n instalar apenas um aerogerador mais fora por exemplo eh morei um tempo na Alemanha um fazendeiro pode comprar um aerogerador e instalar na fazenda dele e tem apenas um aerogerador ok para eh produzir energia não é certo mas aqui no Brasil isso é um modelo que não se aplica muito certo mesmo também por custos não é E lembrando que quando eu compro em volume eu consigo ser
mais competitivo Ok eh e aqui temos muita logística não é para instalar esses aerogeradores e para operar também esse Parque Eólico nãoé tenho que ter um plano de manutenção as conexões entre aerogeradores não é aqui ó por exemplo as linhas subterrâneas que conduzem aqui ó a energia de um aerogerador para outro aer ou de um aerogerador até a substação não é tem que ter uma substação que vai fazer eh a elevação dessa energia para poder ser injetada na rede Ok tem as vias de acesso não é e tudo isso aí que é um diferencial de
quando de apenas de quando apenas Eu trabalho com um aerogerador OK e aqui também ó eh tem como eu já falei muito muito planejamento coordenação e projeto não é aqui ó por exemplo veam aqui esse aqui é um mapa eólico do Rio Grande do Norte aqui mais ou menos aqueles aerogeradores que eu mostrei de Macau estão mais ou menos por aqui Ok eh eu acho que por aqui mais ou menos que fica macal mas aqui ó esse Atlas eólico me mostra um mapa com diversas cores e cada cor tem uma velocidade média do ventre aqui
eu ve certo a 50 m de altura aqui Ó nesses lugares já tenho 9 m por segundo de velocidade média aqui não é aqui em vermelho eu tenho também um pouco mais em amarelo então todos esses lugares tem um um potencial significativo para instalar parques eólicos né aqui também tem uma serra aqui veia e aqui também tem boas velocidades de Vento certo mas Além disso também eu preciso ver se aqui ó vem aqui essas aqui são linhas de transmissão beleza aqui eu tenho linhas de transmissão o qual eu preciso também ter em conta na hora
de fazer o projeto de do Parque Eólico né porque por exemplo digamos não tem uma linha de transmissão próxima então o dono do Parque vai ter que arcar com essa eh essa ess de transmissão não é o qual é caro ou também subestação próxima não é se eu não tiver uma subestação próxima onde eu vou conectar meu Parque Eólico que é a subestação do sistema interconectado nacional interligado nacional aí fica complicado também então além de Vento certo eu tenho que ter linha de transmissão certo também eu tenho que ter condições para eu conseguir transportar os
equipamentos não é lembrem que tem un tamanho significativo né uma pá tem digamos 60 M certo se vocês já perceberam quando estamos estamos viajando eh na na BR ou numa GO ou alguma Rodovia se gente vê um caminhão ele tá escrito veículo Comprido comprimento 23 m né Imaginem um três vezes maior certo então tem ter tem que ter toda essa logística né além de ter vento eu preciso ter também tem condições de instalar o meu Parque Eólico né outra coisa também não pode ser uma área de proteção permanente Ok aquelas áreas que estão protegidas eh
pela legislação ambiental não é então a legislação ambiental estabelece que tem determinadas zonas que eu não posso instalar nada o que tem que ser conservadas e preservadas do jeito que estão porque são reservas eh ambientais certo também ó se eu identifico um lugar com um potencial bom eu vou precisar medir a velocidade e a direção do vento e outras variáveis também não é aqui ó esse ess Isso aqui é uma chamado de Torre anemométrica E eu instalo anemômetros que são equipamentos que medem a velocidade do vento ou birutas ou Wind B que são equipamentos que
medem a direção do vento e também eu vou instalar sensores de pressão temperatura e umidade que isso aí vai nos ajudar a determinar a potência do vento não é se vocês lembram lá eh da da aula de de aerodinâmica a potência do vento ela tem uma variável além da velocidade não é eu tenho a densidade e essa densidade é determinada em função da temperatura da umidade e da pressão que eu tenho num determinado local Ok e aqui essas Torres anemométrica a recomendação geralmente é que elas tenham aqui uma medição na altura do cubo do aerogerador
não é OK então a minha torre ela tem que medir pelo menos nessa altura esse aqui é o cubo lembrem e ela tem que medir pelo menos nessa altura né se meu aerogerador tem uma altura do cubo de 120 M Eu Tenho que medir em 120 met e pelo menos em outras três alturas acima de 50 m Ok então eu tenho que medir várias alturas tanto da velocidade quanto a direção e isso aí me ajuda muito na hora de fazer o projeto e eu dizer quanto que eu vou produzir não é se eu instalo digamos
determinado tipo de aerogerador numa quantidade x quanto é que eu tenho de eh de potencial para para gerar não é quanto que eu poderia entregar para o Sistema interconectado Nacional ou interligado nacional que o sistema que faz toda essa transmissão da energia elétrica quanto que eu poderia entregar certo e aqui ó esses aqui como eu já falei existem outros equipamentos que estão sendo utilizados nos últimos anos não é que eles dispensam a necessidade de instalação dessa torre certo e para instalar uma torre dessas por exemplo eu preciso de um licenciamento ambiental não é preciso tirar
uma licença ambiental para instalar essa Torre E essa torre aqui eu não sei se dá para ver aqui ó tem uns umas linhas aqui certo Esses são os cabos né esses são os estais que a gente chama Então são Torres que são estaiadas elas têm uns cabos de aço que prendem ela ao chão então certo ela é fixa é um ponto fixo mas por exemplo eu tenho esses equipamentos aqui ó que chamamos de laida não é que é um equipamento que emite um fecho de leer e ele vai fazer uma medição de até 300 m
de altura por exemplo não é tem outros que fazem até eh 4 km de distância também uhum e eh eles dispensam a necessidade de instalar torre né eles são complementares na verdade certo eu preciso ter uma torre Mas eu posso utilizar esses equipamentos para complementar essas medições a vantagem é que eu posso sair colocando eles em vários lugares da área onde eu quero medir não é e se eu tenho por exemplo mais fontes de dados menor vai ser a minha incerteza na hora de prospectar a potência não é Ou quanto que eu consigo gerar de
energia eólica se eu instalar um parque eólico nesse local aqui ó vemos como eu já falei a torre anemométrica não é tem que ter anemômetros aqui ó ah esse aqui é a a baliza não é balizamento aquela luzinha que fica piscando lá em cima geralmente em cima dos prédios não é tem que ter porque também é um é um é uma instalação de uma altura considerável não é aqui eu tenho o Wind Vein ou biruta que mede a direção do vento aqui anemômetro é anemômetro de copos depois vamos ver porque chama de copos não é
ele também mede a velocidade aqui dois anem certo posso ter outros equipamentos que medem a velocidade e a direção também por ultrassom aqui ó aqui eu tenho também o suprimento de energia que é um painel fotovoltaico né energia solar fotovoltaica porque geralmente onde vou instalar essa torre não temos energia certo aqui temos um sensor de temperatura e umidade que mais temos aqui o barômetro que mede a pressão certo aqui temos o data loger que é o equipamento que vai coletar todos esses dados não é temos um sistema de comunicação que por exemplo o pessoal vai
prisar eh o como são equipamentos que se encontram em lugares remotos eu não tenho condições de me deslocar todo dia para fazer a coleta desses dados então geralmente eles mandam esses dados até a base por eh sinal de celular ou por satélite e podemos também ter o piranômetro que mede a a irradiação do Sol certo eh um sensor de de precipitação ou pluviômetro não é e aqui como eu já falei eu posso ter aqueles anemômetros laser nãoé que são bem menores e que eu posso ir colocando em vários lugares da área que eu quero estudar
Ok Lembrando que às vezes eu posso ter até problemas de medição nãoé tem às vezes que esses sensores aqui eles dão defeito para o cabo que conduz por exemplo o sinal pode quebrar Pode ter um defeito certo ou pode ter problema nas baterias que armazenam essa energia ou simplesmente pode ter um passarinho que pousou em cima desse sensor e dá problema na medição não é veam aqui então a medição dos meus dados fica um buraco né um buraco aí sem medição um tempo que eu não medi certo e tem as regulamentações que que não não
permitem mais do que 5% não é do tempo de um ano Ok eh sem eh medições nãoé então por exemplo eu medi durante um ano certo aí eu vou apresentar os meus dados certo mas eu não posso ter mais do que 5% dessa quantidade de horas no ano sem dados Ok eh obviamente Se eu tivesse por exemplo eu posso utilizar esse anemômetro aqui para complementar por exemplo esse anemômetro aqui não é se esse aqui parou de medir como esse está próximo eu posso fazer uma compensação não é aíe anemômetro está a 100 m esse está
a 90 então eu faço uma interrelação entre os dois e completo A minha série mas mesmo assim eu não posso ter mais do que 5% desses preenchimentos Ok eh outra Outro fator importante não é é o relevo certo Como que é o terreno em cima do qual eu vou instalar o eh o os aerogeradores não é o Parque Eólico Isso aqui vai determinar como é que o ar flui através do terreno e por exemplo eu posso ter lugares onde o vento acelera Não é ele é mais rápido outros lugares onde eu não tenho vento Ok
então esse também são Dados importantes que eu preciso ter e inclusive para o transporte dos meus eh equipamentos não é tem software inclusive que eles tendo essas Eh esses dados de como é que é o relevo do terreno eles inclusive fazem eles traçam a rota por onde eu vou conseguir transportar o meu aerogerador né as partes do aerogerador eles fazem traçam a pista não é Ou a rodovia por onde eu vou poder n transportar o aerogerador e chegar sem problemas não é tem alguns casos inclusive que o pessoal teve que transportar com helicóptero que são
lugares muito de muito difícil acesso eh e aqui também temos a a a tela de um software não é aqui ó o software ele reúne todos esses dados de Vento de terreno como é que é a cobertura do solo não é se eu tenho areia se eu tenho água se eu tenho árvores Porque tudo isso aí vai influenciar na velocidade do vento que eu tenho em cima do terreno OK e ele faz o projeto nãoé ele coloca cada aerogerador num determinado lugar ok aqui veem esses simbolozinho em vermelho são os símbolos que me indicam aonde
que vão estar localizados os meus aerogeradores obviamente o software ele faz colocar o aerogerador no lugar que vai ter uma maior produção não é considerando Inclusive a esteira e tudo isso certo eh aqui né por exemplo vemos aqui os aerogeradores a direção do vento predominante ao longo do ano deve ser daqui do mar para aqui nessa direção e ele já colocou aqui oito aerogeradores não é e obviamente no lugar mais alto onde o vento é maior certo isso aí vamos ver também mais na frente porque o vento ele se comprime certo como ele tá aqui
eu tenho uma determinada altura de Vento antes da eh do Morro não é certo quando ele vai passar para Morro essa mesma quantidade de vento vai ficar com um espaço menor e aí ele vai acabar acelerar certo por isso que o software me mostra aqui que essa é a melhor localização para esses aerogeradores não é Lembrando que Erros podem custar muito caro certo eh por exemplo esse aqui é o caso do Parque Eólico de Lil grunt uhum eh e aqui ó eu tenho aqui eh Lil grunt veem aqui uma imagem como já tínhamos visto essa
imagem me mostra que a esteira não é a esteira de um aerogerador cai em cima do outro certo e veem aqui ó ele me diz que o espaçamento entre os aerogeradores é fundamental Não é para diminuir as perdas aqui ó nesse Parque Eólico de hornes Reef ele tem sete diâmetros ou seja se o diâmetro do aerogerador é 100 m ele separou 700 M os aerogeradores e as perdas pela esteira foram de 12,4 já aqui nesse Lil GR ó eles separaram 3,3 diámetros e as percas já foram para 23% não é quer dizer se esse Parque
conseguia gerar 100 MW pelas perdas ele produzia apenas 77 não é 77 MW 23 MW de perdas apenas por um posicionamento errado dos meus aerogeradores não é e inclusive um estudo nesse parque aqui ó certo e aqui ó ele me dá uma descrição né é um aerogerador tem um diâmetro de 92,6 m de diâmetro de rotor certo a altura do cubo 65 M veam que bem próximo não é os aerogeradores no mar Como já falei Eles são menores de na altura da da da torre do cubo Ok e a potência de ca aerogerador aerogerador de
2,3 MW certo então Eh aqui ó aqui fala em VF que fica eh Aonde que fica não é eh e eles fizeram um estudo que as e concluíram que as turbinas os aerogeradores estavam muito próximo e eles inclusive recomendaram tirar os aerogeradores entre um e outro n entre uma fileira e outro para otimizar o layout do Parque não é então Imaginem o um aerogerador a instalação de um aerogerador desses aqui em terra é pelo assim instalar tudo né custa pelo menos 8 milhões um de 2 MW certo 8 milhões na terra no mar é muito
mais caro certo então vamos falar de eh aqui uns 10 milhões de de de reais para instalar esse aerogerador para que por um erro de posicionamento não é eu preciso tirar eles para maximizar a produção do meu parque Ok então é isso um dos aspectos que a gente tem que ter em conta na hora de fazer o projeto do nosso Parque Eólico aqui como eu já falei também ó temos que ver a parte de conexão ao sistema elétrico não é se vamos ter lugar para conectar o nosso Parque Eólico no nordeste tem muitos lugares que
ficaram com o Parque Eólico instalado mas como não tinha linha de transmissão eles ficaram parados ok então também tenho que ter linha de transmissão para poder injetar essa energia que está sendo gerada não é OK E também o lugar exato né aqui ó o o software me dá uma coordenada onde eu vou instalar um determinado aerogerador ok aqui ó todos os aerogeradores vai me dar uma coordenada para cada aerogerador E como eu já falei também a consideração primária é maximizar a energia não é então colocar os aerogeradores nos lugares onde eu tenho maiores velocidades de
Vento mas mas se lembramos não é na parte de eh impactos ambientais nós temos Ok eh o caso que eh temos as restrições ambientais que aqui é o queê é a sombra não é esses aerogeradores fazem uma sombra e essa sombra não pode cair por um tempo determinado tem um máximo que essa sombra pode cair em cima de uma casa e o ruído também né lembrem aqui ó o ruído inclusive vocês fizeram um exercício falando desse limite de ruído não é Ok eh e isso que também é uma restrição né então mesmo que eu tenha
os meus aerogeradores bonitinho col aqui eu tenho esses três não é aqui 1 2 3 1 2 3 Mas se tiver alguma Casa Esteja submetida a sombra ou a ruído acima do limite eu tenho duas opções ou negocio com o dono da casa compro a casa dele não é e peço para ele se mudar ou eu desloco meu aerogerador caso o dono não queira sair do lugar Beleza então também é outro aspecto que tem temos que ter na hora do projeto do meu Parque Eólico aham e aqui ó obviamente Também depois de escolher tudo isso
aí de fazer todo esse projeto eu preciso obter a minha licença para não é dar início né lembrem eu faço o meu projeto ou tenho a minha licença prévia não é que é antes de eu instalar e com essa licença eu posso vender meu Parque Eólico nos leilões que são uns eventos que o estado organiza para comprar esses parques eólicos né a energia desses parques eólicos eu tenho a licença de de instalação não é depois que eu vendi meu Parque Eólico eu tenho a minha licença de instalação não é certo depois eu consigo instalar meu
Parque Eólico e depois tenho a minha licença de operação não é que que depois de eu ter instalado o meu Parque Eólico eu cumprir com todos os requisitos ambientais e eu posso colocar ele em operação certo mas assim ó aí obtenção de licença preparar o local também não é Lembrando que lá tem casas tem Matos tem muita coisa eh que tem que ser feito para o planejamento da instalação desse Parque não é e montar esses aerogeradores para tornar operacionais Ok eh então Sen senhores a nossa aula de hoje termina por aqui na nossa próxima aula
vamos falar das etapas que são seguidas para a escolha do local de um parque eólico certo e então senhores bom início de semana essa aqui é a nossa aula do dia eh 4 4 de Novembro beleza senhores e eh nos encontramos na próxima aula m [Música]
