será que um disjuntor pode alimentar dois circuitos diferentes com dois cabos no mesmo bord quer saber a resposta então se liga pesquisando na NBR 5410 encontramos o item 4.2.5 div visão da instalação que em 4251 informa que a instalação deve ser dividida em tantos circuitos quanto necessário devendo cada um ser concebido de forma a poder ser seccionado sem risco de realimentação inadvertida através de outro circuito veja que aqui temos a informação de que a instalação deve ser dividida em circuitos de acordo com a necessidade mas não informa nada sobre dois circuitos no mesmo disjuntor pesquisando
um pouco mais encontramos em 4255 a informação de que os circuitos terminais devem ser individualizados pela função dos equipamentos de utilização que alimentam em particular devem ser previstos circuitos terminais distintos para ponto de iluminação e para ponto de tomada aqui já podemos ver que precisamos individualizar os circuitos pela função dos equipamentos e devemos ver circuitos separados para tomadas e iluminação isso pode começar a nos dar um direcionamento já que não podemos ligar um circuito de ar condicionado com iluminação por exemplo pois teríamos cabos de seções diferentes no mesmo disjuntor e isso pode nos causar dois

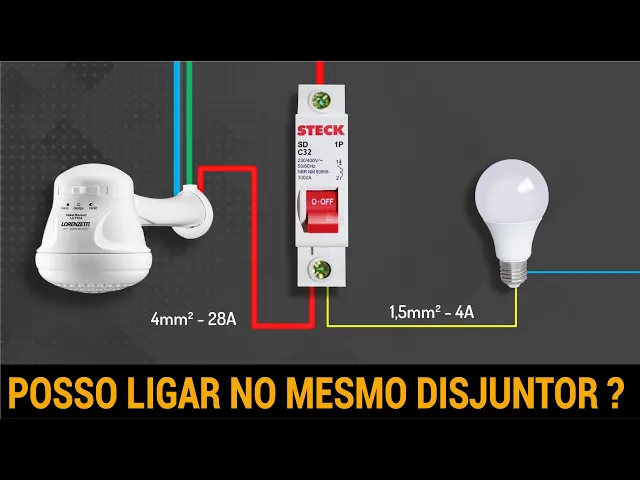

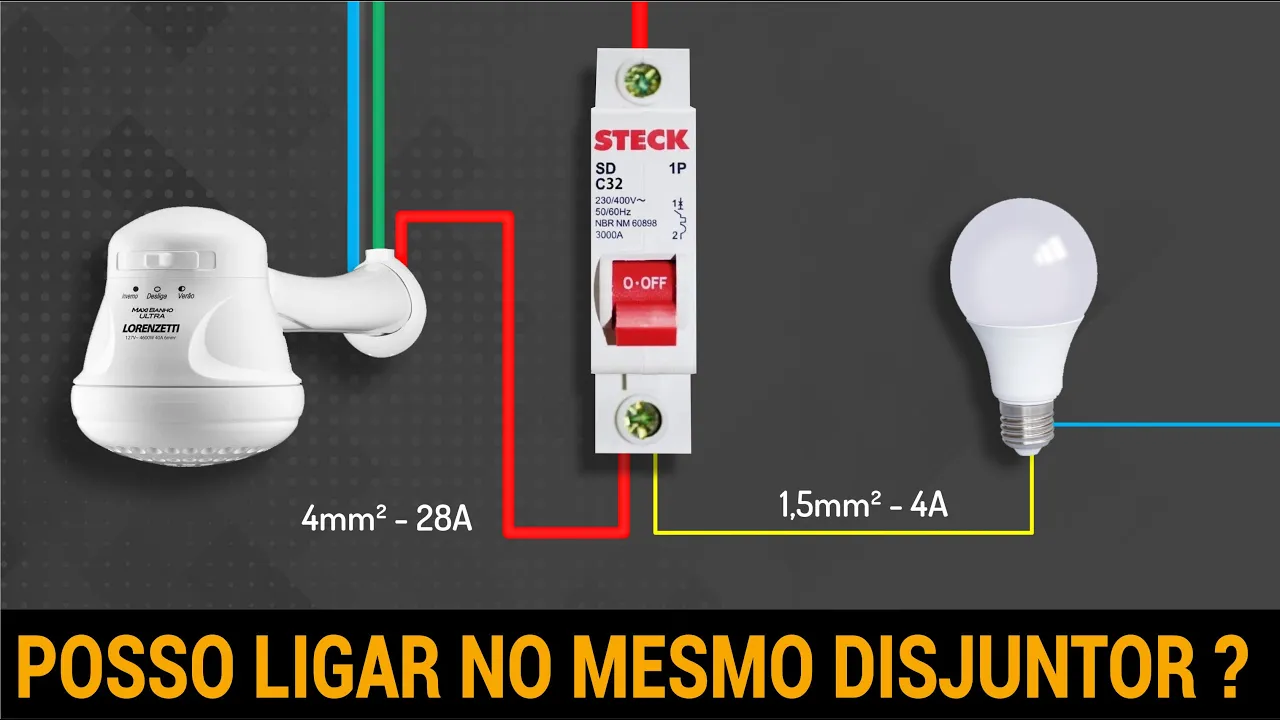

problemas O primeiro é com relação ao aperto dos cabos veja o que acontece quando colocamos cabos de seções diferentes no borne do mesmo disjuntor o cabo de maior sessão recebe toda a pressão do bor mas o cabo que tem sessão menor se solta facilmente Além disso quando usamos condutores de seções diferentes é bem provável que a condição IB menor ou igual in in menor ou igual a i z Deixe de ser atendida Vamos Fazer uma comparação com um condutor de 4 MM qu 28 A de corrente para um chuveiro e outro de 1,5 MM qu
4 a para iluminação no mesmo bor de um disjuntor de 32 A os cabos tem isolação PVC 70º método B1 e dois Condutores carregados vamos desconsiderar fatores de agrupamento temperatura e queda de tensão vamos imaginar primeiro condições de funcionamento individualizadas IB é Nossa corrente de projeto para o cabo de 4 MM 28 A in é a corrente do nosso disjuntor 32 a e i z é a capacidade de condução de corrente do condutor Nas condições previstas no nosso caso 32 A condição atendida agora vamos fazer o mesmo com o cabo de 1,5 MM qu onde
a corrente de projeto é 4 a a corrente in é 32 A e a corrente iz nas mesmas condições do cabo de 4 MM qu é 17,5 Amp condição não atendida pois a corrente do disjuntor é maior do que a capacidade do cabo e qualquer sobrecarga no circuito de 4 Amp poderia danificar o condutor de 1,5 MM qu pois quando o disjuntor de 32 A atuar a capacidade de condução de corrente do cabo já teria sido ultrapassada se analisarmos condições de funcionamento em conjunto poderíamos ter desarme do disjuntor para sobrecarga em qualquer um dos dois
dois circuitos e assim uma falha no circuito do chuveiro Faria parar também meu sistema de iluminação ou vice-versa contrariando o item 4252 onde a NBR 5410 informa que a divisão da instalação em circuitos deve ser de modo a atender entre outras as seguintes exigências na letra A temos a informação sobre segurança por exemplo evitando que uma falha em um circuito prive de Alimentação toda uma área mas para o caso de tomadas e iluminação existem condições em que a norma permite os dois em um único circuito temos um vídeo completo sobre isso no canal eu vou
deixar um card aqui na tela se eu posso usar iluminação e tomada em o mesmo circuito atendendo às condições da NB 5410 poderíamos ter uma situação como essa cabos de um circuito de iluminação e tomadas vindo de locais diferentes Unidos no disjuntor poderia ser também uma condição de cabos apenas de tomada ou apenas de iluminação também vindos de locais diferentes e Unidos no mesmo borne do disjuntor Nesse caso nem seriam circuitos distintos mas partes de um mesmo circuito Unidas no disjuntor desde que as condições de proteção contra curto circuito e sobrecarga sejam atendidas não existe
na NB 5410 nada que proíba essa prática que deve ser evitada mas se não for possível podemos resumir a seguintes condições depois de tudo que falamos aqui para usar mais de um condutor em um mesmo bord disjuntor verifique se as condições de proteção para curta e sobrecarga são atendidas evite usar condutores de seções diferentes Nunca use mais do que dois Condutores e sempre que possível use terminais duplos que facilitam a conexão Se gostou desse vídeo compartilhe e deixe seu like verifique se está inscrito no canal e siga eletricity nas redes sociais Facebook Instagram e tiktok
