Cap 7.2 tensões devido a cargas externas

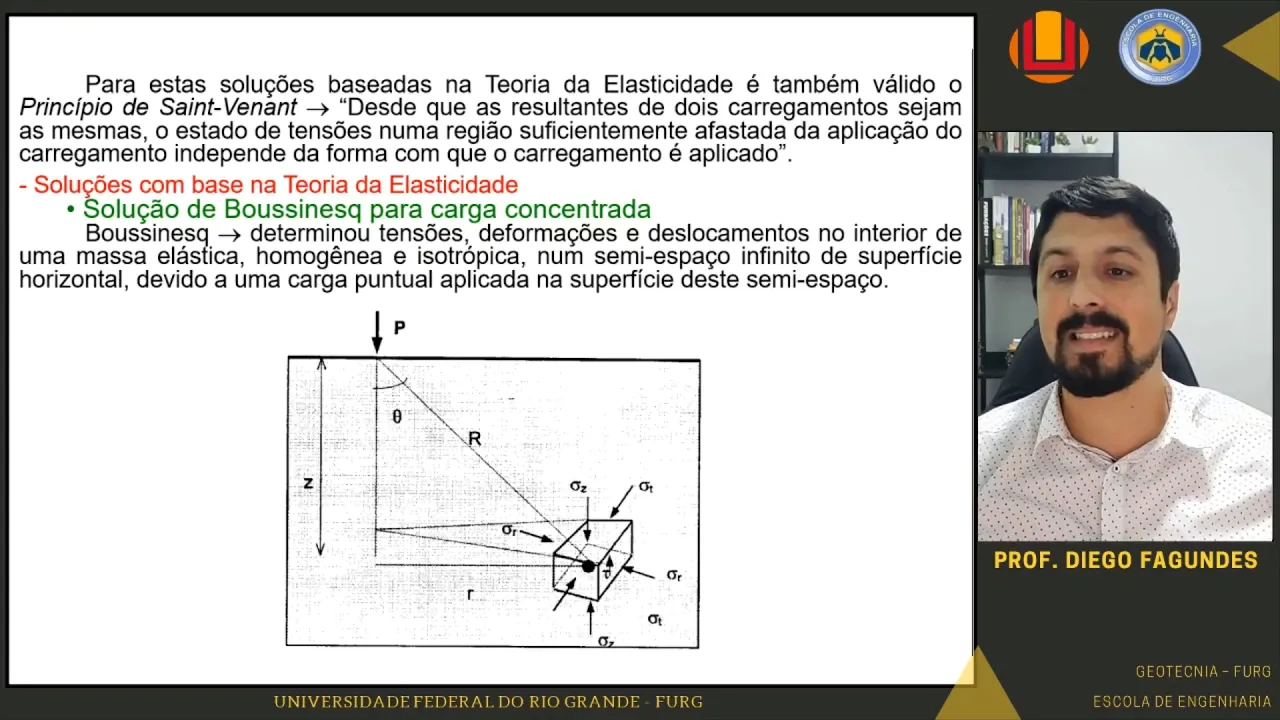

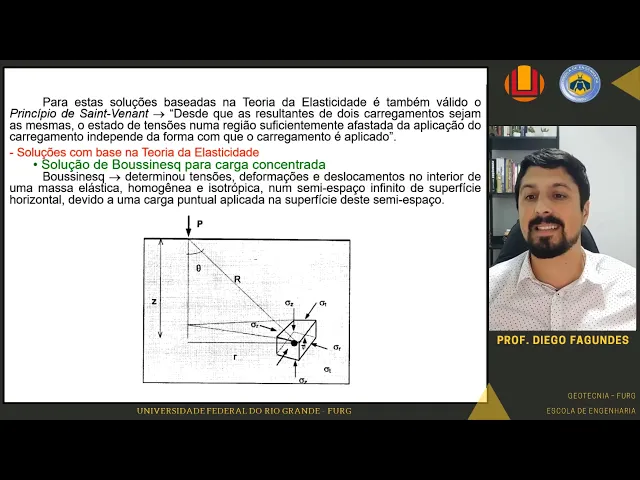

Olá sejam bem-vindos mais uma vez ao Capítulo 7 da disciplina determina um que Versa sobre as tensões do solo nessa segunda vídeo aula falaremos Mais especificamente das tensões devido a carregamentos externos [Música] G1 o peso próprio da massa de solo que nós vimos no capítulo 1 ela na primeira vídeo aula do capítulo sétimo dizendo nós temos também tem um somos originadas de vida devido a cargas externas ao solo então basicamente quando eu vou Dimensional calcular as tensões do solo eu devo me preocupar com as tensões devido o peso próprio chamamos de tensões geostáticas as e ascensões ou os acréscimos de tensões fruto de uma propagação ou de uma distribuição de tensões externas ou sol a determinação dessas tensões Devido as cargas externas e sua distribuição no subsolo é muito importante na avaliação de deformações e de capacidade de carga dos terrenos onde são instalados na engenharia então basicamente o engenheiro que vai dimensionar uma Fundação seja Ela arrasou profunda vai dimensionar Um aterro para execução de uma estrada ou uma ferrovia vai fazer uma escavação vai construir um círculo enfim qualquer obra de engenharia gerará tanto acréscimo Quanto a redução de carga no solo e é isso que nós vamos aprender nessa visual e não fazer isso é pra entender como é que mata uma uma carga se distribui ao longo do solo nós usaremos basicamente aplicação de uma teoria da cidade o que diz a teoria diz para estimativas das tensões atuantes do interior da massa de solo e virtude diferentes tipos de carregamentos externos são usadas as teorias baseadas na elasticidade Ou seja eu vou ter uma relação de tensão deformação do solo dada pela lei de hooke que consideram o material de comportamento elástico um material homogêneo isotrópico bom sabemos que isso não é completamente verdade muitas vezes temos materiais diferentes características ao longo da profundidade com diferentes valores de peso não dá profundidade nós sabemos que para isso você vale né ou seja o material se elástico seja que ele recupere informações depois de carregado tem que ser um valor valor de tensões muito pequenos e por vezes os solos não recuperam tensões nos ver vocês carregando areia fofa após o carregamento dessa área fofa vou tirar a carga nele um volta para o seu estado original então só teoria ela tem uma habilidade com valor razoáveis mas eu tenho que fazer algumas considerações para Que ela possa ser feita para direcionar Então esse acréscimo de tensões um o pior que nós estamos falando aqui nesse próximo slide as considerações sobre a hipótese da fila da cidade não tem emprego questionável né como que estava comentando com vocês por esses motivos por exemplo comportamento linear em relação a atenção de informação linear do só que o comportamento de materiais elásticos que tem deformações reversíveis e não solo dependendo do nível de tensão ele até pode recuperar parte das suas informações Mas isso não é sempre válido muita das vezes ao carregar a sua vida de formar e não recupera o seu estado antigo não é destacar a questão da homogeneidade do Sol a isso foge da realidade em muitos dos casos de precisa ser tirados que te encontro Campo o sol geralmente têm momento dividir Deus com a profundidade Geralmente eu tenho diferentes camadas ao longo do terreno e isso acaba não me fornecendo no uma unidade de falante de informação ou resistência do solo ao longo do seu perfil e por fim isotropia Ana que em alguns solos e lagos até se aproxima alguma coisa dos outros mas por muitas vezes o solo pelo seu próprio arranjo natural pelo seu próprio tipo de Formação ele é anisotrópico ou seja ele tem propriedades diferentes em direções diferentes o seja o comportamento só na vertical não é semelhante muitas vezes o comportamento desse solo horizontal Sérgio em questão de rígida essas de informação às vezes de permeabilidade de distribuição de tensões enfim jeito usualmente né geralmente melhor dizendo o solo são materiais anisotrópicos o nome do não é descartado isotopia acontece por mês mas é mais comum só você anisotrópico Tá bom então vamos aqui o conceito de bulbo de tensões né então os bulbos de tensões são conjuntos de sobras o ou seja linhas que unem pontos de mesmo acréscimo de tensão a tampa um efeito de projeto convencional eu digo aí que meu Google tem quando ele tem uma tese de tensão igual ou menor que 10 por cento esse acréscimo de tensão é irrelevante tá muito distante e o carregamento e como é que funciona um bolo de tensão eu gosto de pensar e explicar o meu nome geralmente obtenção funciona como ou se jogarem uma pedra no Rio né uma pedra vai bater na água EA água vai distribuir aquela onda de energia e função do Choque da pedra com a água imagine então que a pedra seja a fundação de vocês e o sol seja água quando eu coloco a carga do solo essa carga vai se distribuir ao longo do terreno Assim como as ondas formadas pela água vão se dissipando até elas não terem relevance né as não não movimentar em mais os perfis da água as tensões do solo também as vão se concentrar próximo a carga e vão se propagando até que chegue em uma determinada profundidade elas sejam e e esse valor é o que eu comentei para vocês que é dez porcento aí da carga é colocado na superfície então aqui uma carga uniformemente distribuída Então esse burro vai sair nas extremidades o carregamento ó e aqui mais próximo da carga eu vou ter os maiores acréscimos E à medida que a profundidade de acontecendo Eu tenho meus menores acréscimos a transvaginal também um O Lutador uma proteção né se ele se tiver com uma camada muito espessa de proteção Quando eu der um golpe ele não vai sentir o golpe o seu Pedro porque essa camada espessa a energia da do golpe vai ser distribuído acamado agora eu tô com você está com corpo mousse proteção ele sente o impacto no colo Então essa energia propaganda mais diretamente para ele mas uma coisa que no solo né a carga na superfície eu consigo sentir quase toda ela no seu contato direto com a fundação nós amiga que eu vou me afastando ao longo da profundidade é a sua energia essas tensões desculpa vão se dissipando eu não sei o calcular essa tensões ao longo da profundidade ao longo dessa área que influência e eu não li todos os pontos que tem valores iguais de tensões eu vou ter as minhas isn't obras tá E aí eu formo então nessa zona de influência das tensões devido ao acréscimo stelo o meu boo de tensão aqui então eu tenho a esquerda Umbu formado por uma carga pontual então o carregamento maior é aqui no contato dessa carga pontual com o solo e ele vai se propagando para os lados e ao longo da profundidade essa imagem aqui obviamente de uma superfície dois deram no estado plano de Formação se o cansaço está aqui no Volume 3 de eu podia o filme formato similar aqui né a um ovo uma gota de água né a superfície tridimensional DVD influência de uma carga pontual o solo para que o cortando dois é a minha a distribuição de tensões vai ser dessa forma Sato é bom agora vamos entrar mais diretamente na aplicação da teoria na cidade para calcular o quanto de carga o tempo ao longo da profundidade tá então passa soluções baseadas na teoria da cidade eu utilizo aí o princípio de São Bernardo que diz o que é desde que as resultantes dois carregamentos sejam as mesmas o estado de tensões de uma região suficientemente afastada a aplicação do carregamento independe da forma com que o carregamento é aplicado dom ele diz o que é se eu colocar uma carga por exemplo circular Ah mas essa cara ponto que eu quero saber o acréscimo intenção está muito afastado da carga Essa influência independente do formato da carga lá em cima Ah não posso às vezes simplificar o tipo de carregamento para tornar a minha solução mais simples tá por causa que eu tenho um novo prédio com uma forma muito complexa dependendo do ponto que eu tô analisando a situação eu posso usar o princípio de São Bernardo abacaccio quiser calcular mais próximo de Seus perfis eu vou perder e o efeito preciso saber né enfim é basicamente pessoal eu falei para vocês que a gente vai fazer aqui na nessa parte de acréscimo de tensões ou um cálculo que eu queria saber as intenções do só nós sempre vamos analisar o problema por uma ótica pontual por uma ótica os dizer que está vendo o seguinte o que está acontecendo em determinado ponto de análise o que está acontecendo a uma determinada profundidade então todos os lados nós vamos ver hoje vamos analisar o acréscimo de tensão em um ponto específico afastado da carga na direção Z digamos assim na profundidade e afastado do eixo X lateralmente do carregamento bom então eu vou escolher um ponto e vou calcular as tensões daquele. Específico o que se observa na prática bom a prática eu posso tá escolhendo um ponto no fuste da fundação posso tá escolhendo um ponto na base da estaca tá possa escolher um ponto próximo aos orifícios de ruptura do da fundação dentro no meio da camada de solo morre onde eu vou calcular o adensamento vão para isso que serve esse cálculo de acréscimo de tensões é o primeiro cálculo nós vamos trabalhar aqui a solução de boussinesq para uma carga concentrado vocês uma carga pontual certo bom essa carga pontual eu vou ter algumas características tá vou cidade que entre o seguinte que tá carga pontual eu tenho um abertura A PETA até o ponto de análise que eu tô calculando Então vou escolher um determinado ponto do solo afastado determinada distância da da carga aplicar certo da carga pontual até esse ponto de análise eu tenho a minha letra R minúsculo e esse triângulo formado e aqui me dá a dimensão r Ah tá e a dimensão é maiúsculo e dimensão web minúsculo a E aí eu posso dentro desse desse ponto do solo desse filme tese que eu escolhi para analisar ver o acréscimo de tensão vertical o acréscimo de tensão tangencial e o acréscimo de tensão Radial tá bom como é que eu posso fazer isso então vamos fazer com ações o mais importante deles né o mais utilizado atenção vertical pode ser dado pela seguinte equação três vezes a carga pontual vezes o cosseno na quinta do teto quem é o teto é este ângulo aqui desse triângulo e a formado então do ponto até o ponto de análise com quem e se não quiser usar o cosseno eu posso usar essa relação aqui me disse que o p sobre Zinha sobre 2 vezes nbm daria este valor de acréscimo de tensão no ponto quem é o LP o NBB pode ser tirado desta tabela considerando uma relação no R minúsculo subir z u mais facilmente dessa equação aqui que me dá o valor mais direto mas preciso onde a única coisa que você não precisar buscar é o r minúsculo seria nossa base do Triângulo aqui bom então o trabalho com essa distância da Barra essa projeção aqui horizontal da distância ou eu trabalho com o ângulo desse triângulo formado por z r músculo e r maiúscula G1 e a bem sim certo então isso aqui me dá um acréscimo de tensão para um ponto Qualquer não tem uma carga pontual q qualquer ponto que eu escolher seja ele abaixo da carga outro lado da carga eu consigo obter o acréscimo de tensão com essas equações agora se o meu ponto de análise está exatamente abaixo da carga na vertical abaixo da carga eu vou ter uma distribuição de tensões desse tipo Ou seja a maior concentração de tensão estar aqui próximo a carga e ela vai se dissipando longo da profundidade até não gerar mais a classe A e eu consigo então este mal acréscimo intenção por elas equação 048 da carga pontual dividido pela profundidade do que o ponto a sinalizado sobre 21 um detalhe muito importante o pessoal quem é esse dizer que eu utilizo usei é a distância de onde a cada toca no solo até o ponto de análise se você tiver um prédio de 10 andares use não é a distância de 10 andares + 2m que o ponto que eu tô alisando está enterrado o z é fundação do solo parte mais baixa da fundação a parte que toca o solo até o ponto z tá então por exemplo só tem uma Fundação circular e um prédio quadrado em cima a forma dada a distribuir suas extensões não é quadrada é circular e quem está tocando no solo é o círculo e o meu Z vai ser da base desse ciclo do ponto de contato com o solo até a profundidade a nós é muito comum os alunos errarem prova em trabalho essa análise do Z então sempre lembro dessa dica é do ponto mais baixo. Onde a fundação ou a estrutura de você toca no solo que vocês devem considerar o z Olá Seguindo aqui eu posso também que eu falar que eu falei para vocês os acréscimos de tensão horizontal Radial neste caso o acréscimo de tensão transversal por essas equações e também a tensão cisalhante que vai ter função aí e o coeficiente Desculpa até as horizontal vai ter função do coeficiente poisson que tem relação não é direto com gente sabe como que esse dia e puxo no repouso Seguindo aqui análise nós temos então para uma solução uma carga linear as equações de Milano a é um melão propõe você tiver uma carne pode pensar aí no ou num trilho ou numa carga uniformemente distribuída numa carga de um retângulo que está muito distante me dá essa carga retangular eu posso simplificar por uma carninha né mas nossa corrida também um ponto mais distante eu poderia simplificar por uma solução em mim a equação de valor vai ser dada simplesmente pelo a profundidade Z e o valor dessa carga distribuída kilonewton por metro certo então a minha atenção vertical Z é dada por essa primeira equação e meu acréscimo de tensão horizontal seria perpendicular a carga é dada por essa outra equação e eu também posso de forma simplificada utilizar ao invés dos e profundidade dizer z x eu posso trabalhar então o cosseno desse triângulo justamente formado por ZX EA hipotenusa desse triângulo e agora partindo para soluções são mais utilizados né que um exemplo aí por exemplo de Um aterro estrada que tem uma extensão muito grande em relação à sua base eu posso considerar então um carregamento do tipo carga uniformemente distribuída e ao longo de uma faixa de extensão infinita tão a solução de Carol tristeza Zag é uma uma simplificação às vezes dia de algumas Soluções em algumas situações de carregamento mas é bastante utilizado nessa questão de de aterros muito muito longos né até os de estrada por exemplo onde a dimensão cumprimento é muito maior que a largura eu posso considerar uma carga uniformemente distribuída em e ele trabalha também com uma série de ambos aqui na sua equação seu relacionamento matemático onde ele considera que o Beto é o ângulo da vertical com a bissetriz 2 Alpha e aonde a bissetriz 2 Alpha é o ângulo desculpa ô dois alto eu ando da ponta da dupla extremos um sistema do carregamento até o outro extremo do carregamento Então esta aventura e de seus dois extremos é dado por dois salvo a sua bissetriz então é nada é dado o alfa e o dois alto até meio que o relacionado com e o ômega e o teto hoje o ômega é a ditado é o ângulo de uma vertical até essa projeção externa e o Pateta da vertical com a projeção interna e o Beto então é da vertical com a bissetriz com todo esse conjunto de ambos que eu tiro do método eu posso calcular Então os acréscimos de tensão em x e y z dependendo do ponto de análise que eu tô querendo certo voz pode pensar assim olha bastante complexo tirar esses ângulos né então para facilitar o cálculo eu posso utilizar uma solução gráfica através deste aba Então esse a vocês percebam que arrumava com uma largura p e a e o seja seria um ateu aqui com 2 B eu vou ter metade dele para um lado metade dele para outro sábio nesse lado da esquerda eu tenho os acréscimos Detenção de tensão vertical e no lado direito do gráfico que usar créditos de tensão horizontal e das tensões de cisalhamento e não se eu quiser avaliar só atenção vertical já créditos ações verticais eu vou me concentrar no lado da esquerda tendo em vista que isso aqui é a metade o meio do Aterro essas essas linhas aqueles representa justamente os bulbos de tensões que ocorreria função descarregamento tá então quanto mais para baixo menores acréscimo de tensões quanto mais para a esquerda menores acréscimo de tensões quanto mais próximo da carga maiores os acréscimo de tensões e como é que funciona e se sabe funciona da seguinte maneira eu tenho por exemplo vou carregar o solo com 100 kph tá este sei lá pa vão exatamente no ponto de toque com sono eu vou tocar um sem capear mas à medida que eu vou me afastando lateralmente dessa carga e indo para o fundo para próprio maiores profundidades essa carga vai se dissipando ao longo do terreno A então eu vou calcular aqui ó o que nós chamamos de e Sigma o Waze que são esses valores de genise aqui são porcentagens da carga total que tá chegando no determinado ponto que vocês estão analisando e não basicamente isso não procurar isso Quantos por cento aquele ponto que eu tonalizando chega da carga que foi colocada lá em cima então por exemplo se eu pegar aqui ó um ponto aqui ó aqui ó E se eu vi aquele essa daqui a sainha de n z = 40 bom se eu falei que a minha cara que sem eu vou ter 04 x sem eu tenho 40 capear neste ponto que eu tô avisando oi Google como é que eu uso esse diabo aqui primeiro eu vou colocar a projeção x sobre B A então basicamente a distância do ponto XX a distância do centro da fundação até o ponto de análise de vocês i e u b é a largura da minha metade meia largura do meu carregamento a Oi e o eixo Y eu vou ter relação dizer sobre b o José é o profundidade do ponto que eu tonalizando e o b largura aqui da meia da metade do carregamento aí é o cálculo esses dois valores toca aqui no ponto tonalizando e na curva que tocar este ponto eu vou pegar a porcentagem da carga lá de cima se estiver entre duas linhas eu posso fazer uma tripulação simples para estimar o valor de acréscimo que eu tenho aquele.

e no outro lado onde eu tenho Sensações Não Thais eu faço o mesmo procedimento tô indo agora para a solução de você Berg a solução de você deve sim né Ela é mais adequada quando eu trabalho com aterros por quê Porque os ateus geralmente são tem uma área retangular e os seus talos triangular formando assim um trapézio e o acervo é justamente a solução que representa uma carga distribuída em forma de trapézio retangular e uma faixa de extensão infinita a E por que você bebe tem um problema eu só consigo calcular acréscimo de tensão abaixo da projeção da Crista do Aterro se eu tiver algum ponto aqui no talude eu não consigo calcular o aquece então eu tenho que simplifica se eu estiver a solução numa uma análise desse tipo eu tenho que simplificar este talude aqui uma carga uniforme e utilizar o nosso método anterior do canal terceirizados tá o mais uma vez você pegue só funciona para pontos abaixo dessa projeção B que a crista do tempo e como é que eu faço aqui esse chá papai esse amor por ele pega o Aterro de vocês e dividir ao meio tá então que vocês vão tirar desse Ábaco é o acréscimo da metade desse trapézio todos esses calcular aqui você tem que fazer para o outro lado imagine assim se o ponto está exatamente no meio do Aterro o valor do acréscimo dos calcularam pode ser x 2 agora se o ponto está um pouco tem a crise lá tempo e o ponto tá um pouco mais para esquenta Eu vou ter um acréscimo daquele. e bater um acréscimo e do outro lado vai ter um outro acréscimo maior do que esse lado menor a sua por exemplo você tiver aqui ó e você sempre vão pegar a projeção abaixo do ponto do ponto até a Cristo eu chamo de bebê o resultado muito show o diabo uma linda instalando tivesse 10 metros tá E esse ponto tivesse aqui ó a 2m da Cristo ou seja o restante disse talude é 8 metros para cá então vocês vão fazer um acréscimo Considerando o B = 2 e do lado direito que tem 8 metros os fariam um outro acréscimo vou ter que entrar no Ábaco duas vezes o e percebam como é tão a verdade que se que se Abra o que é feito para a metade do Aterro que pensem assim ó se toda a carga está tocando no solo não teria que ter 100 porcento de acréscimo e sem por cento da carga de falar e o máximo preciso consegue iniciar o creme cinquenta por cento porque eles também tá pegando só a metade agora é claro que eu pegar a metade cinquenta por cento com a outra metade 50 eu vou ter um toda a carga multiplicada por um tô chegando naquele. e onde é que eu faço aqui ó do eixo Y eu vou achar o meu em cima que a porcentagem de acréscimo da carga que eu tô colocando e nesse eixo do eixo X eu vou colocar a relação de a a largura da Cristo sobre a profundidade Z é bom e percebo que aquilo tem uma escala logarítmica né a mesma fala com um de vocês esa então aqui eu tenho valores de 0,01 0,02 0,03 até eu chegar 1501 depois eu vou ter 02 03 04 tá chegar em um ou ter dois três quatro e assim por diante tá ó e aqui no nessas linhas eu vou ter relação de sobre ser tão aqui é o a subir Z e aqui é o berço o presente eu vou tocar aqui vou pegar o valor de a subir Z Vou tocar na curva correspondente ao B sobre Z e venho aqui no eixo Y e pego a porcentagem da carga total que eu tenho lá no topo do tempo certo simples assim a passo soluções de carga circular Eu uso o método delosi que é uma derivação lá do médico Sinésio para carga pontual só que agora para superfícies circulares uma carga de um silo uma fundação de uma torre eólica enfim qualquer coisa que tenha esse boa carga tem uma forma circular tá o equacionamento de um ponto fora do circo aqui ou até fora do centro do Circo na projeção do centro do circo eu tenho que usar esse diabo que eu vou mostrar para vocês agora se eu tiver um ponto exatamente abaixo do centro do Círculo eu posso utilizar Então as equação mais simples não precisa entrar no álbum mas essa equação ela só é válida para pontos abaixo do centro do circo a utilizar o lado a mesma coisa né Eu tenho um raio para cá ou vai para cá então o diâmetro toda isso aqui eu vou pegar o raio do círculo e a distância x do centro do ciclo até o ponto de análise divididos pelo raio EA profundidade Z dividida pelo raio vou escolher um ponto e vou achar o meu e Sigma que o meu NZ no caso neste Agu essa projeção da esquerda me dar os acréscimos de tensão vertical é da direita os acréscimos de tensão horizontal e da Atenção se dá diante certo bem semelhante ao álbum anterior e agora quando eu estou tratando de carga uniforme retangular ou seja não é mais atendendo que ela do cesai que tem uma dimensão e fica uma das dimensões infinitas eu tenho uma forma retangular definida tomar isolada uma fundação de radier tudo isso vai ser dado por esse Ábaco de newmark então solução de newmark era dada por essa equação não pode ser planejada facilmente aqui né Oi e para utilizar o algo que eu preciso de duas informações da relação à sobre Z que a data por m EA relação de sobreviver que a dada pela letra n o m é dado então pelo aqui a maior distância do retângulo e o n é dado pela menor distância que é dado pela letra b a vamo ele se correlaciona com a menor distância e o ar relaciona como a maior distância E aí o Vinícius chama pouquinho A onde no eixo X ou tem relação em escala logarítmica e no eixo Y eu tenho a relação do ele então eu pego o valor do ele logo no valor do ele e acho a minha porcentagem da carga total que eu tenho lá no meu problema temos um detalhe importante desse a vaco que é o que ele só calcula uma forma de um retângulo considerando um ponto no seu verbo do seu.

Estrela aqui ó vértices do retângulo tá aí Se tiver no meio do retângulo bom então vou ter que dividir em quatro retângulos como mostra a figura aqui ó Oi e aí fazer o acréscimo de tensão para cada um desses quatro retângulos então vou ter quatro valores de n e m para entrar no Ábaco e soma cada acréscimo para carga um para cada uma dessas quatro horas áreas de influência certo então eu vou pegar aqui vou entrar no Ábaco vou pegar aqui vou zoar vou pegar aqui vaso no alto tá tanto é verdade isso que nosso máximo de acréscimo só vai até 25 porcento é porque ele divide mas que ele vai ter está no centro da do retângulo dividido em quatro partes o senhor cresce e se eu não tiver fora do retângulo que que eu faço né então de novo né Se tiver aqui no extremo no encontro ele é é só entrar uma vez uma se tiver no meio do retângulo eu tenho que entrar quatro vezes no abro agora você estiver fora e eu vou ter que fazer o que eu faço uma projeção Como Se existisse uma área de influência até chegar no. bom e depois eu faço esta área toda e já Clécio e eu faço depois Esta área toda de acréscimo a história toda de acréscimo e vou fazer o que o todo o valor total do acréscimo da Sara é grande é uma área falsa né só um uma hora para me auxiliar no cálculo e diminuir ou Retiro a influência dessas duas áreas laterais E como eu tinha uma sobreposição de retirada aqui já pedi de influência né eu vou somar também esse quadrante então vou ter que entrar no Ábaco uma vez para calcular toda essa área uma segunda vez para calcular essa uma terceira vez para calcular essa e uma quarta vez para acrescentar essa depois tem que dar quatro vezes mapa é muito bem Breno é uma solução distinta Mas é a mesma função né só só tem uma análise um ponto lá no extremo do quadradinho qualquer outra hipótese eu vou ter que entrar no abo mais vezes né ou o dividido em quatro ou fazendo essa área externa e fazendo uma área de um Fluence fictícia para poder somar e retirar depois a diferença que lá no abo eu vou entrar então uma relação de a sobre b e vou achar o meu fator de influência considerando também a relação Z sobre bebê então dizer sobre b e as linhas internas aqui do a sobre B eu acho o meu e Sigma meu acréscimo de tensão e agora nosso último método de acréscimo de tensão é o método chamado método os quadradinhos né que amava com circular de 1000 mais ele se baseia aí na solução da equação de Love trabalha com o princípio da superposição de efeitos e ele considera que quando uma carga uniforme e uniformemente distribuída aplicada na superfície do terreno a gente a tensão gerada uma dada profundidade é igual ao somatório dos efeitos dos carregamentos em artes marciais Oi e aí ele Procurou no método a seguinte execução uma construção do mapa traçando 10 círculos concêntricos cujo acréscimo de carga a um ponto do centro desse círculo situado na profundeza Z vai correspondente a uma dez vinte trinta por cento e assim por diante da carga Total aplicado Então logo cada um desses Anéis desenhados vão representar um acréscimo de tensão no entorno de 10 porcento em função da equação e te a viu lá de Love proposta tá bom parece complexo Vamos para o próximo são gráfico se não entender melhor tá então esse aqui eu lavo ação 10 tipos aqui divididos em 20 setores da circulo exportados nos dá 20 setores e cada setor de se o cada área vizinha dessa corresponde a um acréscimo de tensão de 0,005 e não com o que nós temos que fazer basicamente e fazer uma projeção da fundação que esteja neste Agu e somar a quantidade de quadradinhos que está sendo tocado Então por a sala de frente inclusive uma contagem parcial que não é meio quadrado 09 do quadrado vão contar o presente vai ter um alguma margem de erro nessa conta mas a ideia certo e como é que eu vizinho essa Fundação como é que eu sei o tamanho dela só vai ser maior ou menor vocês vão tomar como referência este valor que é dado junto com água e não é esse gabarito ele é a profundidade dizer ou seja se ela profundidade de análise 10 metros esse tamanho aqui indica 10 metros Então se o prédio aqui tem 15 Meriva teria neste caso só que tem 10 metros teria em torno de uns 20 metros tá é muita profundidade for menor do que vai acontecer esse desenho vai crescer e decrescendo preocupar mais quadradinhos Claro que tá a carga da próxima do ponto de análise Eu tenho um acréscimo maior sem profundidade for maior esse gabarito vai valer mais ou seja a projeção do desenho Inicial vou que vai ser menor é ocupar menos quadradinhos eu vou ter um acréscimo de tensão menor naquele.
