o olá sejam todos bem-vindos a mais uma vídeo aula aqui no treco de engenharia para quem não me conhece meu nome é rei e eu estou fazendo uma sequência de vídeo-aulas sobre engenharia então é todas elas são completas e gratuito então já se inscreve nesse canal clica no sininho das notificações deixa seu like e compartilha esse vídeo aí para galera que você conhece que é da área da engenharia ou que você acha que vai gostar desse tipo de vídeo aula beleza então vamos para queijo aula que é sobre desarenador que fica na captação de água
lá no semana social para o sistema de abastecimento de água você internet tiver interesse aí nessa área de engenharia dá uma olhada aqui na descrição desse vídeo que todos os as vídeo aulas anteriores a essa daqui estão com as os links ali embaixo beleza então vamos pra essa vídeo-aula agora e o seu projeto aqui nessa região aqui ó que é que são né os desarenadores que a gente vai entrar no assunto imediatamente agora tá então os examinadores aqui pegando um exemplo no livro do milton sutiã nós temos a seguinte situação aqui em termos esquemáticos tá
pra gente interpretar a situação o que a gente tem aqui é uma vista em planta tá boa vista em planta e a gente tem um corte nessa mesma revista tá a gente vai projetar vai encontrar as dimensões para essa parte zinho aqui ó ah tá então isso é um canal zinho tá e a gente vindo isso em corte essa parte aqui tá bom primeiro por quê que eu sempre vou projetar uma estrutura que é essa daqui ah e por que que eu vou construir duas o iguais a porque eu vou precisar em algum momento e
é limpar uma dessas estruturas então aqui eu vou ter comporta uma estrutura de comporta uma estrutura de comportas comporta e comporta é o objetivo do desarenador é tirar material é sedimento que vem junto com água então a gente vai criar situações para que esse sentimento fique depositado aqui no fundo do desenhador no momento que eu tiver que limpar esse sedimento eu vou permitir a passagem de água por um desses desarenadores enquanto o outro estiver fechado tá eu vou fazer a limpeza nele então por isso que o projeto um e construo dois tá bom então estamos
explicar isso daí vamos ao que a gente precisa entender bom vocês imagine o seguinte que a água passando aqui nesse canal aqui essa água ela oi gente ó a água ela vai vir cheia de sedimentos né partículas tá partículas de areia principalmente a que vem junto com a água é normal no turbilhonamento da água ela vem junto e a gente não quer que isso vai adiante a gente não quer que isso vá é passar pelos motores da bomba não quer que isso passa pelas nossas tribulações porque assim a gente vai estragar você parece muito mais
rápido né vamos vão ter que gastar dinheiro para consertar dizer para nessa não substitui excitante muito mais rápido então quanto antes a gente tirar esse sentimento ou conto mais eficiente foram a nossa remoção melhor pros nossos equipamentos bom então vamo reparar aqui na parte do corte da estrutura do senador tá então tem o meu nível de água aqui tá essa água ela entra no desalienador tá na parte da planta lento aqui então olhando de cima aqui a gente tá olhando de lado tá e quando a água entra as partículas também então quando as partículas entram
a se a água estiver muito com muita turbulência muita velocidade as partículas elas vão girando girando girando girando aqui e vão sair do lado de lá isso a gente não quer que aconteça tá então nós vamos dar condições para essa água atravessar tá essa estrutura aqui tá daqui até aqui de uma forma tranquila oi tá bem tranquila e o que que a gente quer com isso a gente quer que a partícula de água que de areia pois o que entrou aqui ela venha fazendo uma uma trajetória assim e que ela fique aqui no fundo tá
onde eu tenho um volume zinho para segurar essa partícula e dessa forma ela não passe adiante porque a partir daqui eu vou bombear essa água vou passar lá pela pelo meu bombeamento né a bomba vai ter os rotores dela lá e não quero que essa área a gente lá em causa aqui funciona como se fosse uma lixa lá que vai rebentando tudo por dentro tá bom que não quero isso beleza então tá bom beijão se eu quero uma situação tranquila de água aí o que que eu tenho que fazer eu tenho que desacelerar essa água
da acelerando essa água mantendo essa água dentro tempo suficiente para que as partículas vão profundo eu consigo a água concorda comigo concordo né então eu mesmo pergunta eu mesmo respondo beleza então tá bom vamos fazer o seguinte vamos descobrir qual que é a velocidade que essas partículas e sedimentam tá vamos cobrir isso daí então beleza que o outro esquema tá desalienador aqui a gente tem a passagem da água aqui temos dois deslizadores ou sistema minhas de comportas aqui aqui para poder fechar e geral do examinador para funciona um lado limpo do outro depois eu troco
mandar para o lado de lá like nós cá e aqui eu tenho com alguma estrutura aqui seria para limpeza né faço algumas lages né o local para colocar apoiado algum equipamento ou para que uma pessoa possa se apoiar ou para que uma pessoa possa entrar ninguém que possa fazer a limpeza tá e aqui um esqueminha para ficar um pouco melhor de explicar então que eu tenho desarenador tá aqui eu tenho a nossa partícula essa partícula lá da física né é preciso instalar entra aqui junto com filtro de água então aqui eu tenho o fluxo de
água entrando aqui tá eu tenho água entrando aqui tá ocorre esse aqui é o corte isso aqui a vista em planta a água tá entrando aqui tá você tinha tô vendo de cima só que eu tô vendo de corte beleza quando a partícula entra aqui ela tem um vetor velocidade horizontal e ela tem um vetor velocidade na vertical uma velocidade de sedimentação tá isso daqui esse valor aqui me interessa muito tá me interessa muito porque a partir como é que tava aqui e depois de um tempo ela tá aqui depois de um tempo ela tá
aqui depois de um tempo ela tá aqui depois ele tem pra tá aqui então a o tempo que a partícula demorou para vir daqui de cima e chegar aqui embaixo isso me conhece e então eu tenho que ir encontrar dimensões tá eu tenho dimensionamento para que a partícula tenha condições de vir daqui de cima desse nível no mesmo no mesmo quantidade de tempo que ela percorre horizontalmente ela percorra verticalmente e atinja o fundo tá então se eu souber essa velocidade aqui e se eu souber essa velocidade aqui ou se eu souber uma escolha a outra
eu consigo fazer esse dimensionamento entendendo então é o seguinte e com é o que que é preciso saber que o tempo a partir para para a partícula vir daqui de cima encontrar o fundo é o mesmo tempo que a partícula vai demorar para vir nesse ponto e chegar nesse ponto é então é é justamente esse caminho aqui tá então ela vem descendo e vem andando na horizontal no mesmo tempo é isso que eu preciso saber então agora tem que encontrar de e encontrar dimensões para propiciar justamente isso tá esse essa é a sacada de tudo
tá e aí se vocês se lembrarem que vocês se lembram né tá nossa última aula eu pedir para vocês seguinte decore dois valores as portinha em sistemas que você transporta fluido água e esgoto ou drenagem as partículas elas tomam vamos assim se elas fossem divas né grandes é que elas estão uma decisão de que se elas vão continuar com o fluxo da eu ou elas vão se sedimentar e ficar quietinha no fundo é na faixa de vazão entre meio metro por segundo 0 75 metros por segundo tá neste caso aqui eu quero que elas decidam
por ficar profundo então se eu dimensiono para velocidades horizontais menores do que meio metro por segundo eu vou propiciar que essas partículas ela se decidiu por e profundo é isso que eu quero tá é situação completamente contrária quando você tá dimensionando transporte de água água bruta é portugu né o canais transportando esgoto por por tubulação né e transportando drenagem também é justamente o contrário aí eu não quero que isso aconteça tá a gente vai chegar lá nas próximas vídeo-aulas as outras recifes ser feito então bom vocês entenderem isso daí então a nós vamos direcionar é
nossas elevador para nós um tal de 03 metros por segundo quer dizer as partículas elas naturalmente com a velocidade dessa magnitude elas vão profundo tá mas vão para o fundo e as partículas vão para o fundo a zero ponto 21 metros por segundo todas as partículas não não são todas as partidas tá mas vamos analisar um pouquinho melhor isso daí veja partículas de 0,2 milímetros de diâmetro elas vão para o fundo tá numa velocidade aí em torno de 2,1 tá a 2,4 centímetros por segundo tá se eu quiser remover partículas menores tá menores e as
velocidade sedimentação obviamente é são bem menores tá e a gente vai ver como isso impacta no nosso projeto já já tá então veja eu tenho que encontrar de uma é só isso para respeitar e tudo aqui velocidade na horizontal de sedimentação 1.0 21 metros por segundo e velocidade na horizontal 0 30 metros por segundo beleza agora tá fácil tá e antes que a gente continuar a existe alguns desarenadores né que a gente pode comprar ou encomendar que são desse tipo aqui só para a título de curiosidade como precisar desvendadores funcionam a água ela entra por

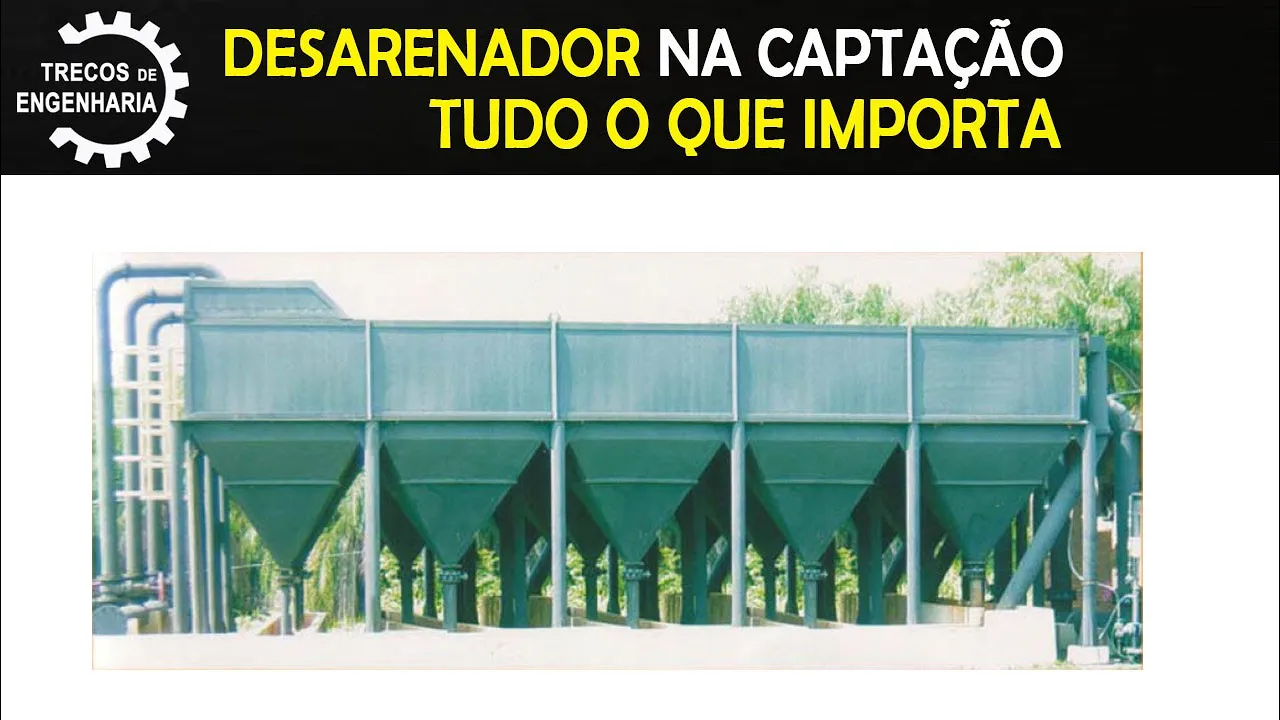

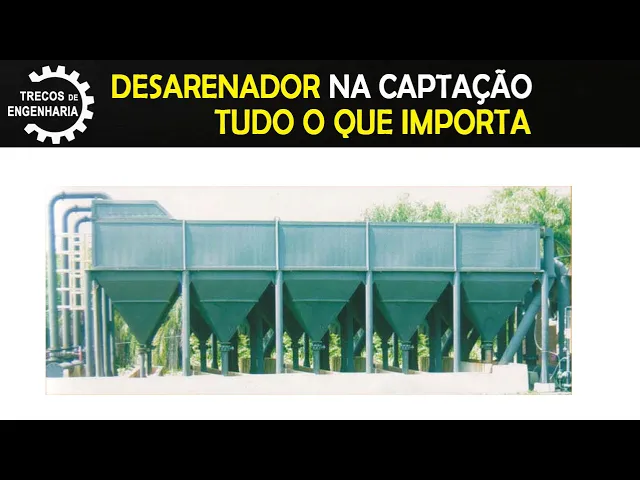

aqui esses tubos aqui e cai aqui dentro tá aqui é uma sistema vista em planta tá e aqui a gente tem uma vista em corte tá é esse tipo de estrutura é legal também como que ela funciona a água ela entra por aqui por cima tá ela encontra um defletor aqui então aquelas partículas maiores e tem uma densidade maior ela já voltou das trombar aqui e vão ver para o fundo aqui como isso tem um formato tão assim de funil é instalado um sistema de válvula aqui que de tempos em tempos você abra sistema aqui
e o surgimento caiaque não recipiente você ver se você não tem que parar o seu sistema tá aí as partículas um pouco mais leves vamos assim com a densidade menor elas vão cair aqui e as outras mais leves elas vão cair em ok e assim por diante então daqui para cá a gente tem sempre partículas é mais fina tá basicamente assim que funciona se tudo curiosidade então voltando aqui para o nosso o nosso exemplo é vou analisar aqui então o que é a velocidade de sedimentação vamos dá uma olhada aqui ó a velocidade de sedimentação
é o que é quanto tempo desculpa não da sedimentação ex é essa distância aqui tu o topo da água vamos assim né do nível de água lá em cima para o fundo do meu vereador em quanto tempo é a partícula percorre isso é a velocidade de sedimentação então a gente tem essa situação aqui h / ter a minha velocidade de sedimentação tá beleza e é isso tem que ter esse valor aqui tá pelo menos um ah então tá aí o que que eu sei que minha velocidade horizontal o que que ela vai ser o percorrido
aqui a distância percorrida na horizontal l dividido pelo tempo e aí aqui a gente vê o seguinte que esses movimentos ele acontece o mesmo espaço de tempo é a mesma partícula eu só de compôs a velocidade na horizontal da vertical tá então o que a gente tem aqui é vai passando a continuidade eu sei que vazão a velocidade cesária e o que é a área dessa seção aqui é a base vezes altura né eu tenho o meu canalzinho lá aba a largura da base vezes altura é a minha área então eu tenho isso daqui e
indo adiante e o que que eu tenho que a altura aqui ela vai ser igual a vazão vezes o tempo dividido pela área que bp zeli tá sim continuando agora é pegando tá pegando isso daqui e coloquei h e vou colocar aqui eu tenho que essa equação aqui se transforma nessa daqui então eu sempre fico os tempos também então então a minha velocidade de sedimentação vai ser a minha vazão que tá passando horizontalmente dividido pela área da seção transversal tá que eu posso dizer que é isso daqui tá então me a velocidade de experimentação vai
ser igual a vazão dividido pela minha área superficial o e aí bom então e significa que a minha taxa de aplicação superficial dada em metros cúbicos isso aqui é vaso metros cúbicos por segundo ea área é metro quadrado todos minha taxa de aplicação especial unidade é metros cúbicos por metro quadrado por segundo porque eu não simplifico metros cúbicos que o metro quadrado para ficar metros por segundo porque não representaria o que essa grandeza então basicamente a velocidade de sedimentação vai ter que ser igual a vazão que eu tô passando no canal nesse sentido dividido pela
área superficial assim é meio difícil de você entender essa lógica mais tudo isso veio dessa dessa dedução aqui tá ah então tá e aí veja eu vou interpretar o seguinte se a gente pega essa equação aqui ó ah tá essa equação aqui e vamos ver o seguinte eu quero que esse meu sistema de remoção aqui de partículas eu dou o nome de três arenador pô eu quero que ele seja bem eficiente passe por professor você falou que quanto menos partículas forem lá para o meu para o meu para mim a linha de recalque meu bombeamento
para mim a sucção tal eu vou ter uma vida último maior não vou não ter uma vida aí que tomar então vamos fazer essa parada aqui remover tudo logo o remover tudo logo inventa a gente remover partículas de ponto dois milímetros caramba vamos aqui para o fundo do meu profundo vamos remover partícula até 1.001 e aí o equipamento vai durar para sempre cara dá uma olhada aqui ó se eu removo eu quero remover partículas de ponto 001 a minha velocidade sedimentação é essa daqui tá essa velocidade de sedimentação é o valor que vai dar aqui
tá lembre-se o valor da vazão vem lá da população e tal tal tal esse é o valor meio e fixo lá para o futuro eu tô lembre-se a vazão é de projeto ganhar da população futura consumed per capta com um etc é o valor fixo para eu baixar eu vou baixar esse valor aqui de v.sa chegar nesse ponto para eu remover partículas de ponto 001 o que que eu tenho que fazer nessa equação malandro você tem que aumentar muito o valor que tá aqui no delineador oi tá muito muito se você quer que esse resultado
aqui seja baixo tá não tem que aumentar muito aqui cara muito então e significa o quê numa obra muito grande quiser você vai ter que aumentar exatamente essa área aqui ó essa área você vai ter um troço muito maior tá então a regra seguinte quanto quanto melhor você quiser que seu sistema seja ou seja quanto é quanto mais finas forem as partículas se você quiser remover maior vai ser o seu desanimador tá isso a estrutura de concreto e você precisa ter área para construir então vai dar um troço gigante normalmente e novamente aí se contenta
em ficar aqui ó nessa faixa aqui ó tá deus também tem essa faixa que tá aqui no azulzinho que a maioria dos livros usam aí o valor este valor aqui ponto zero zero21 tá bom em casos especiais você pode sim fazer um desarenador maior tá certo mas o importante aqui você entender a linha de raciocínio de toda essa dedução aqui é toda essa dedução aqui tá bom e como isso tá aí vai acertar se a gente quiser melhorar isso daqui tá a gente vai chegar aí nessa conta aqui tá e como que isso vai impactar
o curso lá da nossa própria tá é você como projetista como consultor você pode fazer essa conta é para vários tá vários granulometria despedimento que você quer remover tá e da fazer o orçamento dessa alternativa para quem te contratou a ou também como fazer análise da água que você está coletando e aí eu sugiro que você faça duas coletas pelo menos se você tivesse tempo né você vai coletar em época de chuva tá e repuxo vai ver qual é o tipo ea granulometria dos sedimentos que tá passando na água ali naquele momento de chuva e
você vai pegar no período de estiagem tá ou você analisa a ideologicamente a região onde você tá fazendo projeto e vê essa situação aí e vai lá naquele naquela data lá e e captura esses dados e manda fazer análise tá com análise você vai poder identificar né aonde que é seu a sua amostragem é vai estar aqui ver tá e aí na verdade você pode pedir para o laboratório também já esse resultado aqui a velocidade de sedimentação tá e você faz um projeto bem mais acurado lembre-se que o jiu ele vai variar né assim como
ele varia o nível dele me faria os pulsos com marcos né demais ou menos sedimento mais ou de menos menos sedimentam isso daí vai lá da hidrologia estudo de hidrossedimentologia quem quiser procure o professor fábio aqui na ufms tá que é o cara da área também que o professor armando também que tem bastante experiência na área de sedimentos tá bom a marca não tem falado então vamos lá agora eu consegui recomendações é pratico tá vejam aqui no slide anterior nós vamos acabar encontrando uma área especial tá hora especial beleza feito cara você não pode não
deve fazer por exemplo um projeto assim né e esse é o meu dizer a minha dor só que é o seguinte a minha água tá entrando aqui tá saindo aqui você não vai funcionar tá não vai funcionar então recomendável que você mantém uma relação de comprimento por onde a água vai percorrer longitudinal dividido pela base de quatro vezes significa que essa relação zinho aqui tá isso significa que a o comprimento do seu desarenador depois que você dimensionou ele ele tem que ser pelo menos quatro vezes maior do que a largura dele tá senão não vai
funcionar legal e a largura da base do seu desarenador essa largura zinha aqui ela é o recomendável que seja de pelo menos 50 cm tá mínimo nenhum mínimo o que que você tem que pensar aqui você tem que pensar o seguinte aqui dentro tá tem que às vezes entrar uma pessoa aqui para fazer a limpeza entrar com uma pá ali um vassoura e com ferramentas aí para a quebrar o sedimento que ficou no fundo aí hum caiu de lá tá então se você bota 50 cm aí o seu funcionário não vai poder engordar tá ou
você vai ter que contratar um cara bem magrinho e vai ser ruim de trabalhar dentro tá porque você imagina 50 cm ficar entrar com a para lá como é que ele vai virar pa não fica ruim tá então esse essa linha de raciocínio enfim como tudo engenharia lembra que eu falei lá não sei se falei besteira aí o professor falar pelo celular mandando corrigir depois é como o rio vai te jogar sedimento alternadamente no tempo mais rendimento - sedimento mais rendimento menos sedimentos normalmente na época de chuva ele traz bastante sedimento e na reconhecer que
ele faz pouco sedimentos e na época de chuva ele solta muito sentimentos e solta pouco sedimento nós da engenharia sempre temos medo de errar então por mais que a gente tá o couro estude tudo e coloca um coeficiente é todo mundo a engenharia sabe o apelido das coisas e a gente não vou falar aqui tá mas é um coice em segurança e tem um apelido né a esse curso que a gente vai ser o seguinte depois de projetar na minha cabeça palavra depois de projetado quando você tem esse comprimento você vai construir ele cinquenta por
cento maior tá então você vai no explicar isso daí pelo seu coeficiente de segurança é que tem que ser pelo menos aí 1,5 tá bom bom e você vai é prever um volume para acumulação de sedimento é de pelo menos 10 por cento do volume que é está representado exatamente aqui a então depois de mencionado você vai ter lá o seu h você vai ter lá o seu bebê você vai ter o seu l e aqui você vai colocar um volume 10 por cento que representa 10 por cento desse que você comprou tá aqui a
mesma coisa que você pegar 10 por cento do h e botar para baixo tá e aí guerreiros e guerreiras que chegaram até o final dessa vídeo aula valeu aí por ter ficado espero que você tenha perdido bastante na próxima vídeo aula a gente vai resolver um exercício sobre dizer na dor beleza fique com deus bons estudos e a gente se vê no próximo vídeo abraço
