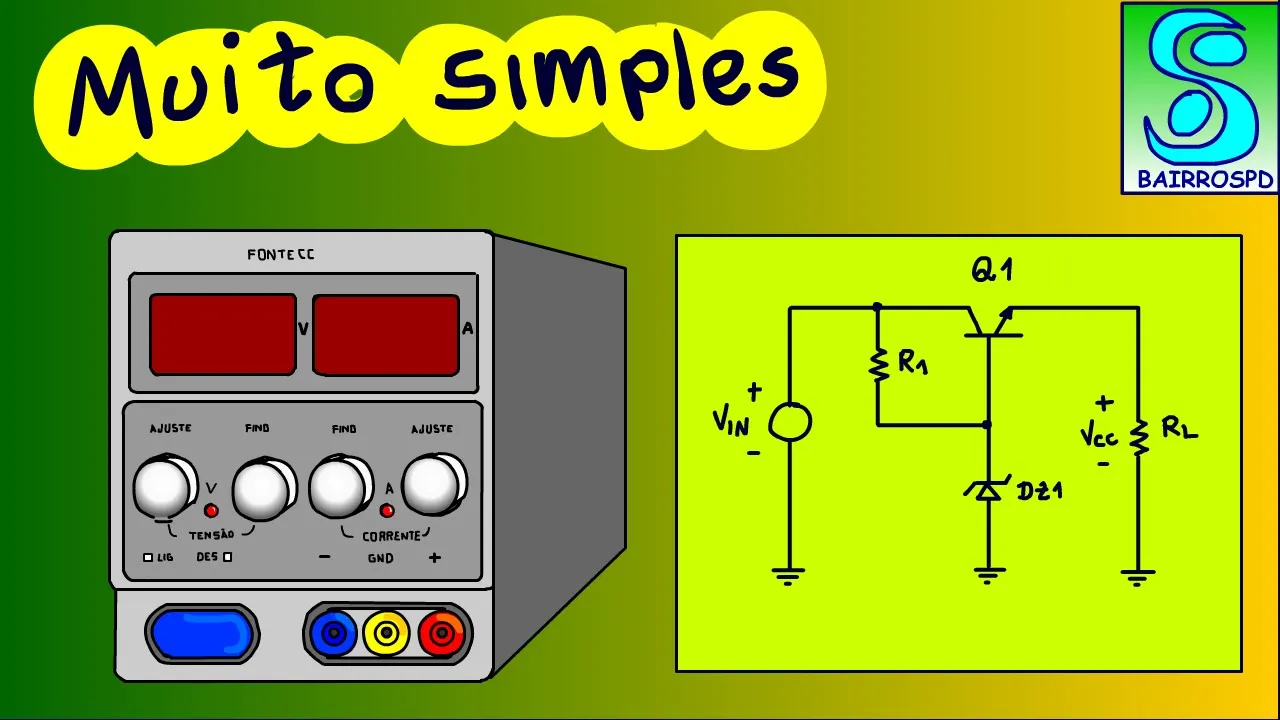

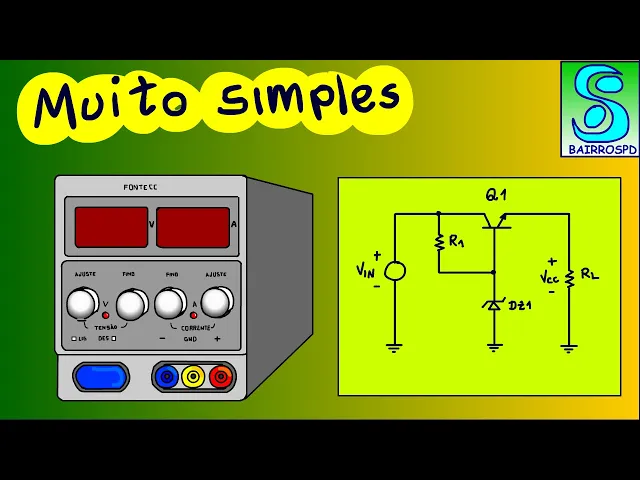

Olá eu sou o professor bairros e no tutorial de hoje nós vamos ver fonte estabilizada linear com transistor mais simples do mundo você verá neste tutorial análise da fonte estabilizada a linear com transistor mais simples do mundo essa análise irá mostrar os conceitos básicos para esse tipo de circuito serão fundamentais para você entender o funcionamento das outras configurações usando transistores amplificadores operacionais ou circuitos integrados vamos lá esse é o circuito não podia ser mais simples não é mesmo esse circuito a ponte vem é a fonte de tensão de entrada representa a saída de um dos
retificadores já estudar mas lembre-se os retificadores de onda completa são os melhores é a fonte vem resumiu transformador os diodos capacitores de filtro tudo para gerando uma tensão continua com baixo horrível esse circuito aceita será indicada por vez e uma atenção contínua e esse estabilizada e resistência RL é resistência de carga representa um circuito real mas o que é estabilizada E se eu vou mostrar agora mas por que usar uma fonte estabilizada depois do retificador veja alguns dos problemas que um retificador como o apresenta e que a fonte estabilizada soluciona aqui eu estou usando o
retificador de meia-onda para simplificar mas os retificadores de onda completa também apresentam os mesmos problemas que os principais motivos são que a tensão de entrada da rede de alimentação variar e ela varia muito então a tensão de saída Vc vai variar na mesma e são a tensão de saída é fixa agora alterar a tensão de saída você terá que comprar outro transformador ou mandar fazer um Então vou mostrar como a fonte estabilizada soluciona esses probleminhas o analisar o circuito da figura e mostrar como a tensão de saída vc se manter a estabilizada mesmo se a
tensão da rede variar eu ainda vou mostrar como é fácil ajustar o valor da saída para o valor que você quiser esse circuito eu estou usando o retificador de onda completa você conseguiu identificar Qual o tipo isso mesmo eu retificador Com certeza tape a tensão de entrada 220 volts e pode variar 10 por cento para mais ou dez porcento para menos o que é como no Brasil apesar da legislação dizer que só pode variar assim que eu percebo e qual é a tensão de saída Vc é muito fácil determinar você deverá encontrar uma maneira que
passa pela tensão de saída e que as outras tensões sejam conhecidas você consegue identificar essa malha Sim essa mais existe região na figura agora é só levantar aí faça um seguindo a corrente da malha no sentido dos Ponteiros do relógio então fica mais 6,7 volts atenção do gênero - 0,7 volts a tensão base-emissor do transístor menos a tensão de saída ver se você resolvendo a tensão de saída Vc é igual a 6 voltes Note que a tensão de saída não depende do Beta do transistor não depende da corrente de base nada disso então o que
fixa a tensão de saída e olha a equação da malha ver se a pouco a única atenção que você pode alterar é a tensão do diodo Zener Então hoje o doce ele era o componente que fique sua atenção na saída o diodo Zener o coração desse circuito ele é o Astro desse tipo de circuito uma atençãozinha não altera é sempre estável então a tensão na saída estável também isso significa ser estabilizada o diodo Zener estabiliza a tensão de saída Isso vai acontecer em todas as fontes de estabilizada linear ou não com diodos ele será o
responsável pela estabilização da tensão de saída não circuito real Atenção se ele varia um pouquinho ao redor da tensão Gêmea essa variação vai depender da corrente que circula pelo diodo Zener e agora vou falar sobre a resistência R1 ou a função dessa resistência limitar a corrente no diodo Zener hora que a potência nesse diodo não é cedo as suas características as do contrário ele irá queimar Qual a máxima corrente que circula nessa resistência como falar em mais uma corrente porque atenção veem pode variar de 10 porcento para mais ou para menos assim a tensão máxima
na entrada era de mais 10 por cento da tensão de pico da tensão no secundário em relação ao Center tape e a 12 volts a tensão máxima será de aproximadamente 18 volts o rei não dar para facilitar os cálculos para determinar a tensão sobre R1 ou se deverá identificar uma malha que passa por R1 e que você conheça todas as tensões menos atenção sobre R1 você consegue ver essa malha é uma marca é possível é indicada na figura agora é só levantar a equação mais 18 volts da tensão de entrada máxima menos VR um e
menos 6,7 volts atenção ver R1 = 18 volts menos atenção zenilde 6,7 volte estudar 11,3 volts a corrente na resistência é 11,3 volts / 82 um estudar 0,137 é igual a 137ml amperes é a potência da Resistência Rio é igual a tensão vezes a corrente 1,3 volts x 0,137 amperes estudar 1,5 watts 2 watts comerciais a potência não é pequena essa resistência vai esquentar um pouquinho e para calcular a máxima potência no Zener você deverá usar a mesma equação pensam multiplicada pela corrente onde a tensão no diodo é a tensão Zener a potência no diodo
Zener é igual a 6,7 volts da tensão Zener 13 0,137 amperes a corrente máxima que vende R1 a potência no diodo Zener é de zero, 411 vagas você pode ir a usar tranquilamente um gene de meio Watt e na verdade é corrente que passa por r17 dividir no entre a base do transistor e o diodo Zener parte vai para base do transistor e parte vai para o Zener no cálculo da potência do diodo Zener eu considerei que toda corrente estava circulando pelo diodo Zener mas nem sempre assim quando a corrente na saída for zero a
corrente na base a zero Então nesse caso toda corrente segue para o diodo Zener é o pior caso para o diodo Zener né segunda corrente na saída é máxima 1,5 amperes a corrente na base É máxima então pouca ou quase nenhuma corrente e circula pelo gênero como a máxima corrente de saída de 1,5 amperes Então nesse caso a corrente de base máxima será de 0,137 amperes a corrente passa a circular para base do transistor e você lembra Para que serve o Beta do transistor Vettel ganho decorrente do transistor é a relação entre a corrente de
coletor EA corrente de baixo e se caso o Beta do transistor deverá ser de 1,5 amperes a corrente de coletor / 0,187 amperes a corrente de base isso dá aproximadamente 10 então alguém de transição deverá ser maior do que 10 esse o Beta do transistor por maior melhor quanto maior o Beto é menor a corrente de base ser corrente de base for menor do que 0,137 amperes o restante vai ser consumido pelo diodo Zener o diodo Zener estabiliza a tensão EA corrente na base do transístor esse detalhe é fundamental na fonte Lilian exemplo Gilberto for
40 a corrente de base será igual a 1,5 amperes dividido por 40 isso E aí 0,037 amperes a corrente do diodo Zener então será igual a corrente de 0,137 é Perez que está entrando na nossa mas está saindo 0,037 amperes para base Então vai sobrar quanto para o Zener isso mesmo 0,1 amperes viram que fantástico o diodo Zener absorve o excesso de corrente e agora vem o tópico fundamental a potência gasta no trânsito para estabilizar a tensão na saída a potência máxima do transistor é calculada multiplicando a corrente máxima 1,5 amperes pela atenção vc entre
o coletor eo emissor máxima para determinar a tensão Vc é É só usar uma malha que passa por vcs é que eu sou falte determinada essa atenção você consegue ver essa malha uma velha possível é indicada na figura Amália fica mais 18 volto de vinho - vc menos ve sekiya 6 volts isolando vence aí calculando a potência = 12 volts a potência no trânsito = 12 volts de vc vezes 1,5 amperes da máxima corrente na carga e c = 18 várias outras histórias escolhido deverá suportar essa potência que não é baixa e vai realmente o
trânsito deverá ser montado com um dissipador de calor essa energia gasta no trânsito para reduzir a tensão é uma energia perdida Essa é a grande desvantagem ainda fonte estabilizada linear Hoje existe a fonte estabilizada chaveada que tem menos perdas a outra vez eu deverá atender as seguintes condições uma corrente de coletor maior = 1,5 a peça a potência máxima maior ou igual a 18 watts nessa maior do que der tensão coletor-emissor maior do que 18 volts uma sugestão é o bd235 a tensão coletor-emissor máxima = 45 volts Tá bom olha aqui de coletor 2 amperes
maior do que o, 5 a perna potência máxima 25 watts tá um pouco maior do que 18 watts é bom usar dissipador Beta fica entre 40 e 250 você deverá olhar sempre o pior caso o menor Beta esse caso 40 é bem maior do que 10 então serve vamos usar o bd235 nesse circuito E aí você montar o circuito da figura ele irá funcionar acho cuidado eu não sei fizeram curto na saída o trânsito Ltda Queimados por isso é bom colocar um fusível insere convém e outro no primário do transformador para proteger o retificador de
claro eu vou colocar uma chave e o Nezinho na saída indica que a fonte está ligada Roseli comercial mais próximo de ser Vila 7 vou é o de y X6 V8 com tensão Zener dia 6,8 vou então a saída será um pouquinho maior do que 6 volts pronto o circuito está completo é só montar e correr para o abraço é uma fonte estabilizada a linear tem as seguintes desvantagens isso mantém a tensão constante na saída mesmo que a carga varie ou a tensão de entrada da rede varia a tensão de saída pode ser menor que
a tensão de entrada vem e depende somente do valor da tensão Zener o circuito é simples a desvantagem a potência dissipada no transistor é uma energia perdida pronto você foi apresentada a fonte estabilizada a Lilian nos próximos tutoriais vou mostrar como aperfeiçoar esse tipo de fonte Ah e por favor se você não é inscrito se inscreva e marca o Sininho para receber as notificações do canal e não esqueça de deixar aquele like e compartilhar para dar uma força ao canal do professor não tem tem sim é www.espbr.com lá você encontra o pdf tutoriais sobre esse
