o som da lógica lp1 que identifica níveis lógicos e um circuito eletrônico então têm até quatro níveis lógicos possíveis que você vai indicar com esta sonda ótica é o nível lógico alto quando vai acender um é de vermelho e biológico baixo quando assim de um é de verde tu state ou seja alta impedância não vai atender nenhum led na sonda e também tem a opção de detectar um pulso quando acende o pisca oled laranja vamos observar isso eu fiz um esquete bem simples em arduino para testarmos estados diferentes aí bem simples de utilizar a sonda
uma ferramenta que vai agilizar você a detectar problemas em um circuito eletrônico por exemplo vamos pra o review segura aí aqui está a sonda lógica é muito prática de você utilizar ela tem alguns recursos interessantes por exemplo seleção entre ppl e moss no caso de circuitos integrados semosbh você pode alimentar ela com até 18 volts que a tensão máxima da maioria dos circuitos integrados semosb é você verifica os níveis lógicos utilizando esta sonda de forma muito rápida ela tem duas garrafinhas jacaré que você clipa e alimenta juntamente com o circuito de testes o que é
bem prático também e aí no caso de microcontroladores em geral você vai deixar em ppl que é tensão de 0 a 5 volts então para circuitos integrados com a lógica ttl ou microcontroladores que você queira verificar os níveis lógicos e é um exemplo aqui estou utilizando a br 381 p na plataforma do hino eu fiz um esquete em que o pino 13 fica oscilando o pino 12 o digital 12 fica em um nível alto o pino digital 11 em nível baixo e os demais todos estão indo state pois não fiz nada então eles ficam configurados

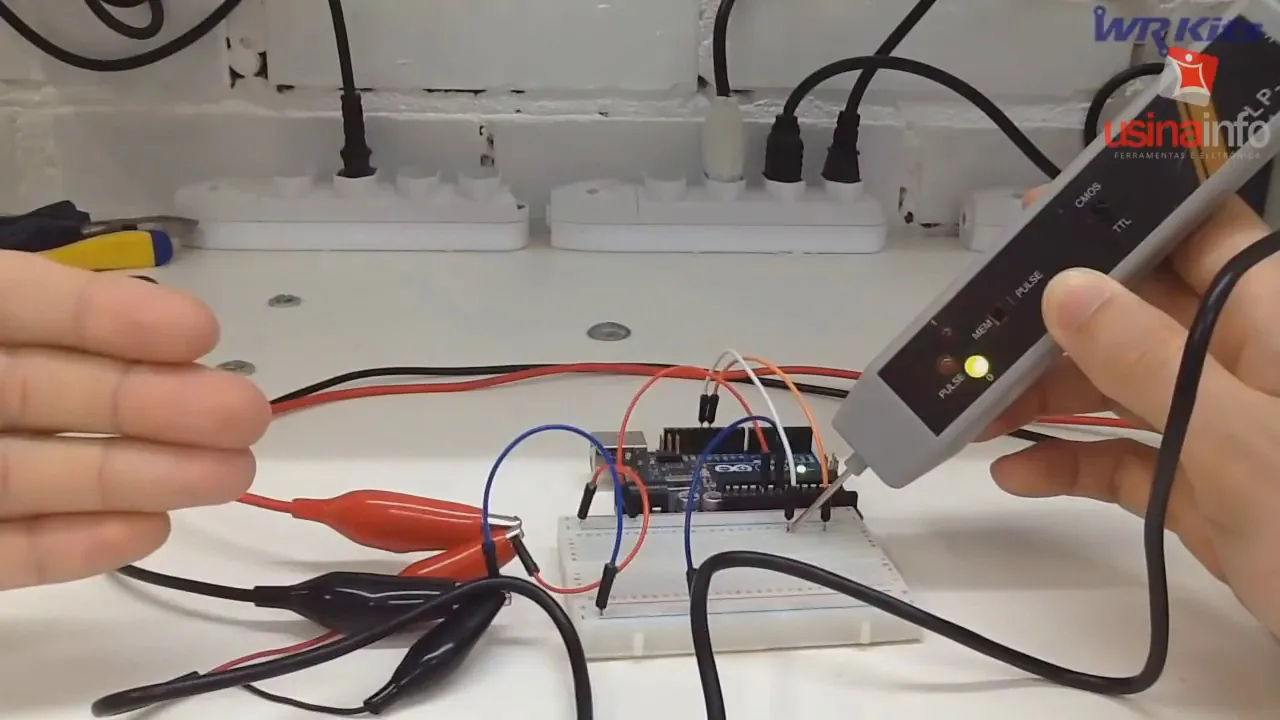

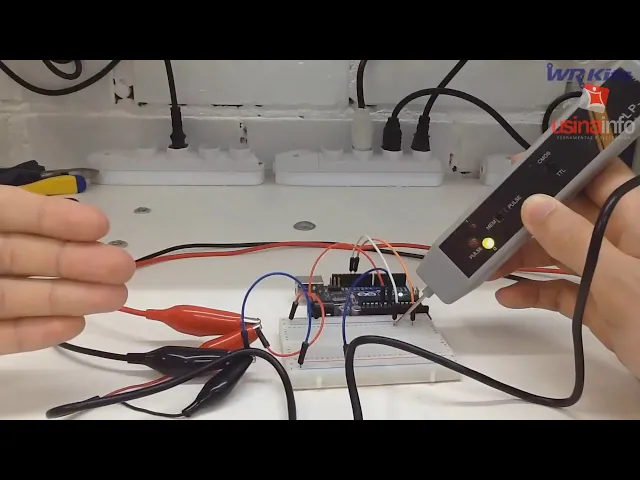

por padrão em alta impedância e esta chave vizinho ac de memorização para os pulsos que você está verificando você vira ela aqui pra memorizar você mantém o led laranja acionar então é muito simples de utilizar o equipamento já está aqui na alimentação dos 5 volts com arduino veja que aquino digital 13 nós temos então o pulso aquino led laranja indica que é um sinal pulsante os leds com dessa forma aí eu fiz um digital 13 pra enxergar mas também aqui um led on board mas no caso poderia ser outro digitais do arduino ou no seu
circuito você tem dúvida então não sabe se está oscilando ou se está em biológicas bem definido então para detectar um problema em uma placa é interessante isso que pode haver um ponto específico do seu circuito que você precisa saber se o nível de tensão está bem definido e às vezes existe uma oscilação oriunda de um problema de um efeito e esta sonda vai identificar isso rapidinho pra você qual 12 aqui acende o vermelho indicando neurológico alto eu configurei para deixar o sempre ray um sketch do arduino ou trocar agora aqui para o digital 11 e
pegar como exemplo digital 9 o digital onde eu configurei para nível lógico baixo e os demais todos estão entrevistei então aqui biológico baixo acende o verde identificado aqui como 10 ea quito state para todos os demais não acende nada então você sabe está em alta impedância thai galera uma super dica da usina informou a você som da lógica lp1 você identifica quatro estados como você viu isso poderá ajudar na solução de problemas em circuitos eletrônicos para verificar rapidinho aí pra galera que não tem um osciloscópio também essa função e detectar uma oscilação é bem útil
o instrumento e de baixo custo para você som da lógica lp1 de cada usina info use na ipho ponto com.br esse foi mais um vídeo em parceria com a usina informou lhe que no vídeo não esqueça aquele que gostei e inscreva-se no canal é novo por aqui clique no botão vermelho inscrever-se e marketing para receber as notificações cursos séries projetos tutoriais reviews muito conhecimento aqui no wrc channel isso engenharia o uso intencional da ciência por hoje é isso ou ficando por aqui aquele abraço e até a próxima [Música]
