olá eu sou marconi harry e professor e projetista com mais de 25 anos de experiência no vídeo de hoje eu vou falar sobre o desenho arquitetônico básico sobre o desenho arquitetônico como representar uma porta com representar um livro quais são os tipos de desenho é preciso fazer cortes achados elevações e assim por diante fique ligado no vídeo quatro de cada cinco vagas de emprego são ocupadas por que tu aprendeu desenho técnico e autocad porquê porque foi isso que se pediu o início da vaga então você quer entrar logo no mercado de trabalho trabalhar com o
desempenho que trabalhar com a autocar trabalhar com o projeto faz o curso de desenho técnico comigo ea prenda logo e seja um vencedor a neste mês o curso de autocad está como bolos você compra o curso de desenho técnico ganha um curso de autocad clicando aqui em baixo com a descrição do vídeo você pode ter acesso a novas apostilas desintegra eu deixei isso online já se inscreva no canal compartilha o vídeo que você ajuda e muito o nosso canal 100 casamentos tom bom vamos lá nossa aula de desenho arquitetônico é então o que é desenho
arquitetônico é um tipo de dezembro sem técnico mas aí alguns elementos da arquitetura para a gente tá sempre me que alguns papéis que fazem parte dos slides das aulas apenas para facilitar não é que a gente tem aqui um roteirinho é a ser seguido não é a nossa aula de hoje então vamos lá o bbva é projeto básico de arquitetura que vai ter dentro desse projeto básico as plantas baixas nem a gente vai ver um exemplo mas na frente e são as plantas de cada pavimento então se você tiver uma casa com três andares e
três plantas o motor para ver - os cortes que na verdade são os mesmo que a gente já viu o desenho técnico só que dentro da arquitetura existem outras normas né os critérios para ser cortar no mínimo dois cortes um transversal e outro longitudinal longitudinal é o sentido mais comprido é fazendo uma comparação a gente não esquecer é o sentido mais longe então por exemplo se eu fosse cortar esses calimero ele é mais comprido nesse sentido então corte longitudinal e sim e transversal seria no sentido mais curto lembrando a mais longe aqui é mais longe
do que aqui né só umas e tinga nos lembrar as fachadas que o desempenho que nós chamamos de vista frontal vista lateral então aqui a gente chama de fachada tá no mínimo 3 a frontal e as laterais lateral direita e esquerda isso é muito importante aqui porque que você tem é edificações com esquerda e direita diferenças eventualmente a planta de localização planta de situação ea planta de cobertura que é o telhado vamos falar um pouco sobre cada um desses elementos agora algumas observações que devem ser levadas em consideração primeiro todos os ambientes sala quarto cozinha
assim por diante devem ter na nomenclatura o nome dele com a metragem de quantos metros quadrados esse ambiente tem eo nível coisa nova pra mim não sei o nível seguinte veja bem normalmente o banheiro por exemplo dentro da área do banheiro você vai tentar do banheiro você vai por exemplo colocaram do boxe um pouquinho mais baixo é com os dois centímetros mais baixo por exemplo um centímetro para que a água não passa do box né da área de box o resto do banheiro então de repente a varanda vai ser um pouquinho mais baixa do que
a sala por exemplo pra que a água da chuva no entanto para dentro da casa e assim por diante então esse é o nível a gente vai ver depois como que a gente coloca esse nível dentro da arquitetura tá bom deve se localizar então as louças sanitárias nem vasos sanitários entre as bancadas a posição dos leitos nexon os quartos das camas e quando houver equipamentos novo portáteis médico-hospitalares mobiliário instalações especiais sentido de abertura de portas as indicações do corte domingo 2 longe de tudo e transversal passando pela instalação sanitária olha só a corte deve passar
pela instalação sanitária aqui nós temos a norma em mês 90 5004 elevações ampliações e detalhes em se tratando de reforma ou ampliação deve conter legenda indicando a área ser demolida a área a ser construída ea área existente deve se à inter a localização da edificação o conjunto de edificações e seus acessos de pds veículos e bruno ps passa por onde o veículo passa a planta de cobertura com todas as indicações pertinente em caso de edificações exclusivas planta de situação do terreno em relação ao seu entorno urbano é que é onde esse terreno está com o
bairro é qualquer esquina mais próxima a gente vai ver exemplos mais pra frente todas as plantas devem estar formatadas com margem legenda conforme a cnt e selo contendo identificação endereço completo do estabelecimento número seqüencial das pranchas área total e do pavimento devidamente assinado pelo responsável técnico do projeto então vamos lá o primeiro item nós lá na primeira folha aqui a gente falou dá pra baixo é que a planta baixa então vamos ver o que é que nós temos uma casa a gente faz um corte e tira parte de cima da casa que a gente vive

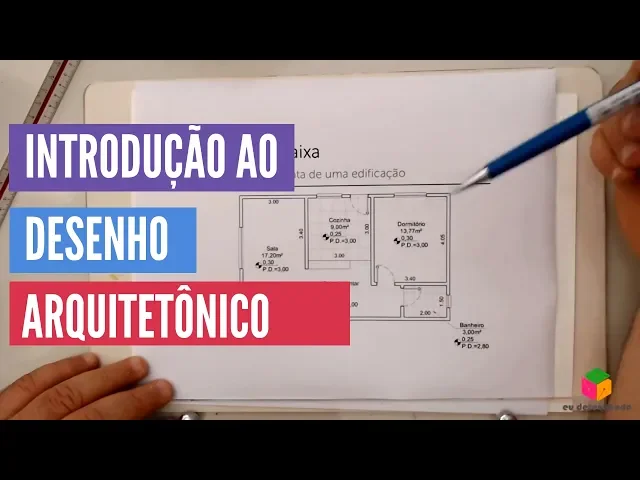

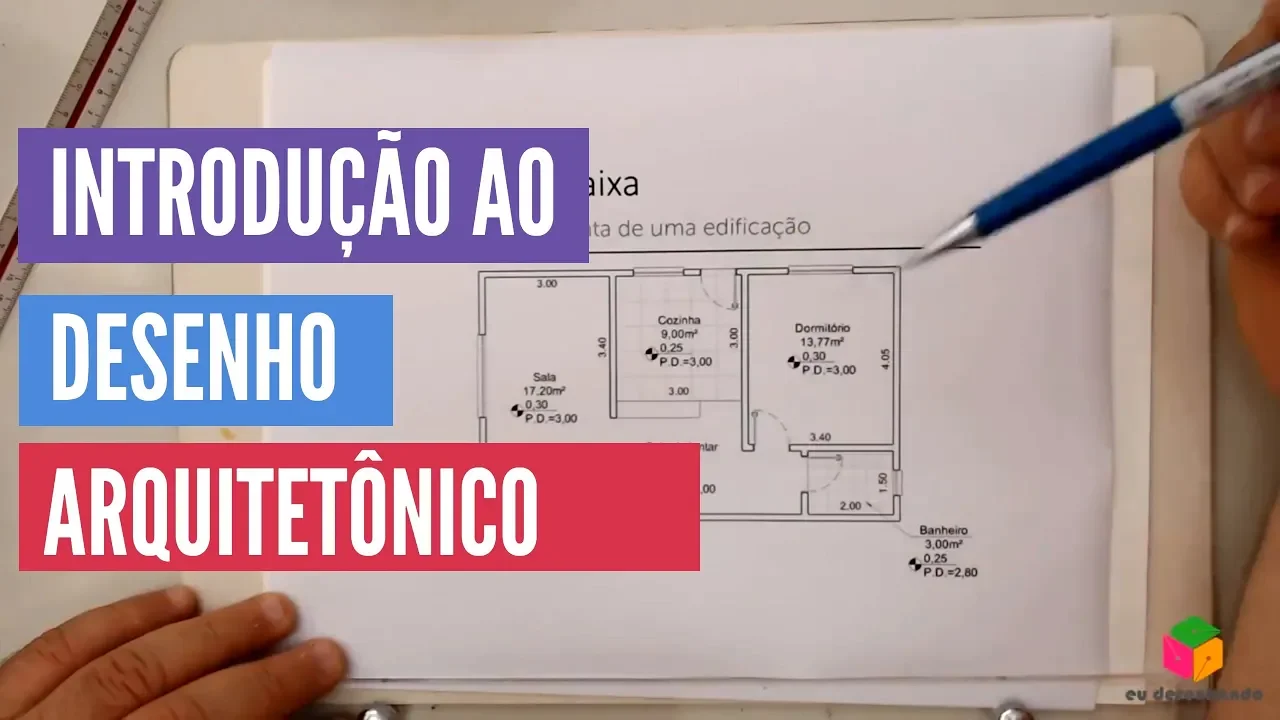

internamente nessa casa a gente tem a planta veja que nós temos na sala cozinha sala de jantar dormitório e banheiro vou mostrar que na maquete um exemplo disso então aqui eu tenho uma casa tá uma casa né então se eu fizer um corte nessa casa tirar do telhado dela isso aí você está vendo é a planta baixo né então a gente vai desenhar as paredes e as portas só que o corte é esse corte que eu fiz aqui eu também na altura do telhado né no alto do telhado agora esse corte que a gente faz
normalmente na planta ele passa um pouco mais baixo de forma que exponha as portas e as janelas dos vãos das portas para que nós temos os vãos das portas está aqui as janelas então essa é a nossa planta baixo só de amparo um pouquinho normalmente se faz a planta baixa quase sempre na escala de 1 para 50 pode ser feito em escalas maiores também foi quando vou desenhar a planta baixa com a espessura da parede que o desenho é o primeiro tem que entender que está projetando uma casa tem que fazer com que o material
que vai desenhar porque você também tem uma casa você tem que entender com o padrão você está projetando então eu faço uma parede de drywall ela vai ter uma espessura uma parede de tijolo simples em pé jogo cerâmica vai ter outra espessura ou deitado e assim por diante mas precisa de projeto na forma simples às vezes ainda não se decidiu exatamente material aí vai trabalhar com a parede de 15 centímetros para a parede revestida dos dois lados né alguns sistemas construtivos podem usar 10 como o drywall chegando até 25 centímetros de paredes de vidro por
exemplo são bem menos despesas divisórias podem ser cinco cêntimos eventualmente a pessoa vai pensar se eu posso fazer uma parede externa com mais conforto térmico a fazer com 25 centímetros para ter mais isolamento térmico ea parede interna com quim a gente pode padronizar aí com 15 centímetros de 15 a 25 centímetros vai depender do material que a casa vai ser projetado na identificação dos ambientes nem outro ponto importante você precisa de colocar o primeiro expressa em metro quadrado ou seja em bi com dois aqui ao quadrado também a cota do nível em que joguei mais
na frente como essa cópia do livro identificados com o símbolo próprio o pé direito que é o pé direito altura do chão até o teto não é só aqui na nossa maquete o ataque a maquete então aqui ó o pé direito ao todo estão até lages a lógica tirá la já que meu salário começa exatamente aqui nesse povo altura do chão até a laje é o pé de lei é o total é disponível está à altura do piso acabado do teto acabado né altura do piso acabada tendo acabado é o do pé direito que vai
ser expressa em metz então a identificação do ambiente a funcionar assim a gente vai ter que ó o nome do ambiente sala a metragem de 10 metros quadrados aqui o símbolo de livro está no entanto está em relação ao nível zero e 0 30 ter excelente que qualquer um qualquer está a 30 centímetros mais alto do que 10 pode ser um livro do terreno e pb de pé direito go 3 ele é um show à altura do piso acabado até a laje acabada parte de baixo da laje igual a três metros ainda dentro da identificação
do ambiente você pode utilizar a chuvas para identificar áreas molhadas por exemplo e ser feito dentro do padrão geométrico olha que vão receber cerâmica fica aquele peso quadradinho você pode a chorar quadradinho identificar aquilo ali é uma cozinha e um banheiro por exemplo tá bom agora vamos lá como que a gente desenha então uma porta tá aposta desenhada assim como aposta de giro é uma porta de giro por exemplo vai ser assim eu posso desenhar menos detalhada que eu não tenho nenhuma lei um puxador ou mais detalhada com o marca o computador professor mas quando
eu vou usar essa situação e quando eu vou usar essa situação simples nessa situação você vai utilizar quando você tiver um uma escala maior para 2011 é que quer detalhar um pouco mais então dentro do cade é só copiar e não dá trabalho tá e essa situação você vai utilizar quando você for um plantas mais um escalão para 50 então mas como é que você vai desenhar isso é simples a você vai desenhar na parede normalmente e fazer o corte aqui no vão da porta as portas valinho começa com 60 centímetros domingo o padrão é
60 70 80 90 o ex le pen portas maiores também mas são as principais portas prontas do mercado daí pra frente começam ser modelos mais é específico centrar estamos porta de acesso comuns segue essas medidas está então você vai desenhar aqui e se vão aqui você vai desenhar uma linha com a mesma altura de simon cowell se daqui tem 80 dessa língua e têm casos três cêntimos que lógica em escala deve fazer ser pano que o compasso basta colocar o ponto de giro que ao compasso da equipe z e sigilo porque esse giro que é
importante porque você não vai poder colocar móveis aqui aporta giro é você colocar algum móvel que vai trabalhar então você não vai colocar móvel em um ponto electrão é nada que não é indicado então se uma área morta na casa da moeda de circulação tá então essa é a representação gráfica da porta então após atingir com um agente acabou de ver vai funcionar assim isso aqui é uma porta pivotante nessa do montante é muito comum é sempre vidro tá então você tem o pivô que é colocado no chão e no teto e aporta gira não
aqui lembrado no mar como exigido por aqui porque é um esporte que você vê que tem aquela bola no chão que ela abre e fecha normalmente é um tipo de porta pivotante a porta pantográfica a porta sanfonada que é muito comum em diversas portas de pvc vende nessas grandes lojas está a porta camarão que ela vai se dobrando a aposta decorrer de uma folha apenas e após a decorrer de duas folhas então essa é a representação básica representação gráfica básica da porta bom as janelas a gente vai imaginar ao fazer o corte é porque a
gente tem a nossa maquete ao fazer o corte ocorre ele passa na altura da janela né não existe uma definição exatamente na altura do corte o agente imaginei em torno de um metro e meio então a janela vai ser representado dessa forma se você tiver uma brincadeira uma janela que é uma pedra que impede a água escorrer pela parede né então fica aquele moço então você pode desenhar também é brincadeira que normalmente vai ser detalhada mas em escalas maiores ou você detalhamento do projeto então basicamente a janela vai ser assim você tem aparelho basta você
fazer uma linha em outra linha então daqui até que o comprimento da janela a imaginar que seja 11 e 20 e fazer uma linha dupla no meio a simbologia básica da janela aqui nós temos então o exemplo de plantas já acabava com todas as informações então aqui estão as ajudas da área molhada nem acho do banheiro a chuva da cozinha também as informações o dormitório 13.77 metros quadrados o nível dele é 30 pé direito 3 então a gente tem umas informações eventualmente se você não quiser repetir pé direito cada um dos ambientes você pode colocar
em uma nota a todos os ambientes e não tem direito 3 por exemplo quando informações repente você pode colocar uma informação genérica lógica as medidas aqui ainda não estão com as cotas certinhas apenas para a gente seguir referência então as janelas estão marcados e com ph d por isso elas passam um pouquinho pra fora não é que a gente tem todas as informações básicas observe que algumas linhas são feitas com a união quando apresenta mais fina aqui por exemplo é mais feliz aqui porque é que são elementos né que estão um nível mais baixo do
que o resto da casa que a parede então as janelas são linha fina aparelho meia grossa normalmente se usa 05 na parede e 103 para janela mas isso pode variar um pouquinho mais para frente vou explicar a desenhar um cômodo apenas para explicar como que se desenha portas e janelas não é para que não fique nenhuma dúvida que a gente possa matar essa aula de hoje está a fazer um cômodo aqui que vai medir três por três metros três por três metros utilizar a escala vão utilizar que só pra ficar um pouco maior a escala
de 1 para 25 está novamente a maioria das vezes e desenho para 50 eu vou dizer um produto 5 aqui para ficar maior no desenho amado no vídeo bom então tenho que pensar o seguinte tamanho do meu ombro era interna disponível o tamanho do meu corpo era já a parede está então quero fazer um combo que internamente dele tenha três por três meses a externa vai ficar um pouco maior né conforme a gente falou aparelho normalmente ela vai ter de 15 a 25 dias em uma parede média uma parede de 20 centímetros vou marcar os
quatro lados aqui uns 20 centímetros vou fazer as quatro paredes bom agora vamos imaginar se uma situação que esse quando ele tem uma para uma janela de um metro e meio aqui onde vou posicionar às vezes um layout do como você vai pressionar mais à direita ou mais à esquerda para sobrar mais espaço para armados mas se eventualmente você não tiver essa necessidade você pode pressionar no meio fica melhor taticamente não vou marcar o meio aqui o meio você um metro e meio já que são 13 metros e já não tem um metro e meio
vou pegar 75 centímetros o desenho de uma janela bem clássica é bem simples e aqui vou marcar o vidro e agora vamos desenhar a porta vamos imaginar que a porta seja mexicano ou uma porta começa lá na parede novamente à porta tem o que a gente chama de boneca é uma distância do início do mar o qual essa distância dependendo do tamanho realizar um aumento a gente pode pensar mais ou menos o seguinte os amizade eles têm aí de seis a sete centímetros então a gente vai ter pelo menos o mesmo tamanho alisar pra poder
ficar a uma distância adequada entronizar ea parede eu vou mostrar isso em uma imagem rara de ver provavelmente eu coloco de 10 a 15 centímetros então vamos colocar aqui 15 centímetros no início da porta vou fazer uma porta bastante como tinha porte de 80 centímetros então isso aqui eu estou marcando vão da porta bom agora eu vou estender essa link agora preciso demarcar 80 cêntimos aqui o interessante é que eu posso usar essa medida transferir pra cá utilizando um esquadro e 45 graus o posiciona aqui ó e quando são luís quadro lá o que eu
marcar aqui esse ponto vai ter exatamente 80 cêntimos porque em 45° eu tenho 80 por 80 e depois do corte a 45 está agora basta eu marcar a espessura da folha da porta terminei a porta aqui agora marcar o giro com o compasso o compasso vai entrar aquilo onde ficar e dobradiças da porta o abril.com passo que não orgulha da porta inteira e fazer o giro bom como a gente tem a porta é essa linda vão da porta ea janela espessuras diferentes agora eu vou reforçar as paredes para que ela fique mais espessa do que
o resto bom então base kim é isso aí é somente para entender como funciona essa versão do projeto arquitetônico aos poucos a gente vai fazendo outras coisas né vamos desenhar telhados fazer cortes e você não vai conseguir entender um pouquinho mais nesse processo quero você de volta da aula nos vemos nas próximas aulas [Música]
