[Música] [Música] olá pessoal hoje uma aula muito importante uma aula de laboratório que foca a determinação da resistência à compressão do concreto esse é um ensaio padrão está normalizado que vai ser muito importante tanto para os estudos prévios de dosagem como para o próprio controle de qualidade do concreto então como foi visto na anterior de dosagem nós produzimos corpos de prova de diferentes concretos para estabelecer as curvas de dosagem e dentro dessas ruas de dosagem a principal é a lei de abruzzos aquela que estabelece a lei de águas onde a gente com relação à resistência
à compressão com relação ao aquecimento para obter os dados da resistência à compressão nós temos que realizar os ensaios padrão de compressão e aula de hoje mostra quais são os cuidados necessários para que esse ensaio seja bem realizada ele também é importante como eu disse para o controle de qualidade ou seja o ensaio de detenção de resistência à compressão tem que ser bem feito porque caso contrário nós corremos um grande risco de rejeitar um concreto que está adequado para finalidade estrutural ou seja nós temos que garantir que o resultado obtido esteja conforme os padrões estabelecidos
então aqui nós vamos demonstrar primeiramente quais são os cuidados nós temos que fazer prédios com o corpo de prova na tomada é das dimensões e em seguida vamos mostrar o procedimento do ensaio propriamente dito esse aqui é o corpo de prova padrão um corpo de prova cilíndrico de 10 centímetros de diâmetro por 20 centímetros de altura para que seja levada ao ensaio é fundamental a gente garantir o polimento das duas superfícies esse polimento tem que ser muito bem feito e de maneira a garantir o bom contato do corpo de prova com os pratos da prensa
é as dimensões de 10 por 20 são dimensões padrão mas como a tem que haver o polimento existem pequenas irregularidades nos próprios moldes o primeiro procedimento que tem que ser feito é a tomada das medidas desse corpo de prova o diâmetro ea altura a primeira medida que nós vamos realizar a medida do diâmetro que é feito em duas posições ortogonais mais ou menos na metade da altura do campo de prova a primeira medida a nota a medida ea segunda no sentido ortogonal a nota o valor mensurado a terceira medida é da altura do corpo de
prova que é verificada na relação entre os dois tocos uma vez tomadas as medidas do corpo de prova diâmetro médio e altura nós podemos realizar um ensaio então durante ensaio nós vamos levar o corpo de prova até a carga máxima a partir da carga máxima e do diâmetro médio nós conseguimos calcular a atenção de ruptura do material que nada mais é do que a carga dividido pela área da cessão circular do corpo de prova e se houver alguma alteração em relação à altura existe um padrão da norma que estabelece qual que é a correção quando
a gente foge da relação 2 para 1 de altura para diâmetro estão dando prosseguimento ao ensaio o corpo de prova tem que ser posicionado na prensa uma parte bem centralizada entre os dois pratos para que o corpo de prova fique perfeito contato com os prazos da presença inclusive nós temos que verificar o final do insight esse bom contato foi conseguido o carregamento nessa pressa é feita de maneira automática a presa tem um script tem um código que estabelece com precisão qual é a velocidade de carregamento do corpo de prova extremamente importante que isso seja obedecido

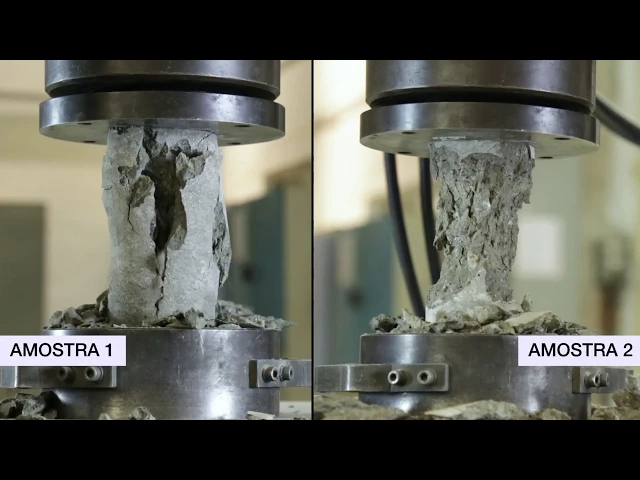

porque se o ensaio foi feito de maneira muito rápida nós aumentamos a carga de ruptura esse ensaio foi feito de maneira muito lenta nós diminuímos a carga de ruptura então para garantir a precisão do ensaio a velocidade de carregamento é fundamental [Música] então esse corpo de prova mostrou o padrão típico da ruptura por compressão que fica com essa forma de ampulheta ou seja um cone inferior em um cone superior onde as tensões de saneamento foram as mais fortes que geram ruptura do corpo de prova aqui na parte inferior a gente consegue ver que ficou praticamente
todo o círculo da área de contato nessa parte superior e percebe que houve uma ruptura o que pode ser um sinal de perda de contato ou de concentração de carga então é sempre importante verificar como o corpo de prova rompeu pra sempre tentar minimizar os riscos de indução de um resultado errado por uma distribuição das cargas no corpo de prova toda a determinação da resistência à compressão do concreto é feito a partir de um exemplar por exemplo significa que nós vamos ter que romper dois corpos de prova então agora nós vamos partir para o futuro
do segundo corpo de prova que é o gêmeo do que foi rompido anteriormente bom finalizamos agora a segunda ruptura e o campo de prova apresenta o formato esperado de ampulheta com os dois cones ou superior e inferior com as superfícies de ruptura por ser elemento principal bem determinadas foi um resultado que eu creio melhor ea gente vai demonstrar isso apresentando os gráficos a seguir agora tirando proveito que esse equipamento nos fornece as curvas de carga por deslocamento nós podemos comparar os dois corpos de prova que foram ensaiados anteriormente então aqui nós temos prime a primeira
curva do corpo de prova que teve um probleminha de acomodação do topo com a prensa então a gente percebe que essa é a fase inicial de acoplamento da pressão é de toque da prensa no campo de prova aqui a parte mais linear onde o corpo de prova efetivamente carregado ea gente vê como inclinação menor do que o segundo corpo de prova e esse primeiro acabou obtendo uma carga de ruptura menor da ordem de 137 quilômetros o que vai nos dar uma atenção de ruptura de 17,4 mt a mais ou menos já o segundo que teve
melhor condição de acomodação teve essa fase inicial de contato da dos pratos da prensa com o corpo de prova depois dessa fase mais linear mais aproximada onde mostra um bom contato e uma carga de cultura que superou o primeiro campo de provas a segunda carga de ruptura foi de 169 que o nilton soco que nos fornece uma atenção de ruptura de 21,4 ipea ou seja nós temos uma redução de 21,4 para 17,4 mpa com dois corpos de prova gêmeo basicamente se pode ser associado às dificuldades do contato dos corpos de prova com os prazos da
imprensa que não geraram uma a distribuição dessa carga então obtivemos dois valores de tensão 21,4 17,4 e pela recomendação de norma nós vamos abandonar vamos desprezar o valor mais baixo que o resultado considerado mais defeituoso e adotar o valor maior de 21,4 então com isso nós temos a determinação da resistência desse concreto nessa idade de sair que nesse caso foi 21,4 mpa esta foi a última aula de laboratório do semestre nós começamos com a parte caracterização dos materiais passamos pela dosagem chegamos hoje ao determinação da resistência à compressão do concreto que é um complemento da
aula de laboratório de dosagem e também serve como base para a aula de controle de qualidade porque é o insight nós vamos utilizar para controle de cor de qualidade do concreto nas obras irregulares eu espero que vocês tenham aproveitado bastante e que tenham feito boa conexão destas aulas laboratório com as aulas teóricas dadas em sala de aula obrigado
