CLASE 07 INSTALACIONES ELECTRICAS DE INTERIORES, ELECTROMECANICAS Y DE COMUNICACIONES

Listo vamos a comenzar Recuerden que el día lunes le vamos a entregar sus sus notas Entonces vamos a comenzar a hacer un pequeño repaso de lo que se ha visto algo rápido Óscar para que entremos ya al tema de comunicaciones te parece sí Totalmente de acuerdo listo hermano Te dejo con los compañeros entonces bien gracias ante todo muy buenas noches con todos Un saludo para a ver quiénes estamos acá Ángel Carlos David Diana Jorge yulisa Luis Óscar Peña Víctor Walter Sebastián Muy buenas noches Espero estén muy bien de salud y bueno Y nuevamente darles la

bienvenida a este a esta parte del componente de del curso llamado instalaciones de Comunicaciones bien Vamos a tratar ya de hacer un pequeño resumen en base a lo que ya hemos hecho anteriormente Y en base a Eso también nosotros complementar el tema de instalaciones de comunicaciones Bueno bueno Esto es un tema particularmente nuevo normalmente no no he escuchado que hayan diado estos temas de instalaciones de comunicaciones vamos a tratar de repente de hacer las comparativas correspondientes me refiero directamente a la normatividad a lo que realmente se requiere y en base a a las a las

conectividades muy comunes que se suelen Realizar en temas domiciliarios ahora lo vamos a implementar directamente a una institución educativa bien sabemos o si bien recordamos También nosotros ya hemos hecho ya una bueno el trabajo de instalaciones eléctricas dentro de un de una institución bien Voy a como un pequeño repaso correcto bien aquí se ya se tiene la parte de instalaciones eléctricas correcto aquí tenemos los Planos y dentro de los planos ya hemos desarrollado ciertos criterios Como por ejemplo la distribución de los alimentadores Aquí está a ver voy a Aquí está bien nosotros ya hicimos esto

no bien teníamos una idea Clara de que esta iba a ser la calle correcto todo este punto y sobre ello se iba a desarrollar básicamente ya la alimentación bueno Esto va a ser a través de una Subestación y el tablero general se va se iba a encontrar en este punto correcto aquí en donde dice cuarto eléctrico y eso también se ha coordinado con el arquitecto y se ha definido que en este punto iba a sera básicamente el el tablero general sobre ello Nosotros hemos hecho a nivel subterráneo los buzones para la implementación obviamente de todos

los eh o alimentar todos los tableros de distribución que se tiene en cada uno de los bloques no Lo que a b De igual manera en el bloque c d e y F la institución educativa que vamos a agarrar el bueno para para esta oportunidad que es instalaciones de comunicaciones también va a estar basado exclusivamente también eh bajo esos criterios correcto ojo que es muy importante trabajar en coordinación directamente también con el ingeniero sanitario muchas veces en bueno en nuestro caso lo hemos Planteado de esta manera ya aquí van a estar los buzones de igual

manera va a estar el tema también de los alimentadores de cada tablero ahora en el tema de comunicaciones vamos a desarrollar también el mismo criterio vamos a tener que ubicar los buzones obviamente no se tiene que sobreponer sobre estos buzones que ya tenemos a nivel eh eléctricas y ya tratar de Ubicar en otros puntos obviamente más alejados de repente paralelos quizás Dependiendo comoo conseguiremos nosotros en base a eso también hacer otra comparativa con el con ingeniero sanitario en base a eso también No sobreponerse si pasa estado a nivel diseño Pues estaría bien No tendríamos observaciones

cabe mencionar de que normalmente esto estos observaciones los realizan ya los evaluadores ellos ya conocen cómo de repente trabajan a nivel a nivel revisiones hacen sobreponen lógicamente Todas las instalaciones eléctricas sobreponen toda la parte de Comunicaciones y sobreponen obviamente las instalaciones sanitarias y si no ven o ven en este caso algún alguna sobreposición de algún buzón algún elemento que de repente bueno en un punto puede de repente omitirse pero que de repente sea un tramo entero pues Sencillamente Las observaciones van a levantar para sobre el tema eléctrico correcto Nosotros ya tenemos una máxima demanda tenemos

una carga ojo Óscar no sé si me el tema de Aló s creo que hab un pequeño problema con el internet Okay Eh se me escucha Sí crees que puedas repetir la última parte Ah okay Okay Perfecto perfecto Gracias bien Decía si bien es cierto de toda esa distribución que nosotros hemos Desarrollado ya los evaluadores en este caso lo que van a revisar el expediente entero ya son también obviamente un conjunto de profesionales dentro de ellos también está un profesional a nivel eléctrico y profesional a nivel comunicaciones obviamente también a nivel sanitari los tres que

hacen sobreponen cada uno de ellos todas las alimentaciones a nivel distribución que nosotros tenemos de acuerdo y si en caso se visualiza una sobreposición ya muy Muy exagerada por ejemplo Imagínate que por este punto pase el tema de las comunicaciones por este punto pase el tema de las eléctricas Y de igual manera pase aquí el tema de los sanitarios entonces la observación directamente va a recaer en los en las tres especialidades indicando que se debe corregir y evitar sobreposicion ubicar normalmente en este caso ciertos ciertos distanciamientos para bueno entre comillas llevamos los Alimentadores no Entonces

ese es un un punto ahora el otro punto que comentaba era el detalle de que nosotros en el tema eléctrico ya hicimos bueno entre comillas vamos a decirlo así se ha desarrollado directamente la distribución de todos los circuitos dentro de cada tablero de distribución a nivel luminarias a nivel tomacorrientes y entre otros elementos que se ha considerado en cada uno de los ambientes ahora sobre ello nosotros vamos a tener Lógicamente un cuadro de máxima demanda de acuerdo un cuadro de cargas de cada uno de los ambientes y a nivel general lógicamente ahora en el tema

de instalaciones de comunicaciones de igual manera nosotros vamos a tener que considerar un pequeño cálculo de suma de cargas de los elementos que nosotros vayamos a ingresar dentro de instalaciones de correcto Entonces es muy importante Tener en cuenta ello no no asumir de que o el tema eléctrico ya está Ya esa es la carga definitiva no cabe cabe recalcar también que se está considerándose también ahora el tema de comunicaciones sobre ello va a tener una carga esa carga va a tener que ser implementada justamente en la suma de la carga total y ver de qué

manera también ya se va a considerar para la para el diseño lógicamente del tema del transformador que se va a hacer ya en su apartado Propio que es el tema de electromecánicas correcto entonces teniendo eso en cuenta vamos a empezar ya con el tema de instalaciones de comunicaciones bien eh voy a comentar algo también en este caso para esta oportunidad Eh bueno el día de hoy no va a estar si va a estar el día de mañana voy a tener un invitado para explicar algunos elementos también propiamente que corresponde lógicamente al tema de comunicaciones con

mi persona Vamos a trabajar casi en la gran mayoría todos los elementos que corresponde al tema de instalaciones de comunicaciones eh algo que tienen que tener en cuenta para Estos tipos de trabajo Es que es tiene básicamente entre comillas los mismos criterios que el tema de instalaciones de instalaciones eléctricas correcto se hace básicamente la el diseño de la conducción de los de las tuberías Eh cuántos cables van a pasar y entre otros Elementos ahora voy a presentar una diapos correcto tengo acá Aquí está instalaciones de comunicaciones pero voy a trabajarlo de manera distinta voy a

hacer un trabajo paralelo con la normatividad bueno que se está trabajando en este caso a nivel Perú vuelvo a recalcar el tema de las normatividades ya es un tema más referencial y obviamente Que Tiene ciertas eh similitudes como otras Normatividades dentro del de otros países no pero que ya se tiene y obviamente algunos parámetros o algunos elementos Como por ejemplo que van a ser los rf que van a ser los cables en este caso los utps entre otros elementos los los Ja rj45 los rj11 entre otros elementos Son elementos que también se usan dentro de

otros países correcto no me dejará mentir imagino que también o no creo que de Repente tenga otro nombre específico si en caso fuera por favor me lo me gustaría que que me lo mencione bien ya mencionando ello yo lo que voy a hacer es también agarrar una normatividad correcto la normatividad que voy a agarrar para esta oportunidad esta información también se les va a proporcionar de igual manera eh que se dice con la parte eléctrica en el tema de comunicaciones correcto hay hay una normatividad que se maneja si bien Es cierto ya mencionado anteriormente la

Norma que se maneja en el tem de instalaciones eléctricas en interiores es la norma 010 ahora en el tema de comunicaciones es la norma 020 ojo que esta Norma también se ha mencionado en la normatividad en este punto no reglamento Nacional de edificaciones si no me equivoco está acá bien Sí aquí está Justamente y Aquí está no en el tema de instalaciones eléctricas y mecánicas claro No está mencionado directamente el tema de comunicaciones propiamente dicho pero aquí ya está eléctricas y mecánicas la em02 instalaciones de comunicaciones correcto Ahí está esta es la normatividad que debemos

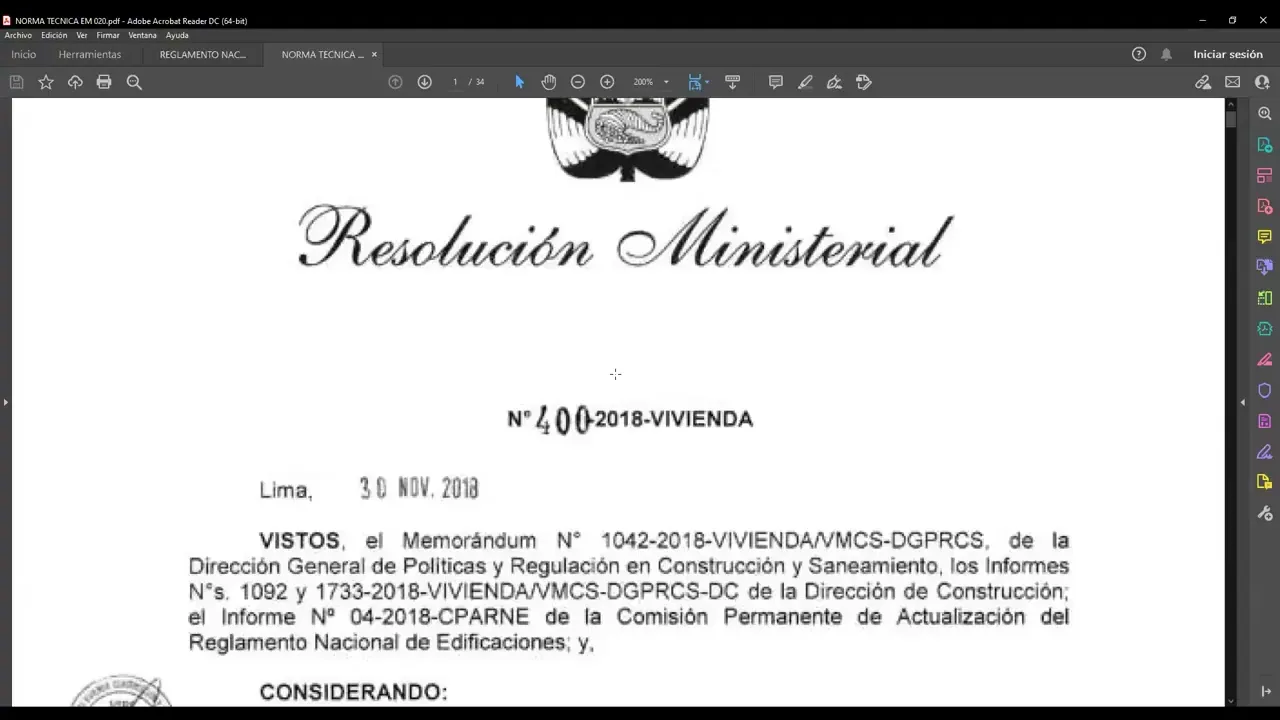

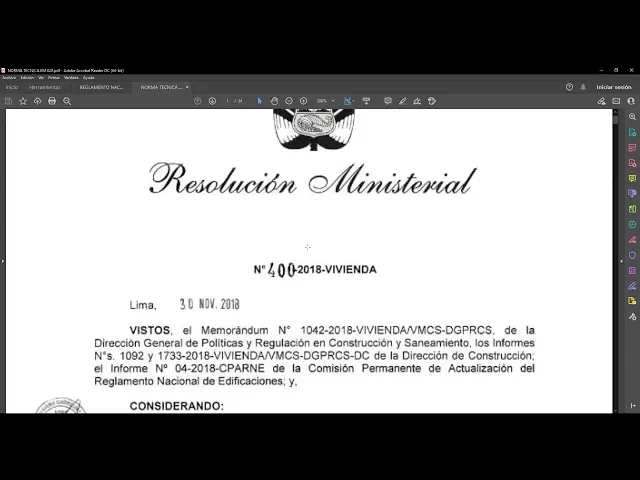

agarrar ahora dónde está este PDF también está ubicado acá instalaciones de comunicaciones normas y aquí está la normatividad hay Dos Bueno yo Yo tengo dos archivos correcto uno es bueno son las mismas uno dice Norma técnica em correcto em 020 icg y el otro dice Norma técnica m020 son las mismas sino que a voy a abrirlo para que vean Cuál es la diferencia Bueno Este es un documento correcto que está ad correcto como que algunas cosas repente no no se visualizan pero esta es la Norma que nosotros vamos a bueno Considerar Norma 020 instalaciones de

Comunicaciones y aquí es donde menciona De qué manera debemos trabajar voy a agarrar bueno similar a esta pero el el del icg correcto Porque aquí se ve en este caso que está más se visualiza mejor el tema del tipeo es lo mismo correcto sino que se visualiza mejor en este caso el tema de del contenido correcto es lo mismo recalcar es lo mismo indica tal cual lo Que está aquí obviamente lo mismo que acá sino que ya más por tema de visualización me enfoco en eso correcto bien esta es la norma con la que nosotros

vamos a trabajar Obviamente que también Esto va a estar implementada con en este caso otros elementos otras normas técnicas y obviamente también como es un tema de instalaciones de telecomunicaciones es Obviamente con eh con equipos trabaja directamente con el tema de energía que también va a estar Acompañado por la norma del código Nacional de electricidad en algunos casos en algunos elementos correcto bien ya mencionando ello voy a dividir la pantalla y de paso también el tema de la ya voy a trabajarlo así me confirman por favor si se visualiza ambos lados o si no lo

cambio para uno para el otro lado y el otro para el otro lado sí conform Okay Gracias gracias bien Esto lo voy a mover acá y esto mejor acá correcto listo entonces empezamos con el tema de conocer directamente qué es lo que vamos a hacer una vez que nosotros entendamos Cuáles son los elementos que corresponde porque al final de cuentas se van a darse cuenta que ya en un punto ya va a ser más intuitivo correcto empezamos con el tema de instalaciones de comunicaciones lógicamente eh Empezamos con la primera diapositiva e el objetivo no esta

formación de diseño de implementación de infraestructura de comunicaciones en edificaciones tiene como final finalidad especializarte en el diseño y desarrollo de instalaciones de comunicaciones para ello te formaremos de manera teórica y práctica en todos los procesos necesarios para ser un profesional especialista en el sector correcto bien Ahora cabe recalcar Que en el tema de del diseño de conectividad al tema de internet propiamente dicho tiene ya un sentido ya más este más estandarizado correcto es obvio que nosotros vamos a necesariamente adquirir el tema de internet que es básicamente simar el tema eh energético pero ahora se

aboca el tema de internet es otro tipo de señal otro tipo de servicio correcto y cuando nosotros adquirimos el tema de internet esto ya va Necesariamente estar solicitado a las empresas que bueno en en el país que corre que estén Eh bueno las empresas que de repente estén autorizadas Bueno a nivel Perú hay varias empresas está la empresa bueno Movistar claro Intel vitel tenemos cuatro y entre otras empresas que de repente poco a poco están empezando a surgir correcto ahora cuál es la secuencia básica de repente de funcionalidad y alimentación del tema de Internet del

servicio en sí es obviamente adquirir el tema de servicio paso directamente a un router correcto eso ya nos brinda directamente a la empresa concesionaria y pasa directamente a un switch de distribución de este switch de distribución ya va a alimentar a otro switch correcto bueno Por qué hay tantos acá bueno Esto es este es un esquema del colegio propio correcto est de esta Manera vamos a trabajar dentro del colegio vamos a adquirir el servicio de internet pasamos a rag de distribución principal o el general una vez que nosotros tengamos el servicio pasamos directamente a alimentar

a los demás r rac secundarios correcto y obviamente que cada rack va a tener su propio switch y dentro de ese switch va a alimentar directamente a los puntos de salida que son las cámaras las computadoras en algunos casos y en Algunos pabellones o ambientes va a estar también ubicado la salida de de telefonía IP y obviamente que las computadoras en algunos casos va a trabajar de esta manera Esta es la configuración pero la secuencia genérica en sí es desde el Desde que la empresa brinda el internet a través de un router y sobre ello

ya se trabaja directamente con los switch y sobre ello ya empieza a repartir a los demás switch y Lógicamente ya alimenta a los a las a los puntos de salida que requiere básicamente cada ambiente que son cámaras PCS telefonías proyectores multimedia entre otros elementos de la institución correcto esto viene a ser básicamente una secuencia básica correcto bien ahora dentro de la dentro de la normatividad correcto de instalaciones de Telecomunicaciones indica ciertos elementos las disposiciones generales Cuáles son los objetivos los ámbitos de aplicación las definiciones las abreviaturas los lineamientos técnicos para el diseño de instalaciones de

comunicaciones en edificaciones ahora cuáles son esos lineamientos correcto se va a enfocar directamente aquí como disposiciones generales aquí no está aquí está como lineamientos técnicos generales en Edificaciones correcto directamente para un proyecto Esto está exclusivamente para temas de proyecto obviamente para a nivel infraestructura Esto va a estar ya indicado de manera se tiene que presentar directamente también los proyectos Bueno ahora en este lineamiento que hago de manera de resumen ya es propiamente dentro de los componentes de un proyecto que son las memorias descriptivas las memorias de Cálculo el tema de los planos y dentro de

las especificaciones técnicas claro dentro del de la normatividad ya hace una mención pero eh lo primero que recalcas directamente el tema de los planos la memoria descriptiva las especificaciones técnicas de los materiales y equipos y el procedimiento de ejecución de ser necesario sobre ello Qué falta acá en las memorias de cálculo las memorias de cálculo es diferente ya es una contabilidad directamente deos Son los puntos que se van a considerar dentro de cada gabinete cabe recalcar ya haciendo bien ya el tema señalando algunos puntos fundamentales para Estos tipos de trabajo dentro de la bueno dentro

del Estado peruano es de que si las personas que vayan a certif el desarrollo de Estos tipos de trabajo son correcto ahora dentro de la región eso también ya ya por experiencia les digo no dentro de La región en donde estoy yo normalmente no hay las universidades no votan ingenieros de telecomunicaciones acá entonces sol quiénes van a firmar directamente los ingenieros electrónicos o electricistas o en su defecto mecánicos electricistas también están firmando clo que no lo mencionan dentro de la normatividad pero si está Eh sí se está aceptando correcto eh que Los profesionales ya mencionados

firmen Estos tipos de proyectos ahora otro otro punto fundamental el tema de los planos Cuáles son los tipos de planos que debemos presentar para Estos tipos de proyecto muchas veces podemos tener en este caso indicar Uy ahora qué tipo de plano será similar al tema eléctrico entre comillas Pues de alguna manera Sí pero ya nos indica directamente la normatividad ojo si nosotros presentamos más planos bien pero menos a esto difícilmente que Podamos presentar porque inmediatamente la norma va a salir indicando que tal plan tal plano falta por ejemplo acá plano de conexión del acceso domiciliar

la red pública de telecomunica Es lógico De qué manera se va a alimentar directamente la institución bueno en este caso lo que estamos trabajando De qué manera va a tener De qué manera se va a instalarse correcto el tema de internet ahora el plano de Sistema de distribución donde van a estar los ductos conductores cámaras canaletas y demás canalizaciones planos de salidas de telecomunicaciones ojo Estas son las salidas los puntos el de telefonía cable internet sistema de alarma detectores de humo sensores de movimiento sistemas inteligentes circuitos cerrados de TV sistemas de control de acceso sistemas

de seguridad redes de enlace entre computadoras sistemas de llamadas y Música ambiental sistema de parlant sistema de control de personas sistemas de control de medios audiovisuales y otros en los que se eh en los que sea pertinente correcto si de repente tenían alguna alguna duda o cómo Dónde dónde pertenece el tema de sistemas de perifoneo o el tema de sistemas de contraincendio corresponde directamente a este componente llamado instalaciones de comunicaciones aquí es donde se tiene que considerar esos tipos de Trabajo correcto bien Ahora sobre ello también se tiene que desarrollar los famosos diagram de instalaciones

de equipos electrónicos plano de detalles de equipos y obviamente planos de detalles constructivos sobre ello Si de repente consideras algún Trabajo especial que requiere el proyecto ya ya aumentas los demás planos correspondientes correcto pero en su gran mayoría se tiene que considerar estos planos Ya mencionados Ahora en los demás aspectos bueno dentro dentro de est normatividad también ya vamos a encontrar la simbología de instalaciones de telecomunicaciones en la memoria descriptiva como bien sabemos cómo se tiene que especificar ya lo menciona y el tema de las especificaciones técnicas de los materiales correcto y es por eso

que el lineamiento en sí se va a enfocar directamente en que tú presentes un proyecto a este nivel que tenga su Memoria descriptiva memoria de cálculos planos y especificaciones técnicas lógicamente idéntico al tema de instalaciones eléctricas no es similar claro qué faltaría acá bueno para que sea realmente igual sería por el tema de los metrados no bien Ahora pasamos a este punto eh dentro de los lineamientos técnicos generales en edificaciones Aquí hay una Gráfica que es que es la misma que tengo acá que ya hace mención a un a un detalle importante correcto el tema

de del esquema general de la infraestructura de la Bueno es un esquema básico por ejemplo el sistema de captación para el acceso al a la re inalámbrico Ahí está Esta es una zona de dominio público Obviamente que est lógicamente los servicios están en la parte exterior dentro de una Edificación y sobre eso Obviamente que llega como una cometida y directamente a un gabinete principal en bueno en este gráfico menciona dos gabinetes principales puede ser superior o en su defecto puede ser gabinete principal inferior correcto puede trabajar de dos maneras bueno No necesariamente tienen que ser

juntos obvio no eso va aender De qué manera se se alimente directamente o Te brinde el servicio la empresa concesionario correcto y lógicamente va a pasar directamente a los gabinetes secundarios correcto los gabinetes secundarios y va directamente a los puntos de acceso al usuario los p los famosos p Y por último termina en la caja terminada directamente en las salidas Bueno Este es el esquema básico que ya ent la misma normatividad listo y los lineamientos por componente tenemos otro otra apado Otro capítulo los lineamientos por componente ahora esto lo voy a detallar un poco lo

voy voy a también explicar bastante los lineamientos técnicos por componente Cómo realmente nosotros vamos a empezar a definitivamente a tener un buen proyecto muchas muchos especialistas cuando se empiezan a trabajar pueden toparse con ciertos elementos pero vamos a tratar de cubrir Eh bueno esas cubrir directamente esas ideas bien aquí nosotros tenemos las Famosas cámaras de entrada correcto las cámaras de entrada también lo menciona acá Qué son las cámaras de entrada las cámaras de entrada directamente hac mención a De qué manera tú vas a a en este caso obtener del servicio correcto ustedes imagino que dentro

del de de suba coa se habrán dado cuenta que existen postes y dentro de estos postes existen dos tipos de servicio uno es el alumbrado o de repente las redes en baja tensión y Adicionalmente algunos postes están compartidos pero que solamente pas un solo conductor pero que ya es el tema de internet que están básicamente Bueno ese es un elemento de que conforman a nivel aéreo no el tema de servicio de internet es de manera aérea o en algunos casos es de manera subterránea no es De qué manera tú te vas a a se te

va a brindar básicamente el servicio en algunos casos Si fuera el Proyecto obviamente en el sector rural el proyecto en sí es posible que no no sea de repente no es este cerca no el tendido de la red e de los postes a nivel del servicio de internet mucho menos el tema subterráneo Entonces por qué optan Por el tema de satélites no el tema de internet inalámbrico eso va a depender directamente a quién solicites en este caso el servicio ojo es importante que Tú plantees esos puntos para que tú tengas en este caso un buen

criterio Al momento de trabajar y diseñar todos los elementos que requieras correcto es importante recalcar ello cabe mencionar que Qué pasa si tú empiezas a trabajar en estos temas de infraestructura y justamente te solicitan y te piden saber que Ne necesitamos internet bien dónde es el proyecto sabe que es en un lugar bien alejado es en bueno podemos decir de repente dentro de la selva no De qué Manera puedes de repente optar el tema de internet bien ya es alejado tu primer tu primera idea va a ser de repente ya hagamos internet satelital bien segundo

criterio dónde tienes que ir de frente a las empresas y decirle dónde quiero internet si me pueden brindar o no el tema de internet ya lo he mencionado tú tienes que necesariamente ir a las empresas no en este caso o si fuera Perú te irías a bueno itel Intel Claro entre otras Empresas que repente ya brindan el servicio de internet y en base a eso si ellos de repente tienen esa disposición Porque primero se conversa y luego se manda lógicamente la documentación correspondiente de entidad entidad y en base a eso ya solicitas y obviamente que

te van a responder y con ese documento ya respaldas que efectivamente el proyecto sí va a contar con el tema de internet yo puedo de repente dim todo lo que yo desee pero si de repente no tengo Entre comillas la factibilidad de que yo voy a contar con el tema de internet Entonces posiblemente la construcción va a ser repente no no va a corresponder no va a tener todo el equipamiento y infraestructura para Internet pero no va a contar con internet Obviamente que no es difícil que pase pero trato siempre ya de de enmarcar esos

puntos correcto bien ahora eh dentro de estos trabajos normalmente para Instituciones lógicamente que esto no no lo vas a tener dentro de una vivienda no en una vivienda es más simple no necesitas un cuarto especial no de telecomunicaciones mucho menos vas a instalar un gabinete principal un modem y sobre ello ya se ya se distribución en algunos casos con el inalámbrico no puro WiFi eh pero para instituciones normalmente siempre se tiene que desarrollar un cuarto de Telecomunicaciones propiamente dicho Un cuarto un o un espacio para telecomunicaciones correcto bueno est es bueno el esquema que muestro

en este momento aquí hace mención ya un a un ambiente no exclusivo donde va a estar ubicado directamente qué el gabinete principal y sobre ello obviamente se va a distribuir a través de cajas de paso y obviamente dentro de los cuartos de Telecomunicaciones Van a estar ciertos elementos como un tablero de distribución acompañado con Ups para temas de protección y obviamente va a estar obviamente distribuidos por ciertas tuberías para la alimentación de los puntos que o artefactos que se requiera correcto pero aquí lo que trato de mar es el tema de lo de cuartos de

comunicaciones ojo de acuerdo es important recalcar Ello eso también lo menciona acá cuarto de cuarto de telecomunicaciones dentro de la normalidad ya hace mención a ciertos elementos dentro de esta normatividad al ciertos criterios que debemos tomar correcto hay ciertas normas que ya se mención dentro de la misma Norma m020 dentro del apartado de cuarto de telecomunicaciones aquí también hace referencia a ciertos elementos que se debe cumplir Con esto Obviamente que también va a estar acompañado por el tema de instalaciones eléctricas también va a estar acompañado por ubicación de tableros de protección y entre otros elementos

uno dice otro tema de protección que podría ser puestos a tierra Sí definitivamente tema de cort de telecomunicaciones va a estar acompañado también por su propia puesta tierra bien hablemos de gabinetes ya estamos Hablando poco a poco ya de qué maneras nosotros vamos a alimentarnos ya lo estamos diciendo puede ser en de tres de tres maneras aéreo subterráneo o Sencillamente inalámbrico No ahora para para lo para para lo que son instituciones se tiene que tener específicamente un ambiente principal un ambiente separado exclusivamente para telecomunicaciones ahora dentro de ese cuarto de telecomunicaciones qué vamos a Encontrar

vamos a encontrar ciertos elementos por ejemplo los gabinetes principales correcto para instituciones es importante recalcar ello ciertos gabinetes o también se le conoce como rac los famosos rac ahora los rack principales ello los r principales normalmente nunca están empotrados en la pared siempre están Bueno es un r que está en el piso Obviamente que tiene sus propias especificaciones No r tiene sus propios detalles no en este caso tiene sus ruedas o en algunos casos están sobre una plataforma una pequeña plataforma ya fija en B ell ya se instala los demás elementos son que son los

Patch Core los Patch panel los los UPS en este caso los los conectores de internet de energía entre otros elementos dentro de estos elementos Están ubicados de acuerdo ahora dentro de la normatividad también hace mención a las dimensiones ojo a las dimensiones que pueda tener las diferentes caracteríticas dentro de los gabinetes principales correcto y sobre ello como ya tenemos los gabinetes principales también vamos a tener algo llamado gabinetes secundarios ojo los gabinetes secundarios que van a estar obviamente distribuidos ya dentro de los diferentes Ambientes que vamos a tener dentro de la institución dentro de los

gabinetes secundarios se va a considerar Ya esto es diferente no normalmente si va a estar ya distribuido en otros ambientes que no son ambientes Pues de cuar de telecomunicaciones pues para temas de protección Estos sí están empotrados directamente en la pared obviamente en lugares estratégicos no de acuerdo a la a la distribución que nosotros desarrollamos y aquí ya como pueden ver La imagen ya tiene ciertos elementos que corresponde directamente al tema de los gabinetes secundarios aquí tenemos los Esos son los switch Esos son los batch panel otro switch aquí tenemos el famoso Ups y aquí

falta ciertos elementos no como por ejemplo el organizador de cables entre otros elementos también pero que sí normalmente sí entra eso va depender lógicamente la dimensión del gabinete en sí de cuántos son los puntos que yo voy a requerir normalmente un un Patch panel Está compuesto por 24 puntos 24 salidas correcto y lo switch llega tener hasta el doble no 48 y dependiendo si en caso de repente tuviera más puntos Obviamente que se aumenta un Patch panel más dependiendo de la necesidad de los puntos Tenemos también las famosas cajas de paso que son muy importantes

esto s voy a tratar de explicar un poco más este eh los temas de cajas de paso en temas De comunicaciones es diferente al tema eléctrico Por qué eh a ver voy a tratar de explicar esto ya con con dibujo a ver acá ya Ah es el Autocad bien Aquí está el Autocad Cuál es la diferencia e digamos Yo tengo un punto acá correcto tengo un punto eh Y aquí sale pongamos un conductor del mismo conductor yo puedo alimentar en este caso dos Ambientes correcto yo alimento desde este punto alimento este punto y de igual

manera acá tranquil correcto con un solo conductor bueno Eso es en el tema eléctrico pero en el tema de internet de la casualida que no funciona de esa manera funciona de otra manera si esto básicamente viene el switch necesariamente tengo que sacar un cable independiente Acá funcionaría así en este caso en el tema eléctrico solamente jal un solo cable de este cable ya puedo haer la repartición para para los puntos que yo desee pero en el tema de internet es diferente el cableado lógicamente va a tener que ser en este caso independiente para cada salida

que yo desee correcto est es un una salida un solo cable que sale directamente del switch o del gabinete Y de igual manera de igual manera para el Siguiente punto ahora por qué hago mención a ello porque en este punto dentro de lo que yo tengo acá Aquí está dentro de las cajas de paso ya no son en este caso bien cortas no como por ejemplo del tema eléctrico sus cajas de pasos son bastante pequeñas pero en el tema de internet o telecomunicaciones pues es bastante eh las dimensiones son bastante altas son en este caso

cajas de paso bastante robustas no podemos decirlo así Que cuente con ciertas dimensiones de 300 por 300 y bueno entre puede ser 115 no de profundidad y te habrás dado cuenta también por la propia imagen que los edificios también son bastante grandes Qué significa que los tubos que nosotros vamos a considerar para Estos tipos de proyectos van a ser en este caso de dimensiones de eh 20 25 50 y entre otros elementos y bueno sí por qué Porque ya lo he mencionado los cables que van a pasar Perdón bueno los Conductores o cables que van

a pasar por acá pues van a ser independientes dependiendo de los puntos que yo que yo necesite Entonces se va a sobrecargar no ent dicho ello Tenemos que tener en cuenta las dimensiones de cada caja en base a la normatividad la normatividad también me ayuda en ello saber y mencionar Qué tipo de caja de paso yo voy a considerar en cada uno de los ambientes lo menciona acá sí lo menciona En qué parte está eso en la parte final Aquí ya se mención de Cuál es la caja de paso que yo voy a usar inclusive

Cuál es la tubería que yo debo usar dependiendo de los aspectos ya te he dicho las tuberías de los diámetros que se vayan a considerar dentro de la normatividad mencionan que puede ser uno de 20 de 25 de 40 de 50 65 75 dependiendo eh Cuál es el conductor que Cuál es el tipo de conductor que yo necesite correcto eso me va a ayudar a mí saber Cuál es el la caja de paso que yo tengo que considerar bien entonces ya tenemos claro ello con respecto a las cajas de paso claro ahorita solo es teórico

no estamos haciendo netamente reconocimiento de todo lo que nosotros necesitamos conocer para eh obtener y Bueno en realidad dimension no buen proyecto una vez queos empezamos a Agar el Autocad y Empezamos a tener este criterio de bien Ahora los puntos de acceso al usuario los famosos p Bueno en realidad son estos no los Pau los pa están bueno Normalmente se usa para temas de cable internet Perdón para para TV Cable correcto esto Qué indica que sale de un punto o entra no entra de un punto y hace las distribuciones correcto hace Las distribuciones para diferentes

elementos en realidad no distribuyen se divide es la palabra eh técnica que se usa en estos aspectos para para las distribuciones Pero esto es para temas de para temas de pero para temas de internet El p Normalmente se usa en instalaciones eh domiciliarias correcto entra una línea correcto ent una línea o línea uno línea dos directamente al Pau y de este pago hace las distribuciones para cada Punto que requiera directamente la vivienda correcto Qué es un pago punto de acceso al usuario ojo correcto estos son los puntos de acceso al usuario bueno en nuestro caso

para proyectos eh de instituciones educativas normalmente no usamos esto los pago en va a depender de la necesidad lógicamente si en algún caso requiere bueno se tendrá que usar qué en realidad Qué son son en este caso divisores de Señal entra viene un cable dependiendo de del del elemento que yo requiera para no sobrecargar demasiado de repente un tramo puedo usar este elemento y en base a eso ya hacer las derivaciones correspondientes y escoger De cuántos de Cuántas salidas necesito dimensionar El pau bien Eso es con respecto a los puntos de acceso al usuario y

las cajas terminales no las cajas terminales las las salidas en sí pueden ser bueno dentro del mercado encontramos infinidad De salidas no tanto puede ser para pared tanto para el piso o entre comillas combinado no Cuando digo combinado puede ser uno es los rj45 las salidas en sí y adicionalmente el tema del de TV Cable Ahí está dentro del mercado puedes encontrar No solamente uno o como máximo normalmente dentro de estos Face Place encontramos cuatro salidas no se encuentra más porque ya Sería muy robusto dentro del elemento Porque estos est estos tien ciertas dimensiones Y

si si se pone más ya no ya no cabría directamente en este espacio que es muy conocido de 100 100 por 50 por 55 correcto las cajas de paso en este caso que están en el piso como pueden ver acá ya vienen con tres en algunos casos vien ya dependendo dependiendo de la necesidad algunos casos vienen seis no En este caso son simplemente dos rj45 y uno para tv correcto la figura me indica que eso va a ser si en caso fuera otro simplemente se cambia esta salida se adapta sin necesariamente se adapta dependiendo de

la necesidad bien okay estamos acá correcto ahora tenemos que conocer también los tipos de cable que nosotros vayamos a usar bueno en el mercado vamos A encontrar no son en realidad no son tipos eh No son tipos no son tipo sino [Música] son niveles de protección el utp ftp stp y el sftp correcto ya Cuál es la diferencia entre ellos normalmente nosotros vamos a encontrar estos son los famosos cables estructurados correcto que se usan para el tema de el tema de internet ahora Estos tipos de cables se Les considera como pares correcto Cuántos pares tienen

estos cables Bueno este cable en sí tiene eh son de cuatro pares correcto esto es un par de dos cables esto es otro par de dos cables otro par de dos cables otro par de dos cables y a esto se le considera un cable de cuatro pares 1 2 3 4 correcto ahora este cable es similar a todos ellos ojo pero con la diferencia del tema del recubrimiento para el tema de la protección te habrás dado cuenta que el Utp no tiene ningún recubrimiento solamente la goma en sí que tiene del del propio cable Pero

en cambio aquí del ftp tiene en este caso como un una especie de recurrimos dentro de ello que abarca todos los todos los pares de cables Ese es el tema de ftp ahora cuando decimos y para qué sirve esto para temas de evitar eh para que no distorsione la señal que vaya a pasar por estos tipos por estos cables el tema por qué porque a veces Suele compartirse no en algunos casos a me refiero a esto yo puedo considerar por ejemplo aquí ya mencionaba no dentro de los alimentadores por aquí pasa el tema del del

circuito Qué pasa si yo también dimension por acá así al costado prácticamente el tema del cableado estructurado del internet no hay mucha diferencia no entonces para evitar estos para Tom temas de interferencia de señal y entre Otros elementos pues consideramos otro tipo de cable ya no será el utp será Pues el ftp ahora queremos más protección ya entonces apliquemos el stp y es en este caso ya el recubrimiento en s es en cada uno de es diferente ya no es completo sino es independiente queremos más protección Entonces apliquemos el s Ftp es es la combinación

del ftp y el stp el recubrimiento está en cada uno de los pares y adicionalmente eh tenemos un recubrimiento general y sobre ello recién tenemos el recubrimiento de La goma no bueno todas con el fin de protección para el tema de de Señales ojo ahora eso va a depender no de de cuánto cuá recargado de repente este todo el sistema que de repente se vaya a distribuir de repente hay temas de Señales el tema del de que está pasando en este caso energía al costado entre otros elementos que de repente distorsion eso ya va a

depender pero con el utp que muy comúnmente se usa dentro de todas las instalaciones instituciones es este este tipo de cable el famoso utp de cuatro pares correcto ahora tenemos categorías de cables ojo dentro del mercado nosotros vamos a encontrar diferentes tipos de categorías De los cables que nosotros vayamos a usar normalmente es el de menor categoría propiamente dicho es el categoría 5 categoría 5 B 6 7a miren años anteriores he trabajado todavía inclusive con el siete pero ya conforme pasado el tiempo ya en el mercado encuentro el 7a inclusive el oo correcto esto ya

no me sorprendería de repente año en año o el año que viene ya encontros pues el el 8a y de repente El 9 no Qué diferencia entre Estos tipos de categoría el el tema de la velocidad de transferencia y la frecuencia de transmisión en s Miren el cat 5 la velocidad de transferencia es de 100 megabit por segundo y la frecuencia obviamente es de 100 100z ya hasta ese punto tenemos ciertos parámetros Pero conforme vayamos subiendo de categoría la velocidad es aún mayor y la Frecuencia también sube Qué quiere decir que eh transmite en este

caso Mayor Mayor Tiene bastantes beneficios no la velocidad es mucho mayor y la frecuencia Obviamente que es mucho mejor correcto el que nosotros vamos a usar en su gran mayoría para instituciones pues va a hacer directamente el de categoría 6 Perdón no es este no es este Perdón perdón el de 6a correcto V a tratar de usar este el tema de de la frecuencia de herz pues no es nada bajo es bastante considerable el tema de de la distribución también de la velocidad de transferencia gigabits de acuerdo Este es el que vamos a usar y

también recomiendan que usemos bastante esto y alguien dirá Y qué pasa con estos Cuándo puedo usar normalmente esto se usa para temas Domiciliarios correcto pero ahora ya con la tendencia ya del tema del internet hoy por hoy y con esta coyuntura también con el tema del covid pues tratamos siempre de tener mayor velocidad a nivel internet Entonces quieres más velocidad y obviamente que está conectado directamente a una comput ahora o en este caso una laptop pues necesariamente Para mayor transferencia y mejor velocidad vas a tener que considerar los tipos de cables también no solamente es

Comprar cualquier cable ya eh cuándo se usa el tipo 7 y el tipo 7a bueno Esto es para hospitales correcto para hospitales Porque ahí sí requieren bastante el tema Ya de de la información la velocidad es aún más y se satura Obviamente que más porque la información que usan normalmente siempre son en paralelo es por eso que se prefiere usar inclusive El 7a Bueno si ya hay a disposición en el mercado el ocho Pues yo les aseguro que van a usar necesariamente el ocho correcto porque tiene mejores características bien entonces de eso básicamente ya se

va a encargar directamente el protista bueno bien Ahí está voy a agarar la otra diapositiva Perdón la normatividad y voy a compartir los dos bien Ahí está entonces Esos son los criterios que tenemos que tener en Cuenta el tema del cableado el tema de las categorías y para qué normalmente espacios yo voy a usar si son de repente en viviendas o en su defecto puede ser instituciones educativas o en algún caso puede ser para trabajos específicos Como por ejemplo pueden ser hospitales bien vamos a tener acá los lineamientos técnicos en por canalización bien el tema

de la canalización directamente está enfocado en esto de Acuerdo esto es un esquema de la propia Norma correcto el tema de los gabinetes principal El superior gabinete Los secundarios No claro esto no vuelvo vuelvo a mencionar eh Y hacer en este caso referencia a la Norma no significa que tiene que estar los dos ojo si no hace una referencia o puede estar arriba o puede estar abajo eso va a depender directamente De qué manera se eh se obtenga básicamente El servicio Obviamente que si el servicio a nivel satelital pues obviamente que va a estar en

el techo y va a estar lógicamente el gabinete principal en la parte superior pero si fuera subterráneo o en su defecto aéreo pues puede estar acá eh he visto proyectos que en algún caso lo pueden considerar de repente en el segundo piso no eh No habría de repente ningún inconveniente eso va a depender directamente de de cómo eh ingrese Directamente servicio si es aéreo obviamente posiblemente que está en el segundo caso pero aquí hace referencia directamente De qué manera tiene que est alimentado los diferentes eh gabinetes el principal Obviamente que es el punto de partida

quiero alimentar a los siguientes gabinetes perfecto a través de canalizaciones y son independientes lógicamente cada uno de ellos y sobre ello ya alimenta directamente a las salidas a los puntos Correcto bien entonces ya tenemos esa idea y aquí Tenemos también otra idea lo que les manifestaba no el tema satelital a través de antenas Aquí está bien ingresa A través de antenas la señal el gabinete principal y obviamente directamente va a los p no los p son los puntos de acceso al usuario la canalización siempre normalmente son eh rectos en Sí bueno eso es a través

de diseño no no siempre va a ser así en Algún caso para temas de optimización puede ser de repente directo Aquí está correcto bien antes de seguir avanzando con la diapositiva quería hacer mención a ello a un punto esto esto Dónde está ya okay Okay acá al tema de la cámara de entrada para reforzar este punto para que no se me vaya el tema de la cámara de entrada También ya va a estar mencionada directamente con con acompañada con una normatividad ojo para el tema de la distribución también de los eh podemos decirlo así de

los alimentadores de cada gabinete está acompañado directamente con esa normatividad aquí está la normatividad llamada ec 040 redes de instalaciones de comunicaciones ya la norma queé es lo que a qu hace Referencia aquí está Esta es la norma modificación de la norma técnica s040 redes de instalaciones de comunicaciones bien Esto se directamente referencia De qué manera va a estar instalado lo que ya hacía mención correcto puede ser de manera aérea correcto cuando los elementos que conforman la planta externa estén fijados en los postes o estructuras o de manera subterránea Ahora hago referencia a ello en

el punto de qué manera tiene que estar instalado es el tanto la las tuberías y obviamente los buzones en esta normatividad llamada em Perdón la ec 040 en la parte inferior nosotros vamos a encontrar las dimensiones de cada cámara correcto de qu manera también tiene que estar ubicado la Conducción correcto aquí aquí hay dimensiones menciona correcto estas dimensiones son las estandarizadas que ya se menciona la propia norma en ves a ello nosotros dimensionar los elementos que que se requieran y también aquí hace mención a las tuberías que yo debo usar para Cuáles para los alimentadores

ojo de 50 de 80 y de 100 correcto hay de dos tipos clase liviana y clase pesada Estos son para las Tuberías de los ductos no de igual manera acá dimensión de tolerancia de la campana y aquí está las uniones las curvas aquí están también se estandariza son 50 80 o se nuestro proyecto lo más es más que seguro que vamos a usar de 50 colocación de lo de los espaciadores y uniones Ah ya estos son los espaciadores ojo para que se mantenga separado los subias en algunos casos son tres en Algunos casos son dos

uno dice qué pasaría sol si solamente hago uno pues a la mitad no correcto solamente a la mitad porque hay puntos que nosotros vamos a considerar solamente uno correcto aquí están las dimensiones el largo el diámetro la altura y obviamente que tengo un valor H que es el interno tengo más información Sí aquí Está la canalización en dos vías la profundidad la base la abertura y la altura de acuerdo a diferencia de repente del tema eléctrico aquí ya se está haciendo es mención en de alguna manera ciertos entos muy comunes los más usados y también

está el ejemplo esquemático del corte acerca de la profundidad mínima de las instalaciones de los ductos correcto en su gran Mayoría en la calzada o en otras está a 060 y a 080 tal como indica Eh bueno esta presentación arena fina arena fina y aquí están las tuberías no la simbología también perfecto para el dimensionamiento del tema de telecomunicaciones necesariamente tenemos que acompañarnos con esa normatividad obvio que esa normatividad No lo no está pintada ojo se tiene que hacer también mención dentro de la memoria descriptiva hacer referencia que efectivamente nosotros estamos usando esta normatividad la

s040 Bueno eso es para el tema de cámaras de entrada ahora regreso a la siguiente normatividad Okay acá está bien Aquí Está correcto que ya ha se la mencion las gráficas al tema de tuberías Ahora aquí dentro de esta normatividad correcto hacer mención a los diferentes anexos y tablas que yo debo usar para seleccionar directamente las tuberías y las cajas de paso de acuerdo por ejemplo acá dimensiones de la cámara de entrada nosotros sabem Cuál es la cámara de entrada dice números de usuarios hasta 20 Bueno tenengo hasta 21 a 100 o más de 100

de 400 y profundidad de 600 en su gran mayoría 600 800 y 80 dimensiones de la cámara de entrada correcto ahora ver detalles de canalización entre la cámara entrada y el cuarto es telecomunicaciones su capítulo uno otro dimensiones mínimos En los cuartos de telecomunicaciones Ah Ya esto es importante las dimensiones mínimas del cuarto de telecomunicaciones directamente ya hace mención a Cuál va a Ser los espacios que yo voy a requerir para mi proyecto por ejemplo acá Este es el Autocad Cuál es directamente el espacio que yo requiero de acuerdo a los trabajos que yo voy

a realizar por ejemplo para este proyecto eh Para todo este proyecto en sí el tema del espacio asignado bueno en este caso se ha coordinado va a ser este espacio llamado archivo aquí le di que cambien el nombre Todavía no no lo no lo han cambiado directamente por es que se ha mantenido el nombre para no trajar información dentro de lo que se tiene pero ya se ha asignado este espacio para el tema de cuarto de telecomunicaciones correcto se ha asignado este cuarto y hubo un detalle no pero la idea es que se cumpla esas

características por ejemplo la altura en su gran mayoría va a ser 230 30 de qué del gabinete en sí correcto bueno en sí del techado donde va a estar ubicado el gabinete a 230 el ancho viene a ser a un 1 Met 1 Met 1.10 Perdón Met Met y medio dos dos y la profundidad que se tiene acá lógicamente que si en base a la a los puntos de acceso que yo considere Esto va a aumentar en su mayoría los puntos de acceso van a van a a considerarse para colegios normalmente está ubicado acá Entre

46 a 60 los puntos de acceso se refiere directamente a las salidas ojo me refiero a estos puntos un momento un momento ya está acá no se podía Mostrar correcto los puntos de acceso las cajas terminales o también se le dice o también está aquí los puntos de acceso correcto bien las dimensiones del gabinete Secundario las las dimensiones de las cajas de paso Ah esto es importante la cajas de paso nosotros vamos a hacer normalmente de tres tipos no la de 350 350 por 150 la de 100 por 100 por 50 la de 150 por

150 por eh 50 150 150 por 50 número de entradas en cada lateral si son de seis Obviamente que si son de tres cables o de tres de tres diámetro de Máximo de tubería en este caso van a ser de 40 25 25 ahora el número de p bueno Estos son Normalmente para conexiones domiciliarias pero aquí hace referencia al número de ductos cu no utilización de los ductos ahora Esto es lo más importante lo que quiero de repente llegar al número máximo de cables principales en la tubería correcto los números de pares Ok normalmente los

números de Par que nosotros vamos a usar van a ser cu correcto ahora Cuántos cuántos números Pares de cuatro van a ingresar por una tubería si son dos Pues consideraré el de 20 si son cu considerar el de 25 Y si son más Obviamente que va aumentando correcto alguien dice pero si tengo en este caso más de cu pares pues ya ya vas agarrando de repente el de 12 y vas considerando en este caso más más elementos correcto pero en su gran mayoría para nuestro trabajo vamos a usar esto el número de pares el de

Cu el de tubería va a ser de 20 o en su defecto va a ser de 25 para los alimentadores en algún caso puede llegar a ser el de 40 correcto bien en la parte final de la normatividad ya se mencion ciertos elementos que nosotros vamos a usar dentro del proyecto que son directamente el tema de la simbología ojo la simbología los componentes de la red interna de telecomunicaciones no la cámara de entrada correcto e los Gabinetes principales los gabinetes secundarios representa el número de eh de piso las cajas de paso que ya son básicamente

un un elemento muy conocido los puntos de acceso de usuario y la caja terminal ojo esta caja terminal eh la simbología que se usa va a ser esta correcto va a tener esta forma y aquí dice esta x presentación o va a representar el tipo de servicio si es voz datos video y Otros correcto esto va a cambiarse va a tener que editarse de acuerdo a la necesidad bien Hasta dónde lo puedo mostrar aquí por ejemplo Esta es no se visualiza Voy a cambiarle de a ver de color para que se vea bien Creo que

esto se va a ver mucho mejor ahí está ya está bien se refiere directamente la figura Es esta de acuerdo es lo que se visualiza acá bien esta es la figura ahora la x Qué representa representa el tipo de servicio Ah ya se refiere directamente a lo que yo quiero hacer a lo que quiero instalar en este caso el TV lógicamente es salida terminal para TV Cable bien el bd Qué es eh salida terminal para bz y datos el dd para dos conectores de datos correcto el D conectores de datos Ahora hay una simbología acá

Esto es para los que Están en este caso a nivel del piso y estos son los que están en el techo hay una cierta diferencia sí solamente es esto no lo que está aquí mencionado otros son para voz y otros son para caja terminal de Access Point de acuerdo de esta manera ya se va a configurar dentro de nuestro proyecto de acuerdo lógicamente a Los criterios que ya proporciona la misma normatividad hay más elementos sí la normatividad ya proporciona ciertos Elementos Como por ejemplo el tema de cámaras de videovigilancia correcto hay tres tipos unos son

para cámaras fijas debajo del falso cielo raso o cámaras fijas en ingreso vehicular o en su defecto cámaras giratorias en estacionamientos las cajas de paso gabinetes de paso de circuitos de de televisión circuito cerrado de televisión controlador central tubería empotrada en pared o techo no las Famosas tuberías También tenemos seguridad electrónica contacto magnético sensor de movimiento borneras pulsadores pulsadores de asalto lectora sensor de altura tarjeta ML dispositivos de cierre y de tranquera del ingreso salidas de de vehículos cajas de paso sensor gabinetes de control de accesos de e intrusión no control de acceso sista y

las tuberias adicionalmente Dentro de esta normatividad también vamos a encontrar sistemas de contraincendios no sistemas de incendios detectores de humo en techo en falso cilo raso en ductos detectores de temperatura en techo estación manual parlantes de alarma parlantes de alarma con luz estropo estropo voos cpic en campana de alarma con luz Jack telefónico estaciones telefónicos entre otros elementos que lógicamente requieren el tema de Detección de incendios ahora esto yo he visto bastante diferencia ojo eh en el tema de la simbología esto dentro nuestro proyecto va a cambiar la simbología claro Obviamente que va a significar

lo mismo obviamente sio va a tener cierta modificación y lo acepta la bueno en este caso los ministerios lo están aceptando Sí bueno ya he visto no solamente un solo proyectos sino varios proyectos que están jalando directamente El cambio de esta simbología también se tiene la automatización ojo el tema de del de sistema de comunicaciones correcto sí va a estar vamos a considerar también un tablero de distribución ojo muy importante losos de distribución y entre otros elementos que se requieren correcto que ve señalar señalar que es lo mismo que el tema eh eléctrico el tema

de comunicaciones sino que tiene sus diferentes elementos y Obviamente sus diferentes funcionalidades bien esto sería directamente el tema de resumen de todo lo que nosotros vamos a usar dentro de nuestro proyecto cabe recalcar de que esa normatividad eh menciona dentro de cada título y subtítulo que se ha visto los elementos necesarios y también ya hace mención a Con qué normatividades se tiene que acompañar cada elemento ojo es ya cuestión de que revisen cada uno de los Elementos y obviamente también se acompañan de cada elemento que requiera es muy importante trabajar bajo estos criterios no la

cámara de entrada cuarto de telecomunicaciones secundario cajas de paso puntos de acceso al usuario y la caja terminal claro esto es de forma genérica sobre eso todavía estamos aumentando otros elementos que son los tipos de cable a usar y las dimensiones de las cajas de paso y entre otros elementos que se Requiera miren no hace mención directamente bueno Esto es de forma genérica se habrá dado cuenta que no hace mención Oye qué tipo de cámara debo usar o cuáles son los criterios para la distribución eso ya ya va a requerir en este caso acompañar con

otros tipos de criterios y otros tipos de normatividad correcto bien Entonces vamos a pasar directamente ya a los trabajos que Tenemos que desarrollar directamente en el proyecto de la institución en sí correcto bien aquí yo ya he yo tengo el tema eléctrico correcto que tengo acá el tema eléctrico para empezar a desarrollar directamente los trabajos en instalaciones de comunicaciones lo primero que tenemos que hacer es la distribución ojo la distribución a nivel gabinetes o distribución a nivel rag tomando el mismo criterio que el tema de El tema eléctrico nosotros qué hemos hecho Nosotros hemos agarrar

nuestro tablero general sobre ello Nosotros hemos hecho la distribución de los tableros de distribución y en base a ello una vez obtenido nosotros hicimos qué la distribución de loscos el mismo criterio vamos a aplicar para el temas de comunicación bien cómo hacemos antes ya ya lo he dicho tenemos que ingresar esta información agarro todo esto pert un Punto de referencia okay tu referencia agarro todo esto control c me voy Aquí voy a pegar y lo voy a mover bien acá perfecto ya está distribuido todo el tema eléctrico Con qué con qué fin la idea es

de que no se sobreponga o no haga la misma distribución con el tema de Comunicaciones Ah ya teniendo ella en cuenta yo ya sé dónde va a estar ubicado directamente un gabinete principal voy a copiar y voy a ubicar directamente el gabinete principal Obviamente que va a estar acá por temas de posición lo voy a colocar acá correcto esto no va a estar obviamente en la pared Esto va a estar en el piso de acuerdo va a estar ubicado acá bien la idea ahorita es cómo cómo alimento Directamente este tablero Perdón este gabinete cómo lo

alimento bien un criterio sería pues jalar de acá jalar de aquí entraría así podría entrar así s directamente y alimento de acuerdo ese sería un criterio bien Ahora caba recalcar que también tengo una pregunta Jorge Sánchez hay un programa así como el dialux bueno en este caso no no no Hay un programa similar para modelados lo que va a hacerse acá es trabajar directamente a la necesidad del equipamiento conforme desarrolla el arquitecto de acuerdo cuando digo ello me refiero a esto ya el arquitecto lo que tiene que preparar acá es un equipamiento en Sí por

ejemplo la arquitectura aquí menciona En qué puntos yo voy a instalar eh salidas de rj45 lo que son de voz y video por ejemplo acá requiero aquí Porque esto es un escritorio y obviamente va a tener una computadora y sobre ello la necesidad también de la descripción dirección bien entonces yo voy a tener que implementar de acuerdo a lo que el espacio requiera el tópico de igual manera va a tener necesariamente también un un espacio de trabajo almacén de residuos sólidos esto no va a requerirlo definitivamente no no va a requerir que ponga cámara tampoco

va a requerir que ponga en su defecto bu no Una salida especial conforme a lo que estamos haciendo que son instalaciones de comunicaciones Entonces ya omitimos estos puntos nos enfocamos en los puntos en los puntos críticos los que son más de tensión y obviamente en puntos donde e requiera eh el elemento no por ejemplo en área de comunicaciones De qué manera ya tengo que trabajar acá el tema de internet sí va a estar enfocado obviamente para para el Profesor que va a dar las clases va a haber una salida de TV una salida de voz

y video y obviamente una salida para el tema de del proyector Data correcto pero más No no va a haber más más distribución a nivel eh De repente conectores AC de de internet en Estos espacios no va a haber Por qué no va a ver porque no es una aula que requiera es un aula de comunicaciones de igual manera acá comunicaciones sal algo que diga aquí Aula del laboratorio de cómputo Ah Es diferente Si fuera así el caso yo que tengo que hacer ya distribuir ambientes exclusivamente conforme a la arquitectura arquitectura lógicamente Entonces ya van

a ser directamente en base a los criterios que eh se coloca bueno relacionando así con lo con el tema eléctrico sería pues con el tema de tomacorrientes correcto Bien voy a continuar Eh Ya desarrollo and el tema de la Alimentación ahora quería hacer un poco de comentario este punto voy a seleccionar aquí tema del [Música] proyecto ya la parte eléctrica este ubicado aquí Perdón no está ubicado acá voy a buscarlo bien ya bien Esto es el el panel fotográfico Dentro de la frentera del colegio correcto la frentera del colegio viene a ser esto dentro de

la parte superior se puede ubicar el tema el tema de los conductores pasan dos tipos de conductores correcto aquí se ve mucho mejor Aquí está aquí se ve mucho mejor bien ya por intuición tampoco no ha que de repente complicarnos no tú sabes que esto es ya rees en perdón si no se ve voy a Ubicarlo bien si no se ve ya acá está he abierto el archivo aquí está Este es el panel fotográfico de la institución Esta es la fronera de la institución educativa aquí se ve también otra foto pero me voy a enfocar

directamente al a las redes que existen frente al colegio Aquí está justo justo lo que yo quiero bien no Ahora sí Bueno estos son los las Estructuras existentes dentro de la institución Pero lo que yo quiero es saber esto Estos son redes de media tensión sabemos Y estos que son en este caso tres Juntos son redes en baja tensión Ahora aquí sabemos que este conductor que está en la parte inferior como un único cable Estos son cables de redes correcto son redes bien si son redes entonces habría Que averiguar A qué concesionario pertenece bueno en

este caso se ha hecho ya la solicitud del caso se ha averiguado que esto pertenece bueno en Perú son telefonía del Perú Movistar y se ha solicitado directamente a la empresa la factibilidad y opinión que si se puede hacer o no el proyecto pero ya que existe las redes bien De qué manera lo voy a a ingresar pues lo voy a ingresar a través de un Conductor puede ser directamente a través aéreo llevarlo acá con un poste aquí instalar un poste acá dentro de la institución obviamente y de aquí bajarlo abajo a nivel subterráneo y

llevarlo directamente al cuarto que nosotros ya tenemos bueno disponible No acá Aquí no está está aquí está el aut Bien aquí está lo que decía Aquí está el post existente ojo el posto existente está ubicado acá bien aquí está ubicado pero también yo sé que tengo que jalar directamente de aquí que te decía no como como punto número un lo voy a jalar con un poste Voy a instalar un poste acá y aquí lo voy a llevar a través de buzones directamente al tablero bueno r principal bien qué dimension voy a Agarrar esto voy a

ubicar por acá El poste Bueno creo que está muy muy arriba o en cuyo caso Esto está muy muy voy a moverlo bien ahí esa va a ser la posición El poste va a estar más cerca bueno Esto se puede mover no no No necesariamente tiene que estar ahí un poquito más arriba un poco más abajo va a depender correcto Bien va a ingresar esta manera de manera aérea a un poste y Dentro de este poste va a pasar de manera subterránea directamente al buzón número uno va a pasar a este buzón y de este

buzón lo tengo que llevar aquí con otro buso lo más seguro es que va a estar ubicado de esta manera bien y para que esté en una posición más uniforme va a tener esta forma Correcto va a estar instalado de esta manera correcto vean queé tan importante es tener en este caso la red existente claro esto a nivel impresión no va a ir de acuerdo no va a ir esto solamente va a corresponder al tema de comunicaciones pero lo estoy considerando yo para temas de diseño miren acá no más se ha sobrecargado bastante de buzones

bueno Esto vamos a tener que corregir en algún punto o mantenerlo ahí o tomar otro tipo De diseño La idea es que no se bueno no esté pues sobrecargado esto no si en caso de repente en el expediente conseguiremos de esta manera es posible que también en el tema de ejecución también lo cambie No ya teniendo en premisa este este punto lo que vamos a hacer nosotros es trabajar de esta manera lo que voy a hacer yo es justamente empalmar esto correcto del buzón d la llegada Directa a lo que es el rack principal bien

tengo r principal acá ya he alimentado directamente lo que yo quería tener definida ya la alimentación propia llevo de esta manera alimento el segundo buzón y llego directamente a red principal la pregunta es cómo ya hago la distribución de los demás gabinetes secundarios si tengo toda mi distribución de esta manera pues tengo que tomar decisiones por ejemplo este Gabinete que yo tengo el principal que tengo aquí obviamente va a alimentar pues puede alimentar tranquilamente a a todo este ambiente de igual manera alimentar a todo esto dependiendo de la necesidad Pero estos son vestíbulos de damas

vestíbulos bueno en vestíbulos difícilmente que yo coloque algo No aquí Bueno propiamente dicho no son vestíbulos bueno no creo que ponga tampoco cámara no difícilmente O alguna salida Pues de ser el caso lo voy a dejar ahí no más no voy a tocarlo nada a nivel Internet pero to pico Eso sí es importante entonces voy a tener que ya hacer la distribución acá pero ya teniendo en cuenta que todas las salidas que yo voy a considerar van a salir de este punto del gabinete principal ahora voy a tener que yo hacer las las las derivaciones

no los puntos de Cuántos puntos voy a voy a tener aquí tengo que tener un criterio acá cor Correcto el criterio va a ser este yo voy a tener en este caso un Patch panel de 24 puntos si aquí supero un p pel de 24 puntos yo puedo compensar eso con este ambiente a llegar hasta 48 puntos va a depender Pero lo primero que voy a hacer es esto hacer otra derivación de aquí la idea es que yo llegue a este ambiente y lleg al otro ambiente Bueno lo que estoy pensando es Esto correcto lo

que tengo acá estoy llevando directamente miren de de aquí entra entra aquí y de aquí también va a salir por la misma tubería o por la misma dirección en todo caso y de aquí estoy llevando de manera recta hasta aquí y llevarlo directamente H este punto ahora cómo voy a hacer la distribución En cuyo caso de manera más adecuada o más propicia esto recuerda muy bien Que va a ser la la alimentación directa del gabinete hacia eh el Siguiente gabinete Ahora la otra ruta cuál puede ser pues la otra ruta va a ser llevada de

esta manera sí necesariamente voy a tener que complementar de esta manera bien creo que esa sería la ruta recuerda muy bien que no estoy sobreponiendo nada tengo un cierto margen de separación de entre el alimentador de energía con los alimentadores de Comunicaciones bien claro est es un bosquejo ahora cómo lo alimentaría Realmente si la distribución que estás haciendo Por debajo Obviamente que aquí hay unos muros Qué tengo que hacer Voy a tener que cambiar esto de dirección pues ya que está sobrecargado aquí lo voy a poner en el exterior uno aquí correcto esto va a

tener que ir de esta manera y de aquí va a Salir al con otro gabinete esto voy a tener que poner por acá por las escaleras claro esto es tiene su posición no sube por acá los peldaños y sube creo que si hay espacio para colocar esto Dentro de este espacio perfecto okay Okay ya está la distribución acá La idea es llevar este alimentación del gabinete principal el gabinete secundario este gabinete que Estoy considerando acá va a alimentar directamente a todo esta este bloque correcto va a alimentar todo esto ahora para esto cómo lo considero

bien puedo colocar y un gabinete eh estrictamente en este punto en esta aula no puedo colocarlo acá bueno Esto eso sería directo acá bien ya tengo alimentado ya el primer bloque el segundo el tercero me faltaría alimentar la parte alta de todo este espacio con un solo gabin creo que sería Suficiente porque aquí tengo servicios que no hao mucho que no creo que ponga mucho Aquí sí es importante porque aquí hay este salón de usos múltiples comedor aquí hay un escenario Bueno si va a ser conveniente necesariamente colocar un solo gabinete independiente acá bien y

de aquí lo llevo bueno Esto lo voy a llevar de esta manera A ver vamos a ver si funciona esto bien y este Gabinete se va a ir acá correcto bien una vez hecho la distribución genérica de todo lo que yo quiero bueno de alguna manera ya está distribuido lo que lo que voy a hacer yo es eliminar toda la parte eléctrica porque ya no se sobrepone ya no es necesario que yo lo tenga en consideración al menos para este caso porque ya toda la alimentación va a ser Dentro de los ambientes dentro de de

los interiores como circuitos no que siempre tratar de tener un una pelera técnica bien Aquí ya está esto ya va a estar directamente en los correcto esto tampoco no voy a necesitar perfecto tampoco esto bien ya con esto se ha hecho la distribución de todos los gabinetes que yo requiero una vez elaborado ello yo ya tengo que hacer directamente la Distribución de aquí sacar directamente todos los puntos que yo requiero en base a la necesidad de cada ambiente ojo miren acá dentro de este plano que yo tengo que estoy manejando en este momento cabe mencionar

de que lo importante aquí es de que el arquitecto haga bien las distribuciones que requieras si en caso no no lo ha hecho pues vamos a tener que entre comillas por temas de tiempo porque a Veces muchas veces puede pasarte eso solicitas solicitas y te gana el tiempo a ti y entre ellos de repente no vas a tener no has hecho els trabajos los tiempos te van a ganar y entre otros detalles ya no te queda de otra que tomar decisiones y cuando digo tomar decisiones me refiero directamente a los puntos que tú necesitas considerar

ojo vamos a basarnos a eso quiero decir cuáles son los puntos que tú vas a sal van a salir de acá por Ejemplo acá No no tengo mesas no sé dónde está ubicado ni nada por el estilo Porque hubiera sido conveniente de repente considerar mesas y de tal manera de repente ubicar ciertas salidas puntuales no en base a eso ya tener en este caso una buena distribución pero si en caso no lo tiene Entonces ya vas a tomar decisiones por ej eemplo acá eh De aquí cómo voy a empezar a hacer la distribución Bueno yo

tengo que tener una referencia Clara en base a mi Leyenda t tengo una leyenda ojo la leyenda es bien clave tengo cajas en poadas correcto estos son los p y las cajas adosadas q miren es muy importante que tú entiendas esto el p y el Q los p van a estar defin definitivamente instalados cuando son cajas que van a estar debajo en este caso sobre sobre el pis sobre el piso en cambio Si yo considero una caja de paso q va a estar obviamente en el techo Bien Voy a hacer referencia directamente a la diapositiva

que est manejando Aquí está aquí está vamos a considerar el tema de comunicaciones similar al tema eléctrico de acuerdo con respecto a sus accesorios cada salida rj de Tom bueno en este caso es tomacorriente pero a la misma altura también va a estar ubicado qué los temas de los conectores a nivel rj45 o en su defecto los rj11 que son de De telefonía correcto a esta altura ahora los temas de en este caso los Tech que están adosados en el techo van a estar ubicados acá correcto los famosas q por eso les decía a esto

se les va a considerar cajas de de paso p1 o en su defecto puede ser 1 2s 3 cuatro uno dice Por qué 1 2s 3 cu bueno Eso se refiere directamente las dimensiones que yo vaya a usar para mi proyecto El el p1 p2 p3 p4 H tengo hasta el p6 que son ya son dimensiones el p1 significa que la dimensión que voy a usar es de 200 por 200 por 100 el p2 250 250 100 Obviamente que esto va a estar este caso stido a los diferentes conductores que vayan a que voy yo

a considerar correcto si son un 2s 3 dependiendo eso se va a modificarse estos son normalmente para pisos a 0.40 Pero estos son los que van a estar en el techo los q correcto también Obviamente que tienen sus propias dimensiones correcto ahora uno dirá en los techos qué voy a usar yo en los techos pues obviamente puede ser un parlante correcto o en su defecto puede ser las salidas de los proyectores eh Data o las cámaras correcto bien ya tengo disposición ya los dos ya mencionando ello cabo recalcar y ratificar de que Los criterios en

este caso de la normatividad se está tomando del tema Eléctrico el tema de de las distancias de los desde desde los niveles de pis det terminado correcto bien eh Bueno aquí es más temas de simbología normalizada para terminar la diapositiva tengo también en este caso la lectura de interpretación de los planos buen lo mismo similar al tema eléctrico su rótulo los planos el tema de ley las especificaciones técnicas sí va Similar de todas manera va similar y obviamente el tema del componente un proyecto de instalaciones de como cerrarle diapositiva en sí correcto ahora para temas

de ya de diseño estamos trabajando ya estamos recalcando bien Esto este punto Claro tú el momento de diseño no vas a definir directamente Qué tipo de p1 p2 para que no tengan convenientes Al momento de ejecutar el proyecto bien dicho eso empezamos cómo Voy a empezar voy a agarar este p correcto Ahí está y voy a jalar una caja de paso aquí está aquí voy a mover aquí está la caja de paso voy a dar una forma correcto y voy a trabajar con ello voy a empezar a dividir por ejemplo acá directamente aquí Bueno voy

a empezar por acá no por El gabinete principal de aquí va a salir un gabinete de aquí va a salir directamente un una caja de paso correcto una caja de paso va a entrar por acá Perdón va a salir y directamente va a ir pues al siguiente ambiente que son materiales de residuo de depósito de materiales no directamente puede ir a dónde Pues acá a la sala de Reuniones Y eso lo empol vamos directamente con una línea con con una tubería correcto y de aquí salir directamente a las salidas Qué tipo de salidas saldrá acá

puede ser para normalmente que esto est es en la ventana claro est es la ventana sí no había ningún problema eso sería en este caso salida de No aquí no estaría ubicado bien estaría de repente al Frente aquí qué va a estar ubicado ahí las salidas amigos TV Cable voz voz y video entre otros elementos que yo requier acá puede estar ubicado la salida de televisión o de tv y otra salida llamada de voz y video Cabe señalar que son no no asumas que de repente va a ser igual que la parte eléctrica no uno

puede pensar de repente que lo hago así de esto mismo que salga que que se Empalme Acá eso sería claro una idea pero en realidad se va a tener que hacer así para Estos tipos de caso es independiente todas las salidas van a ser independientes correcto todas las salidas que conseguiremos van a ser de manera independiente Ahora quiero jalar otro otra caja de paso bien Vamos a jalar con el mismo criterio vamos a Ubicar la caja de paso Y ubicar aquí nuevamente acá y llevarlo aquí ahora de de la caja de paso va a tener

que salir nuevamente las salidas Cuáles son en su gran mayoría o puede ser TV o en su defecto solamente voz y video ahora en este punto donde podría estar punto estratégico creo yo sería este punto de aquí directamente acá ahora para no para no recargar tantas cajas de paso de este mismo punto Yo puedo jalar para el tema de secretariado o puedo jalarlo directamente acá de esta manera o en su defecto también puedo yo instalar otro otra caja de paso correcto estos puntos ya son más de criterio ojo No necesariamente puede ser eh De repente

como lo estoy instalando alguien dirá y y cuál es el criterio de repente que se está tomando acá de Repente Cuál es de repente el el verdadero criterio en sí a usar en estos puntos pues es la distancia del conductor bueno en este caso el cable no no esto lo voy a colocar acá como ejemplo y esto lo voy a colocar acá bien el veradero eh En este caso criterio es de que estos conductores a ver dónde está No está ubicado acá es de que estos conductores los componentes de un Proyecto de instalaciones de comunicaciones

perdón eh aquí estoy estos estos conductores los utps ya dentro de la normatividad también menciona de que como longitud horizontal dentro de un plano no debe ser Mayor A cuánto mayor a 90 Met Qué quiere decir que si sale un cable acá por ejemplo el gabinete principal que tengo aquí y tengo algo que alimentar hasta cierto punto y no supera Entre illas los 90 m pues va a funcionar de manera correcta No va a tener ningún inconveniente correcto uno dice pero yo he visto la especificación técnica es de 100 Met por Qué mencionamos 90 Ah

ya por esto c arriba 90 5 abajo me refiero a esto amigos en longitud horizontal tiene que ser 90 pero entiendo que la especificación técnica del del propio cable dice que normal puede soportar hasta 100 Met de Longitud en base a la transferencia de datos correcto Perdón perdón amigos aquí dentro del Autocad Aquí está lo que he dibujado no 5 90 otros cco bien hago las mediciones o las acotaciones esto es 5 esto es 90 y esto es 5 Ah claro ahí está los 100 Met por eso que te decía de manera horizontal no debes

superar qu Pues los 90 Met bien bajo esa premisa yo hago obviamente la distribución entonces quiere decir que del gabinete principal y una distribución y no supera los 90 Met está bien Por eso te decía si tú no colocas aquí una caja de paso bien no habría ningún problema pero la idea es si de repente va a llevarte bien el conductor no porque de aquí aquí tiene que llegar buen en teoría con momento de instalación Pues sería Así no recto sería de manera recta eso sería un criterio o vuelvo a recalcar puedes hacerlo también así

poner tu propia caja de paso y de aquí alimentar correcto ahora de aquí Cuántos cables van a pasar al menos aquí tengo uno y tengo dos Bueno aquí van a pasar Cuántos conductores van a pasar dos Un dos ya de aquí ya sale uno entonces aquí ya estaría pasando solamente un solo cable y de tal manera que ya llega acá esa parte se entiende amigos por favor quisiera que me confirmen miren amigos entiendo que de repente Estoy siendo un poco más acelerado en algunos conceptos pero trato siempre de colocar algunos puntos claves para que ustedes

diseñen Yo lo que voy a hacer es pasarle ya el proyecto ya hecho correcto ya completo con lo que corresponde todas las distribuciones ya hechas no solamente eso sino los planos de detalles conforme a lo que de repente exige la normatividad correcto Eso sí pierdan cuidado si se les va a pasar lo que trato de explicar es cómo se ha elaborado el propio proyecto y en base a eso con Los criterios y las ideas Generales en base a eso también considerar Cuáles son los elementos importantes Cosa que cuando revises los videos y obviamente empiezas a

elaborar tus proyectos tomes como referencia el proyecto que te estoy dando en ve de eso te aseguro que vas a poder realizar un proyecto de manera ya más eh más acertada no la idea siempre va a ser eso bien ya mencionando ello entonces eh Ya tienes claro de qué manera va a trabajar esta Cajas de paso ahora voy a yo instalar acá en la sala de espera una caja de paso todo funciona así con cajas de de cajas de paso trabaja necesariamente va a trabajar de esa manera Voy a instalar aquí una caja de paso

ya pero esto no va a ser ya el p1 sino va a ser Q qué significa que ya va a estar en el áire Ah ya va a trabajar de esa manera sale de Aquí y se va a alimentar acá bien de esta Q qué va a salir va a salir directamente una cámara y la cámara Cuál es Pues todo está en la leyenda Una giratoria no solamente va a ser una fija bien esa va a ser la disposición correcto esa va a ser la disposición tanto en la cámara Ahora quiero distribuir otro los elementos

ya o puedo hacer esto por Ejemplo para la dirección Cómo llego a la dirección o puedo llegar a hacer una distribución de repente independiente desde acá del gabinete principal llego est aquí y llego nuevamente con una caja de paso acá o lo que puedo hacer es continuar esta ruta que ya tengo y ya correcto ya tengo esta ruta perfecto No tampoco tengo que acumular más tubería acá perfecto solamente llego aquí y empiezo a llegar con una caja de Paso acá bien Ahí está esto está es tipo p Ah est en el piso Perfecto entonces de

aquí ya sale directamente los otros elementos ya requeridos correcto Ahí está Esto va a ser una salida de voz y video voz de datos Perdón aquí Listo ya tengo uno ya tengo dos y ya voy alimentando y así poco a poco Alguna característica principal aquí al momento de diseño es que tú entiendas de que estos son las tuberías principales ojo las líneas horizontales y verticales de manera que están rectas ahora las curvas las las líneas que estoy dibujando de manera de arco correcto ya son salidas ya puntuales correcto directamente las las las salidas de televisión

o de voz o voz de datos correcto vo a trabajar de esta Manera ahora qué pasaría si de repente Voy a instalar aquí para el tema de Data bien para el tema de Data Pues voy a instalarlo Aquí tengo la la caja de paso en este caso que está en el piso bien puedo trabajarlo de manera aérea directamente jalar acá con una caja de paso pero como es un solo punto No necesariamente tengo que instalar otra caja de pas arriba no de frente puede ir una tubería y puede llegar directamente Acá bien Esto va a

tener en este caso como caja terminal de Access Point esta Va a ser bien y de aquí mismo jalo de acá de esta manera ojo hay una diferencia estos son los que están a niveles del piso y esto s está a una cierta altura por este simplemente por esta simple referencia correcto hay una diferencia Dónde dónde lo va a mencionar ello Obviamente que en la Leyenda en la leyenda va a indicar realmente Qué significa esto caja de paso terminal de Access Point con un conector rj45 categoría 6a salvo indicación correcto esto está en techo ojo

y esto es en pared en techo y esto en pared Ah ya hay una diferencia bien Ya teniendo referencia a ello ya uno va a entender el momento de instalar ya esto está en el techo correcto Entonces Vamos a tener que hacer una instalación de la caja de paso que está en el piso Elevar una tubería jalarlo y llevarlo directamente hasta este punto correcto Y de esa manera trabajar ahora tenemos eso imaginemos que todo este ambiente Ya está ya listo ya tenemos todos los puntos y todo lo demás que queremos Qué pasaría si yo quiero

llevar desde este gabinete también llevar los conductores en este caso de red para la para guardianía El ambiente acá es bastante pequeño ojo va a ser imposible que yo considere un gabinete pues este independiente No eso lo comería todo el ambiente no me convendría Entonces qué es lo que hago pues necesariamente voy a tener que trabajar otra manera llevarlo a través a través de cajas de paso nuevamente todo va a funcionar así vuelvo a mencionar a ver aquí lo llevaré pues directamente Acá o en su defecto Lo llevaré aquí a ver vamos a ver si

funciona bien lo voy a llevar directo acá de aquí Voy a llevarlo acá una vez que lleve ahí Esto va a pasar directamente Aquí bien y esto va a llegar acá correcto claro Esto va a tener una Característica de alimentador principal definitivamente más o menos sería así claro pero de aquí ya va alimentar en este caso las salidas Cuáles son las salidas principales Pues buenen bien eh lo mismo Esto va a tener una salida de tv y una salida de voz y datos de esta manera puede ser acá No creo que mey creo que es

acá bien R y nuevamente de aquí sale Uno para esto y otro sale directamente para el otro correcto bien funcionaría así lo otro Eh bueno ya tenido en consideración esta ruta como puedes observar Qué pasaría si yo conecto de acá no más de aquí y directo alimento este gabinete para ya no estar haciendo estos buzones pues puedo cortarlos Sí para eso Siempre son los diseños uno tener referencia y otro directamente tener otras nuevas ideas conforme no no sea tan Eh bueno no no colocar tantos elementos que de repente sean innecesarios porque puedo tomar otras rutas

como pueden ver porque ustedes bien saben cómo funciona el tema del internet voy a mostrar acá correcto voy a mostrar unos ciertos elementos de cómo Realmente está funcionando el tema del internet a nivel Gabinetes ah [Música] a ver acá Dónde está Dónde está bien está aquí A ver vamos a abrir esta plano okay Aquí está el plano bien eh estos son los detalles de ubicación de los gabinetes ojo de acuerdo pero lo que trato voy a tratar de explicarte es la configuración en sí de cómo está estructurado directamente un gabinete Correcto un gabinete directamente tiene

que tener esta forma de acuerdo Este es un plano eh de distribución de gabinetes donde van a ser ubicados y Estos son directamente los gabinetes no los gabinetes son los famosos rack correcto dentro componentes Siempre vamos a encontrar un controlador eh el el Patch panel el organizador de cables el switch de distribución un organizador de Cables un Patch panel un UPS dentro del Ups se va a tener también una batería Los Power distribuidor o distribuidor de poder y los r los Browning Boost bubar Estos son para puestas a tierra correcto que se van a considerarse

claro cada uno de estos elementos eh normalmente corresponde directamente al gabinete principal ojo pero qué pasaría si de repente bueno en teoría funciona así Aquí está el modem correcto se va a instalar un modem acá eso lo va a Instalar necesariamente la empresa concesionaria que de repente les eh brinde el servicio correcto va a instalar un model va a llegar un cable Ahí está dentro de este cable es modem nosotros vamos a tener que instalarlo A dónde obviamente al switch Aquí bueno en teoría a nivel técnico se instala directamente acá estas cuatro entradas una de

es cuat bueno se instala aquí correcto y de esto de lo que está Instalado acá se va del switch va a pasar directamente a dónde al Patch panel que está y el Patch panel que tengo aquí se va a distribuir directamente dónde a la salida Bueno a los a las salidas rj que estamos mencionando en teoría sería así correcto Esa es la forma que tiene claro Estos son para dos tengo unch panel de 24 y otro bman de 24 Entonces estaría Así y eso también alimentaría otro bien claro Estos son ya elementos y de respaldo

de energía para que funcione todos estos elementos por eso mencionaba en cada uno de los gabinetes nosotros vamos a tener ciertos elementos Obviamente que estos elementos También tienen cierta cantidad de carga y tenemos que hacer la suma de las cargas de todos los elementos que estamos usando sobre ello ya en este caso considerar Cuál es la carga no solamente De ellos sino también de los eh de los diferentes elementos que consideramos que son cámaras en algunos casos que eas cámaras ya tienen un una cierta carga también son mínimas obviamente pero como son en cantidad van

a tener que sumar correcto estos son los elementos que tiene un gabinete principal pero qué pasa si tenemos un gab un gabinete secundario Obviamente que el tema de los Gabinetes secundarios se van a reducir los elementos no por ejemplo acá los elementos que vamos a usar aquí ya son un poco menos tenemos un Patch panel de 24 un organizador un switch un UPS y obviamente Los Power aquí ya no tenemos en este caso pues baterías no porque esto ya va a estar enlazado directamente con quién con el gabinete pues principal correcto la forma de instalación

pues está acá Este es el Detalle va a venir en este caso la el conductor siempre en una caja de paso ojo siempre una caja de paso de la caja de paso recién llega directamente al gabinete correcto siempre llega el gabinete y de aquí retorna regresa a la caja de paso y alimenta directamente los puntos de salida que en que se requiera correcto siempre entra por la misma caja de paso regresa por la misma Caja de paso y ya obviamente en su defecto va una salida o a otra caja de paso por eso que en

este caso las distribuciones que estamos desarroll ando tienen esa premisa o bien van la parte alta un punto o está yendo en la parte baja las instalaciones También tienen que ser mencionadas si son en este caso aéreas o si son en este caso arr piso a 0.40 correcto y ahora los conductores que estoy llevando a nivel alimentadores Para en este caso los gabinetes están de esta manera correcto Entonces esto lo llevo de esta aquí Perdón perdón amigos creo que dice algo ya aquí está esto lo voy a llevar acá y de esta manera ya está

alimentado este gabinete Y qué hago aquí lo mismo tomo el mismo criterio bien agarro esta caja de paso lo sobrepongo en este punto no dice por qué estamos sobreponiendo aquí pone un Gabinete por está poniendo caja de paso pues este es el criterio amigos el gabinete la caja de paso y de aquí voy a alimentar otros puntos Ah ya llego acá y sobre ello ya empiezo a hacer las demás distribuciones por ejemplo distribuir otro punto de aquí creo que sale directamente voy a llevar de frente acá de frente lo llevo aquí y de frente También

acá correcto claro uno dice Y qué ha pasado Con esto no va a alimentar Sí vamos a alimentarlo pero vamos a jalar directamente de acá aquí va a estar un punto y aquí va a estar otro punto ya Cuáles son los puntos que vamos a jalar acá pues los más conocidos estos Uy no me hecho caso voy a rotarlo entonces a ver si funciona esto Ah ya sí funciona Bien Esto vamos a poner su posición listo Estos son las salidas Pero estos son las tuberías principales que pasan acá lo mismo listo van a trabajar de

esa manera correcto y ahora para el tema aéreo para el punto eh normalmente en las aulas se va a considerarse el tema de las cámaras y adicionalmente también se va a considerar el tema del perifoneo dado el punto pues vamos a Considerar una salida para temas de mm amigo se me escucha amigos amigos me s un una señal parece que no se ha cortado Okay gracias gracias gracias gracias gracias gracias bien bien entonces eh mencionaba Ahora qué pasa si de repente quiero considerar en este caso un punto en la parte alta en el techado para

el tema de de la cámara el tema del perifoneo Ah ya Perfecto ya sabemos qué hacer y aquí nada más jalamos un punto y de frente puedo colocarlo acá aquí pero ya con la condición q correcto y obviamente de aquí va a salir así y este es el tema aéreo de aquí obviamente que va a salir qué el tema de la cámara puede salir así miren Okay es es el cont para la cámara y Puedo poner otro de aquí mismo jalar y llevarlo a pasillo nuevamente con esta caja de paso bueno hice pasillo pasillo que

vamos a poner nuevamente otra cámara jalamos esta cámara y aquí va a estar uno no y otro va a estar ubicado acá esto ya podemos cambiar la podemos cambiar la rotación correcto cabe mencionar de que aquí está saliendo dos dos Conductores correcto uno para esta cámara y otro para esta cámara correcto puede funcionar así y también se puede trabajar de esta manera correcto miren esto alimentando Esta es gaba principal ojo está saliendo uno para lo que es el piso y otro para la parte alta Aquí está saliendo dos conductores correcto puedo mencionarlo sí por el

momento todavía no he puesto dimensiones Ya Okay no tener inconvenientes puedo poner esto todavía no est poniendo la dimensión y aquí cuos conductores va a pasar a ver hago la suma desde la parte final 1 2 3 4 5 6 7 8 aquí va a pasar ocho acuerdo como referencia lo está colocando esto se pone otra otra nomenclatura así 8 y 2s aquí no más ya tengo ya en Este caso dos puntos uno dice y cómo es esto que aquí hay dos cómo está contando Esta es una salida normalmente para cámaras se le considera una

salida ahora si tengo otra cámara sería otra salida yo ya le expliqué aquí cuando cuando explicaba temas de imag que te es rag de acuerdo si yo quiero una salida necesariamente va a tener que voy a tener que considerar un cable Independiente correcto un cable independiente siempre y cuando esto tenga una salida ojo de acuerdo pero qué pasa si tiene dos salidas como y en qué momento considero yo dos salidas Pues si es de voz y datos Ah ya Entonces esto sería pues así voz y datos correcto Ah ya entonces quiere decir que tengo que

jalar nuevamente otro punto para que alimentes recién Esto Bueno y Esto va a alimentar acá de esa manera son dos conductores porque de voz y datos claro la nomenclatura Pues aquí menciona ello comoo está aquí dice tv es obviamente es televisión es uno solo pero aquí es de voz y datos lo que est acá caja terminal de de datos y voz correcto son dos con dos conectores está bien claro son dos conectores Rj45 sal indicación Aquí también tengo dd caja terminal para datos con dos conectores Ah ya pero qué pasa si es uno solo Ah

caja terminal con un conector Entonces eso ya hace referencia a la cantidad de conductores que voy a pasar si es uno o dos bueno por eso decía aquí tengo uno 2 3 4 5 á Pues aquí va a pasar c como Referencia 5 ahora tengo 5 6 7 8 Ah ya por eso que pongo O solamente para acá ahora el principal de aquí cuánto va a salir 8 9 10 11 12 13 Entonces ya tengo 13 salidas de este gabinete Qué quiere decir que del gabinete que yo tengo ya he copado 13 puntos hasta acá

ya tengo copado cuánto tengo de reserva pues del 1 del 1 al Bueno del 14 al 24 Pero conforme yo vaya ingresando puntos Varias salidas esto se va llenando alguien dirá y Qué pasa si tengo más de 24 bueno tendrás que instalar pues entre comillas uno más de esto bueno en todo caso será p acá no y vas usando bueno los los los que de repente requieras y en base a eso ya tienes en este caso más eh más más más puntos no de para usar alguien dice pero si Qué pasa si requiero más Ah

ya si es que requieres más necesariamente tu gabinete también se va a dimensionar un poco más amplio De acuerdo esto solamente es un gabinete pequeño que solamente marca lo que en este momento se visualiza un Patch panel un organizador un switch un UPS [Música] un un distribuidor de poder un Power distri distributor no y un r grown esto Obviamente que son elementos de puestos a tierra claro Aris puestas a tierra cómo es eso de la puesta a tierra significa que este sistema va a tener Puestos a tierra Sí necesariamente quiero decir de que aquí yo

del gabinete principal necesariamente tengo que jalar una apesta a tierra otra apesta a tierra tengo un gabinete una puesta tierra Sí otra puesta tierra tengo uno acá otra puesta tierra Sí así es Es correcto Y de igual manera acá Todos tienen el mismo criterio correcto todos van a cumplir el Mismo criterio todos van a tener que usar directamente la puesta tierra que estoy mencionando en este punto ojo bien miren el diseño en Sí ya de repente ya ya como que ya tienen claro todas las ideas voy a hacer mención directamente ya el trabajo ya hecho

correcto Este es el trabajo ya hecho el bueno el definitivo que se ha desarrollado Este es el punto de acceso el Buzón va directamente en esta posición el buzón y aquí está el gabinete principal correcto aquí está la caja de paso pero de tipo seis ojo está en piso el tipo seis es de Gran dimensión como puedes observar es de 450 por 450 por 150 Ah bueno Tiene ciertas dimensiones bastante amplio Pues sí aquí está correcto y obviamente que este punto también va a tener una puesta tierra por ahí también va a ser el exceso

no de la puesta a tierra cada Gabinete para este proyecto sea ha considerado vuelvo a mencionar su propia puesta tierra correcto bien esta es la distribución En este caso ya definitiva puo mencionar y se está trabajando bueno con el mismo criterio que ya había comentado en este punto correcto bien y las distribuciones que se tienen son ellas y ahora voy a hacer en este caso un cierto criterio Se dice que normalmente para instalaciones de este nivel cuando son acometidas directas para lo que son ya la alimentación directa del rac para que pasa directamente también la

empresa concesionaria tiene que estar ubicados dos tuberías de acuerdo una principal y otra de reserva ojo una que está usándose y otra es reserva por eso es que aquí la en este caso la tubería que se va usa es de dos de en este caso dos pulgadas de Diámetro de 50 correcto entra por acá nuevamente 2 por 50 Aquí está y al final llega al gabinete principal del gabinete principal retorna también con la misma eh con el mismo con la misma tubería de dos por diámetro de 50 cto Ahí está y llega acá sigue siendo

dos por diámetro de 50 y Bueno hasta aquí llega el dos creo que est me equivocado Debería ser uno nada más Solamente aquí es dos aquí Solamente uno No necesariamente es dos porque aquí solamente alimento un solo gabinete correcto bien firmes está bien dos Ahorita les voy a explicar por qué De igual manera acá dos pero aquí dos dos de reserva y aquí llega uno okay dense cuenta que las cajas de paso son en piso Todas están llegando en el piso y se elevan directamente a los gabinetes y conforme vayamos llegando en Este caso con

los con los conductores para alimentar a cada uno de los gabinetes e la dimensión va cambiándose va disminuyendo no ya no son lo más este lo de las dimensiones máximas bien una vez ubicado miren hay un detalle acá yo en inicio de repente ya paraas ya de ejemplo yo he considerado aquí un gabinete correcto pero acá no se ha considerado nada qué ha pasado acá porque no se Considerado bien por un motivo es que aquí el gabinete lo voy a considerar en el segundo piso correcto en el segundo piso y ahora cuál es el criterio

que he tomado pues este criterio miren voy a mostrarles de acuerdo vamos a esta es la distribución correcto de todo lo que mir est es a nivel gabinetes que se tiene cada uno de ellos pero aquí vamos a encontrar la distribución lógica de todos los ambientes correcto de todos los Ambientes que ya se ha elaborado con Los criterios ya mencionados con puras cajas de paso y obviamente con las salidas ya definidas de acuerdo bien Ahora quiero explicarte esto cuando yo tengo un gabinete principal aquí correcto un gabinete principal y cuando yo tengo una caja de

paso yo estoy llevando directamente a otra caja de paso y y sobre eso yo alimento bien tiene ese criterio Sí todos tienen ese criterio Ah ya esa trabajando de esa manera sí hay Una cosa que de repente no lo he comentado est acá Aquí repente está tampoco está acá a ver voy a a mencionar esto m ya ya Esta no es tampoco es este ya no es este entonces va a ser este plano Okay aquí está ya no no estoy ubicándolo no está aquí un momento un momento por Favor Ahorita lo voy a capturar Ajá

Aquí está aquí está amigos aquí está bien yo voy a tomar este criterio ojo ya normalmente para las denominaciones de acuerdo las dimensiones de las tuberías Aquí hay una cierta característica de acuerdo a la normatividad también el cableo estructurado las dimensiones de las tuberías para los cables F SLP 6a lszh se ha realizado de acuerdo a la Norma ansa 606a estándares para administrar infraestructuras y telecomunicaciones aquí tengo la cantidad de un a cu voy a usar en este caso tipo de cable correcto Obviamente que el F tp 6a y los diámetros aquí están de alguna

manera estandarizados no de 19 25 50 el 19 no hay en realidad Debería ser 20 esto pero lo estoy dejando ahí de Acuerdo tipo de tubería en la pbc SAP el tipo pesado o condu semipesado correcto ahora aquí esto quiero hacer referencia ojo el el etiquetado de los puntos de red que es muy importante ahora voy a tratar de explicar esto de manera que se entiende correcto dice eh Ya el cableado estructurado la denominación de los puntos de red se ha realizado de acuerdo a la normativa Ana 606b estándares para administrar la Infraestructura en telecomunicaciones

denominación ejemplo 1a gu p2 2.05 esto Qué significa es el punto de red que pertenece a el puerto 5 Patch panel número dos y área de edificación a planta de edificación 1 y cuarto de telecomunicaciones a1 mm ya el proyecto se ha dividido para el Desarrollo de este proyecto se ha dividido en tres áreas área uno área dos y área TR área uno o área a Perdón esto Esto va a ser a b c correcto de acuerdo a lo que yo tengo acá a ver Ah ya si digo a significa que corresponde directamente est Ah

uno de estos elementos es En cuyo caso Este es el gabinete a correcto gabinete b y gabinete c perfecto bien y cuando digo Patch panel esto esto esto el p2 me refiero a la cantidad de Patch panel que de repente voy a considerar dentro de mi proyecto pues me refiero a esto amigos Este es el pas español tengo del 1 al 24 correcto pero aquí dentro de mi proyecto dentro de Esta parte hace la contabilidad del mismo correcto p panel si son dos ya si es uno significa que todavía sigo del 1 al 24 si

es p2 Ah ya he superado pues en este caso el Patch panel 1 que era del 1 al 24 y ya estoy en el segundo grupo que también va del 1 al 24 pero pertenece al Patch panel 2 Bueno Estos son ejemplos lógicamente en todo el proyecto tengo Patch panel 1 y Patch panel 2s en algunos casos pero no más tres no ya no Tengo porque los puntos son bueno menores de menores de 45 45 perdón menores de 24 menos 48 claro 48 bien Ahora El otro es el número de Puerto Ah ya número c

esto se refiere que del Patch panel cuál de los puertos de repente te corresponde puede ser del 1 al 24 del 1 al 24 est Esto va a cambiar de acuerdo a la numeración 1 2 3 4 dependiendo al Punto que corresponda Obviamente que si llegas a un punto 44 el perdón 24 el siguiente va a ser número uno correcto y de esta manera va se va a configurarse un punto va a tener esta denominación pertenece al gabinete 1a Patch panel 2 y punto de conexión número cuatro y el que sigue Obviamente con un con

un cable independiente pertenece al gabinete uno p panel 2.5 ahora esto cómo lo interpreto lo voy a interpretar directamente con lo con Los planos de distribución por ejemplo acá no se nota voy a cambiarle de color correcto toito ahora sí se va a notar bien aquí está por ejemplo del gabinete 1a sale del gabinete 1a sale a la caja de paso va hacia la siguiente caja de paso y de aquí alimenta a dos puntos uno es voz voz y datos Y uno es TV ahora Esto está configurado o la contabilidad está no Está de repente

Como de aquí sale directo no sino está contabilizado desde la parte alta desde acá desde aquí está contabilizado por ejemplo hay un cable que va que tiene esta ruta está yendo por aquí va por acá y va a terminar en dónde No aquí no va a terminar a se va a dar la vuelta y va a terminar acá Aquí tengo el primer punto pertenece al gabinete a1 Aquí está el gabinete A1 Patch panel 1 y la codificación que le corresponde es el 01 el ahora uno dirá y Oye no es muy largo Pues verifiquemos si

de repente pasa los 90 m H acá no no pasa justo son los 89 Met está en el límite no significa que no vaya a funcionar si a funcionar Entonces se considerado con ese criterio bien es el único que podemos decir punto crítico no Pero ya este es el primer punto el segundo lógicamente Aquí está pertenece al gabinete a1 Patch panel 1 punto número dos dos así número bueno el 3 sería este no 2b Esto está mal esto es así 1a panel 1 número 3 4 5 6 7 8 cabe mencionar que son dos 9

10 11 12 13 14 15 16 17 18 19 20 21 22 23 y 24 correcto son 24 hasta aquí son 24 ahora amigos como es 24 el siguiente Cómo va a iniciar hasta aquí es el Patch panel 1 ya te he dicho que son 24 puertos Ah ya entonces ya está copados los 24 pero si Sales del mismo gabinete Ah va a seguir manteniéndose el gabinete a1a pero ya con la dier que ya va a ser Patch panel número dos bueno recalcando esa idea pues trato de indicar de que como es el gabinete principal

Aquí tengo dos un Patch panel que es de 24 puertos ya están copados ahora voy voy a arrancar con otro Patch que arranca del número un al 24 La idea es que no se sature estos si en caso se repente se llenaría con Buscaría otro Patch panel más correcto Me escuchas Eh sí sí sí te escucho vamos cerrando la idea creo el día de hoy y continuamos el día de mañana porque ya la gente está pidiendo agua están varias horas están cansados ya van desertando algunos Así que para eh cerramos la idea aquí y ya

el día de mañana continuamos parece sí sí me parece perfecto perfecto hermano Okay bien eh listo vamos a ya lo que mencionaba no el tema de los SP Perfecto entonces Regreso Acá tengo eh punto número uno dos el mismo conductor sigue yendo mm no está el tres Acá está el tres Perdón tres 4 bueno cinco ya yéndole hasta el final acaba con número 22 correcto acaba con número 22 Qué significa que no supera número 24 Entonces qué quiere decir entonces que con con dos Patch panel va a ser Suficiente para alimentar todo el primer piso

tanto el bloque B como el bloque c que corresponde directamente a administración y aulas pedagógicas correcto ahora uno dice pero ingeniero creo que no se supone que si son dos gabinetes Qué ha pasado con el segundo piso Pues en el segundo piso se ha trasladado un gabinete recién se ha instalado un gabinete en el segundo piso correcto Qué se ha hecho se ha llevado de Aquí desde el gabinete general se ha llevado directamente un un cable ha llegado hasta acá y de frente se ha subido al segundo piso y de aquí su propia distribución tanto

para lo que son las salidas para el perifoneo y lógicamente para temas de eh cámaras correcto miren amigos eh todo funci todo está en función a las cajas de paso Definitivamente correct todo está en función a las cajas de paso paso si consideramos las cajas de pasos de manera adecuada en base a eso también se va a poder Instalar todo lo que se quiera bien eh bien amigo nos vamos a quedar acá el día de mañana vamos a a dar más ideas y obviamente vamos a explicar el funcionamiento Real De qué manera funciona todos estos

elementos ya mencionados de repente uno dice Oye Para qué sirve la controladora Patch panic o Sea cuál es la función real creo que no no No no estoy más enfocado en esto creo que es un término ya más que no como no lo entiendo creo que no no voy a dedicarme a ello no no es no se trata de eso vamos a tratar de explicar realmente Para qué funciona estos controladores F Fight y los Patch pan entre otros elementos que se están considerando en cada uno de los gabinetes cabe mencionar de que esta es la

estructura básica para lo que son Trabajos en en en instalaciones de comunicaciones correcto nos vamos a quedar acá y mañana continuamos con la explicación ya de los elementos también que faltan que son el sistemas contraincendios y entre otros elementos que falta también configurar de igual manera que el tema eléctrico no que falta las especificaciones técnicas los metrados y entre otros elementos que vamos a a complementar el día de mañana bien amigos que tengan muy buenas noches Con mi persona hasta el día de mañana perfecto Óscar muy bien muchas gracias a cada uno de ustedes estimados

compañeros el día de mañana temprano continuamos sé que ya 3 horas es un poco cansado Ya ya no se he podido notar pero era necesario para poder cerrar bien las clases que se vienen No Muchas gracias muchas gracias Carlos pino hermano est siempre ahí atento junto con los compañeros que se han quedado hasta el final Como Jorge Sánchez Luis ticona Óscar Peña Walter Alexander Walter cvera fuerte abrazo para cada uno de ustedes y estamos en contacto el día de mañana Cuídense Hasta luego ahora Voy subiendo Hasta luego hermano Voy subiendo la clase el día de
