tipos de planos un proyecto arquitectónico es un proceso de operaciones realizadas con el objetivo de satisfacer las necesidades del usuario toda esta información Se puede presentar en diferentes soportes tanto físicos como digitales algunos de los más habituales son los planos las maquetas o las representaciones tridimensionales estos elementos tienen la finalidad de definir cómo será una obra y la manera de llevarla a cabo el tamaño de este tipo de planos requiere de un equipo de profesionales cada uno de ellos debe hacer frente a los diferentes retos que se plantean a lo largo del proyecto investigación lo
primero es conocer las necesidades y solicitudes del cliente esquema básico se genera una idea general en ella se define el objetivo del proyecto sus limitaciones y su ejecución en este momento se realiza el conocido como esbozo de proyecto el cual permite a las partes definir de manera visual esta idea ante proyecto en esta fase se realizará una serie de planos más detallados en ellos se definen elementos como materiales superficies o medidas para la presentación de anteproyectos se realizan piezas en los distintos sistemas de representación sistema diédrico ortogonal plantas Cortes y fachadas perspectivas paralelas y perspectivas
cónicas con Horizonte normal y aéreo se trata de gráficos realizados a lápiz que evidencian una rápida ejecución combinan el uso de dibujo técnico y manual Sada así como la línea y la Mancha no obstante la economía de recursos expresivos empleados transmiten con Claridad y contundencia las ideas arquitectónicas que sustentan la propuesta se esboza la geometría de base y la modulación que comanda la estructura se expresan los distintos materiales y las sombras en fachadas se insinúan los vegetales que transmiten la atmósfera del sitio real conjuntamente con la representación de la figura humana simultáneamente se brindan datos
de niveles cotas escalas indicación de Destino de locales y otras referencias proyecto arquitectónico aquí se realizan planos más detallados de la estructura así como de otros elementos como los planos de instalaciones el proyecto ejecutivo constituye la etapa final del proceso de proyecto en la que se define la solución constructiva del objeto creado fundamentalmente se recurre en esta fase al uso del sistema diedrico ortogonal y al dibujo hipercodificado para la ejecución de planos de obra detalles y planillas el pasaje de la etapa de anteproyecto a la etapa de proyecto consiste en un proceso de reformulación y
ajuste que puede implicar cambios en la propuesta cada elemento se representa con un determinado tipo de línea con su correspondiente espesor e intensidad y se incluyen referencias de materiales notas tipos de aberturas y su movilidad el proyecto ejecutivo constituye dentro del proceso de diseño arquitectónico la etapa final En la que se especifica cómo se va a hacer la obra y se define su solución constructiva su representación bidimensional consiste en el conjunto de planos dibujos esquemas y textos explicativos en los que se indica y detalla los materiales y técnicas constructivas para la adecuada ejecución de la
obra además de los planos arquitectónicos se incluye por lo general planos de topografía estructuras e instalaciones planillas de cerramientos aberturas acabados detalles constructivos memoria descriptiva y constructiva y presupuesto nosotros nos vamos a enfocar más que nada en lo que es el proyecto ejecutivo y en lo que son los planos lo más técnicos y completos posibles porque esto es lo que a ustedes les va a servir para las materias de proyecto que van a tener en la carrera y también en su vida profesional Bueno a partir del proyecto ejecutivo se recurre al uso del sistema diedrico
ortogonal casi en exclusividad dado que es a través de este sistema de representación que se aplican todos los códigos para la presentación del proyecto los que utilizan un lenguaje universal compartido por todos los operadores que ejecutarán la obra por lo general se emplean escalas no menores a unos 50 para la representación de diferentes partes del proyecto yendo en aumento las escalas para detalles de diseño que se merezcan una mención especial a continuación vamos a nombrar y mostrarles ejemplos de los elementos que conforman a este proyecto ejecutivo el número uno plano de terreno o plano de
topografía número 2 plano de ubicación y localización número 3 planta de Conjunto número 4 planos de plantas arquitectónicas número 5 planos de cortes fachadas y alzados número 6 planos de detalles arquitectónicos número 7 perspectivas número 8 renders o volumetrías número 9 maqueta número 10 planos estructurales cimentación columnas traves y losas número 11 plano de instalaciones hidrosanitaria eléctrica contra mecánicas especiales etcétera número 12 planos acabados de pisos muros y techos por ejemplo número 13 planos de Urbanización planta del conjunto son las exteriores aceras jardines e instalaciones número 14 planos de detalles constructivos número 15 memorias descriptivas

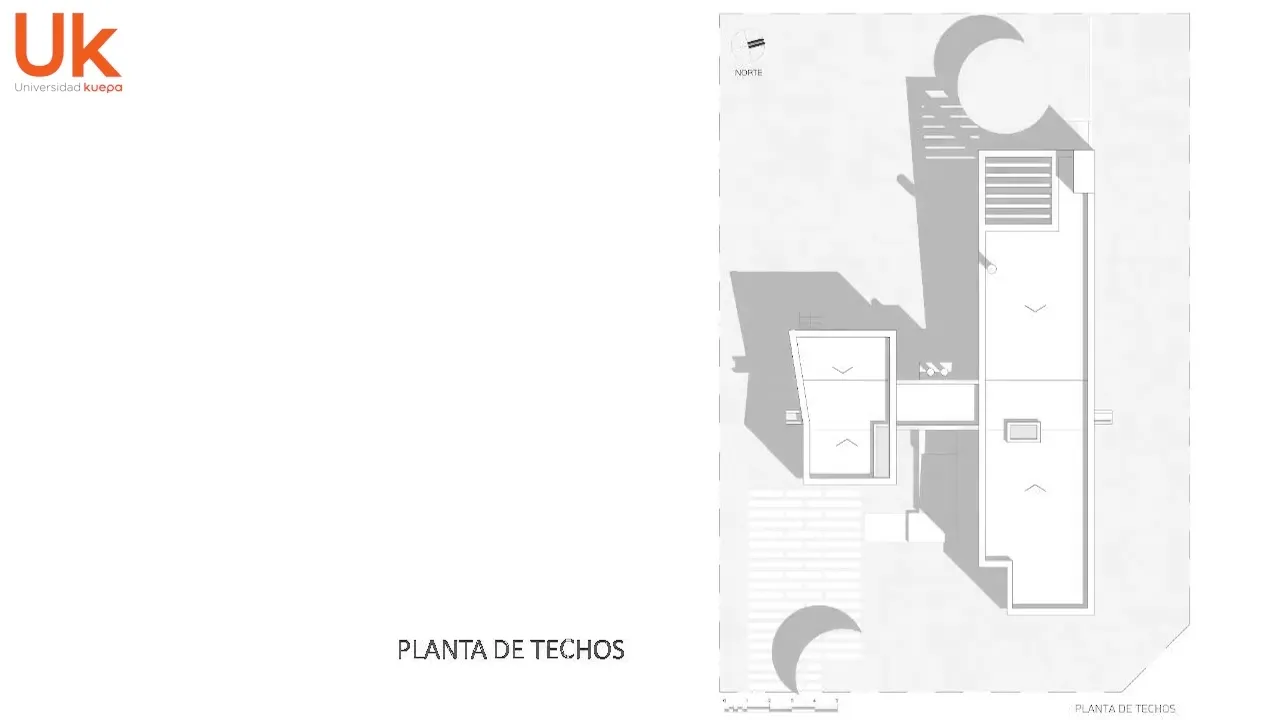

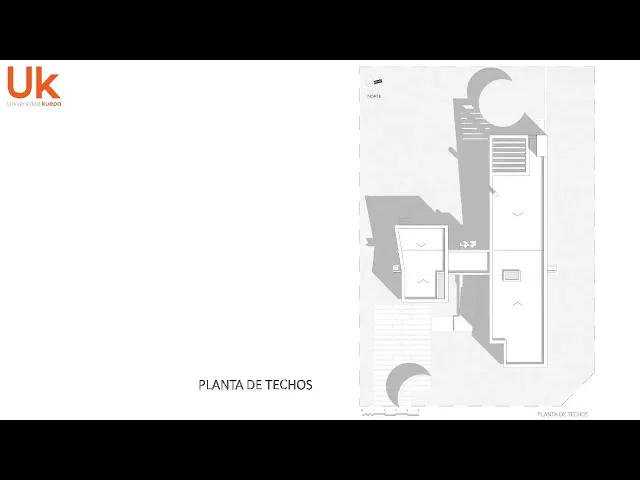

y de cálculo veamos a continuación algunos ejemplos de planos y el contenido que llevan planos de emplazamiento son aquellos planos que muestran la ubicación de las obras que Define el proyecto en relación con su entorno a escala altamente reducida se sitúan las obras de forma apreciable y en el que a constancia de su orientación y distribución general planta de techos en las cubiertas se graficarán claramente las vertientes dispuestas para el desagüe de las mismas y a su vez los distintos tramos que las conforman en ellos se indicará mediante flechas el sentido natural del recorrido de
las aguas hacia el bajante o Sumidero que las recoge así como la pendiente adoptada en dichos tramos y los puntos de desagüe generalmente se realizan en escala 1 en 50 o 1 en 100 planta arquitectónica definiremos la planta arquitectura como un corte de tipo horizontal del edificio o proyecto mediante un plano virtual el cual a su vez se remueve la parte superior del edificio este corte se realiza usualmente a un metro 20 un metro 50 desde el piso y no sirve para definir la estructura y los espacios principales del proyecto o edificación en su largo
y en su ancho la planta técnica contiene la información como medidas normativas necesarias para que el proyecto pueda ser construido por profesionales etcétera la planta es fundamental para comprender un proyecto pues las proporciones y dimensiones de esta son las bases para la construcción del mismo plano de fachada o vista se harán de acuerdo a la especial configuración de la planta la representación de un edificio a través de los alzados correspondientes presenta el inconveniente para su lectura que no puede reflejar la volumetría del mismo ya que se trata de una representación ortogonal según el sistema diédrico
Pero esta situación se puede mejorar a través de criterios gráficos que nos ayudan a resolverlo para darle un carácter tridimensional Uno de ellos es el empleo del valor de la línea mediante el cual los cuerpos anteriores o del primer plano se dibujarán con líneas más intensas que los cuerpos más alejados estos serán representados con líneas más tenues también el empleo de las Sombras nos ayudará a comprender más fácilmente La volumetría del edificio generalmente se realizan en escala 1 en 50 y También se colocan flechas para Designar los materiales con los que serán construidos o con
que están construidos plano de secciones tiene por objeto Mostrar aquellos aspectos del edificio que no quedaron suficientemente explicados o comprendidos en los alzados y en las plantas Es una representación de una sección o corte longitudinal o transversal del edificio para completar el conocimiento del mismo en el se indican los elementos estructurales más importantes según el sistema constructivo elegido y además se indicarán los niveles de piso terminado de plafón y de cubiertas los gruesos de forjados y ligeramente acotado para indicarle dimensiones parciales y totales del edificio en cuanto a la altura planos estructurales en los planos
de estructuras representarán exclusivamente los elementos portantes excluyéndose la tabiquería que para mejor identificación puede representarse en forma graficada con una línea muy muy fina las estructuras portantes más habituales son basándose en paredes de carga a partir de un tabique Pilares o arcos del mismo material así como columnas y muros de concreto armado un plano de estructuras recogerá gráficamente la disposición en planta de la estructura básica y la del forjado correspondiente también figura en qué dirección serán los apoyos de las losas o cubiertas correspondientes las escalas son de unos 50 unos 20 y 1 en 25
plano de fundaciones o de cimentación son realizados Generalmente en escala 1 en 50 y representan la forma en la que la obra se anclará en el terreno la cimentación en todos los tipos posibles cimientos de mampostería cadenas castillos zapatas y dados contra través y columnas todos estos elementos deberán estar acotados y además figurarán las cotas de intereses que reflejaran la posición relativa de unos respecto a otros plano de replanteo este se ejecuta para cada instancia de la obra para poder plasmar en el terreno todos los elementos que componen la edificación tales como cimentaciones muros vigas
contrapisos columnas pórticos tabiques etcétera es la operación mediante la cual se traza o de marca en planos las construcciones que van a materializar la arquitectura ya estudiada planificada y proyectada su intención práctica es disminuir tiempos de trabajo en el terreno y posibilitar el control previo y posterior de la ejecución la característica de representación debe procurar la máxima Claridad de lectura de los representados eligiendo la escala y valores acordes a la magnitud de la obra a replantear la documentación gráfica se constituye en planos de replanteo a nivel experimentaciones donde las medidas de los elementos de cada
componente están referidos a los ejes de replanteo principales o secundarios y además a las cotas de nivel la información que debe constar en los mismos depende del tipo de obra y podemos decir que en planos de replanteo de proyectos de arquitectura y Obra civil debe aparecer reflejada la siguiente información ejes de replanteo acotados cotas parciales y cotas acumuladas cotas de nivel plataformas de excavación cimentaciones de muros y pilares estructura tabiquería instalaciones sanitarias nivel de cada planta y otros datos específicos de la obra planos de detalle este tipo de planos amplía aquellos aspectos que por motivos
de escala no han quedado suficientemente explicados en los planos generales deberán efectuarse en el transcurso de la obra a medida que las necesidades de la misma lo vayan exigiendo y generalmente se realizan en escala 1 en 10 planos de instalaciones la representación de estos planos puede ser tan extensa como la complejidad del edificio lo requiera sin embargo en Casos de viviendas unifamiliares de tipo medio normalmente figuran las instalaciones de agua cloaca gas y electricidad también se ha de Establecer un cuadro de leyenda en el que se especifique el significado de las distintas líneas y símbolos
utilizados vamos a desglosar estos planos de instalaciones plano de electricidad en él se muestra la distribución de bocas y tomas así como también el recorrido de cada circuito eléctrico desde el tablero hacia cada punto la instalación eléctrica se puede representar sobre uno o varios planos diferentes y cada uno de ellos debe incorporar símbolos y figuras normalizados y estandarizados que representen los distintos componentes de una instalación eléctrica plano de instalación sanitaria representa de manera gráfica las cañerías de desagüe cloacal de cada artefacto sanitario que contiene la obra hacia la red de cloaca municipal o hacia una
planta de tratamiento individual también propuesta dentro del proyecto además se deben indicar los diámetros de dichas cañerías los accesorios que las unen así como los artefactos sanitarios Con su respectiva ubicación y características que permitan el buen funcionamiento y servicio planos complementarios se refiere a aquellos que complementan la compresión de nuestro proyecto utilizando perspectivas cónicas waxonométricas y que proporcionan una visión tridimensional directa de su representación en dos dimensiones ilustrando con Claridad las características del edificio
