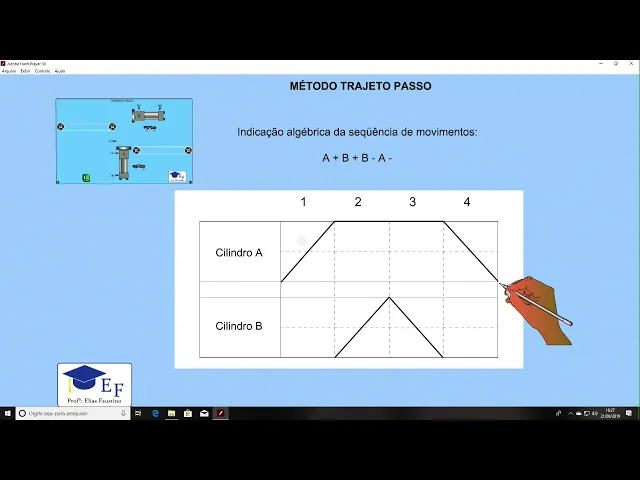

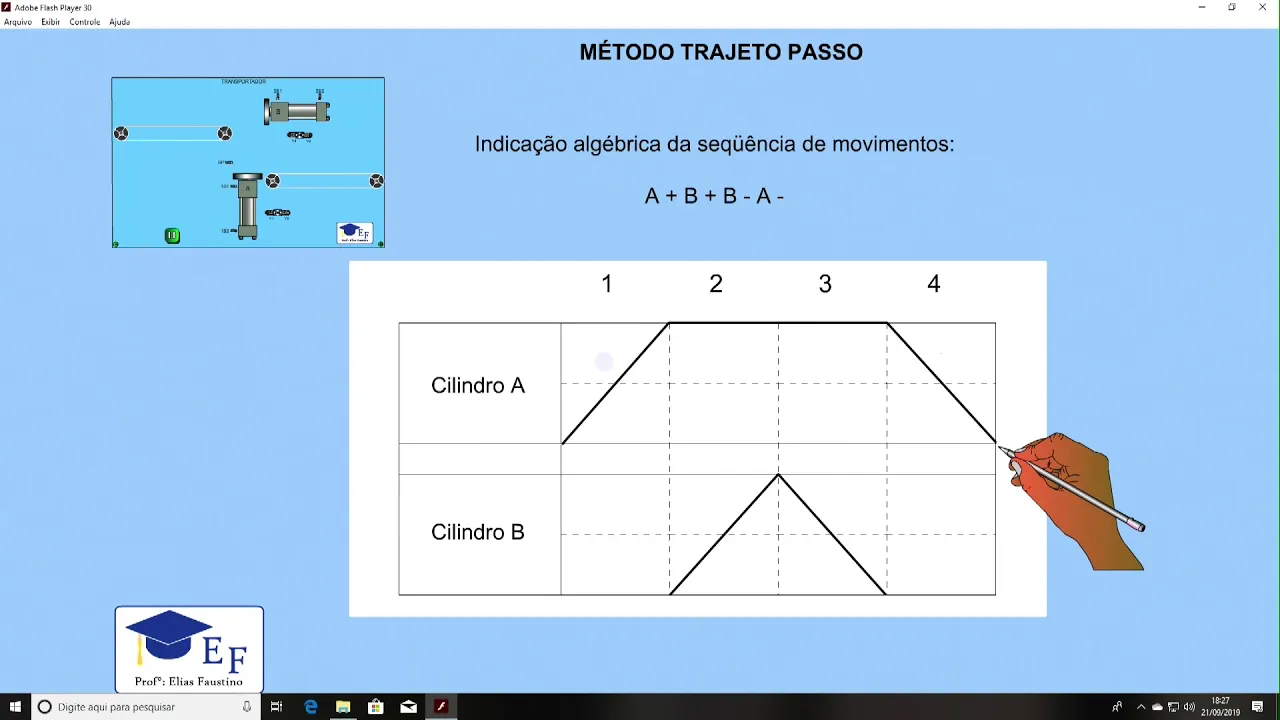

olá pessoal professor elias neste vídeo vou falar sobre o método trajeto passo vou usar como exemplo o transportador já utilizamos em outros nem outros vídeos aqui ó são dois cilindros cujo movimento é a mais de mais - a menos o primeiro passo é fazer a indicação algébrica na seqüência de movimentos como eu havia falado a + b + b - a menos a próxima etapa é definir quantos movimentos terão e indicar no gráfico quais são os movimentos como o primeiro olá aqui é o início do movimento aqui o final temos o avançando quando avança ele
causa ou o avanço do b o be avança logo em seguida ele recua por ele mesmo o a se manterem avançado quando o bê recuo o ato também é co depois que o beco é claro é aí o rico vamos fazer as indicações aqui dos movimentos e dos sensores é o fim de cursos aqui ó a mais ele aciona o fim de curso 1 s 11 que faz com que o bebê avance quando bem avança ele aciona o fim de curso 2 assim causando o seu próprio recurso o bes recua aciona o 2s 2 que
faz com que oa recuou 8 e acione 1 e 6 2 aqui com essas referências você pode né tanto fazer o circuito é totalmente pneumáticos né o totalmente hidráulico ou elétrico hidráulico ou eletropneumático mostrar mais um exemplo do do trajeto passo aqui ó vamos supor que o recuo do ar vai acontecer depois de um tempo a gente colocou um temporizador depois de um tempo aqui o a depois de um tempo que o bpi recuou em seguida é transferir esse tempo o a recuar então aqui ó como fica tá vendo aqui ó o 2 e 2
a 1 quando acionado não recuou a automaticamente espera um tempo houve um tempo para depois o a recuar o que significa isso se for um circuito elétrico o 2 e 2 vai acionar um temporizador depois que deu né ele contou o tempo aí ele faz com que oa rico e beleza ok é muito simples né repita o vídeo assista quantas vezes for necessário o seu entendimento e muito obrigado e até a próxima
