[Música] um sucesso em todas as regiões do Brasil o carneiro hidráulico modelo Epagri hoje se tornou popular em muitas propriedades rurais e olha que não é só no Brasil não produtores de outros países também querem implantar o sistema uma alternativa de baixo custo e que não gera impactos ambientais o carneiro hidráulico usa como energia a própria água para o seu funcionamento ou seja dispensa energia elétrica ou qualquer combustível bom quem explica detalhe por detalhe como montar e instalar o equipamento é o extensionista da Epagri do município de freio Rogério meu nome é Elso Pedrão sou
extensionista Rural do município de freio Rogério no escritório Municipal da ipag eu vou mostrar para vocês hoje como é que se monta um carneiro hidráulico as peças esse Carneiro tá sendo um sucesso nos últimos 2 3 anos ele serve para bombear a água recalcar a água de baixo para cima sem energia elétrica nem combustível fóssil bom vamos mostrar agora Quais são as peças que compõe o carneiro hidráulico começando pela válvula de sucção ou válvula de Poço vai precisar também três porcas chave 13 parafuso 516 uma mola com 2,8 cm de comprimento parafuso 516 cestavado com
rosca Sem Fim de 3 poleas um registro de gaveta uma válvula de retenção vertical um joelho ou cotovelo dois Ts quatro nípel um adaptador para mangueira dois adaptadores curtos um cap um pedaço de cano com 10 cm mais um pedaço de cano com 40 cm um tubo de cola veda rosca um pedaço de lixa um alicate de pressão duas Chaves de boca número 13 para começar a montar precisamos pegar a válvula de sucção de Poço Originalmente ela não vem com o furo então nós precisamos fazer um furo com uma broca 7,5 para que o parafuso
516 com rosca sem fim seja adaptado aqui primeiramente abrimos a válvula colocamos a primeira porca no parafuso é necessário que ela vá até o final que essa fica fica na parte de fora do do [Música] carnê em seguida colocamos mais uma porta depois a outra porta presisamos das duas chaves para que apertamos uma sobre a outra nesse momento deixamos três voltas de rosca colocamos a mola e rosque no parafuso isso faz com que a mola Fique firme e não sai no trajeto original na hora da regulagem depois de rosqueado a mola giramos o parafuso no
sentido antihorário ele está totalmente dentro da peneira agora nós recolocamos a peneira na válvula firmamos bem giramos o parafuso no sentido horário até que tenha uma resistência da mola neste caso ela já está pronta para montar no carneiro e fazer a regulagem definitiva lixamos os dois pedaços de cana que posteriormente será colado colocaremos o vé da Rosca sobre as peças primeiro pelos adaptadores curtos o ideal é que tenha entre 18 e 20 voltas e por último o v da Rosca passamos no adaptador para mangueira este necessita de 45 voltas Bom agora vamos mostrar para vocês
como se monta inicialmente começa com o primeiro t e um nípel a próxima peça é a válvula de retenção vertical atentamos para o detalhe de colocar com a seta indic no sentido da água depois da válvula de retenção vertical colocamos mais um ní apertamos com alicate de pressão em seguida utilizamos o outro T colocamos em seguida o adaptador para a mangueira finalizando também fazendo o último aperto na sequência colocamos o outro nípel colocamos agora o cotovelo ou o joelho tentamos que deveremos deixar ele exatamente na posição vertical perpendicular a válvula de retenção vertical agora colocamos
o último niper colocamos Nesta parte aqui a válvula já pronta agora agora vamos para o outro lado do Carneiro para finalizar ele colocamos um dos adaptadores curto agora vamos colar o primeiro pedaço de cano com 10 cm neste caso utilizamos o tubo de cola passamos a cola nos dois lados para que a aderência seja total agora nós vamos colar o registro no Pedaço de cano de 10 cm agora vamos colar o pedaço de cano de 40 que serve como Câmara de ar pegamos o Cap e colamos em uma das pontas no outro lado colocamos o
último adaptador curto e está pronta a câmara de ar agora nós rosque no [Música] Carneiro estamos com o carneiro pronto para instalar na [Música] propriedade [Música] bom Estão aqui nesta propriedade Aonde que a captação de água que move que faz o caneiro funcionar vem de uma fonte de água distante daqui em torno de 400 m a água não tem desnível suficiente para chegar até onde que o agricultor deseja então nós instalamos no limite da onde que vem a água do nível da água da fonte instalamos uma caixa que serve como captação então daquela caixa é
que vai abastecer o carneiro para fazer o seu funcionamento da caixa até o carneiro tem 18 m que é o mínimo recomendado pode ser 24 30 ou maiores maiores distâncias da Captação até o carneiro sempre deve ser cano rígido de água e do Carneiro até o destino final com mangueira sempre na instalação o Carneiro da Captação até o carneiro o tubo da Captação deve ser o mais reto possível uma estaca para fixar o carneiro pode ser uma estaca pode ser um palanque pode ser qualquer um objeto aonde que a gente possa deixar ele nivelado na
horizontal e na vertical amarrado com bor acha que é é a melhor maneira de fixar o carneiro dentre os tamanhos de carneiro que nós temos Este neste nesta propriedade em especial é um carneiro de meia polegada que é o menor deles porque a necessidade deles é pequena a água o volume que eles precisam é muito pouco então esse de meia polegada Supre a necessidade deles mas se vocês precisam de um volume maior de água nós temos a opção de colocar um carneir de 3 qu4 de uma polegada ou maior e esse de 344 nós temos
um volume maior de água que a gente precisa para fazer ele funcionar mas com consentement o volume de água Maior Que el recalca o de uma polegada também nós precisamos deada de água ou maior mas também recalca um volume muito mai degu Então dependendo da situção doc da necessid dels um carneiro que cabe exatamente na sua necessidade Bom agora vamos para uma etapa important da instalação do carneiro que vamos fazer a retirada do ar do sistema para depois proceder a regulagem giramos o registro até retirada do ar a partir do momento que retira o ar

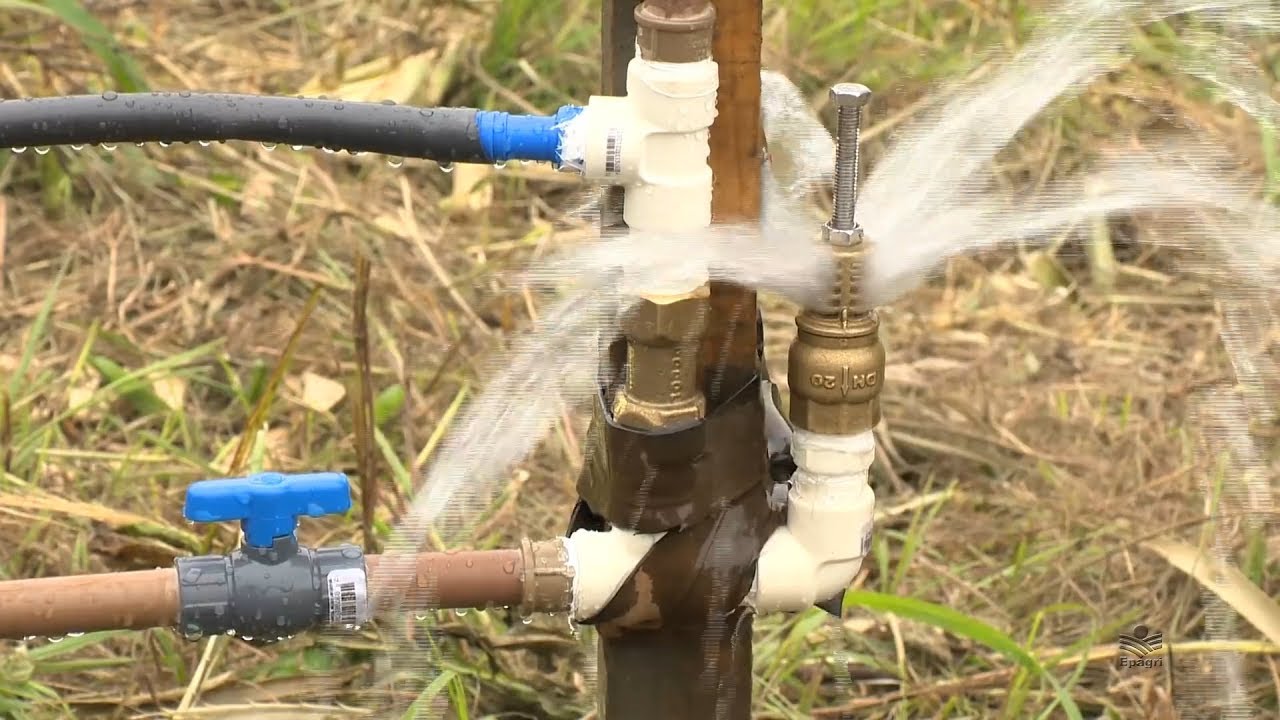

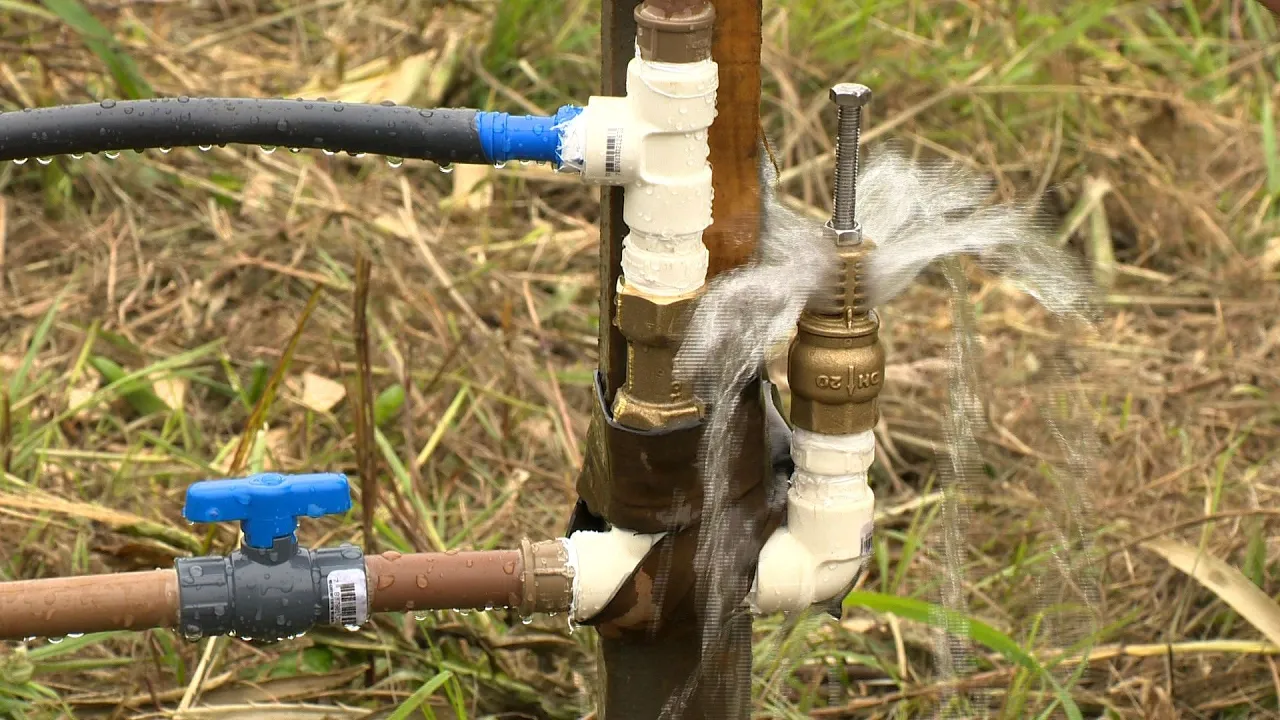

fechamos o registro agora nós colocamos a válvula inicialmente apertamos no sentido horário deixamos a mola travada para que no início da regulagem a só gire no sentido antihorário Então esse aqui facilita agora no sentido antihorário vamos girando o parafuso até começar a dar as batidas iniciada as batidas regulamos girando mais um pouquinho no sentido antihorário até que tenhamos entre 30 e 50 batidas por minuto aproximamos a contraporca e fixamos ela com duas Chaves 13 uma segura em cima e a outra aperta não Arrocha simplesmente aperta está regulado o carneiro interessante mostrar no Carneiro na questão
do seu funcionamento regulagem é que quando o Carneiro está muito bem regulado para essa para esse desnível para essa altura e distância que temos que enviar fechamos o registro do Carneiro pode ficar um dia dois dias TR Dias desligado e assim que o agricultor senti a necessidade que Precisa encher de novo o reservatório que ele vai consumir É só abrir o registro e ele deverá voltar na mesma regulagem que estava anteriormente sem nenhuma necessidade de novo ajuste estamos aqui então no final da do destino que o volume de água tem que chegar ainda está retirando
o último ar do sistema aqui mas um volume aproximado aqui nessa distância de0 10 m de altura em torno de 70 80 l por H aqui o destino agricultor ele faz o que ele quiser com água seja para consumo humano seja para consumo animal ou seja para irrigação para horta enfim para qualquer uso Que el que ele queira destinar Essa água aqui Tenho recebido ultimamente entre nesses últimos 3 anos eu recebi mais de 12000 eil e telefonemas também mais de 12000 aproximadamente um para cada um e-mail para cada um telefonema não necessariamente das mesmas pessoas
eh E além disso é interessante eh que foi pra Angola esse Carneiro já foi mandado para Angola já mandei projeto fold do Carneiro pra Espanha paraa Alemanha para Inglaterra Portugal Colômbia Bolívia Paraguai Argentina e Uruguai pelo correio no Brasil já mandei mais de 1500 Carneiros pelo correio para todas as todos os estados do Brasil opcionalmente que mais chama atenção é o estado de Minas Gerais que são em torno de 40 a 50% dos Carneiros é para o estado de Minas acredito que seja pela topografia do estado que seja muito semelhante a de Santa [Música] Catarina
para mais informações procure o escritório da i pagre do seu município ou entre em contato com o extensionista rural Élcio Pedrão o e-mail é elsio @ep agrec goov.br e o telefone DDD 49 3257 0045 l
