eu posso fazer o meu aterramento com apenas uma haste quer saber a resposta então se liga aí e esse é mais um vídeo que mostra que a parceria entre uma grande empresa e um canal do youtube pode gerar grande conteúdo para os espíritos gostaria de agradecer ao senhor romântico a chayene e ao nicolas da termotécnica para-raios eles cederam gentilmente os produtos que serão usados na parte prática nesse vídeo vamos então a pergunta feita no início desse vídeo posso fazer no meu aterramento com apenas o mate a resposta é sim mas existem algumas ressalvas nós vamos
detalhar cada uma delas primeira coisa que precisamos verificar el que a norma determina como eletrodo de aterramento da edificação é nova nós já falamos sobre isso aqui no canal existem apenas quatro opções que seriam as próprias fundações cabos ou malhas metálicas enterradas no nível da fundação malha metálica no nível da fundação ou anel em torno da edificação fora esses quatro itens a norma só aceita que você faça aterramento com artes se for reforma ou instalações bom então vamos tomar como exemplo uma reforma onde então eu poderia sim usar artes mas quantas artes existe um valor
mínimo gratos vamos fazer antes de determinar quantas artes é qual a sua eu posso usar vamos tomar como exemplo a arte cobreada a gente tem que recorrer a tabela 51 da nbr 5410 vamos dar uma olhada temos aí o material aço superfície a nossa superfície seria revestida de cobre por eletrodeposição se eu tô utilizando esse tipo de aço com seção circular o diâmetro mínimo dela tem que ser de 15mm e eu tenho que ter uma espessura de revestimento de 254 mícrons essa arte é arte normatizada 254 mícrons parte normatizado como é que eu vou saber
que a minha arte é normatizada já que eu tenho tantas vendidas por aí a arte normalizada trazem seu corpo a gravação da norma e a gravação dos 254 mícrons que a espessura da eletro e essa é a arte normatizada não adianta inventar não adianta usar outro tipo de material eu sei que você deve estar com a seguinte pergunta na cabeça você acha não é uma batizada porque ela é vendida nós podemos tomar como exemplo o economizador de energia que testamos aqui no canal ele está à venda e nem por isso é ciente não aprovamos aqui
justamente o contrário então vamos organizar nossas ideias no nosso exemplo é uma reforma eu vou fazer o aterramento com haste e vou usar artes normatizadas existe um mínimo posso usar uma unicast a resposta é sim você pode fazer o seu aterramento uma única arte que qualquer outra situação podem praticado mas usaram uma arte vai atender aos esquemas de aterramento nbr 5410 se você está fazendo o esquema tn a nbr 5410 esquece da valor de resistência de aterramento vou deixar um carro aqui na tela de um vídeo que já fizemos sobre o assunto se você estiver
utilizando o esquema tt você precisa os valores de resistência de aterramento mas como você utiliza uma ideia como seccionamento automático da alimentação você precisa basear o valor da resistência com esse dispositivo e usando um dispositivo de 30 milhanperes pode ser uma resistência de mil e setecentos homens seja suficiente para você atender as novas então para os dois esquemas mais comuns t t e d n eu posso conseguir atender a nbr 5410 com apenas uma arte mas como sempre no canal electricity nós gostamos de mostrar tudo na prática para um melhor entendimento na parte prática vamos

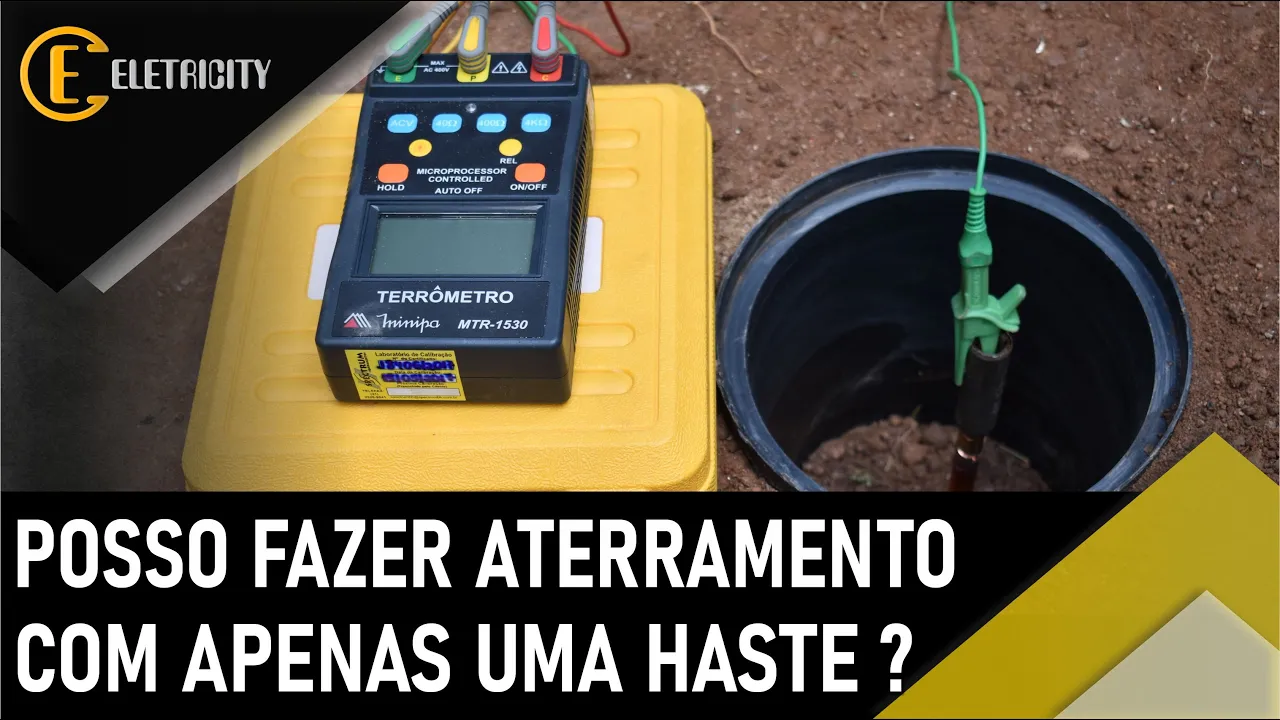

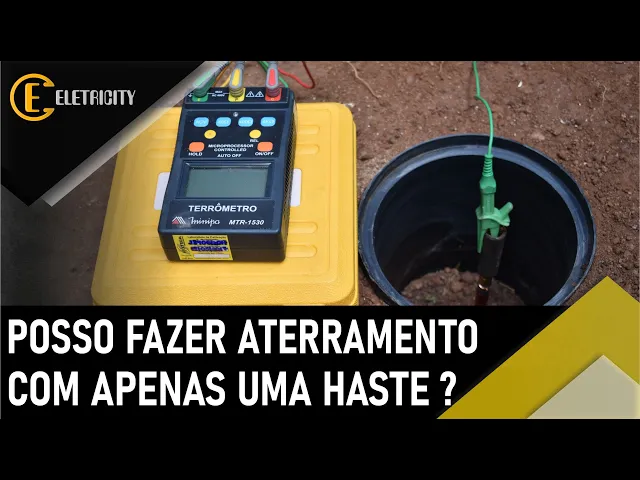

considerar que já falamos aqui será uma reforma com assis normatizadas mas vamos acrescentar mais um ingrediente para dificultar nós vamos simular que não temos espaço físico e por isso estamos utilizando apenas uma arte antes de gravar as vamos mostrar uma adaptação que fizemos é uma ponta a sds com a roxa compatível com a luva que tem na cabeça da assim facilita a gravação dela com a utilização de um martelete em nós terminamos de gravar a vou retirar a luva da cabeça dela pra gente fazer a medição do valor de resistência de aterramento vamos conectar nosso
termômetro vou clicar na tecla a ceder para ver se não tem tensões induzidas do solo e agora eu vou apertar as escalas para verificar o valor da resistência ôhmica na primeira escala eu não consegui obter valor passo para segunda e obtive um valor de 49 homens o valor de 49 homens me atenderia tranquilamente para um esquema tn onde a norma sequer cita valores de resistência de aterramento para o esquema tt também atenderia se eu estiver utilizando uma ideia de 30 milhanperes como dispositivo de seccionamento automático para uma tensão de contato de 50 volts um valor
de resistência ôhmica de 1.666 homens já seria suficiente então eu estaria bem abaixo do valor indicado pela não então é isso pessoal comprovantes que sim é possível fazer um aterramento que atende a nbr 5410 com apenas uma arte mas imagine a seguinte situação eu continuo sem o espaço físico eu tenho que atingir um valor de resistência de aterramento do determinação de um fabricante por opção minha ou aquele esquema tt o dispositivo de seccionamento que me pega o valor de resistência menor como eu faria para melhorar ainda mais aquele valor de resistência de aterramento que nós
tivemos você não tem espaço físico nós vamos mostrar isso de forma detalhada no próximo vídeo até lá o
