é porque em curto-circuito em uma tomada o disjuntor do padrão Ou Geraldo crescer atuarão junto com disjuntor de circuito quer saber por que isso acontece na teoria e é um teste prático então se liga aí e quando ocorre uma falha em um ponto de um circuito corrida ela é que um disjuntor que protege esse dia cuidar tui mano que Jesus é mais ligado acontece que muitas vezes uma falha acaba causando a atuação disjuntor que nada tem a ver com o circuito é o que acontece quando o disjuntor geral de um PVC ou do padrão atuam
antes ou junto do disjuntor de circuito isso acontece por falta de seletividade a seletividade entre juntores ocorre quando temos a atuação apenas o dispositivo correspondente ao circuito onde ocorreu a falha a ser atividade tem grande eficiência na indústria fêmeas não processo de extrema importância parar por um simples curto e pequeno ponto na instalação a seletividade Pode ser consumida de 4 maneiras por tempo por corrente energia ou zona ser a seletividade por tempo a mais simples se verificarem o ambiente Residencial onde temos mini disjuntores existem fatores que podem fazer o quê que não seja possível garantir

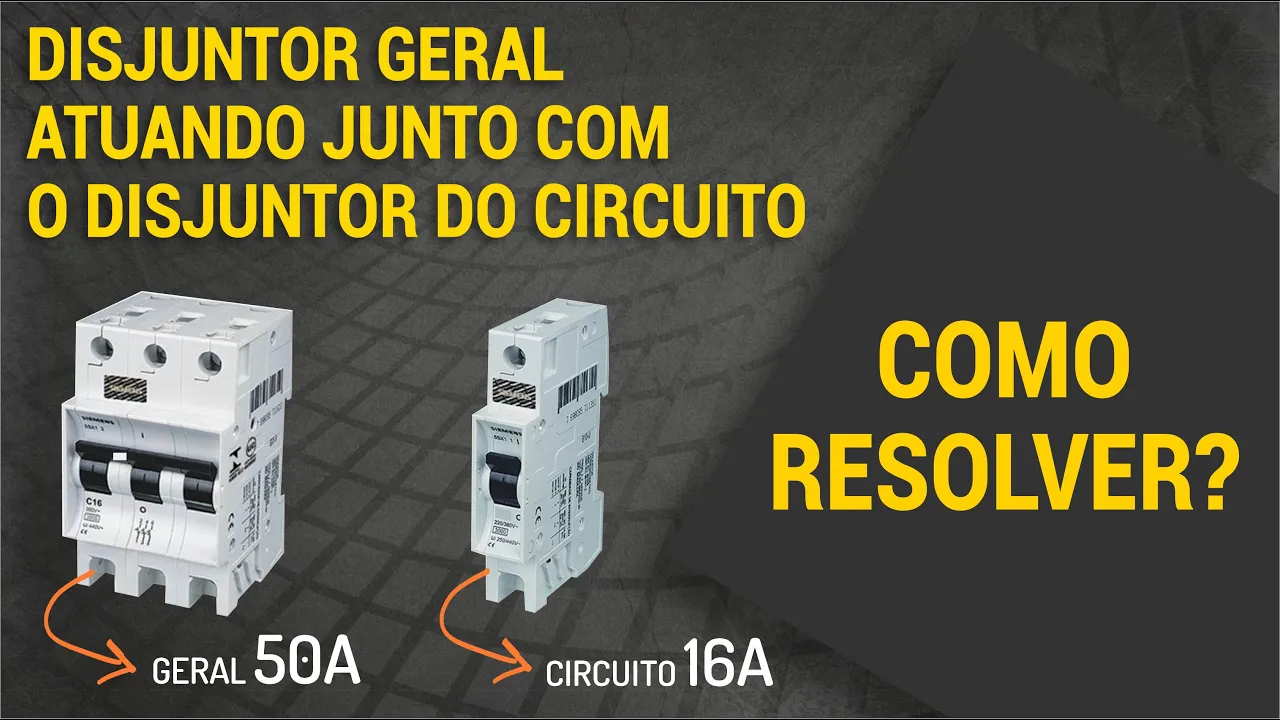

a seletividade e o único dispositivo capaz de determinar quem vai atuar o diretor-geral circuito é esse aqui ó e dependendo da corrente de curto-circuito é bem provável que tanto um disjuntor de circuito como este do modelo monopolar de 16 amperes com você Quanto esse tripolar de 50 amperes como você atue e não seja possível determinar quem atua e primeiro pode ser até que os dois atores juntos se analisarmos as curvas de mini disjuntores fica evidente esse fenômeno vamos imaginar uma corrente de curto-circuito além de 1000 amperes Esse valor corresponde a 63 vezes a corrente nominal
para o disjuntor de 16 amperes e 20 vezes a corrente nominal para um disjuntor de 50 amperes pela curva dos disjuntores nos eixos dos valores de corrente podemos notar aqui 63 vezes a corrente nominal que corresponde ao disjuntor de 16 amperes ultrapassa o gráfico tem rolo máximo em 30 vezes para 20 vezes a corrente nominal que seria o disjuntor de 50 amperes também estamos em uma faixa de atuação instantânea se analisarmos um curva B também extrapolando o valor máximo do gráfico e com isso não é possível garantir a seletividade existe uma regra teórica que afirma
que se intervalo entre o tempo o disjuntor boa maior do que 50 milissegundos ou 0,05 segundos é possível garantir a seletividade esse tempo pode variar Entre 50 e 150 milissegundos e acordo com alguns modelos disjuntor para o nosso exemplo com mini disjuntores Só vou conseguir essa diferença de tempo dentro de certos valores de corrente de curto-circuito você já viu aqui no canal vários vídeos sobre curva de disjuntores onde mostramos que temos duas linhas sendo a superior junto o frio o tempo máximo de atuação e inferior para disjuntor quente ter um mínimo de atuação Então se
tivermos uma corrente de curto-circuito de 240 pés por exemplo corresponde a 4,8 vezes a corrente nominal para disjuntor de 50 amperes e 15 vezes para de 16 amperes se analisarmos novamente o gráfico podemos ver que o disjuntor curva C de 50 amperes tem um tempo mínimo de atuação de 1,9 segundos cliente e máximo de 10 segundos crime enquanto que o povo a ser de 16 amperes tem um tempo mínimo de 0,01 segundo os dentes e máximo de um rei é free nas duas condições temos uma diferença entre os tempos de atuação maior do que 50
milissegundos então é possível garantir a seletividade para o povo haver tem o também a condição atendida pois 15 vezes a corrente nominal e sem uma região além da curva e o único tempo de atuação é de zero, zero no seguro na teoria Então tudo certo mas na prática será que vamos confirmar tudo que falamos aqui agora vamos pancada mais antes se esse vídeo te ajudar de alguma forma deixe seu like compartilhe assim você ajuda o canal a trazer cada dia mais conteúdo de qualidade como esse E não se esqueça de me seguir também nas redes
sociais Facebook e Instagram muito bem Para comprovar a teoria na prática nós Montamos esse pequeno circuito é apenas didático por isso que eu vou utilizar apenas uma fase pesada o disjuntor tripolar só vale passou pelo disjuntor é um Curvo assim de 50 e aqui eu tenho um culpa 116 um de 16 esses disjuntores estão simulando o meu circuito aqui um disjuntor geral e o Nildo onde eu vou causar o meu curto-circuito tem um primeiro que eu vou fazer vou tocar esse cabo que está no disjuntor de 16 aqui no barramento de neutro e nós vamos
ver o que que vai acontecer você vai atuar apenas um disjuntor do circuito você vai atuar também o disjuntor que segue o Geraldo que ele aqui a corrente de curto-circuito aqui é da ordem de mim o amperes esse procedimento não deve ser repetida a gente tá fazendo um ambiente controlado tô utilizando todos os dispositivos de proteção além da luva também sou utilizando óculos Então vamos lá vou ligar primeiro o disjuntor geral do circuito vou ligar o disjuntor você que nós vamos causar um curto-circuito nesse ponto aqui em 3 2 1 que atuaram os dois disjuntores
Assim como nós falamos na teoria atual disjuntor curva C de 50 amperes e o disjuntor curva C de 16 porque eu tenho uma corrente de curto-circuito muito alta sendo assim eu não tenho como garantir a seletividade acontecerem a mesma coisa com disjuntor curva D vamos ver na prática agora eu vou pegar o ponto do circuito do meu disjuntor curva B vou fazer com o mesmo procedimento em 3 2 1 veja o que aconteceu agora atuou apenas o disjuntor curva D isso pode acontecer pode dependendo das condições dos disjuntores frios ou quentes vamos fazer novamente e
em 3 2 1 agora já estou os dois então eu posso ter atuação já apenas um Como posso ter atuação dos dois disjuntores então não tenho como garantir a seletividade pela última vez 32 anos atuou novamente os dois então a corrente de curto-circuito me impede mesmo eu tendo nenhum primeiro caso atuação apenas do curva dia de 16 eu não consigo garantir seletividade dessa forma agora tem que nós vamos fazer vamos simular a corrente de curto-circuito falamos em torno de 240 amperes parece ser uma corrente não parece ser uma corrente de curto-circuito mas é muito comum
em uma instalação elétrica eu tenho uma corrente de curto-circuito baixa nesses valores como é que eu vou conseguir isso cima lá no circuito mais longo e é isso nós vamos fazer agora muito bem para simular uma corrente de curto-circuito mais baixa com o circuito um pouco mais longo nós vamos utilizar esse painel e já usamos em alguns outros vídeos aqui no canal eu tenho aqui 100 metros do condutor azul desse lado e 100 metros do condutor branco do outro lado para simular circuitos a distância essa aqui eu tenho a entrada e aqui eu tenho 25
por 150 75 e 100 vai corresponder aqui no caso que eu vou utilizar o 25 porcento a 25 metros mais ou menos de distância de circuito então que eu fiz entregam neutro aqui peguei os dois pontos que saindo disjuntor utilizei esse conector Wago para simular aqui a entrada agora depois de 25 metros eu fiz atualização nesses dois cabos aqui e vou fazer o curso circuito Franco nesse ponto simulado um curto a essa distância aí nós vamos ver se eu vou conseguir se ele atividade conforme nós mostramos na teoria Então vou ligar o disjuntor geral vou
ligar meu disjuntor curva C de 16 e vamos fazer o curso segundo causar um curto-circuito aqui nesse ponto em 3 2 1 e atuou apenas o disjuntor do circuito mais uma vez eu ligar ele aqui novamente mesmo sendo por você amo eu tenho atuação apenas do disjuntor do circuito se eu fizer agora a mesma coisa com curva B eu tenho que obter o mesmo resultado vamos fazer o culto em 3 2 1 também com disjuntor curva B eu consigo manter a seletividade porque agora eu tenho uma valor de corrente de curto-circuito que possibilita que esse
disjuntor ou esse ato em antes tu disjuntor já se você quer se deparou com problema assim as suas instalações ou seja disjuntor geral atuando junto ou antes de juntores de circuito é possível que seja pelo valor da corrente de curto-circuito que impede a seletividade e não porque você fez algo errado e o canal que mostra tudo na prática acabou de provar isso em mais uma grande aula até a próxima um
