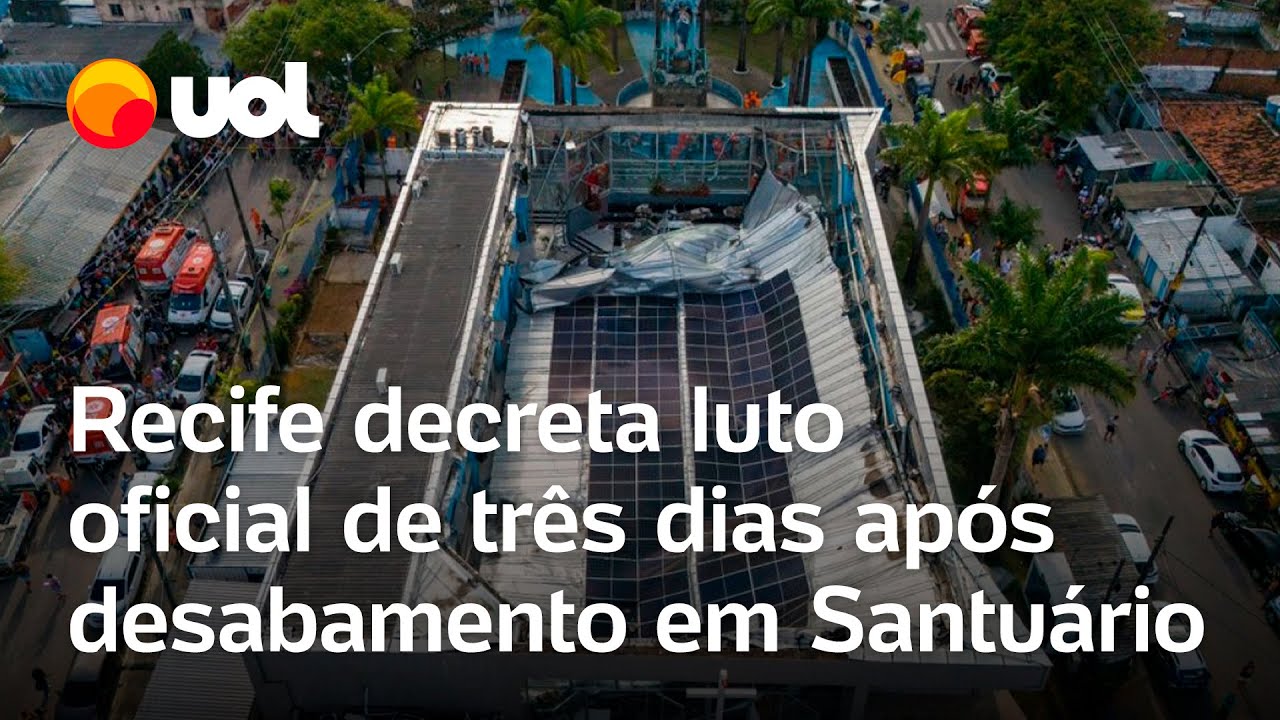

um telhado metálico da igreja do Santuário arquidiocesano de Nossa Senhora da Conceição em Recife desabou de forma repentina sobre 70 pessoas tirando a vida de duas delas e ferindo outras 25 nessa sexta-feira dia 30 de agosto por volta das 1:30 da tarde e nesse vídeo vamos falar das possíveis causas desse desabamento eu sou o engenheiro Felipe Rodriges E você está no canal da engenharia [Música] a estrutura da igreja era o tipo de estrutura velha o suficiente para ter a sua segurança atestada pelo tempo e nova o suficiente para não sofrer pelos danos causados pelo tempo
mas o que pode ter causado esse colapso tão repentino para mim a resposta é mais do que óbvia aproximadamente duas semanas foi finalizado uma ação na obra que com certeza culminou no desabamento dessa sexta-feira que foi a instalação de placas de painéis Solares assim que eu vi a imagem do desabamento e reparei nas placas de painéis Solares já sabia que existia uma enorme possibilidade delas serem as reais causadoras desse desabamento Mas por que isso aconteceu a estrutura não deveria suportar essas placas ninguém verificou a estrutura antes da instalação Todos nós sabemos que as estruturas fabricadas
no Brasil devem seguir algumas normas que garantem a segurança e estabilidade e eu não duvido que essa estrutura tenha seguido Sim essas normas porém mesmo com coeficientes de segurança de 40% sendo aplicados cargas de Vento de pressão e sucção além de cargas normativas permanentes e de manutenção que são somadas à cargas de peso próprio de uma estrutura mesmo isso não são suficientes para garantir essa segurança e por quê Porque essas considerações são feitas levando em conta a situação de momento da estrutura Ou seja a condição Inicial que como sabemos podem mudar muito com o tempo

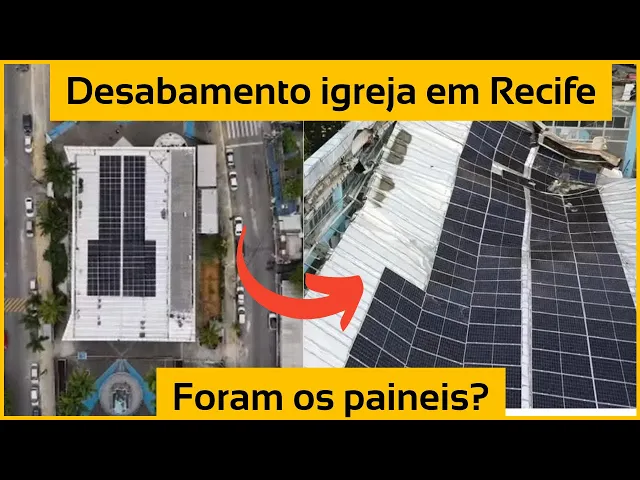

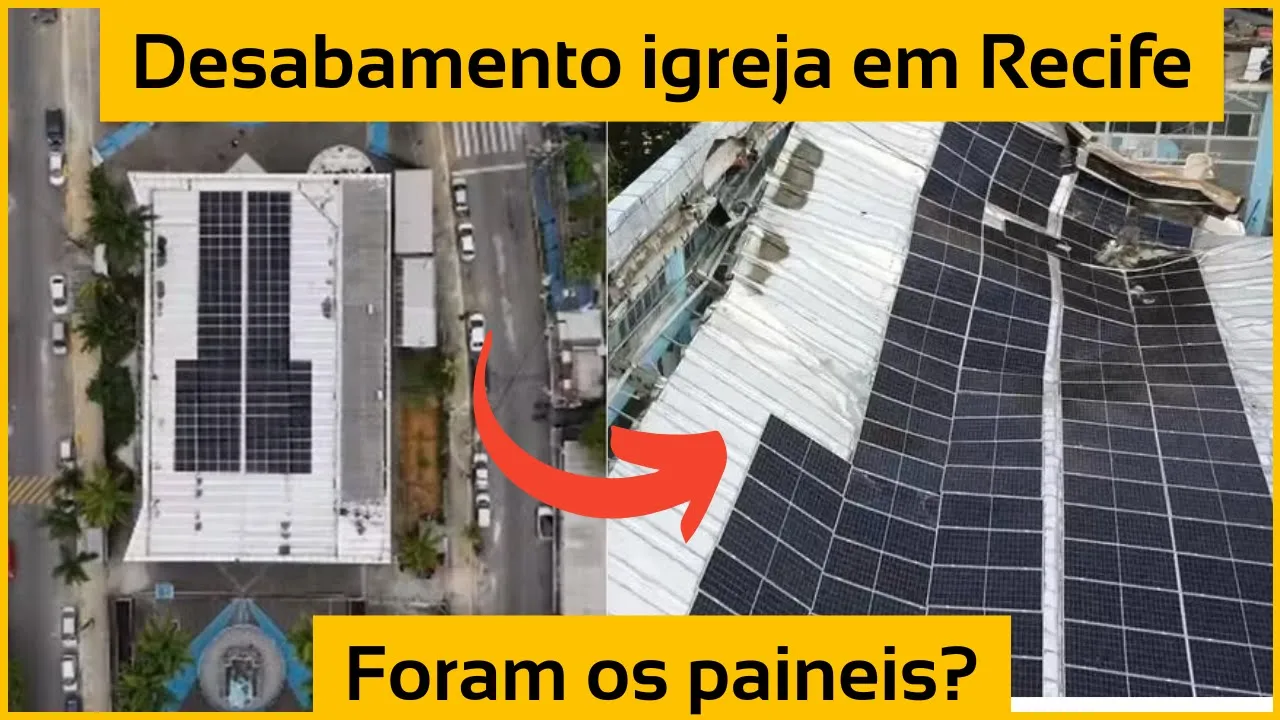

principalmente se tratando de edifícios comerciais como é o caso dessa igreja e sempre que cargas novas forem adicionadas novas verificações devem ser feitas e aí que mora o Real perigo Mas para que vocês possam entender melhor eu vou ilustrar com as próprias imagens do ocorrido a igreja tinha um vão livre de aproximadamente 20 m segundo imagens do Google Earth e nessa imagem podemos ver que não havia nenhum painel solar Mas duas semanas antes do ocorrido essa era a imagem que se tinha do teto da igreja foram adicionados na cobertura 120 painéis Solares pesando em média
30 kg cada isso equivale a 3.600 kg adicionados muito próximos à cumieira da cobertura Ou seja a parte central essa estrutura era uma estrutura visivelmente muito carregada pois na imagem é possível ver que as telhas são do tipo sanduíche com preenchimento de GPS essas telhas por si só já são bem pesadas mas ainda existe uma manta que com certeza foi aplicada posteriormente Além disso imagens internas mostram um forro extremamente robusto que também estava apoiado completamente na estrutura isso sem contar sistemas de sprinkler contra incêndios que com certeza também se faziam presentes pelo porte da edificação
e esse sistema nada mais são que tubos de aço completamente preenchidos com água que por si só também adicionam uma boa carga na estrutura mas como era essa estrutura ela não havia sido dimensionada para isso são poucas as imagens que mostram a estrutura principal mas nas imagens que conseguimos encontrar podemos ver algumas informações importantes a primeira delas é a altura da treliça principal Como já citado nesse vídeo o vão da estrutura tem aproximadamente 20 m de vão livre com telha sanduíche de provavelmente alta espessura além do Forro da Manta sistema de sprinkler E é claro
os painéis Solares e a altura dessa treliça é de de aproximadamente 50 a 60 cm o perfil me parece ser um perfil de 5 polegadas ou algo próximo disso além disso a estrutura é toda galvanizada o processo de galvanização é para aumentar a resistência do aço a corrosão Porém esse processo nada mais é que a imersão da estrutura ou dos perfis em zinco fundido há uma temperatura de 450 GC isso gera uma espécie de tempera adicional No Aço o que deixa ele mais duro e consequentemente mais quebradiço o que é péssimo para a estrutura em
si e nessa imagem podemos ver justamente isso por exemplo uma estrutura metálica sem a galvanização esse banzo superior que vocês estão vendo teria escoado e entortado mas muito provavelmente não teria se rompido dessa forma Isso mostra que o material do aço provavelmente está mais quebradiço devido ao processo de galvanização além disso a galvanização prejudica muito processo de soldagem das peças aderência das soldas num perfil galvanizado do que num perfil convencional e porque essa estrutura caiu todos esses fatores levam a crer que a estrutura se Rompeu por uma soma de erros desde o início da sua
composição talvez devido à mudança sem jamento e sem as devidas verificações Mas a pergunta que se faz por que que essa estrutura Só caiu duas semanas após a instalação dos painéis e bom eu tenho uma teoria creio que tenha sido devido à temperatura Estruturas Metálicas são muito sensíveis à variação de temperatura elas se dilatam e se contraem com essa variação nos últimos dias em Recife a temperatura média foi de 25 a 26º e no dia que a estrutura caiu a temperatura máxima marcada no momento da queda foi de aproximadamente 30º Esse aumento da temperatura de
4 ou 5º pode ter sido decisivo para essa queda isso somado a velocidade máxima do vento que no dia marcou 33 km/h só acelerou o processo de colapso que era inevitável a empresa responsável pela instalação dos painéis disse que a estrutura tinha um laudo que autorizava a instalação agora basta saber como esse laudo foi elaborado foi feito uma análise completa realmente com o recálculo da estrutura considerando todas as cargas adicionais além das cargas já existentes Como foi o histórico dessa estrutura a cada alteração desde a instalação das mantas da cobertura ao forro de gesso isso
realmente estava considerado nos cálculos iniciais da estrutura Ou foram alterações feitas posterior IOR M muitas dúvidas surgem e uma investigação deve ser feita para apurar os verdadeiros responsáveis Mas uma coisa é certa os painéis Solares Foram sim a gota d'água que faltava para essa estrutura colapsar nós do canal da engenharia prestamos os nossos sentimentos às famílias das vítimas e desejamos que esse fato seja esclarecido o quanto antes mas agora eu quero saber de você o que achou desse ocorrido acha que poderia ter sido quem acha que é o Real responsável deixe a sua opinião aí
nos comentários o vídeo de hoje é isso espero que eu tenha esclarecido algo para você deixe o seu like Se gostou do vídeo e se inscreve no canal para não perder os nossos próximos vídeos valeu e eu te vejo [Música] lá n [Música]
