o Olá sou Marcone Ranger professor universitário projetista com mais de 25 anos de experiência no vídeo de hoje vou resolver os principais problemas dos alunos de desenho de engenharia interpretava um projeto porém foi passado de projeção para perspectiva Serão três vídeos sendo isso primeiro vídeo [Música] as quatro cada cinco vagas de Trainee estável pedem conhecimento em desenho técnico e AutoCAD você pode aprender comigo acesso aí custa 100 tecnico.com e sai na frente todo mundo na descrição desse vídeo você tem acesso ao nosso material exclusivo e gratuito que desintegra você encontra também nosso link para acesso
ao nosso grupo do telegram Onde eu posso dicas semanais e gratuitas exclusivamente para quem tá lá vamos direto para o vídeo de hoje Olá seja bem-vindo a mais uma vídeo aula na vídeo aula de hoje nós vamos fazer um exercício Qual é esse exercício em foi interpretar essa projeção ortográfica que a gente vai passar essa projeção ortográfica para uma perspectiva um exercício de técnica né de interpretação de visão espacial e são os principais problemas da maioria dos alunos que ideia aqui é justamente esse aqui é um dos exercícios que eu estou desenvolvendo para o meu
livro e vai ser um livro prático de exercícios né a pena exercícios práticos e para quem tiver no meu curso eu vou vincular cada exercício com um vídeo né e aqui eu estou utilizando um desse exercício pra gente fazer uma sequência né vou fazer uma sequência de 3 vídeos Primeiro vou falar dessa peça o segundo a gente fazer uma peça um pouquinho mais complexa numa peça com angulos né e o terceiro e último vídeo eu vou falar sobre essa peça com Partes arredondadas Tá no meu curso eu vou fazer isso com esquadro mostrando passo a

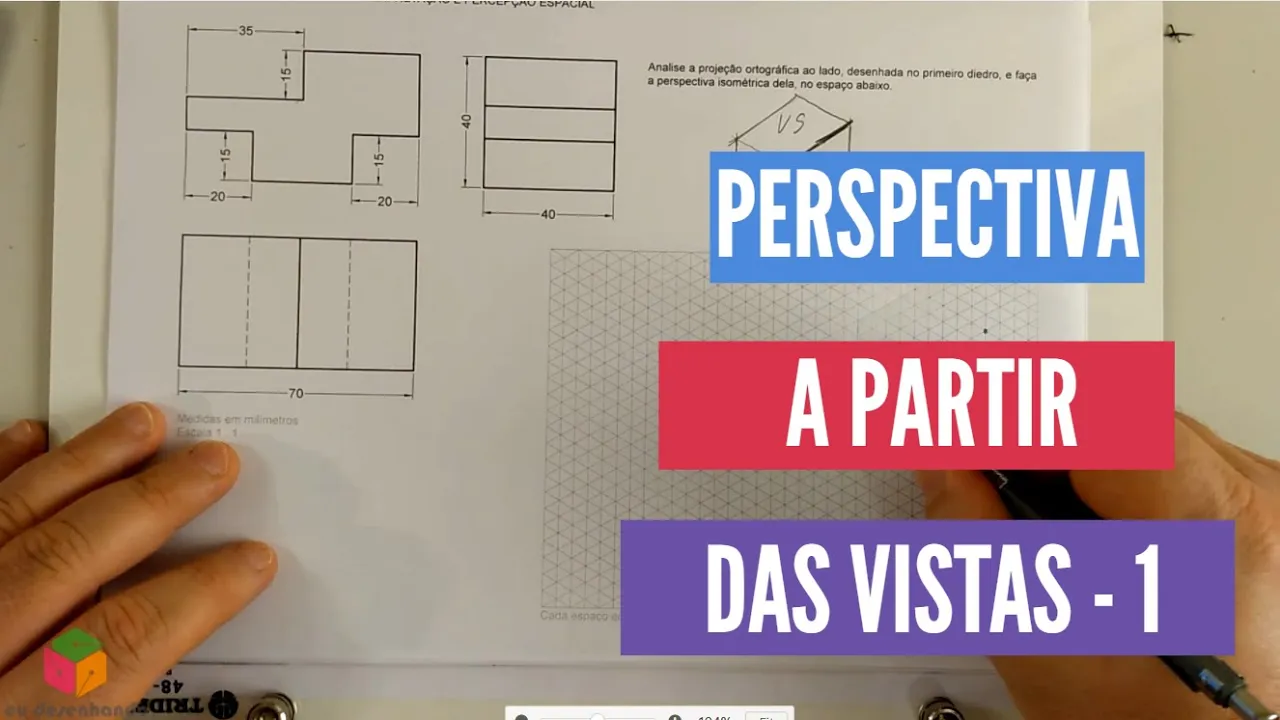

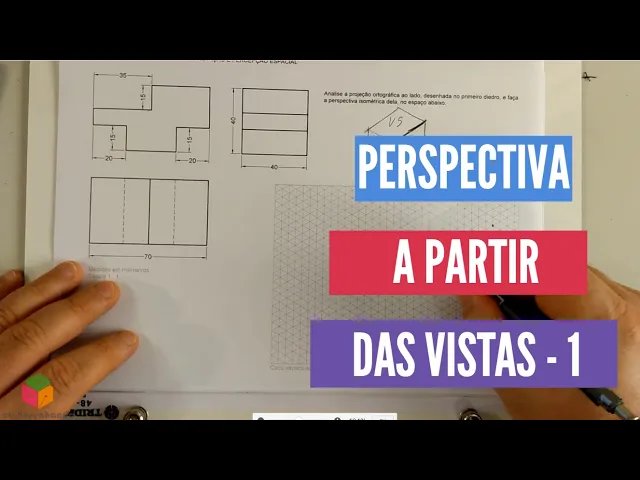

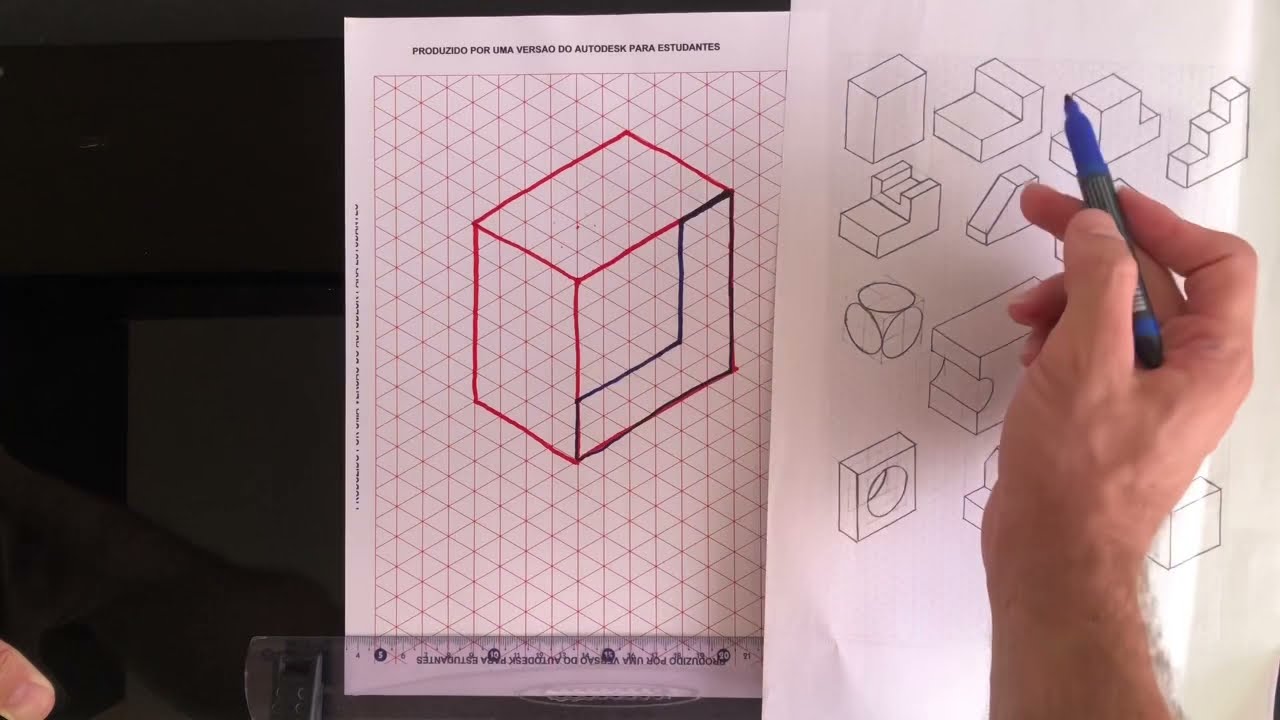

passo para fazer também papéis o médico aqui como eu quero fazer um vídeo mais rápido mais dinâmico tem que utilizar apenas o papel Sou médico tá não vai precisar de prancheta nem nada é a gente vai precisar apenas uma coisa somente para as Américas aqui eu já deixei pronto nessa folha ele tem uma distância de 5mm e a ouvir com anunciado a projeção ortográfica interpretação e percepção espacial analisa a projeção ortográfica ao lado desenhava no primeiro direta e faça a perspectiva isométrica dela no espaço abaixo a ideia fazer a mesma coisa que nós formos observar
aqui só alguns macetes vamos lá essa aqui é a vista frontal se você ainda não sabe não tem projeção você deve voltar nos vídeos de projeção ortográfica eu falo disso né o seu Vista frontal Vista superior Vista lateral Observe que essa vista frontal inteira não existe nenhum elemento que nem um pontilhado não existe uma linha né continua ela tá uma fácil inteira não tem nenhuma mim diferente dessa que observa Pior que eu tenho uma duas três fases aqui eu tenho uma Face Outra Face e ainda tenho pontilhado dizer que essa Face ela inteira ela não
tem nenhuma separação de um rebaixo que eu posso simplesmente transferir lá para cá só que eu vou desenhar aqui em perspectiva e um acidente aqui saber onde as coisas se encontram tá tá primeiro mundo eu vou desenhar essa aqui ó Uma Mente 35 Vamos pensar assim assim a gente desenha um prisma E aí como fazer um prisma assim aqui eu vou desenhar minha vista frontal aqui minha vista lateral ó e aqui me avisa superior Então essa aqui me avisa frontal vou desenhar aqui portanto essa minha ela vai ser anguladas assim ó tá eles têm duas
formas de fazer isso uma forma desenhar os pimentões Gerais objeto assim um prisma e depois de tirando o material tá outra forma desenhar Face e encaixando né é o meu curso explica passo a passo como é que faz uma forma de outro faz aqui aqui para ser mais rápido mais dinâmica eu vou fazer desenhando já faz em perspectiva Vamos conversar por essa linha aqui então pô a gente veio aqui que aqui mede 35 mas quanto que mede essa linha aqui se o comprimento total é 70 ela também mede 35 é a metade aqui né para
fazer esse desenho assim dessa Face aqui eu vou conversar bem aqui no cantinho tá eu tenho garantir que eu tenho espaço Olha a minha profundidade que é par Então vou começar aqui vamos você começa aqui ó 10 20 30 40 eu posso até conversar um pouquinho mais para baixo aqui tá e vamos lá 10 20 30 40 eu vou conversar nesse cantinho aqui porque eu tenho certeza que eu consigo chegar lá e consigo chegar até o fim uma vez é a primeira essa link quanto que mede essa linha né isso comprometa a peça para tal
há 70 e esse pedaço de 35 Então essa linha é 35 e eu vou fazer a mamãe esse ângulo aqui ó 35 vamos lá 10 20 35 é legal agora eu tivesse uma link com 15 é descendo mesmo 1015 e agora esse pedaço que tem 35 e ele não compra nesse verso Então vou dizer a partir daqui ó desce há uns 35 O Escudo assim que está sendo dito para você torcer Rua não olha só altura da da peça é 40 se os pedaços tem 15 esse 15 da 30 Então esse pedacinho que desce ó
esse pedacinho aqui é 20 há 10 20 e agora a gente desce 1510 15 e agora esse Pedaço o tamanho total da peça 70 né a empresa espaço que é 2020 que tá 42 a diferença 30 dessa gente o pinto e aqui não sobe 15 novamente Olá aqui é o que sobra que são equivalente a mente em mente que apenas para que a gente pudesse ter certeza que tá certinho tá uma casamento é bem rapidinho aqui desenhando A ideia é que a gente conseguiu interpretar peça partir do momento que eu faço essa vista e agora
que meu macete interpretar peça eu tenho que saber aonde esses vértices E essas áreas se encaixa aqui aí eu vou interpretar peça Vamos pensar assim aqui a vista superior viu por isso de cima talvez superior aqui ó né Legal Observe o seguinte eu tenho aqui uma Face retangular e Outra Face retangular essas Faces se encaixam aqui tá mas o modelo assim Card vou utilizar uma técnica aqui que é simples É estender essa linha até lá vou utilizar uma cor diferente frente dela Então observa aqui a gente tem primeiro essa fácil vou marcar a face que
eu tô desenhando aqui ó essa Face aqui eu vou estender essa linha também cima e o que que observa que ela coincide com essa linha que quer dizer isso que essa fase retangular ela se encaixa aqui se observar aqui eu comprimento aqui ó a observar aqui esse comprimento aqui ao mesmo desse então essa aresta se encaixa aqui só que ela tá desenhada nessa perspectiva aqui ó bom então basta colocar aqui pô se essa aresta é essa essa correlação de areia que é o macete para gente brincar interpretar que a gente ela elas equivale a essa
esta aqui ó legal e qual profundidade dela que a gente vê pela medida que 40 né esse lado é igual a esse para 40 vou marcar aqui o 10 20 30 40 e agora posso terminar medida aqui é 40 que 40 também aí essa responde cada um alimento não visível eu não preciso desenhar ele por enquanto dessa 20 30 40 e agora por isso que eu vou fazer essa louca e o bacana E essa outra parte aqui pessoa não deve se encaixa bem nunca Observe que ela conhecido com esse verso sem fazer mais uma linha
aqui é reconhecido então com esse vértice com esse nem sempre óleo de cima né porque porque aqui aviso superior eu escolhi os dois vértices mais alta né eu tô pegando a vista superior tá bacana Então quer dizer que esse comprimento igual a isso não é É então essa aresta é essa né é e qual a profundidade dela fala então retângulo de 40 uma aqui ó 10 20 30 40 há 10 20 30 41 o macarrão agora a gente tem que abrir essa lateral e o nada Vista lateral enxerga uma Face retangular Outra Face retangular e
Outra Face só de bater o olho aqui eu já vejo joia essa Face se eu passar aqui lateral ó E aí lembram que a gente tá vendo nesse sentido Oi gente observa que essa Face aqui e que balé essa olhando nesse sentido Então quer dizer que essa aresta se encaixa aqui ó então basta desenhar esse retângulo aqui aqui eu já tenho medida já não é legal então essa aqui ó essa aresta equivale o comprimento dessa então a mesma coisa vendo de lado essa essa é essa essa esta essa aqui um desenhar um retângulo faltou a
linha de baixo e finalmente tem esse retângulo aqui onde essa aresta esse pedacinho É esse aqui mesmo nesse sentido e não está pronto o nosso desenho por que que eu tenho esse pontilhado aqui essa essa continuando e essa aqui continuando são os dois elementos não visíveis estão demonstrados aqui tá a técnica pra gente ter até assim como é sempre uma fáscia aonde você não tem divisão e entenda aonde uma nesta encaixa na outra vista e tem que fazer as peças em perspectiva comércio do mais simples depois vai para o mais complicado que você vai conseguir
interpretar o desenho ou Espero que você tenha gostado do vídeo fique ligado aí nos próximos vídeos nós vamos fazer press sequências desse vídeo grande abraço e até mais é [Música] E aí [Música]
