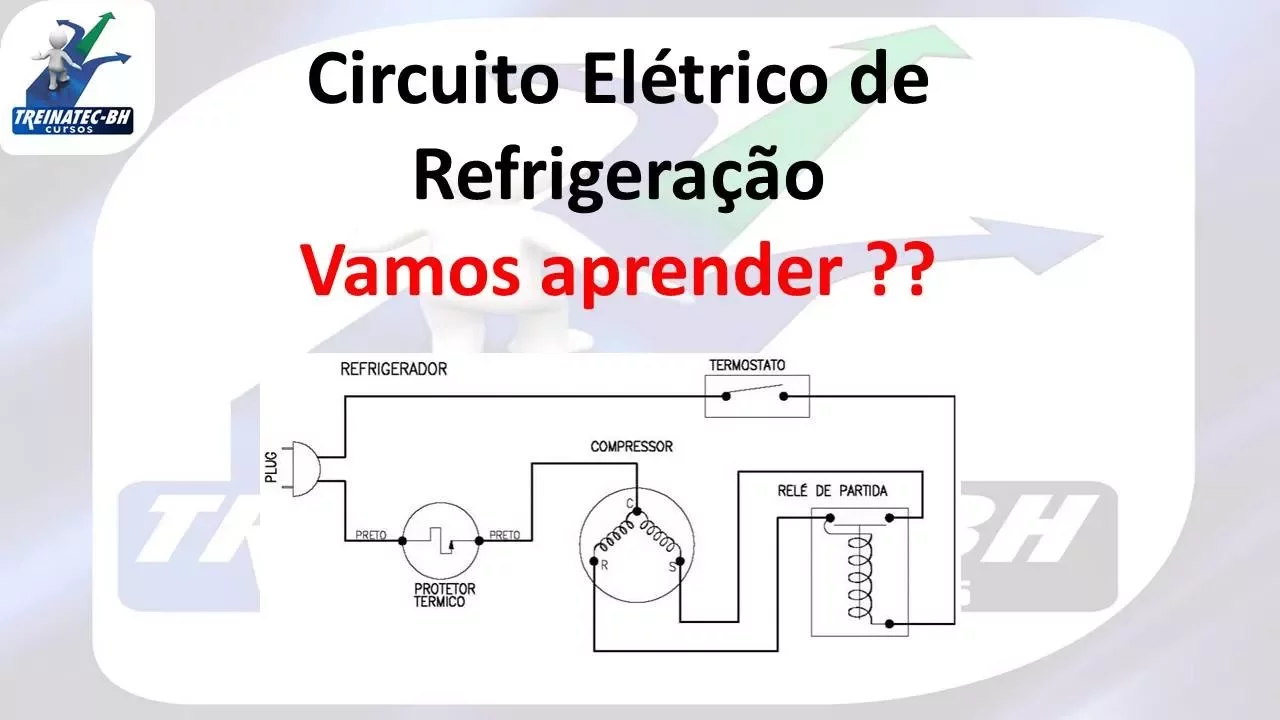

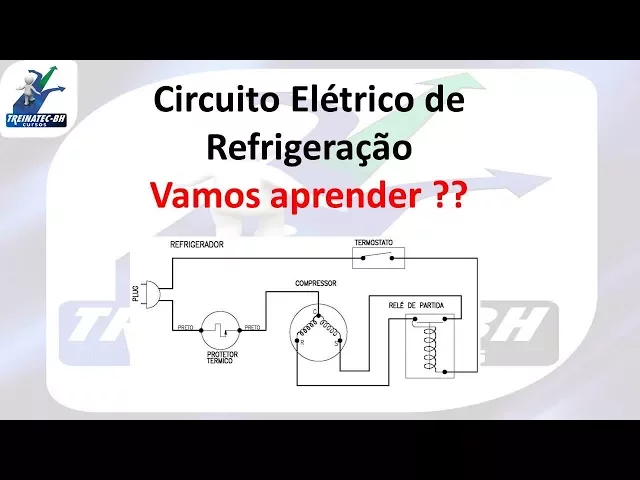

[Música] [Aplausos] [Música] olá sejam bem vindo a treinar até que bh curso meu nome é de o presidente estar a apresentar para vocês um modo dois componentes e circuito elétrico utilizado na refrigeração residencial bom a um circuito é um refrigerador como funciona o bom é que eu tenho em comum march e auxiliá sabemos que o compressor do refrigerador funciona com duas bobinas e um ponto de marketing direto ou seja uma página de comum e outro de macho de auxiliar ela liga e depois desliga isso para refrigeradores freezer bebedouro na área residencial a funcionar é diferente
no ar condicionado ligado às duas de circuito então na parte residencial que a geladeira freezer e bebedor então liga ou financiar depois ela saiba quem que coloca no circuito quem retira o correto é como funciona uma bobeira então a corrente elétrica passa por essa bobina e falam de imagem a directora da mobília do elétrico em série com a marcha do compressor vai querer partir só uma bobina não consegue o que acontece almeida o campo magnético toda vez que faz o corte é um condutor passa ao redor do campo magnético só corrente legal mentalmente ainda está
nessa magnésio então ele vai querer participar somente uma pilha de marcha não vai conseguir o que vai acontecer quando tinha que aumentar aumentar na ponte neto aumenta a intensidade desse campo magnético aumenta a intensidade festas contato e passa pra cá ligando a bobina auxiliar ou seja com o professor vai ter de tirar das ruas rubim vai ter alguma magnética tempestade maior conseguindo partiu compressor se o compressor partiu a corrente é que tende a cair diminuindo a corte elétrico no campo magnético abrir um homem diz contato desligando a bobina auxiliar permanecer ligado somente à bobina de
marcha então tá aqui o termostato eu passo por aqui digo de mágico por aqui passa o projeto tempo e ligo comum então o preço está funcionando normal ea temperatura começou a cair a temperatura se cada um tiver nada que controla a temperatura interna vai chegar um ponto você vai colocar água na parte inferior do refrigerador vai congelar então você tem um componente que controla a temperatura interna gerando qualquer componente ter gostado então eu achei a temperatura na qual está regulada vai abrir um contato que não discute uma nova automático apreço contato abrir esse contato não
passa por tirar mais pra cá vai desligar o compressor desligado compressor que vai acontecer a temperatura começa a subir ele tem um retrato vocês têm um diferencial entre ligar e desde então vai chegar um conto de volta à liga de honra ou ligando tentando dar de novo somente um programa de marketing não vai conseguir o que vai acontecer com a gente vai subir aumentando o quadro nacionalmente fechando esse contato ligando auxiliar vai partir normalmente partindo compressor campo magnético vai cair abrindo esse contato desligando não se a permanecer ligado apenas à bobina de mágico totalidade funciona
normal se caso ocorra uma sobrecarga é que vocês confessou que é travado ontem só ficar fora do padrão normal de trabalho compressor a corrente vai alterar aumenta a temperatura no projeto técnico e vai te dar essa bobeira e tem dentro de protegido com preço em caso de carga elétrica então por isso gera do básico eu tenho termostato que controla e para o inter o gerador tem um relé que a função lhe grato pelo auxiliar e desligar após a parte do compressor eu tenho um compressor que é composto por binho auxiliar o inpi grande marcha de
trabalho e tenho um projeto técnico bom agora vai ficar com vocês uma animação em flash vocês verificar o caminho da corrente elétrica então eu tenho animação em flash vou explicar a vocês primeiro cada componente vão conhecer os oponentes aqui um pub de alimentação passando por aqui eu tenho o tempo todo na porta eu tenho a porta à ampla totalidade e paralela tem nada a ver com o funcionamento do congresso ou então sair daqui o termostato que o demonstrado que eu tenho o protetor térmico que eu tenho compressor de marchi e auxiliar aquela é magnético vai
ligar se dava na cidade através desse contato a ligar e desligar é o bulbo trata de um da então a medida elevaria a temperatura tende a fraga e vapor e fechar esse contato automático então vamos começar agora uma chance que neste ponto energia até a geladeira abrir a copa a festa vai ligar lá de gol beleza tem uma chance eu fechei o contato tenha mostrado continua passou ele gostou de marcha nessa conta deve auxiliar a gente aumenta feche contato negou se a abrir o contato ficamos no ceará somente dar um grande marcha a temperatura começa
a cair bastante irregular poderá ter menos o coxa - oito têm mostrado água em contato desligando compressor a temperatura interna começar a subir - 17 - 16 o diferença com 4 chegou há menos famosa fechar de novo contrato ter mostrado liga vila de machico não consegue partir aumenta o alerta feche o contato do réu é digamos anunciará um novo se caras dão sobrecarga no sistema alterou a atenção de trabalho a corrente vai aumentar mas fechado vou escutar liga as duas bobinas e o projeto técnico que vai a ge vai abrir o contato pra quê pra
proteger o compressor sinal que iria acontecer este compressor e romper a sua bíblia ou seja vai trocar o professor então por isso o projeto tempo [Música] [Aplausos] [Música]
