SDR TDR rdw ou até mesmo rccb todas essas siglas são encontradas em dispositivos diferenciais residuais O Popular Dr você sabe o que elas significam Será Que Alguma delas indica que se trata de um DDR quer saber a resposta então se liga Dr é uma sigla que significa diferencial residual e se refere a maneira como o dispositivo funciona o mais conhecido é o IDR que funciona comparando valores de corrente que entram e saem de um circuito dentro dele existe um núcleo por onde passam cabos onde essas correntes circulam se elas são iguais os valores se anulam
não gerando resíduos E nada acontece se por algum motivo como uma fuga ou um choque elétrico as correntes não forem iguais teremos uma diferença nos valores e o resíduo de corrente que sobrou dessa diferença induz uma tensão no núcleo que aciona um mecanismo fazendo o dispositivo atuar interrompendo o circuito Daí vem o nome interruptor diferencial residual acontece que o mesmo princípio de funcionamento pode ser usado em um dispositivo que além de proteger contra fuga e choque elétrico atua também em caso de curta e sobrecarga como um disjuntor quando as duas funções são incorporadas no mesmo

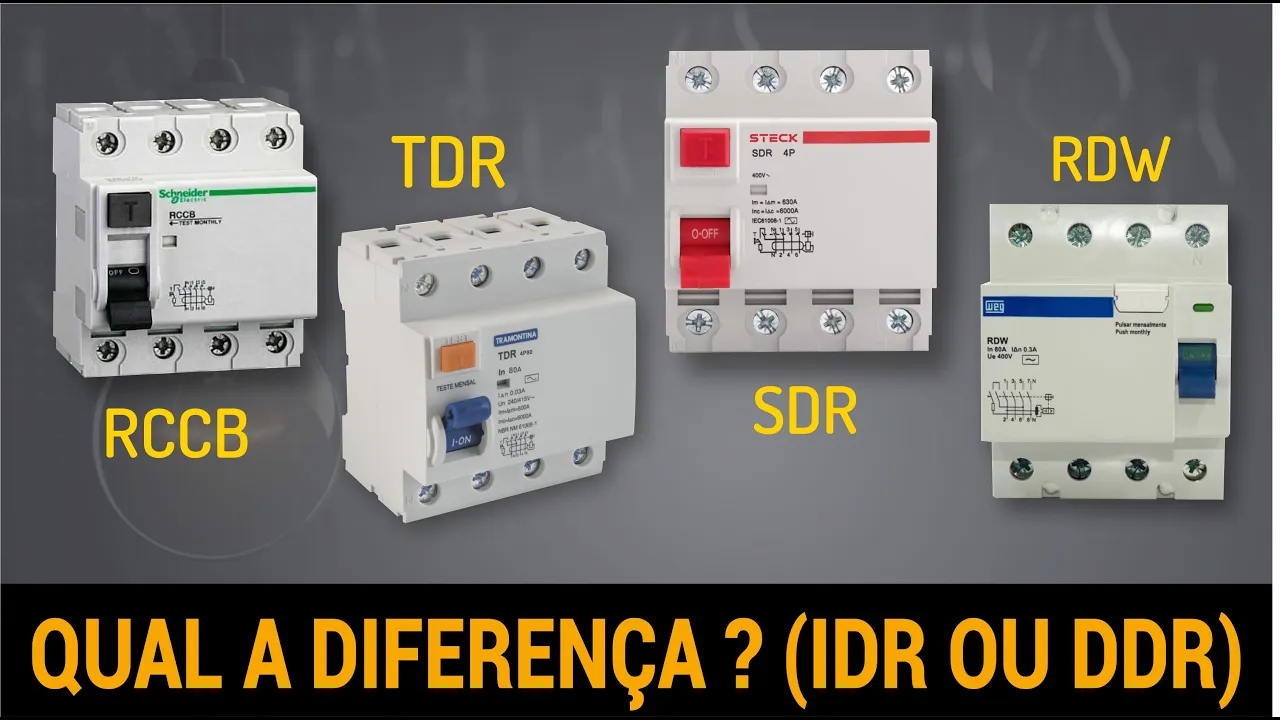

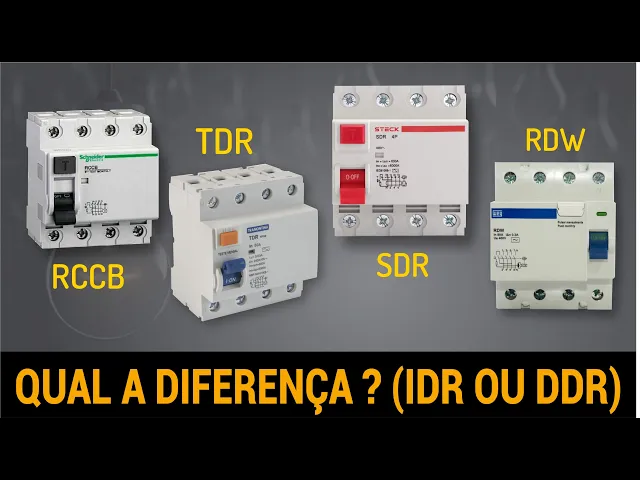

dispositivo temos um DDR disjuntor diferencial residual Temos visto nas redes sociais pessoas afirmando que dispositivos com outras letras acompanhando a sigla Dr ou ainda dispositivos com siglas diferentes seriam ddrs e lamentamos informar que estão cometendo um erro grave muitas vezes o que temos é um IDR com acréscimo de letras relacionadas ao fabricante ou ainda maneiras diferentes de se referir ao mesmo produto porém em outro idioma como inglês por exemplo para o modelo Veg temos a sigla rdw que significa residual diferencial Veg para o fabricante Tramontina temos a sigla TDR que significa Tramontina diferencial residual ass

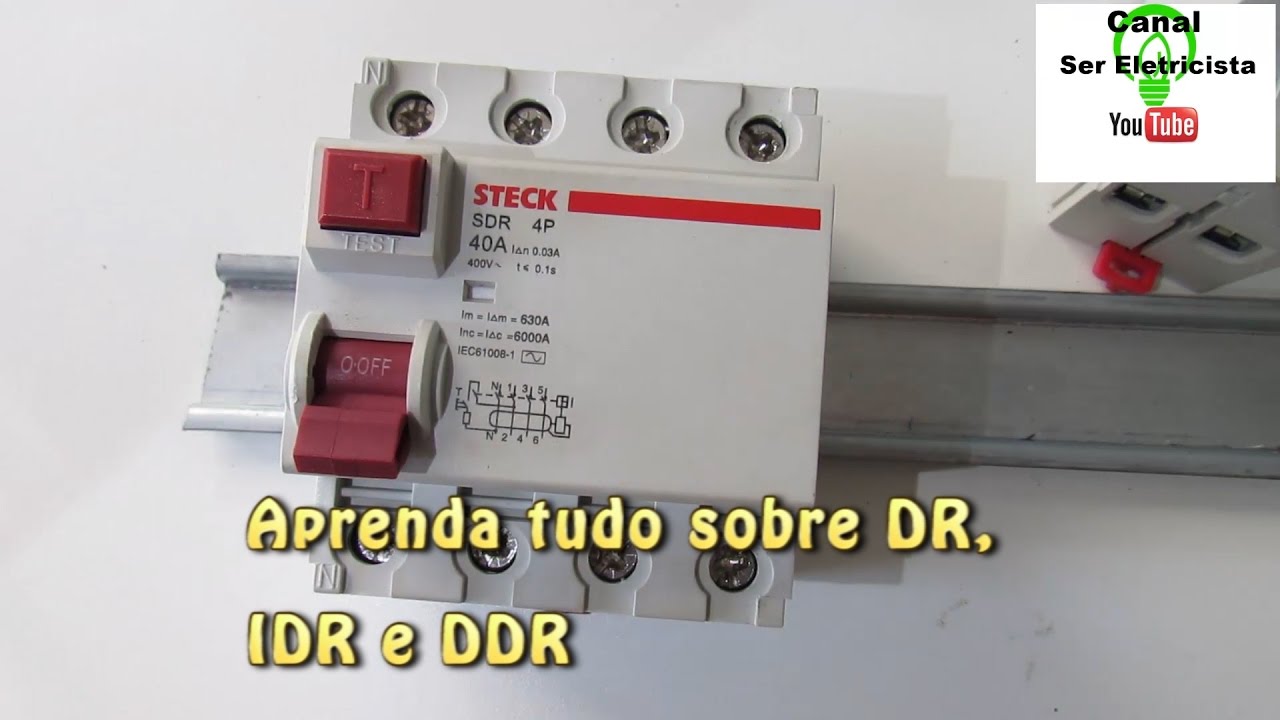

simes Schneider usa uma sigla rccb que significa residual curent circuit Breaker tem ainda o fabricante steack com a sigla SDR ou steack diferencial residual todas estas siglas se referem a interruptores diferenas reais residuais e apenas recebem letras relacionadas ao fabricante ou a temos em inglês no caso do rccb apesar da tradução ser disjuntor diferencial residual a parte do disjuntor estaria relacionada simplesmente à interrupção do circuito e não ao disjuntor como conhecemos a melhor maneira de diferenciar um DDR de um IDR é ficar atenta à corrente nominal indicada além da corrente residual de 30 Ma para
o modelo que mais usamos para o IDR teremos apenas o valor da corrente sem qualquer outra informação já para o DDR este valor deve ser acompanhado da curva correspondente b c ou D existe ainda uma diferença no caso do IDR teremos correntes com valores maiores de intervalo como por exemplo 25 a 63 A ou 125 a no caso de DDR teremos as diferenças das correntes com valores que já conhecemos para os disjuntores como 16 25 32 e assim por diante outra maneira de diferenciar é verificando o diagrama impresso no corpo do produto se ainda assim
não for possível verificar consulte o departamento técnico ou manual do fabricante o maior problema de se utilizar um IDR imaginando que está utilizando um DDR é que ele não vai atuar nem para curto circuito e nem para sobrecarga então o profissional deve ficar atento utilizar as ferramentas disponíveis como internet e sempre se atualizar dessas informações e você sabia tudo isso que falamos sobre IDR DDR também já teve dúvida na identificação desses dispositivos quer ver mais vídeos sobre assunto aqui no canal Então deixe suas sugestões nos comentários até a próxima
