essa é uma apresentação sobre a tecnologia rfd que a gente vai ver um pouquinho da história de como ela começou a ser aplicada e como ela é aplicada até hoje eh para vários tipos de segmentos Então como é que começou a tecnologia rfd primeiro começou lá na Segunda Guerra Mundial que eles precisavam Identificar qual que era o avião inimigo por exemplo eu tinha três aviões no ar Quem que é o meu inimigo desses daqui então Como começou essa tecnologia Primeiro eles colocaram uma antena lá na base eh militar o que que fazia essa antena ela
emitia uma radiofrequência nesses aviões e quem respondia a essa radiofrequência eu sabia que era meu amigo e quem não respondia era meu inimigo e então o que que que eles faziam eles atacavam esse avião inimigo E aí essa tecnologia começou a evoluir ela eles começaram a usar no varejo vocês podem reconhecer essas etiquetas aqui que são colocadas muito em lojas de roupas então se você passar com uma uma etiqueta dessa sobre as antenas que são colocadas lá na frente da loja essas antenas vão apitar consequentemente foi colocado em Outras aplicações por exemplo em pedágios nos
Estados Unidos tem começou na eip também foi usado em fechaduras né eu chego perto com um cartãozinho desse daqui perto desse sensor ele pode me liberar ou não essa porta na década de 80 começaram a usar em animais para identificar se ele se aquele boi por exemplo está pastando ou se tá dentro do Curral na década de 90 eles começaram a usar em vagões e hoje em dia é muito usado em varejos centros de Distribuição e até em parques de diversão então uma loja de Varejo Você pode pôr em cada roupa você pode colocar em
pulseiras para fazer liberação eh de uma catraca de uma entrada de uma saída e você pode colocar dentro de centro de distribuição em pallets por exemplo para saber em que momento ela passou ela por uma entrada ou por uma saída e aí o que eu preciso para ter essa solução primeiro você precisa dessa etiqueta ela que vai identificar o o objeto que você quer controlar então se você quer controlar um pallet você vai pôr uma etiqueta dessa daqui no seu pallet Ah mas eu tenho por exemplo uma loja de roupa eu quero controlar a as
minhas roupas então você vai ter que pegar uma etiqueta dessa e colocar em cada item da sua loja e eu tenho aqui do lado direito uma antena ela que vai ser responsável por emitir a radiofrequência e identificar essa etiqueta essa antena é ligada por um cabo nesse leitor aqui que ele vai fazer a codificação de tudo que tá passando pela antena de Esse leitor tá conectado a um computador que tá sendo controlado por um software então quando passar por esse caminho o meu software consegue identificar Qual que é o objeto que passou ali por aquela
antena nós temos aqui uma etiqueta aqui em cima que eu tenho o chip FD que é esse pontinho preto aqui dentro desse pontinho preto fica a identificação do meu objeto e aqui nessa parte cinza você tem a antena que é a responsável por receber aquele de radiofrequência ele energiza esse chip e eu consigo fazer com que a antena identifique o código do produto código do item que tá dentro desse chip consequentemente quando ele ser captado pela antena eu vou transferir essa informação lá pro meu software e existem dois tipos de etiquetas a etiqueta passiva e
a ativa eu tenho a etiqueta passiva que ela tem uma característica que é de detectada pela antena até 11 m e a etiqueta tia ela é detectada a 120 m a diferença técnica entre as duas etiquetas seria assim essa etiqueta não tem bateria então é por isso que ela e não consegue emitir tão longe porque ela é energizada pela antena já essa etiqueta ela tem uma bateria então eu consigo receber a radiofrequência de uma distância muito longe e com a bateria eu consigo transmitir a informação do meu código de muito mais longe existem também vários
tipos de etiquetas por exemplo aqui eu ten duas etiquetas passivas que elas têm características diferentes por exemplo a Belt você pode ver que o tamanho dela é maior que essa Trap consequentemente etiqueta Belt dá para ser identificada até 11 M já essa trape é uma distância muito menor vai até no máximo 75 cm e na hora de eu implement tá essa tecnologia dentro de uma loja por exemplo eu preciso Identificar qual que é a minha melhor etiqueta Será que a Belt é melhor ou a Trap Será que eu preciso identificar o meu item muito mais
longe ou não tem problema eu consigo identificar meu produto bem de perto eu tenho uma etiqueta que possui dois tipos de memória a memória que eu consigo gravar a informação e ler e eu tenho a etiqueta que eu consigo apenas ler eu consigo armazenar por exemplo eh dentro dessa memória desse chip 128 bits que isso significa por exemplo 32 caracteres exas decimais que vai de zero até F 39 caracteres decimais Ou no máximo 16 caracteres Alfa numéricos que seriam apenas texto muita gente pergunta se existe uma vida útil da etiqueta é possível falar que não
é possível mensurar essa vida útil por existem vários fatores que que podem e Influenciar por exemplo se eu quebrar a antena vai ser muito difícil da antena conseguir energizar essa etiqueta consequentemente eu não vou conseguir ler essa informação que tá dentro do chip Outro fator importante é na leitura da etiqueta é a posição referente à antena então tem aqui uma antena que tá voltada com a face para antena então eu tenho uma fácil leitura agora se ela tiver e a 90º de uma antena dessa maneira aqui vai ser muito mais difícil de ler Porque mesmo

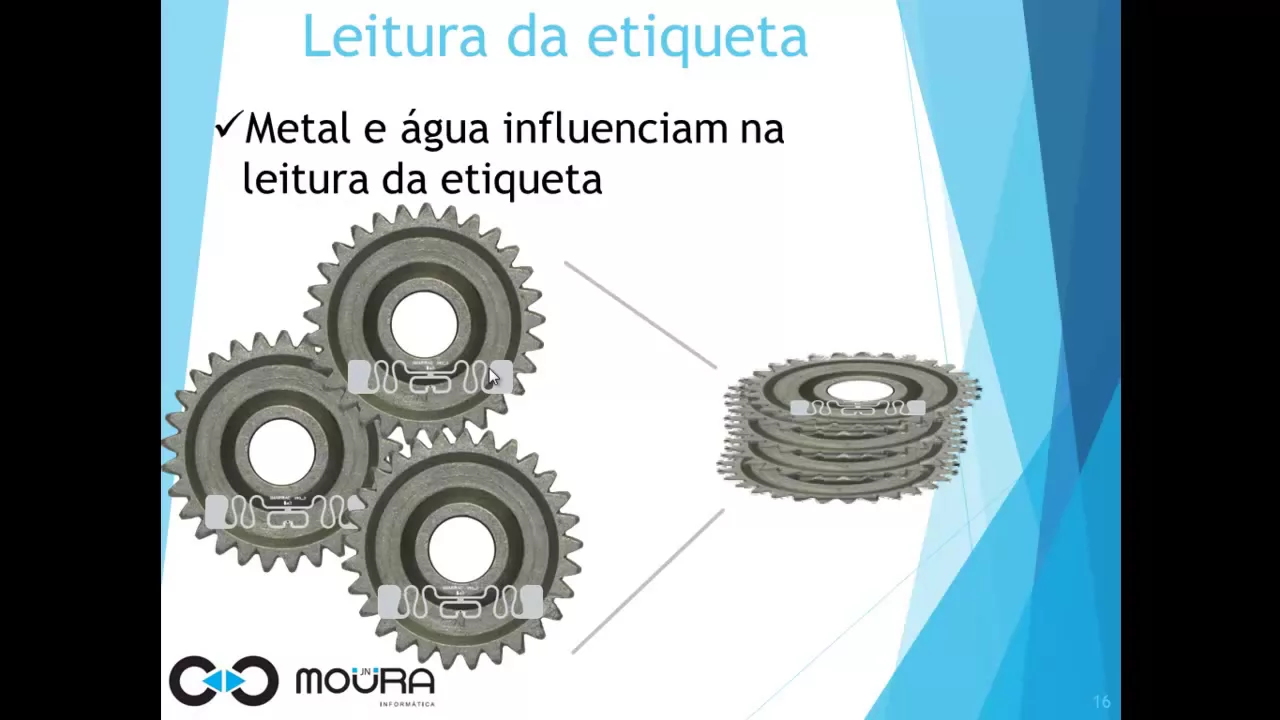

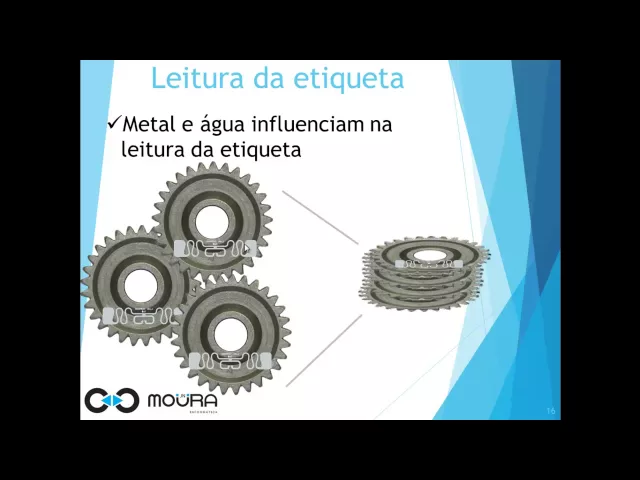

a antena emitindo a radiofrequência nessa nessa antena vai ser energizado muito pouco então vai ser muito difícil de ler para isso a gente cria uma solução que é colocar uma segunda antena numa posição diferente então provavelmente nessa etiqueta aqui ele vai ser lida por essa antena outro problema que acontece com a tecnologia é a questão de metal e água ã a etiqueta bética como exemplifiquei anteriormente Se eu colocar ela dessa engrenagem por exemplo na face dela vai ser muito difícil eu fazer a leitura porque a radiofrequência quando ela é transmitida ela vai bater nesse metal
e ela vai espalhar eu não vou conseguir energizar essa antena com isso vai ser muito difícil eu ler essa etiqueta mas existem etiquetas que são específicas para metais elas são muito maior e eu consigo e fazer detectar essa essa engrenagem só que mesmo assim para esse exemplo aqui já não mesmo colocando essa outra etiqueta não vai dar muito certo por essas engrenagens na hora que eu vou estocar eu vou colocar uma em cima da outra consequentemente a radiofrequência não consegue passar pelo metal com isso eu não consigo energizar a antena e eu não vou conseguir
identificar o o produto Então na hora de implementar isso dentro de um local que tem muito metal eu tenho que tomar muito cuidado porque às vezes é não vai ser eficiente a identificação do meu item a tecnologia também traz muito mais vantagens do que desvantagem por exemplo para aplicar dentro de uma loja de roupa eu consigo substituir a etiqueta de código de barras por eu consigo inserir dentro lá da etiqueta rfd todas as informações do meu produto Então na hora de ler o produto eu não vou ler usando o código de barras eu vou ler
usando uma antena rfd é só eu colocar essa etiqueta perto da antena que ele já vai aparecer no meu sistema Outra vantagem é a identificação única por exemplo se eu tenho um código de barras para uma camiseta por exemplo que ela é Idêntica que ela é por exemplo camiseta vermelha o tamanho M elas vão ter os mesmos códigos de barras só que na tecnologia rfd é diferente quando eu ponho a etiqueta numa camiseta eu Gero um código sequencial ou seja essa camiseta vai ter um código essa outra camiseta vai ter um outro código e por
que tem esse código diferente vamos imaginar que você e quer saber que data foi vendido aquele item eu tenho aqui uma Exemplo né de uma loja de roupa que tem vários itens dentro dessa loja de roupa vamos supor que um dia que eu vou contar estoque Então eu tenho a possibilidade de comprar um coletor de dados que ele leer os códigos de barras que que acontece quando eu uso esse esse leitor eu vou item a item lend do código de barras mas eu tenho a solução do rfd que eu tenho esse coletor aqui e basta
eu chegar perto do produto para ele ler tudo de uma vez Outra vantagem é questão do antifurto imaginemos que tenha uma pessoa lá que foi escolheu aí uma camiseta verde aí depois ele pegou uma camiseta vermelha e foi lá no provador aí que que ele fez vamos imaginar que ele colocou dentro de uma bolsa aquela camiseta verde e aí ele vai lá apagar somente a camiseta vermelha quando ele sair dessa loja com a camisa vermelha e a verde que tá dentro da mochila vai haver um alerta lá no caixa que aquela camiseta Verde saiu da
loja sem registrar no sistema sem registrar a venda e como é que eu consigo isso eu consigo colocando antenas na porta da loja então eu fico com um programa monitorando essas antenas e automaticamente passou lá Um item sem fazer a venda o sistema Alerta Outra vantagem é agilizar a venda eu tenho aqui um exemplo de um supermercado que não tem rfd E ele usa o código de barras todos os itens da Supermercado tem um código de barras então o que que acontece na hora que tá no ca ele vai passar item a item então ão
lá passa um depois passa outro aí depois passa outro mas S num Supermercado vocês podem ver que demora muito porque tem muitos itens dentro do carrinho e existe aquela demora com a tecnologia ffd Isso muda muito nesse cenário em que todos os produtos TM uma etiqueta FD na hora que eu passar pelo cáo eu não vou passar item a item basta que meu carrinho eh com os meus produtos eh passe por essa antena aqui que ele já vai ler todos e uma vez lembra daquela camiseta vermelha que eu tenho a identificação que é única Então
se uma pessoa for devolver essa camiseta eu vou conseguir saber qual é a data que foi vendido então eu consigo saber se ela tá dentro do tempo de troca Então essa foi uma apresentação Geral de como é que funciona a tecnologia rfd
