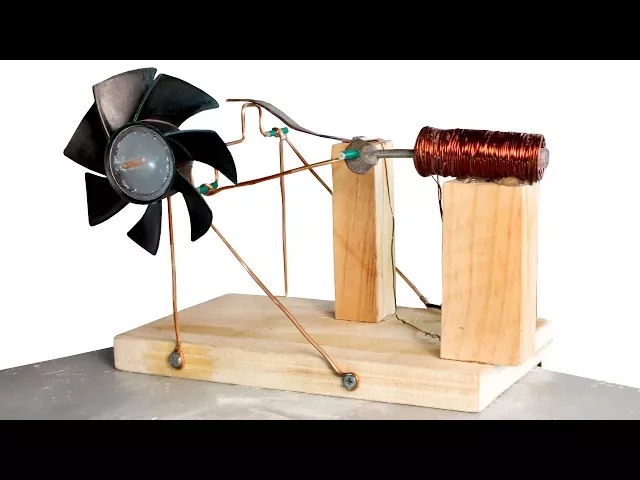

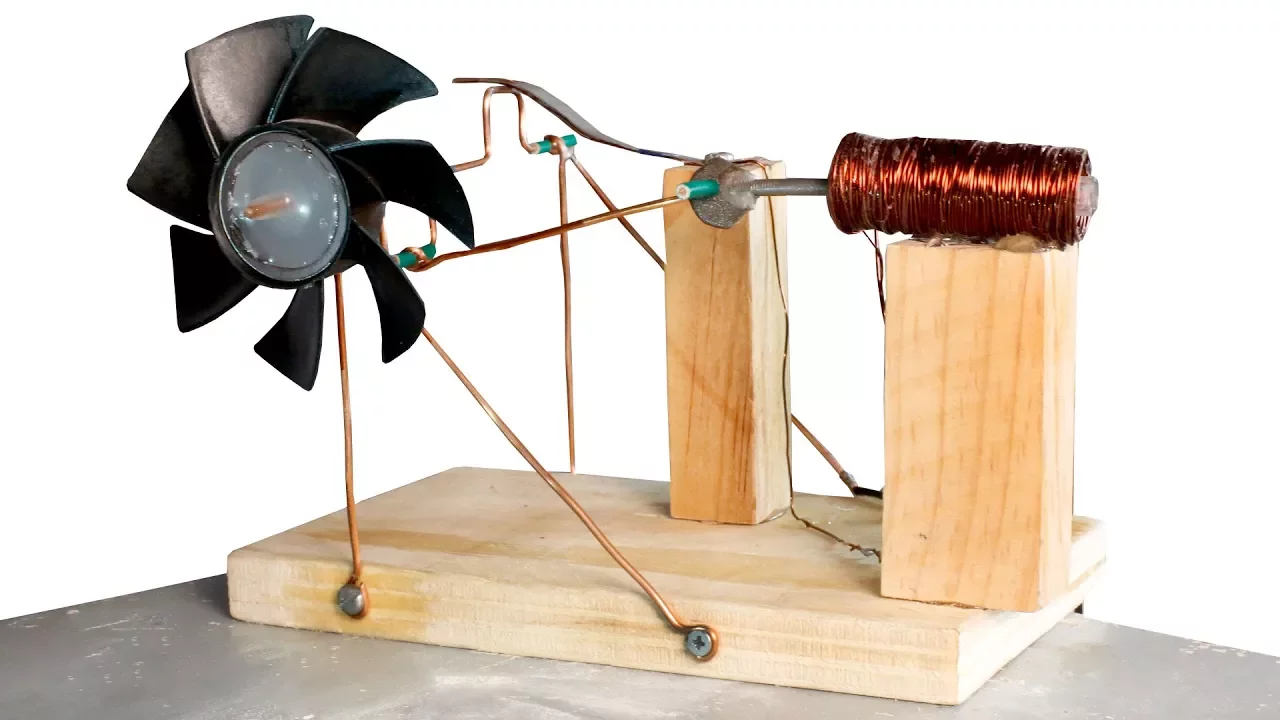

hoje vou mostrar pra vocês como fazer um motor com estão eletromagnético motor solenóide já vou avisando desde agora que se vive o futebol exige 100 mil jóias só 100 mil jóias vou fazer uma versão v8 desse motor v8 se lembra aí afora esse lado aí oito pistões enfim se você não tem nenhuma utilidade objetiva mas é muito legal conta girando e também vai aprender várias coisas de como funciona o motor vai precisar pra fazer isso a principal parte do motor solenóide é o solenóide é enrolado de fios que vai funcionar como eletroímã eu vou fazer
isso usando um fio número 23 iffhs maltado aqui você não precisa comprar esse rolinho você pode encontrar dentro de motores que se desmonta esse 23 é o mais comum que eu acho que tem dentro dos motores também vou usar alguns pedaços de fio de cobre rígido e se descobre mais dura que não é um cabo a um filme único importante não pode ser um arame porque o arame vai pode ser um arame até pode mas ele não transmite tão bem eletricidade como um fio de cobre e algumas coisas mais fáceis de encontrar phil comum de
cobre cabo como um pedacinho de caneta emprego esse que já está sem cabeça o prédio tem que ser sem cabeça nos pedaços de madeira e uma coisa importante é que na ponta do eixo desse motor de precisa de alguma coisa que tem a massa para manter o motor girando eu vou usar aqui essas faces dessa ventoinha de computador vou começar a fazer algumas travinhas que são bem porque esse motor para isso eu vou usar a capa desse fio rígido eu vou precisar de sete pedacinhos que tenham mais ou menos cinco milímetros de comprimento e infelizmente
logo em seguida vem a parte mais complicada do motor que é um virabrequim virabrequim aquele nicho tem uma parte me tortas assim a gente tem aquilo motor do carro serve pra você conectar o pistão ali conforme estava indo para frente para trás ele faz girar motor vou fazer isso com um pedaço de cobre rígido que tem 20 centímetros de comprimento vamos começar fazendo uma marquinha aquino quatro e meio depois eu vou dobrar 90 graus em cima dessa marquinha checar que está 90 graus eu dou um espaço de mais ou menos um centímetro e meio faço
outra dobra a 90 graus aí eu ponho duas traves aqui dentro tem que deixar o espaço de mais ou menos uma trading aqui faço outra obra 90 graus e mais uma vez uma dobra 90 graus no final a gente vai ter isso aqui agora preciso fazer exatamente a mesma coisa só que desse lado aqui e dessa vez eu não preciso dessas travinha seu vou dar um espaço então de uns três centímetros dois centímetros e meio fazer todas aquelas obras em 90 graus aqui 90 graus aqui 90 graus aqui 90 graus aqui de 90 graus aqui
coisa mais importante é que meu virabrequim siga uma linha reta ele está seguindo é que você pode ver agora posso colocar mais uma travessia de um lado e uma trave do outro agora preciso instalar o virabrequim nessa madeira aqui eu tenho esse pedacinho que eu já cortei esse pedacinho que vai dar o contato motor eu tenho que colocar o virabrequim exatamente da mesma altura dessa maneira você vai entender no final porque não vou pegar aquele pedacinho de madeira e cortar dois pedaços de fio que seja um centímetro mais cumpridos em cada ponta aqui depois vou
descascá e vou fazer uma escolinha em cada ponta dos fios [Música] no final parafusar esse pedacinho de cobre aqui na madeira tendo isso aqui com um parâmetro e vai preso aqui você pode ver que o final da madeira está coincidindo com o começo da argolinha eu colocar o fio de cobre aqui ó ele vai ficar exatamente em cima dessa maneira eu já sei onde eu preciso parafusa que a gente já consegue calcular mais ou menos altura quem ficar outra as tic do ano [Música] já que a gente já tem um lindo virabrequim girando em cima
da madeira agora é hora de tirar essa parte da frente da ventoinha do computador eu vou fazer um furinho bem no centro dela aqui pra encaixar no virabrequim você é mais duro do que eu pensava ter que usar uma broca a coplac na frente primeiro vou colocar uma travinha a eu coloco a ventoinha lá dentro dela coloca outra travinha que vai também um pouco de cola quente nesse negócio nunca vai para um lugar sacola aqui vai não só ajudar a segurar a incluía como também vai ajudar a manter a inércia do motor problema é que
essa cola quente vai demorar muito tempo endurecer contra cola quente endurece eu vou aproveitar para fazer o pistão do motor opção vai ser o prego e o prédio precisa ter alguma parte para conseguir prender uma mesmo pressionando vendeu uma biel abiel aquela parte que liga o paquistão ao virabrequim tem isso aqui vai entrar e sair e aqui vai ter uma pecinha que vai fazer isso aqui prender no virabrequim para eu conseguir prender saber simples colocar um papelão na ponta cortar um pedacinho de uns 30 por 15 milímetros a obra um rasgo aqui para colocar um
prego no meio vou botar um pouco de super cola com bicarbonato de sódio em cima que é para formar a massa dura cortou mas a minha sobraram e faço um furinho de dois milímetros aqui na ponta isto vai ficar mais ou menos assim você cola quente está girando que a lindeza mas em duas coisinhas que eu quero fazer para melhorar um pouco a primeira é que as hastes aqui é meio mole isso faz dissipar a energia do motor tão para fixar eu vou pegar um pedaço de cobre fazer uma árvore na ponta aprender aqui do
lado e depois ou dar bem perto do lugar onde o virabrequim gira é formar um triângulo aqui trá coisa que está me incomodando que perde eficiência do motor é esse chacoalha aqui ontem um buraquinho que hoje fica chacoalhando aqui dentro vou fechar um pouco mais a galinha como já está mexendo com isso vamos colocar outra se de apoio desse lado também uma travinha aqui no final do virabrequim finalmente chegou a hora de fazer o coração do motor que a parte eletromagnética que é o cilindro então isso é opção esse aqui é o cilindro e pistão
vai entrar e sair do cilindro isso que vai fazer o motor se mover para ele entrar e sair disse a gente precisa fazer um eletroímã em volta desse pedaço de caneta como você sabe um eletroímã é um enrolado de fios então vou começar em descobrir que não vou conseguir ficar dando voltas enquanto isso aqui porque eu cortei a caneta para ficar mais fácil pra não ter que mostrar um vídeo guardando a caneta mas acho que me chega inteiro senão vou conseguir girar a bola então tirar a carga da caneta só para facilitar eu vou colocar
dois pedaços de borracha em cada ponta para delimitar o espaço em que eu posso enrolar o fio embora lá são 550 voltas de fios esmaltados office uma camadinha perfeita que com 65 voltas passar um pouco de super cola que essas voltas não se soltarem quando eu passar a próxima leva por cima 81 29 90 que de 50 voltas nesse lindo solenóide passar mais um pouco de cola para garantir a retirar as bolachinhas ea fita para arrematar mais um pouquinho de cola com bicarbonato de sódio essas pontas aqui e aí eu preciso cortar o resto da
caneta que sobrou tomando cuidado pra não raspar nem cortar os fios fazer um teste então esse negócio que deu tanto trabalho a funcionar mesmo com bom eletroímã pra isso vai descascar vou tirar o esmalte aqui das pontas ligar a minha fonte colocar o prego aqui na entrada do elétron m na hora em que encostar o contato no outro ele vai ter que entrar você já deve ter entendido o funcionamento do motor quando o prédio estiver nessa posição o elétrico vai ser acionado vai puxar o prego e o prego vai puxar aqui só parte do virabrequim
para isso a gente precisa instalar ps está faltando aqui que a biela na ponta de um fio de cobre ou fazer uma argola vou deixá-la meio aberta na outra ponta eu faço um l e vou aprender aqui no virabrequim e se eu coloco naquele furo que estava no papelão do prego agora têm que posicionar tudo aqui de forma que quando essa parte do virabrequim tiver voltado em direção ao solenóide o prédio fique inteiro dentro do solenóide porque vai ser a hora em que o prédio está sendo puxado pelo solenóide e depois não em que o
motor de mais uma volta o prego vai sair teria caído solenóide achando que esse programa acontecendo porque o prédio está curto e porque a biela essa peça em que eu acabei de fazer também está curta então vou resolver isso dois jeitos para deixar o prego mais cumprido eu vou tirar um pouquinho dessa parte ficou pra dentro aqui do papelão e para deixar biel um pouco mais cumprida eu vou fazer eu fui um pouco mais próximo do prego é óbvio que eu vou ter que trocar biela por uma peça um pouco maior também agora é só
conectar a biela que no pistão de prego o motor tem que rodar livre assim ele tem que conseguir pelo menos algumas voltas em buscar isso já está acontecendo com tudo certinho já posso aprender esse apoio de madeira na base e já posso prendeu-o solenóide no apoio de madeira tudo na posição em que o motor roda perfeito também se percebeu que o motor está com vontade de virar qual é o problema porque ele não gira e acontece o seguinte o prego é ser puxado aqui perdendo solenóide e se você não tiver a energia ligada ele vai
ficar preso aqui dentro solenóide não vai sair porque a gente tem que fazer tem que fazer um jeito de que o prego saia com soul e nós desligado a isso não é ligado puxa o prego para dentro desliga liga de novo e assim vai ter que ficar ligando e desligando quando o prédio estiver na posição certa ou cortar aqui um pedacinho de latinhas de alumínio e olha só como esse negócio vai ligar e desligar o solenóide o alumínio vai ficar aqui ele vai ter que encostar nessa parte aqui do virabrequim e esse aqui é o
momento em que o prédio precisa ser puxado então olha só tem neste momento o virabrequim vai encostar no alumínio então a ii liga solenóide o prega puxado lá pra dentro e quando eu estiver aqui com um solta ali desliga e motor continua girando quando o prego volta para a posição que ele precisa ser ligado ele liga de novo vai dar contato aqui um clown desliga eu posso colocar um pouco mais para frente então da contato liga desliga e liga desliga não precisam então um pequeno circuito elétrico para isso aqui serve como um interruptor antes de
tudo eu vou lixar o alumínio que é para tirar qualquer plástico tem aqui e isso vai melhorar o contato dele inserida já possa apreender a madeira aqui em baixo com cola quente em cima da madeira com super-cola eu vou aprender o alumínio na base eu vou colocar dois pregos eles vão ser os terminais por onde vai chegar à energia um fio do solenóide eu ligo directo num prego e outro field solenóide vai ser ligado na chapinha de alumínio e eu tentando sou daqui não tá dando certo então eu vou prender os num parafuso e outro
prego eu vou ligar na estrutura de cobre aqui do motor olha só vou ligar a energia aqui um fio vai direto para solenóide outro fio vai ser ligado aqui na estrutura ele vai passar por alumínio e aí ele vai prestar o enade é claro que uma hora vai ficar desligado e outra hora ligado desligado ligado aqui eu tenho a fonte do computador fonte de computador com 12 volts só que não dá choque porque 12 votos não é suficiente para choque na gente eu vou ligar aqui nos predinhos teoricamente esse motor vai ter que girará quer
dizer que o embale né o motor já dado certo e aí a gente saiu para almoçar e na volta pra continuar fazendo as cenas do motor funcionando e otto mais ele parou eu tô achando que o contato do alumínio com o cobre ele está se desgastando a oxidando o alumínio e perde o contato então eu vou descascar um pouquinho de cobre ou tirar a placa de alumínio e instalar um pouquinho de cobre em baixo do alumínio depois elmont tudo de novo e vou aproveitar para dar uma lubrificado no motor também nos pontos em que não
é necessário nenhum contato elétrico [Música] vendo motores roxa pelo celular eu percebi um defeitinho nele aliás usou motion é bastante usado em indústrias de defeito de máquinas trabalhando muito rápido é o seguinte quando o virabrequim bate aqui no contato conta dá um pulinho e ele perde o contato só volta no final isso faz o motor fica mais fraco eu acho que vamos ver olhe para mim agora vou dar apreendida feijão da poli mais a ao barulho não vai esquecendo se você quiser ver uma versão v8 desse motor com 8 m e v dá um jovem
nesse vídeo quando chegassem bill faz show você ainda não inscrito no manual do mundo não sei que está fazendo aí meu corre lá clique no botão quem se inscrever se em baixo
