Olá gente vamos para mais um conjunto de duas aulas onde a aula um traz os conceitos sobre a resistência de isolamento em uma instalação elétrica conforme estabelece a NBR 5410 e na aula dois que é uma sequência dessa aula eu trago para vocês como é feita a medição da resistência de isolamento e trago três práticas mostrando como se efetua a medição da resistência de isolamento em uma instalação [Música] elétrica Olá pessoal continuando a nossa aula de resistência de isolamento vamos para nossa aula dois que é a medição da resistência de isolamento em uma instalação elétrica

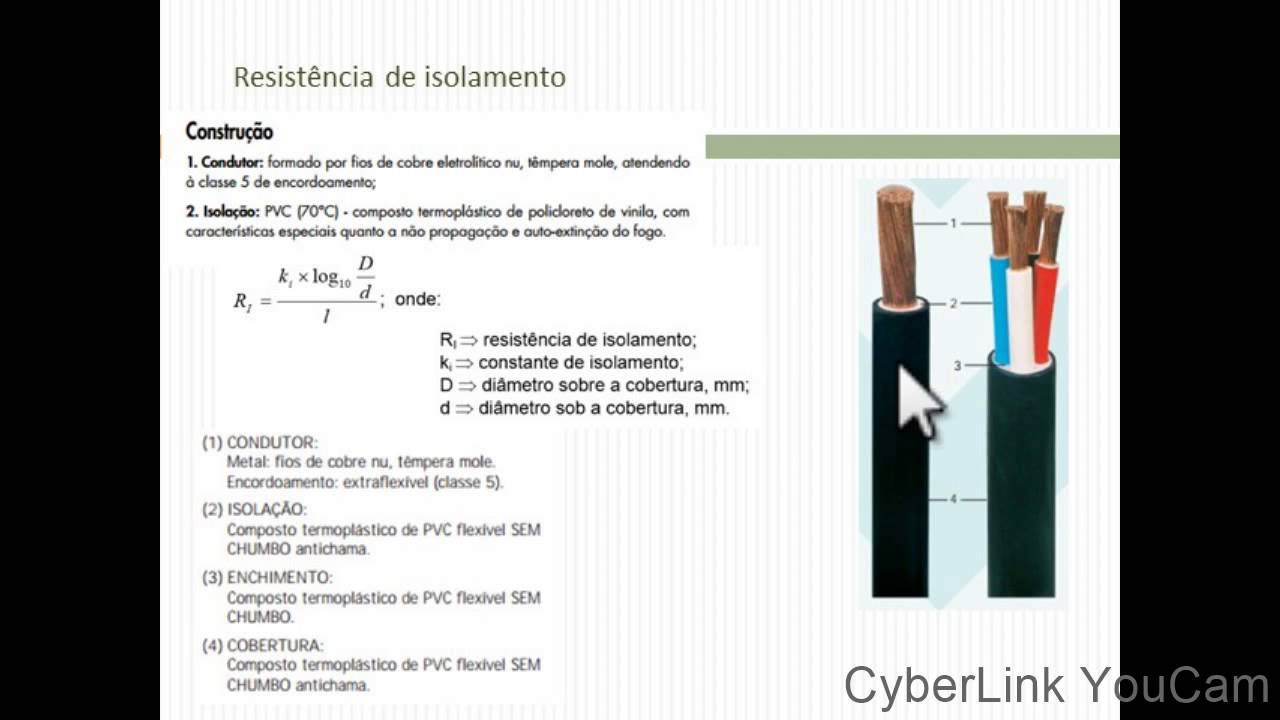

né Nós vimos que as instalações elétricas né é muito importante você avaliar a resistência de isolamento então a gente elaborou elaborou uma aula para vocês de instalações elétricas e a importância da medição da resistência de isolamento essa aula que nós vamos ver agora aula do é uma aula onde vocês vão ver ver na prática como é feita a medição da resistência de isolamento bom eh a resistência de isolamento como que a gente mede a resistência de isolamento na figura que eu tô passando o mouse Eu tenho um quadro elétrico numa residência que é o quadro
elétrico de entrada esse quadro elétrico de entrada tem os barramentos das fases para exemplificar aqui para vocês um exemplo mais simples eu tenho o barramento aqui em verde o barramento de terra em azul o barramento de neutro e aqui né na cor cinza aqui o barramento de fase como é que a gente faz a medição da resistência de isolamento segundo a NBR 5410 a medição da resistência de isolamento deve ser feita entre os condutores vivos ou seja entre fases e entre fase e neutro nesse exemplo de medição nós estamos efetuando a medição da resistência de
isolamento utilizando um instrumento chamado megômetro digital que tá aqui em amarelo e nós estamos medindo com esse megômetro digital através da introdução de uma tensão de 500 V entre neutro e fase esse circuito aqui especificamente que atende a esse neutro e essa fase é um circuito de tomada que eu exemplifiquei em Então como que a gente vai fazer e o que que nós vamos fazer pela figura podem podemos observar que nós estamos medindo uma resistência de isolamento entre o condutor de neutro e o condutor de fase de qual circuito do circuito de tomadas os equipamentos
devem estar todos desconectados ok e a alimentação geral nesse quadro de entrada o disjuntor do quadro de entrada geral ele deve estar desligado aí dessa forma o megômetro vai injetar uma tensão de 500 V né uma tensão contínua aí de 500 V uma corrente em torno de 1 ma eu vou mostrar a especificação do nosso instrumento e eu vou est registrando aqui a resistência de isolamento bom a medição da resistência de isolamento ela deve ser efetuada para uma instalação elétrica monofásica que é esse exemplo que eu tô dando para vocês entre fase e neutro para
uma instalação elétrica trifásica por exemplo eu devo fazer esse mesmo procedimento de teste entre as fases e neutro então eu vou pegar lá fase A e fase B medir a resistência de isolamento entre fase C e B medir a resistência de isolamento depois entre cada uma das fases e o neutro medir essa resistência de isolamento bom através do aparelho que vai efetuar a medição de teste de resistência de isolamento ele deve ser ajustado para uma tensão de ensaio em uma corrente contínua né uma uma corrente contínua de 1 ma em torno e 500 V de
tensão nominal né isso se o circuito tiver tensão menor ou igual a 500 V que é no caso de uma instalação elétrica residencial se for trifásica 380 que é menor do que 500 né e é estipulado aqui pela Norma qual é o valor da resistência de aterramento para aplicação de uma tensão de 500 v a resistência de ater a resistência de isolamento Então veja bem para uma tensão de 220 V por exemplo a resistência de isolamento ela deve ser maior ou igual a 0,5 mohm Então como que eu faço a medida eu desligo a alimentação
Geral do quadro de entrada deixo os disjuntores ligados por exemplo vou deixar o disjuntor ligado do circuito que atende a tomada de Tug vou lá coloco a ponta de prova na fase e a outra ponta de prova coloco no neutro e o meu instrumento vai medir a resistência de isolamento essa resistência deve ser maior ou igual a 0,5 mohm isso é muito importante conforme estabelece a NBR 50 410 bom outro exemplo que eu trago para vocês que exemplo é esse é um exemplo exemplo para a medição da resistência de isolamento em um circuito de iluminação
então vocês podem observar aqui tem um interruptor o interruptor tem que tá ligado tá aqui o interruptor ligado e a lâmpada removida então eu tenho o circuito de iluminação eu quero a a e determinar a resistência de isolamento daquele dos circuitos de iluminação Então desliga todas as lâmpadas remove as lâmpadas do bucal eh liga o disjuntor desliga o disjuntor geral e deixa o disjuntor que atende o circuito de iluminação ligado aí dessa forma pode ser procedida a medição aplicando uma tensão contínua de 500 v e o meu megômetro digital estará efetuando a medição Então vamos
medir entre os condutores de fase e neutro né aplicando a tensão contínua de 500 v a resistência de isolamento do entre fase neutro do condutor do circuito de iluminação deve ser maior ou igual a 0,5 oh Então pessoal efetuando o procedimento corretamente se é um circuito de iluminação Eu quero medir a resistência de isolamento daquele circuito eu tenho que desconectar as lâmpadas deixar o interruptor ligado desligar o disjuntor geral no quadro de entrada e deixar o disjuntor desse circuito ligado e proceder os ensaios que é aplicando 500 V entre fase neutro né e medindo a
resistência de isolamento pelo megômetro digital que deve ser maior ou igual a zero , Ohm 0,5 mohm corrigindo 0,5 me nos nossos Laboratórios agora nós vamos utilizar Esse instrumento Esse instrumento é o nosso megômetro digital é um instrumento da da empresa IPT engenharia nós da IPT engenharia nós fazemos inspeção elétricas e utilizamos todos os instrumentos necessários para os ensaios e Esse instrumento é o o o mi 400 né que é o medidor de resistência de isolamento da e strm né é um instrumento com certificado de calibração onde esse terminal que eu tô passando o mouse
é o terminal de linha e esse outro terminal também onde será conectado o condutor de neutro ou condutor de fase OK então vocês podem observar aqui na chavinha onde nós temos a posição aqui olha vou trazer essa chavinha para essa posição de 500 V aí significa que eu estou aplicando 500 V Só lembrando esse em amar esse em laranja aqui quando eu posicionar na posição laranja estou medindo a tensão do circuito quero medir a tensão do circuito você vem na posição laranja eu quero medir a resistência de isolamento eu venho aqui nas tensões que variam
de 500 a 2500 V para as instalações elétricas residenciais de apartamento e tudo nós estaremos aplicando uma tensão contínua de 500 V então eu vou pegar o multímetro o o megômetro Na verdade o megômetro posicionar em 500 vol e aplicar né a tensão apertando esse botão eu vou startar um pulso de tensão tomem cuidado pessoal na medição em não tocar nas garras o elas estarão energizadas com uma tensão um pulso de tensão de 500 V Então dessa forma com Esse instrumento com a calibração dele adequada com certificado de calibração é possível de medir a resistência

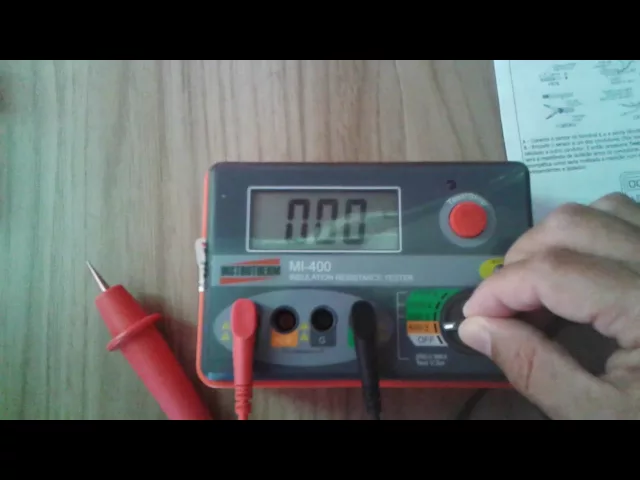

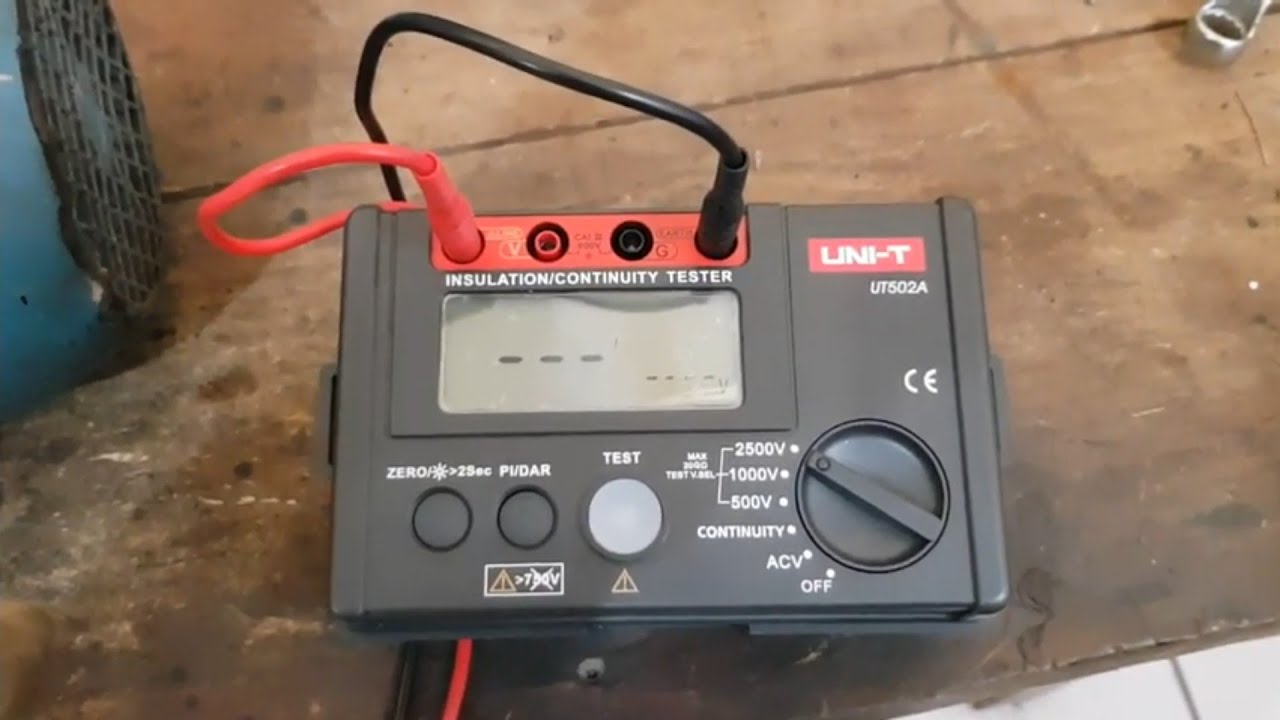

de isolamento seja de um condutor elétrico seja de um Buzz seja de qualquer dispositivo até de um motor medir a isolação da Resistência isolamento do motor eu também posso utilizar Esse instrumento aqui bom agora nós vamos pra parte muito interessante onde inicialmente vou mostrar uma parte prática para vocês como funciona um instrumento O Mi 400 da instr como é que eu configuro ele para fazer a medição e logo em seguida alguns ensaios em condutores medindo a resistência de isolamento e depois uma instalação aplicando uma instalação elétrica a medição da resistência de isolamento pessoal vou mostrar

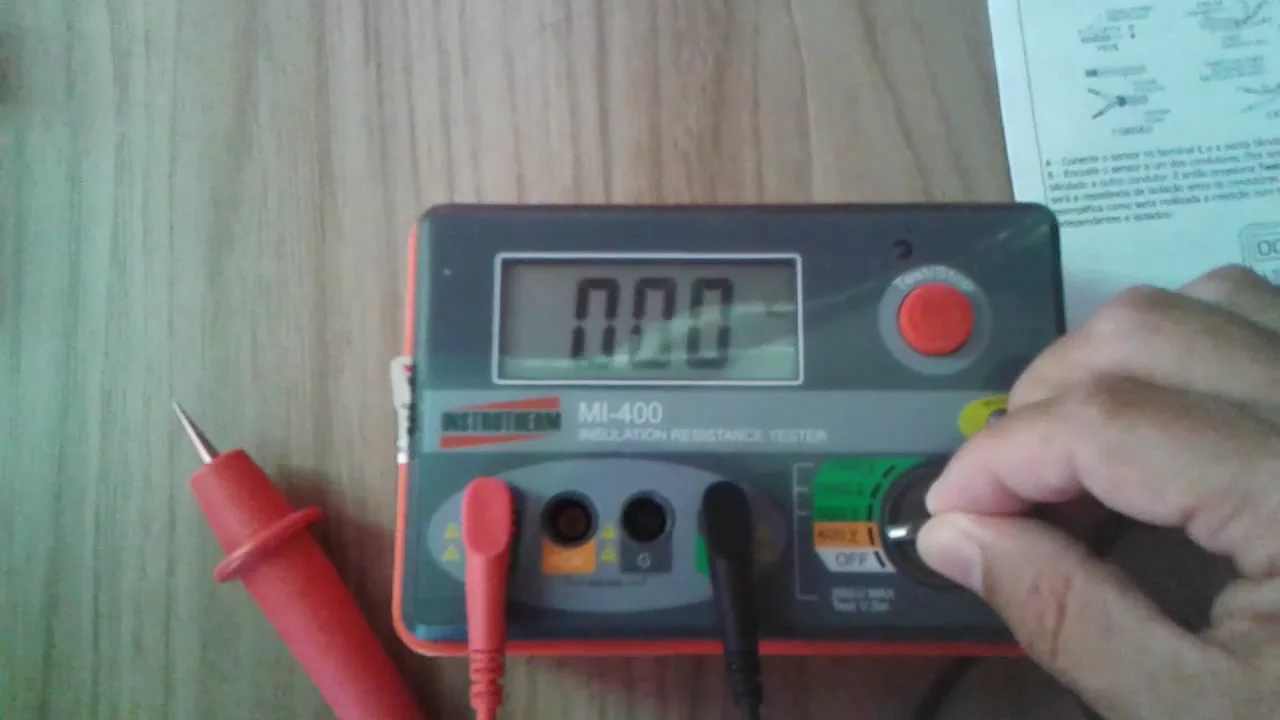

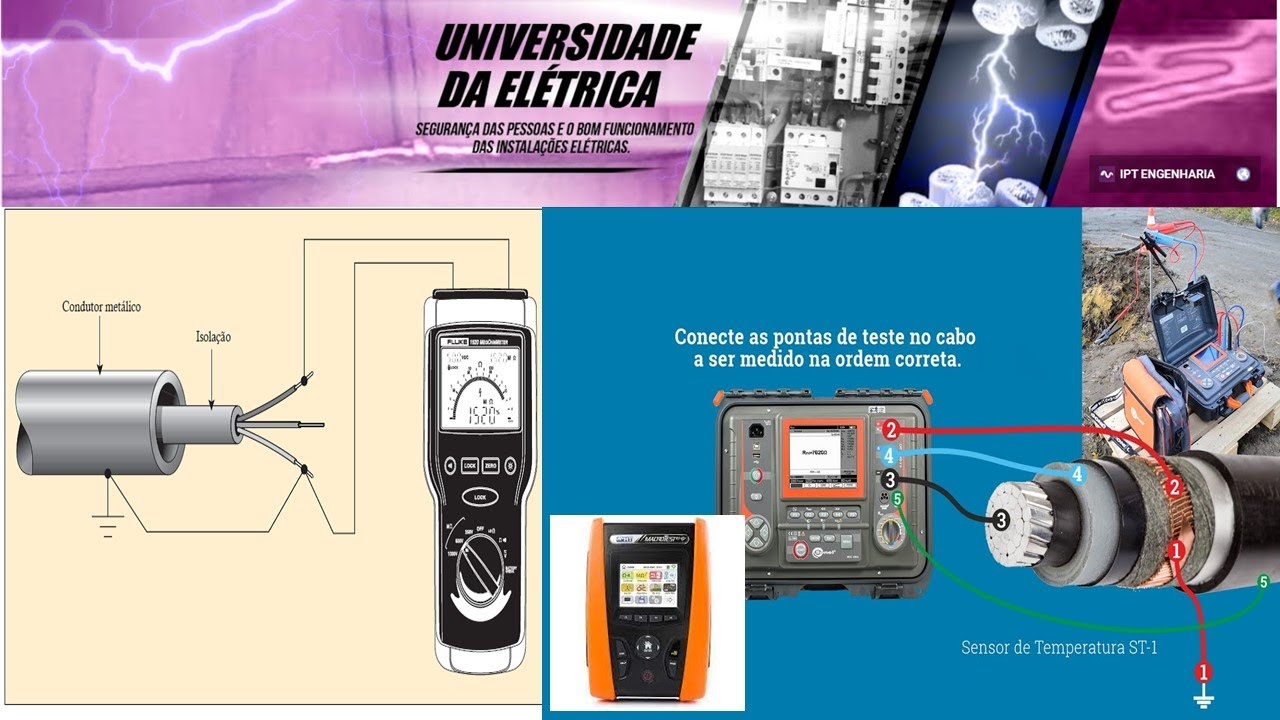

para vocês como é que funciona o megômetro digital para medição da Resistência de isolamento vocês podem observar aqui ele tem uma ponteira onde eu tenho uma garrinha jacaré essa garra por exemplo eu vou conectar no neutro conecto essa a garrinha no neutro que é esse ponto aqui que eu vou tá conectado com essa garrinha no neutro Ok e a outra ponta eu vou usar uma ponteira como se fosse uma ponteira de um medidor normal então aqui eu vou no meu na minha fase então imagine no circuito de tomada que que nós vamos fazer Vamos conectar
essa garrinha aqui no neutro do circuito não é e depois eu vou conectar a ponteira na fase após isso vocês podem observar no instrumento ele tem a chavinha onde eu vou posicionar aqui para vocês Qual é a exata da medição nessa posição eu estaria medindo a tensão e nessa posição vocês podem observar aqui 500 V vou aplicar uma tensão contínua de 500 V após a aplicação da tensão com a minha garrinha no barramento de neutro daquele circuito que eu quero medir o isolamento e com a ponteira na parte da fase eu consigo medir a resistência
de isolamento depois disso conectado não tocar nas partes metálicas aí o que que a gente faz a gente aperta esse botãozinho ele vai injetar a tensão de 500 v e registrar no terminar no visor aqui a resistência de isolamento agora vamos fazer uma medição real utilizando um condutor por exemplo pessoal vou mostrar para vocês como se mede a resistên ência de isolamento de uma extensão para nosso exemplo aqui vocês podem observar aqui eu tenho a minha extensão com três pontos um cabo que tem em torno de se a de 3 m de extensão não é
aqui tem o nosso megômetro digital onde nessa parte aqui eu tô conectando no terminal que tem essa garrinha É como se eu tivesse testando fase neutro né então vamos est aqui a minha fase e do outro lado essa garrinha aqui vocês podem observar tá ligado aqui que é como se fosse a conexão com o neutro então eu tô medindo a isolação fase neutro aí eu venho aqui no botãozinho do instrumento vou ativar a medição da resistência de isolamento vocês podem observar aí o valor ele tá sofrendo uma variação a gente Aguarda um minutinho a estabilizar
Então tá aí ele estabilizou a resistência de isolamento em 1,81 GM né se fosse uma instalação elétrica completa estaria em conformidade porque a resistência de isolamento tem que ser maior ou igual a 0,5 mohm e aqui nesse trecho pequeno trecho de uma extensão deu uma resistência de isolamento de 1.81 GM Olá pessoal agora vou mostrar vocês simulando aqui uma instalação elétrica fazendo a medição da resistência de isolamento vocês podem observar lá o instrumento está em cima de um quadro elétrico né esse quadro Tem um disjuntor que é esse disjuntor aqui onde eu tô apontando para
vocês ele alimenta a minhas tomadas que são é esse circuito de tomada e aquela outra tomada que vocês podem ver lá na frente então esse circuito esse disjuntor alimenta essa tomada Então vamos testar a resistência de isolamento para isso vocês podem observar que eu coloquei desliguei o circuito circuito não está não tem energização coloquei a garrinha na barra do neutro e improvisei aqui embaixo vocês podem observar uma derivação da fase que sai do disjuntor onde eu vou testar a resistência de isolamento entre o neutro e a minha fase o meu instrumento já tá conectado na
posição adequada eu vou startar Esse instrumento Olha vou dar um pulso vai injetar 500 V na instalação elétrica vocês vão observar que após o teste a resistência de isolamento ela vai ser superior 20 GM né que eu já tinha feito o teste Inicial então aqui nós posicionamos um instrumento na escala de 500 V para injetar e agora vamos startar injetar essa tensão de 500 v startando o teste aqui vocês podem observar que a gente tem que aguardar um minuto o instrumento estabilizar ele faz uma leitura até no máximo 20 GM então vocês podem observar estabilizou
a a medição deu fundo de escala isso significa que a minha resistência de isolamento é maior do que 20 GB ohms O que é recomendado é uma instalação elétrica deve ter uma resistência de isolamento maior ou igual a 0,5 Ohm 0,5 mohm e aqui nós medimos 20 GB ohms um valor superior a 20 G Ohm é por que dessa instalação elétrica deu uma resistência de isolamento muito alta e adequada porque os condutores são Condutores novos e a distância aqui que vocês podem observar é uma distância muito curta deve dar uns 6 m da minha instalação
vou startar o teste novamente para confirmar para vocês que a resistência de isolamento é superior a 20 G ohms então a gente aguarda o instrumento vai estabilizar a gente tem que aguardar uns minutinhos ele vai estabilizar está estabilizando Ele vai chegar 20 G Ohm olha 20 GB e aí ele estabiliza numa tensão numa numa resistência de isolamento superior a 20 GM e o recomendado para uma instalação elétrica deve ser maior ou igual a 0,5 M um abraço a [Música] [Música] todos [Música]
