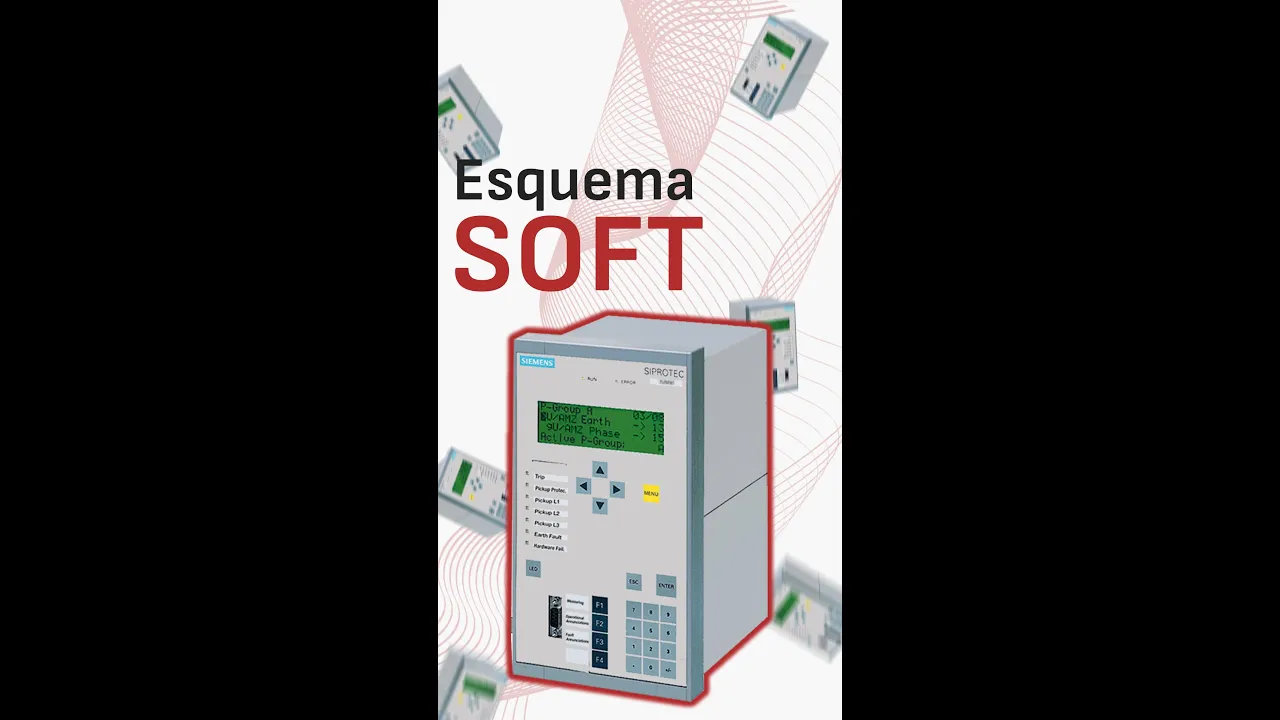

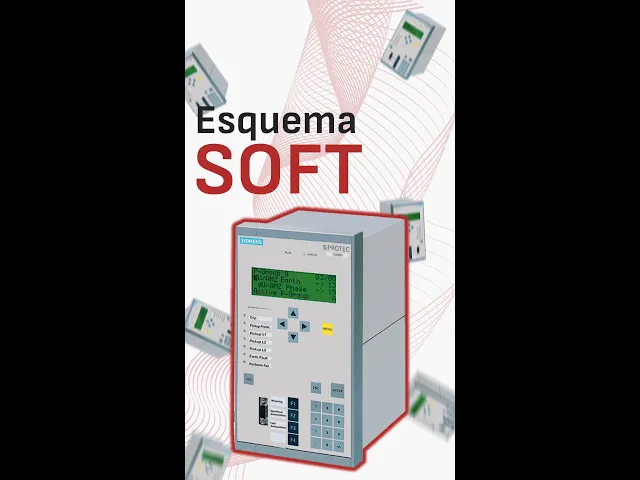

esquema suíte one two fold ou a tradução livre fechamento sobre falta as linhas de transmissão São protegidas normalmente Em ambos as suas extremidades e a sua principal função de proteção é o relé de distância código 1121 essa função de proteção ela é baseada No método de impedância e dependendo dos sinais de tensão e de corrente vamos imaginar que um dado momento queira desenergizar ou parar aquela administração para que seja dada a manutenção eu vou abrir os dois terminais e vou fazer o aterramento temporário curto circuitando as três fases levaram para o terra para deixar tudo
sobre o mesmo potencial após ao realizar essa ferramenta temporária da manutenção quando eu finalizar eu preciso voltar e restabelecer esse circuito dessa linha então eu vou fazer a energização do circuito Imagine que por um descuido a gente ouve a energização de um dos terminais ou de ambos terminais com o aterramento temporária ainda feito então eu deveria né atual o mais rápido possível pois eu tô fechando um pouco do circuito trifásico Terra Franco porém a proteção distância que a proteção utilizada para curto-circuito ela não vai operar nesse momento pois o relé ele estava despolarizado pois ele
ficou muito tempo sem fazer as medições de tensão e de corrente Então essa função não irá atuar Então eu preciso né que atua uma outra função de forma bastante rápida então é utilizado esse esquema de Switch on twot como que funciona basicamente eu vou ter o seguinte no momento que eu dei um comando de fechamento do disjuntor durante 500 mil segundos vai ativar essa entrada da porta longe e eu tiver subtensão com consequente atuação da humanidade sobrecorrente eu vou atuar pelo esquema sótiff Ou seja eu garantir que existe uma falta terminal ali naquele circuito e
por isso ele deve ser aberto e levado a bloqueio para que possa investigar a causa daquela atuação dessa proteção se você gostou do conteúdo nós estamos fazendo um evento chamado Maratona do profissional de subestação que irá ocorrer nos dias 4 5 e 6 de julho um evento 100% online gratuito e a gente espera lá [Aplausos]
