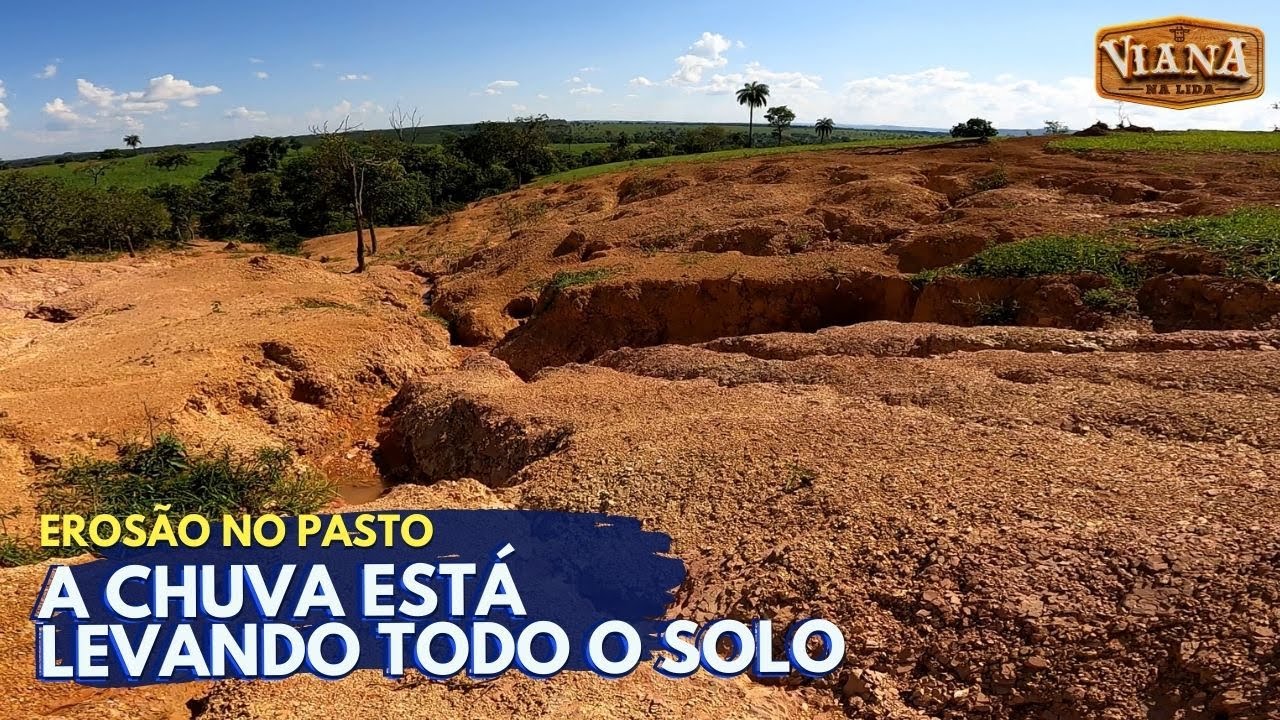

Oi bom dia a todos meu nome é Alisson cresce da Costa Eu sou professor no Instituto Federal Goiano Campus Iporá e hoje estou aqui para passar mais uns conceitos sobre conservação do solo e da água E aí hoje nessa aula iremos aprender sobre estabilização e Recuperação de voçorocas E aí em Mossoró cas são grandes crateras feita pela água da chuva que podem ter dimensão e profundidade maior do que meio metro e comprimento maior do que 30 metros Ah é Então elas são essas grandes crateras que chegam ao me Horizonte chegam aos elevado parte o horizonte a o horizonte b e também Horizonte ser né dos solos essas crateras Elas têm grande problemas porque porque diminui a área da propriedade área agricultável e também podem assorear os rios e as boçorocas elas podem ser formados naturalmente e também é pela erosão geológica e também ser formadas né pela o aceleramento do processo de erosão causados por ações antrópicas como por exemplo desmatamento aração e desmatamento o que o exemplo de uma voçoroca sendo formada formada ele e nesse sentido o principal questionamento é como estabilizar e recuperar um processo erosivo os processos erosivos eles são difícil contenção estabilização isso porque é preciso conhecer os agentes que intensificam processo erosivo E aí e os processos erosivos de maior complexidade são aqueles lineares sobretudo as boçorocas né quando chega o estado de voçorocas e o controle de uma voçoroca demanda tempo trabalho e dinheiro o recurso financeiro Oi e esse e dependendo da quantidade de tempo e trabalho que o processo erosivo demora para ser a ser realizado em recurso financeiro muitas vezes processos erosivos eles podem ser considerados como irrecuperável e entretanto independente do processo que esteja agindo não é para intensificação por exemplo de a formação de uma voçoroca independente da técnica utilizada o ou seja celebrou engenharia ou se ele mecânica para sua aconteçam alguns procedimentos básicos sempre devem ser utilizados nesse sentido Vamos aprender um pouco sobre eles o meu bom então os procedimentos básicos que devem ser utilizados para contenção de uma voçoroca o primeiro deles é o isolamento da área afetada aqui tô mostrando um exemplo um esquema Aqui nós temos uma voçoroca bem delimitada em nós temos os cursos da água que são formados nessa é só Vossoroca e aqui está mostrando então uma cerca delimitando é o isolando é só voçoroca e o objetivo né de se delimitar é diminuir né o efeito de Agentes que podem influenciar o contribuir para concentração do fluxo de água como entrada de animais mesmo entrada de maquinário todos os tudo isso pode ser afetar a voçoroca então o principal objetivo de isolamento da área afetada é diminuir os agentes que podem influenciar né na ou contribuir para que haja a concentração do fluxo de água O Outro fator muito importante que deve ser utilizar para recuperação de uma voçoroca seria o controle da erosão na bacia de captação é o principal objetivo né É o disciplinamento da água superficial e o e as formas que podem ser utilizadas na prática né são práticas mecânicas e vegetativas o tanto a montante como nas laterais da Bossoroca para desviar É o Fluxo da água né impedindo que ela não caia não Mossoró e nesse sentido né os principais sistemas que podem ser utilizados são terraceamentos com canais escoadouros bacia de captação o plantio em nível médio de plantas nível cobertura vegetal com espécies herbáceas instalação de paliçadas de bambu e saco de terra antes da voçoroca implantação de cordões vegetados e aqui são exemplos né de construção de terraços para tentar disciplinar é o fluxo de água e que impedir com que ele não caia não vou sororoca bom então para isso foram construídos os terraços e as bacias de captação de água para diminuir então a água que cai sobre a voçoroca e esses terraços eles podem ser dimensionados né a partir de carácter declividade e do atributo do da característica dos solos então a declividade ela pode ser determinada a partir de equipamentos como o teodolito estação total no caso nível ótico nível de mangueira e nós temos também o nível tipo trapézio nível tipo o pé de galinha que podem ser utilizados clinômetro também que são equipamentos que podem ser utilizados para determinação do declividade depois de realizada a medida do campo o cálculo da declividade Ele é bem simples então declividade é igual ao espaçamento vertical de pedido para o espaçamento horizontal vezes sem Então feito então a determinação do espaçamento vertical a e do espaçamento horizontal nós temos então o valor da da atividade e a declividade é sempre medida no local no sentido de maior declive e e nesse caso Aqui nós temos então o sentido de maior declive a Quina nesse nesse no caso aqui e esse aqui é o sentido de maior declive desse terreno e a determinação do espaçamento vertical e horizontal pode ser feita através das equações propostas por Bertoni é como se faz determinação do espaçamento horizontal e de sua orçamento vertical determinação do espaçamento vertical ela é feita pela equação aqui onde que espaçamento vertical é igual a zero. 45 18x ôca vezes o de elevado a zero 58 X o uso mais manejo dividido por 2 que pareça exemplo aqui nós temos um solo com característica bastante AD losa um latossolo e provavelmente ele será utilizado com uma ele é utilizada com pastagem né e será manejado para preparar mesmo preparo dos terraços uma grade leve uma uma grade um então nós temos que o valor desfasamento vertical = 5. 0 8 metros e o espaçamento horizontal É só dividir o espaçamento vertical pela declividade né vezes sem nós temos então o espaçamento horizontal = 16.

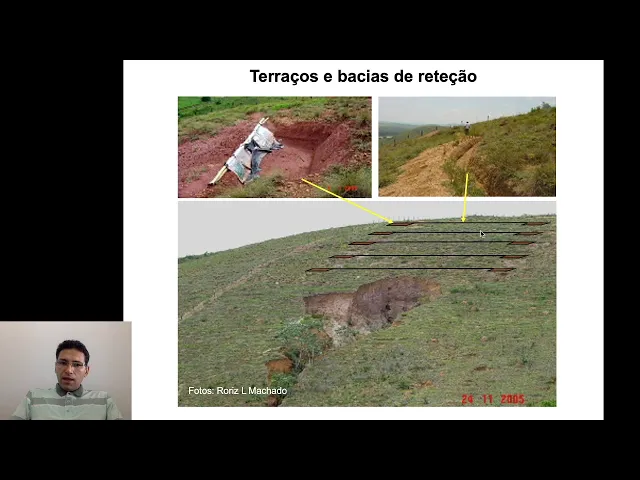

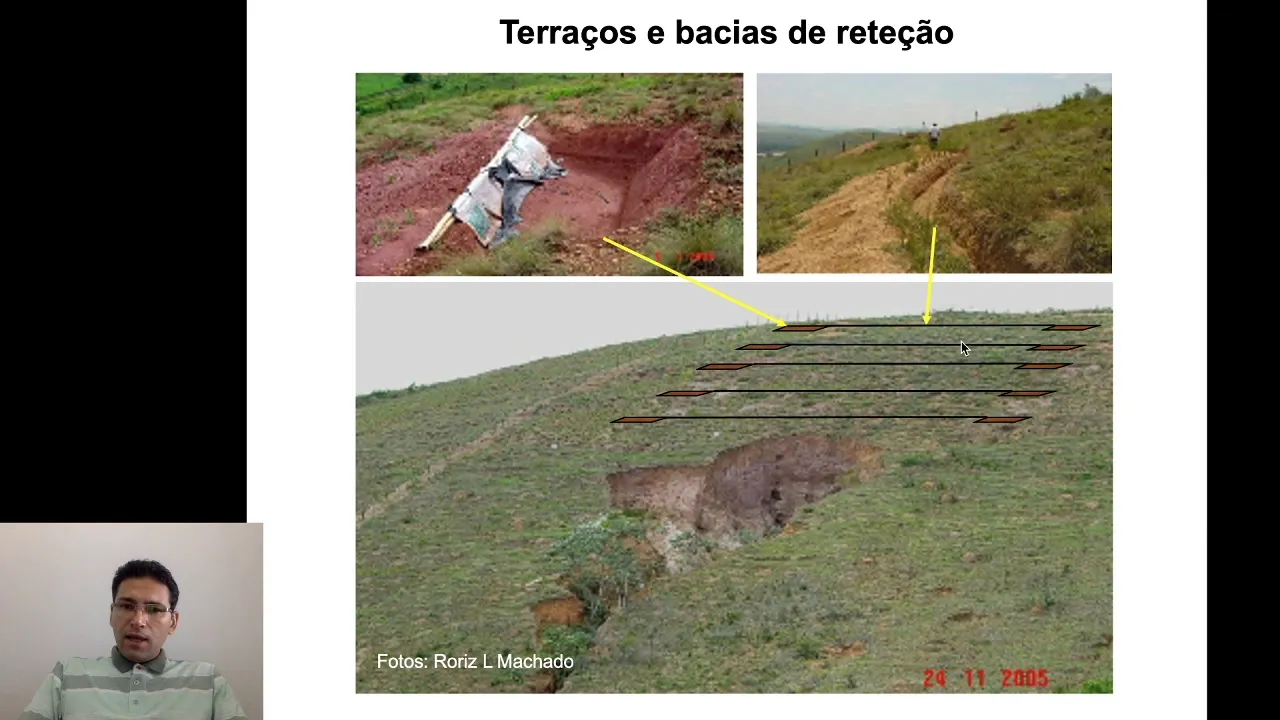

92 metros após então determinar o espaçamento vertical e horizontal podemos Então dimensionar os canais desse terraço e Como assim nós temos uma grande declividade optamos então por fazer terraço com bacias de retenção é de água bom então essas bacias elas servem para acumular então a água nem fazendo com que essa água infiltre no solo e saia de próximo da voz for ok então nós podemos então determinar para como a gente tem então é um terraço e esse terracer é ingrediente né pois a água ela vai cair aqui escorrer até a bacia que vai sair localizado aqui nessa região então nós temos que calcular o tempo de concentração que a água leva para cair aqui e chegar até aqui na bacia então esse tempo de concentração ele é de aproximadamente tem podemos utilizar essa fórmula aqui tempo de concentração é igual a 0,10 195 x l ^ 0. 7 37 e o declive elevado a menos 10 385 substituindo os valores nos encontramos que o tempo de concentração é de aproximadamente um minuto é calculado o tempo de concentração podemos então estimar a intensidade máxima de precipitação então utilizando essa equação aqui para a região dessa voçoroca nós temos que a intensidade máxima = 10. 224, 81x o tempo de recorrência elevado a zero.
187 dividido pelo tempo mais 56 281 elevado a um ponto 149 bom então nós temos que a intensidade máxima = 150, 17 milímetros por hora e após determinar a intensidade máximo podemos então determinar a área da a área transa área da superfície transversal do canal a área da superfície transversal do canal era determinada a partir da vazão máxima nem a vazão máxima igual a área de coleta onde a essa área de coleta seria metade desse comprimento vezes é o espaçamento horizontal então 36x 16. 92 a intensidade máxima que foi calculada no Passo anterior vezes o coeficiente de enxurrada devido às características desse solo né e as características desse solo o coeficiente churrada EA declividade o coeficiente enjoada por esse solo está próximo de zero. Cinco então nós temos que uma a área de coleta de igual a 609, 12 vezes ou a intensidade máxima e q = 150.
17x o coeficiente enxurrada que é igual a zero. 15 / 3. 6 X10 a sexta que é para transformar milímetros para ter para transformar então milímetros pagamento e a velocidade e o segundo né então nós temos que a vazão ela é igual a zero, zero 127 metros cúbicos por segundo calculado a vazão a gente pode então calcular a área transversal onde que a área transversal = a vazão máximo dividido pela velocidade devido às características desses canal nós podemos então adotar um um a velocidade de no máximo 0.
75 Então eu tenho que uma área transversal é igual a zero, zero da vazão máxima né 0,0 127 dividido por 75 eu tenho uma área de superfície transversal de 0. 0 17 metros quadrados e depois de calcular a área de seção transversal Desse Canal podemos calcular então a profundidade né vamos voltar então um canal de base trapezoidal onde que é a fórmula para calcular então a área transversal é igual a base vezes a profundidade mais um talude ver ao quadrado adotando um talude de 1 para 1 então nós também adotando uma base de 10 cm nós temos aí Que a profundidade para esse canal ele é aproximadamente 10 cm de profundidade também tá então tem um canal aí de 10 cm de profundidade e de base de 10 cm por todas percurso aqui E aí e também podemos dimensionar né a bacia de captação nós sabemos que a altura máxima de precipitação é igual a a 84,9 o espaçamento horizontal foi aquele calculada no Passo anterior onde que ele é 16. 92 e o comprimento né que é o comprimento da largura da daquela área E aqui nessa essa descumprimento aqui então elementar de desse l então cumprimento = 36 nós temos então que ia ver o volume máximo de precipitação que a bacia ela tem captar e armazenar por um dia né de 24 horas = 51,7 mil metros cúbicos Vamos Construir uma bacia de forma piramidal né com base maior que com a base menor e anotou para uma base maior sabemos que o volume para esse tipo de bacia é dado por altura dividido por três vezes a base vezes altura ao quadrado mais vazio quadrado mas base raiz quadrada de base mas altura vezes base fecha parentes então adotando uma base de 3 M nós temos uma altura aproximadamente de 2.
8 metros e tô aqui quase quadrado tá também adotamos o talude de 1 para 1 para ficar mais fácil simplificar os cálculos então nós temos aí Que a base da bacia de 3m e altura né a profundidade máxima dessa bacia seria de 2.
