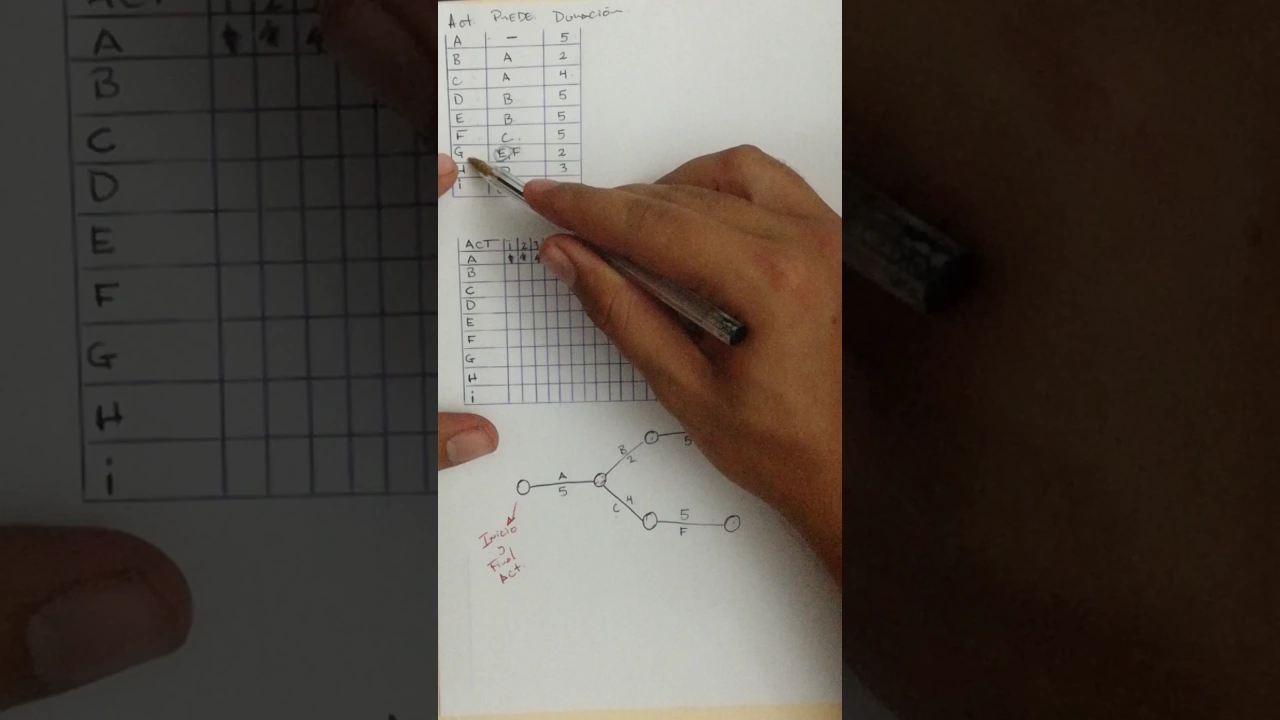

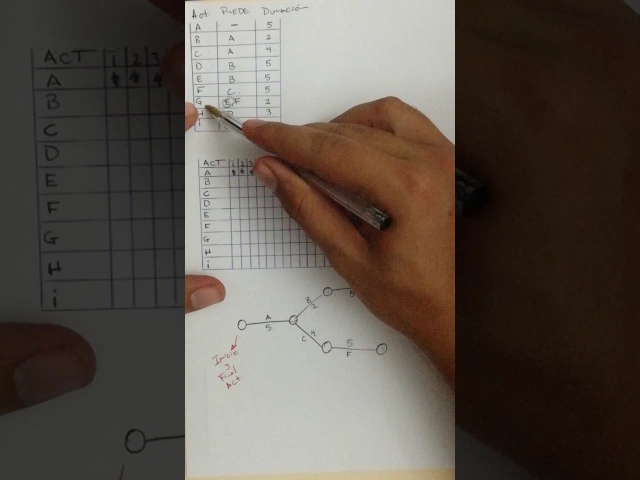

ustedes recordarán que algo similar es como se nos va a presentar el problema Entonces esto que tenemos acá son todas las actividades sus actividades predecesoras y la duración de cada actividad Okay entonces esto son todas las tareas que conlleva realizar el proyecto esto es la duración de cada una de estas actividades Okay entonces por decirle algo la actividad e tiene una ación de cinco este cinco puede ser días semanas horas cualquier unidad de tiempo que usted se le ocurra esas actividades predecesoras Recuerden que son las actividades que tienen que terminar para yo poder Iniciar una

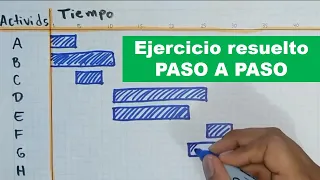

actividad nueva vean esta actividad a la actividad a es la primera actividad lo primero que yo tengo que realizar por eso no existe ninguna actividad predecesora vean ahora la actividad b y la c tienen como actividad predecesora la actividad a es decir yo para iniciar con la actividad B y C yo necesito terminar primero con la a vean la actividad d dice que necesita que termine la actividad B para poder iniciar Okay entonces bajo esa premisa vamos a realizar el diagrama Gante aquí yo ya tenía como la plantilla lista para nada más ir rellenando los
cuadritos que es necesario Recuerden que yo tiro una columna con todas las actividades de mi proyecto y tiro una columna Bueno una serie de columnas que van a representar los días Eh de mi proyecto como tal entonces dice que la actividad a va a durar 5 días entonces yo voy a rellenar cinco cuadritos que representa cada día okay cuando yo termino con la actividad a Puedo iniciar con la actividad B y C ven los predecesores Okay entonces dice que la actividad B va a durar 2 días entonces yo busco dónde fue que terminó la actividad
a encuentro que fue acá Entonces yo tiro estos dos cuadritos los relleno como tal que representan esos dos días lo ven aquí están los dos días que dura la actividad B que inician después de la actividad a de igual manera es la actividad C Me posiciono sobre la actividad c Busco dónde terminó la actividad a y empiezo a rellenar los días correspondientes que va a durar la actividad C que según esto son cu días Okay entonces 1 2 3 4 terminamos con la actividad c vamos con la actividad b e d dice que la actividad
d va a empezar cuando termine la actividad B Busco dónde termina la actividad B me fijo que terminó en El séptimo día Eso quiere decir que la actividad d va a iniciar hasta lo octavo día y dice que lo a partir de acá vamos a rellenar cinco cuadritos Okay cinco casillas que van a representar la duración de mi actividad d la actividad e de igual manera va a empezar cuando termina la B Recuerden que la B había iniciado habían terminado en el día 7 Por ende yo voy a iniciar en el día 8 mi actividad
e de igual manera con 5 días procedemos a rellenar las casillas correspondientes y estaríamos con la actividad e vamos con la actividad F la actividad F va a empezar cuando termine la actividad c busco aquí la actividad c terminó en el noveno día Eso quiere decir que la actividad de F va a iniciar en el día 10 Okay entonces lo marcamos y nos fijamos que la actividad de F va a durar también 5 días Por lo tanto rellenamos los cuadros eh correspondientes vamos con la actividad G la actividad G dice que va a empezar cuando
termine la actividad e y F noten que aquí tenemos dos actividades predecesoras yo no puedo iniciar por ejemplo eh acá por qué Porque no ha terminado mi actividad F si bien terminó la actividad e no ha terminado la actividad F yo necesito que mis dos actividades predecesoras es decir la e y la f hayan terminado para yo poder iniciar por lo tanto la actividad G va a iniciar en el día 15 que es cuando la actividad e y F ya han finalizado una vez que termino la actividad G vengo acá me fijo con la actividad
H que la actividad H tiene como predecesora la actividad d me fijo en la actividad d que terminó en el día 12 es decir acá iniciaríamos la actividad H que va a durar 3 días y ya los marcamos la actividad I ven que la actividad I de igual manera igual que la g tiene dos predecesoras los cuales son la actividad G y la actividad H me fijo Cuándo fue que terminaron estas dos empiezo mi e a mi proceso de rellenar los cuadros correspond entes que van a representar la duración de mi actividad I que son
5 días y aquí estaría eso sería mi diagrama ganta si ustedes se fijan el diagrama o todo el proyecto como tal tuvo una duración de 21 días Okay ahora el diagrama pert va a tener una la siguiente lógica vamos a ver esto se llama nodo este nodo se va a unificar dos cosas se va a unificar el inicio y el final de una actividad Okay entonces ese es el primer nodo esto lo que representa es la actividad a aquí inició la actividad a y aquí terminó la actividad a Okay entonces vean que el nodo tiene
un significado de que inicia y que termin una actividad determinada yo aquí ya terminé mi actividad a lo ven esta Raya que está acá ven que le pongo acá la actividad a dura 5 días Okay entonces de aquí a aquí duramos 5 días Aquí ya terminamos qué es lo que pasa cuando termina la actividad a ven Empiezo con la actividad B y C entonces aquí mismo yo inicio mi actividad b y mi actividad c Okay cuando yo termino estos dos ojo acá terminó mi actividad a y aquí inicia mi actividad B también aquí mismo inicia
mi actividad c aquí terminó mi actividad b y aquí terminó mi actividad c ahora esas Ya las tengo que completas Ahora voy por la actividad d lo ven la actividad d tiene como predecesora la iad B al igual que mi actividad e ven estas dos actividades tienen como predecesoras la actividad B Es decir de Aquí vamos van a nacer otras dos actividades Entonces vamos a hacer una línea que me va a representar la actividad d Vamos a ponerle AC d que va durar 5 días y aquí inició la actividad d y aquí terminó mi actividad
d Okay ahora vean esto no voy a diagramar todavía la actividad e Por qué fíjese que aquí yo la tengo como predecesora voy a darle un necesito tal vez como para que lo vean voy a seguir con la actividad F vean que la actividad de F tiene como predecesora la actividad c Aquí está mi actividad c aquí terminó mi actividad c y aquí va a iniciar mi actividad F vamos a poner acá que esto es mi actividad F y que dura c Okay ahora vean la actividad G va empezar cuando termine la actividad e y
la f vean que la f terminó aquí y yo necesito que la actividad e termine aquí mismo por qué Porque de acá van a serer mi actividad G Okay entonces lo que hago es trazar la actividad e que duró 5 días de esta manera Okay entonces aquí estoy respetando ambos criterios ya una vez que terminó que terminaron las actividades e y f en este punto Yo ya voy a poder iniciar con mi actividad G Okay vean que la actividad G también va a ser predecesora de otra actividad Entonces vamos a mantenerlo ahí de momento voy
a seguir con la actividad H Okay la actividad H tiene como predecesora la actividad d Okay entonces yo lo que hago es trazar mi actividad H acá y esto es mi actividad H que dice que dura 3 días ahora sí me devuelvo un momentito y dice que la actividad G iba a durar o iba a trazarse cuando terminaran esas dos okay termino o trazo mi actividad G por acá y decimos que duró dos días y ahora sí veen que yo ya terminé mi actividad G y mi actividad d y ahora sí puedo iniciar con mi
última actividad que es la actividad I quebró 5 días si se fijan eso tiene e Un inicio y un final ustedes no van a encontrar varios nodos eh Como acá el puro final eso quisiera decir o lo que significaría es que el proceso o el proyecto como tal tuvo varios finales Okay y no tendría nada de lógic eso lo ven ahora Necesitamos trazar lo que se llama la ruta crítica la ruta crítica lo vamos a definir de la siguiente manera ustedes en un proyecto como tal hay algunas actividades que son increíblemente críticas que esas no
tienen ningún chance de que se atrasen Si eso se atrasa el proyecto corre peligro en que fracase son las actividades que yo necesito darle más prioridad Okay entonces yo necesito señalar mediante la ruta crítica Cuáles son esas actividades lo vamos a hacer de la siguiente manera vamos a ir sumando cada actividad la duración de cada actividad desde el inicio hasta el final y después cuando llegamos al final vamos a ir restando hasta llegar al inicio vamos a ver tal vez haciéndolo me me explico un poco mejor vamos a hacerlo con color a fuerza yo necesito
trazar esto esta actividad a forma parte de mi ruta crítica yo no tengo otra forma de iniciar el camino a menos de que haga mi actividad a Ahora sí yo cuando estoy aquí yo ahí sí puedo tener varios caminos para poder terminar mi proyecto por ejemplo puedo venirme por aquí puedo venirme por acá puedo venir acá y aquí terminarlo puedo venirme por acá puedo venirme por acá puedo venirme por acá y aquí lo termino puedo hacer esto bajo acá de acá acá y de acá acá Okay entonces yo necesito saber cuáles son las actividades que
son eh las principales o las más críticas las que tenemos que darle más prioridad Entonces yo cuando inicio voy a ir sumando es decir aquí he durado 5 días vamos a suponer de que vamos a subir por el camino B si aquí tengo 5 días y la actividad B me consume dos días Cuántos días voy a tener acá obviamente siete Tengo 7 días voy a seguir caminando para acá por la actividad d 7 más 5 días que dura mi actividad d serían 12 12 + 3 de la actividad H serían 15 15 + 5 serían
20 Okay si yo tomo esta esta ruta me dice que yo tardaría 20 días vamos a dejarlo hasta al momento de igual manera subamos por acá llevo 5 días subo acá llevo 7 días Voy a bajar por acá si bajo por acá dice que voy a consumir 5 días acá serían 12 Entonces tengo 12 12 + 2 serían 14 y 14 + 5 de mi actividad I serían 19 Ahora voy por el otro camino entonces tenía los cinco de mi primera actividad bajo por mi actividad c aquí llevaría 9 días por los cuatro que le
sumo a los cinco que yo Ya llevaba de mi actividad da Tengo estos nueve estos 9 días le tengo que sumar los cinco que me consume la actividad F 9 + 5 serían 14 llevo 14 días hasta el momento 14 y 2s días de mi actividad G serían 16 16 + 5 de mi último actividad sería 21 Okay entonces vean que yo tengo tres posibles eh cantidad de días que yo puedo terminar el proyecto supuestamente yo voy a escoger siempre absolutamente siempre la cantidad de días que me de mayor que sería 21 Okay eso sería
ahora parte del proceso de la ruta crítica es devolverme por eh los diversos caminos entonces 21 ahora en vez de sumar Perdón ahora en vez de sumar yo voy ir restando me voy a devolver hasta el inicio y voy a ir restando entonces yo tengo 21 - 5 16 verdad 16 - 2 14 14 - 5 9 9 - 4 5 5 - 5 cer y esto que tengo acá sería mi ruta crítica es decir las actividades a c f g y la actividad I van a ser mi ruta crítica también necesito que vean que
este 21 que esta ruta crítica coincide con la duración de mi ganta Okay Espero que les haya quedado un poquito más claro el ejemplo e de igual manera el jueves si Dios lo permite podemos hacer otros ejemplos con el objetivo de que todo quede más claro bueno que estén bien
