e aí o olá pessoal professor elias mais um vídeo aí para o canal neste vídeo vou falar sobre um circuito eletro-hidráulico vou falar que ela do circuito de comando hoje eu vou falar aqui do circuito eletro-hidráulico circuito físico né você cuide físico aqui na verdade isso aqui também é um circuito eletro-hidráulico porque tem uma solenoide aqui é vamos aí não vou cobrir isso daqui eu quero nesse momento atenção só aqui ou não nas operações para a gente entender quais são as operações que se clique vai fazer antes de falar de diagrama aqui temos o botão
liga eu liguei o botão tá vendo a voz ou cilindro bateu no fim de curso o cilindro recuou novamente avançou bateu físicos recuou aqui ó se você observar aqui ó fica de olho aqui na y um quando eu energizou a solenoide avançou o cilindro quando tira a energia da solenoide o centro recua e se a característica desta válvula isso aqui é uma eletroválvula hidráulica é característica dela energizada faz o senhor não avançar desenergizado faz isso indo record no final do vídeo eu vou deixar o link se você quiser entender mais sobre eletroválvula eu tenho uma
outra um outro vídeo aí nunca no canal que explica melhor mas fica mais detalhado então aqui ó beleza então novamente liga aí posso desligar-se do fim do ciclo tá vendo ó liguei eu posso interromper com botão de liga ou não condição de teste interromper manualmente essa operação de fazer manualmente é tome cuidado só faça isso se tiver plena convicção de qual é o resultado que vai dar no circuito então liguei ou desligo por aqui ou desligo pelo fim de curso ou seja ou desligo antes de terminar operação por quando terminar a operação prefeito vamos agora

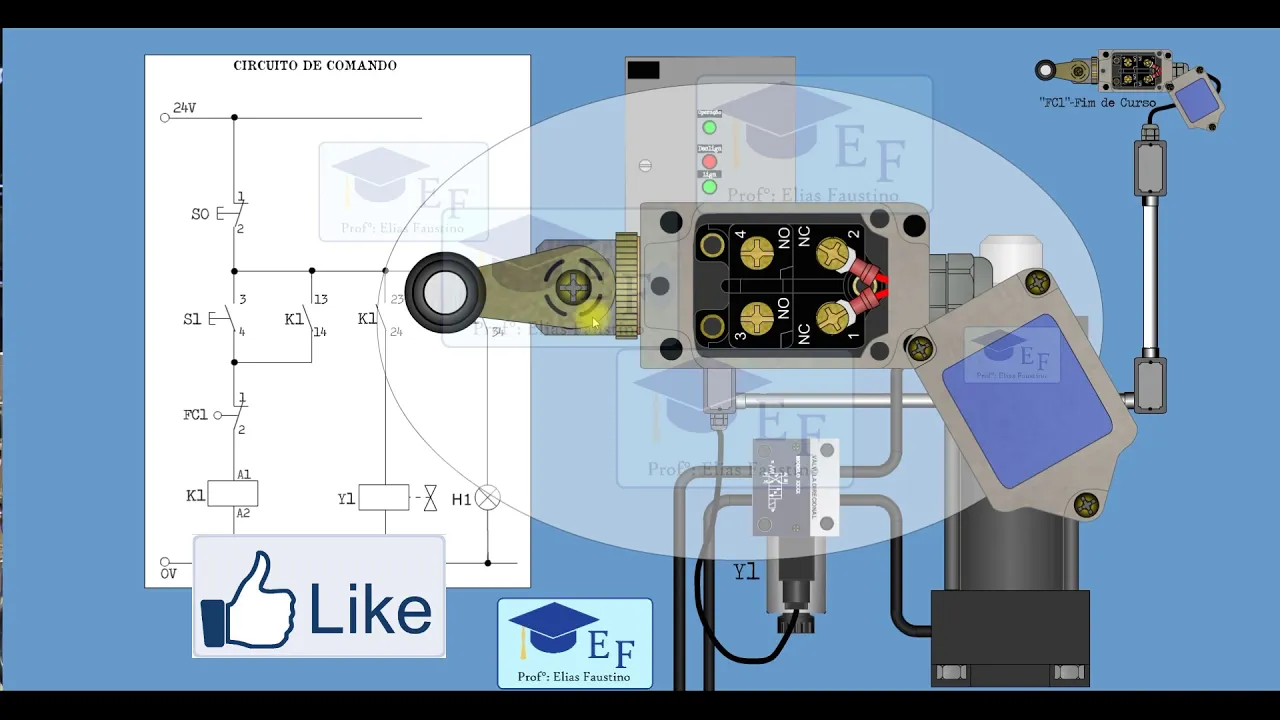

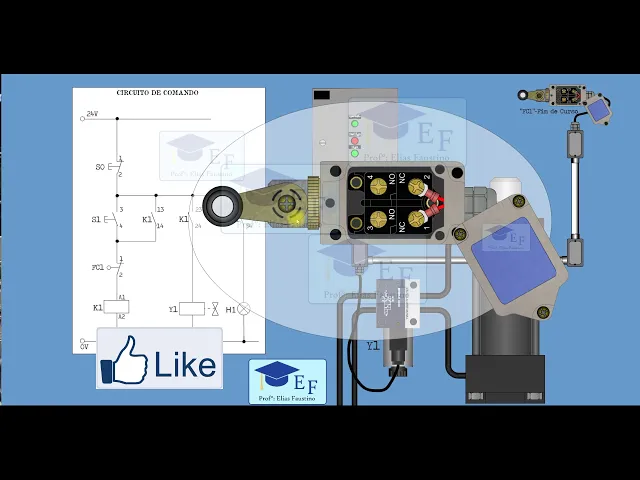

falar sobre o circuito temos aqui ó o seu tinha aqui é o circuito comando lembrando que quando você vai utilizar um contator para eletro-hidráulica ou o relé né são se for contato é um contator auxiliar não são contatores que não ligam motores né só tem contatos de comandos não há necessidade de ter o seu um contator de potência bom então vamos lá tá ok quando eu ligo o quando eu aperto aqui o botão avanço cilindro bate no fim de curso não é desliga eletroválvula e o segredo recua novamente lá tá certo agora fica de olho
aqui ó tá vendo aqui ó apertei lá bateu no fim de curso só abreu vendo esse fim de curso só aqui ó eu tenho contato aqui ó 12 que é o fechado é um contato fechado quando você aciona o fim de curso ele abre esse contato aqui que é o mesmo que esse daqui ó tá bom então vamos lá então ele vai cortando aqui a bobina vamos entender como é que funciona quando eu aperto aqui o botão eu energia energia sou a bobina né você vê a energia passa aqui ó até a bobina e a
bobina faz o que fecha seus contatos fashion o 13 e 14 o carro 13 14 o kauan 23 24 k u 33/34 e o 13 14 é o contato de selo contato de selo é o contato que vai manter a bobina ligada alto a mesada né alto energizado quando você tirar o dedo do botão então esse aqui que é responsável fecha isso daqui que liga a solenoide y1 que vai fazer a operação na válvula é isso vai como tá a válvula ó e vai fechar o 33/34 que liga o sinalizador né que tá aqui ó
e vai dizer para o painel para o operador deve estar em operação leva você pessoalmente né uma maneira visual e você identificar se o painel está em operação tá se o a planta está em operação beleza então novamente olá em abril aqui perfeito porque bateu no fim de curso olá toda vez que eu bato também não fica de olho aqui ó possa acionar manualmente lá ele abre aqui se a bobina está energizada corta a energia se coça energia derrubar esse esse esse este é o selo que manter a própria bobina ligada esse derruba a soledad
y que vai fazer o cilindro re4 e esse daqui que vai apagar a lâmpada de sinalização a beleza é isso daí muito obrigado e até a próxima e deixa o like e se inscreva no canal
