Olá meu nome é Eduardo e essa é a primeira aula do curso descomplicando o scg vou falar sobre posicionamento dos eletrodos no paciente vou começar pelas derivações frontais ou derivação dos membros para isso vou desenhar um coro rapidinho aqui e vou demonstrar os eletrodos Então como funciona a gente tem quatro eletrodos das derivações frontais esse daqui é o padrão de cores Europeu também tem o padrão de cores americano que eu vou abordar mas eu preferi começar pelo europeu que é o mais comum de se ver pelo menos é o que eu mais vejo a diferença
primária é que no americano tem branco em vez do amarelo e a posição deles também muda o primeiro que a gente vai pegar é o vermelho a gente vai colocá-lo no punho direito do paciente ou no braço direito do paciente depende do acesso que a gente tem a ele se ele tá no leito ou não que for mais conveniente para poder decorar as cores a gente pode pensar que é uma partida contra Alemanha Brasil contra Alemanha então de um lado seria o vermelho e o preto da Alemanha seria um lado direito e do outro lado
verde amarelo do Brasil Então desse outro lado a gente escolheria o amarelo como o braço esquerdo perto do peito e o verde que é o último que sobrou a gente colocaria na perna esquerda então vermelho Preto amarelo verde esse daqui é o padrão europeu para se posicionar os eletrodos agora vou falar muito brevemente do padrão americano a principal diferença que a gente tem que chamar aqui atenção do padrão europeu para americano é que o americano em vez de ter a cor amarela tem essa cor branca as outras cores são iguais mas a posição onde a
gente coloca muda bastante primeira grande diferença é que agora a gente vai colocar em vez de pensar num jogo entre times a gente vai pensar em motorista bom o vermelho ele vai no pé do freio vermelho de parar pela lógica o verde vai no acelerador agora as mãos tem que pensar no motorista dirigindo o braço direito dele não vai pegar a Sol então fica branco o braço esquerdo dele vai pegar sol então vai ficar preto então o preto vai no braço que pega sol que é o esquerdo e o branco que é o braço que
não pega sol vai no outro braço no direito é basicamente isso agora eu vou falar um pouco sobre as derivações precordiais e Onde posicionar os eletrodos primeira coisa que a gente precisa fazer é relembrar a anatomia do tórax o que a gente usa como ponto de referência é o Manú o corpo do externo e o processo chif mas principalmente a junção entre o Manú corpo externo no ângulo mano external para identificar o segundo espaço intercostal a partir disso nós vamos contar segundo terceiro quarto espaço intercostal usando os dedos e no quarto espaço intercostal bem próximo
da borda external a gente vai colocar a derivação v1 no lado imediatamente oposto nós vamos colocar a derivação V2 a derivação V3 ela não tem um lugar exato para ser colocado mas a v4 tem então a gente vai traçar uma linha na clavícula do paciente e na linha M clavicular A gente vai colocar v4 então outra coisa importante enquanto v1 e V2 estavam no ter no quarto espaço intercostal v4 vai tá no quinto então lembra que V3 eu falei que não tinha o lugar exato mas agora a gente que tem V2 e v4 a gente

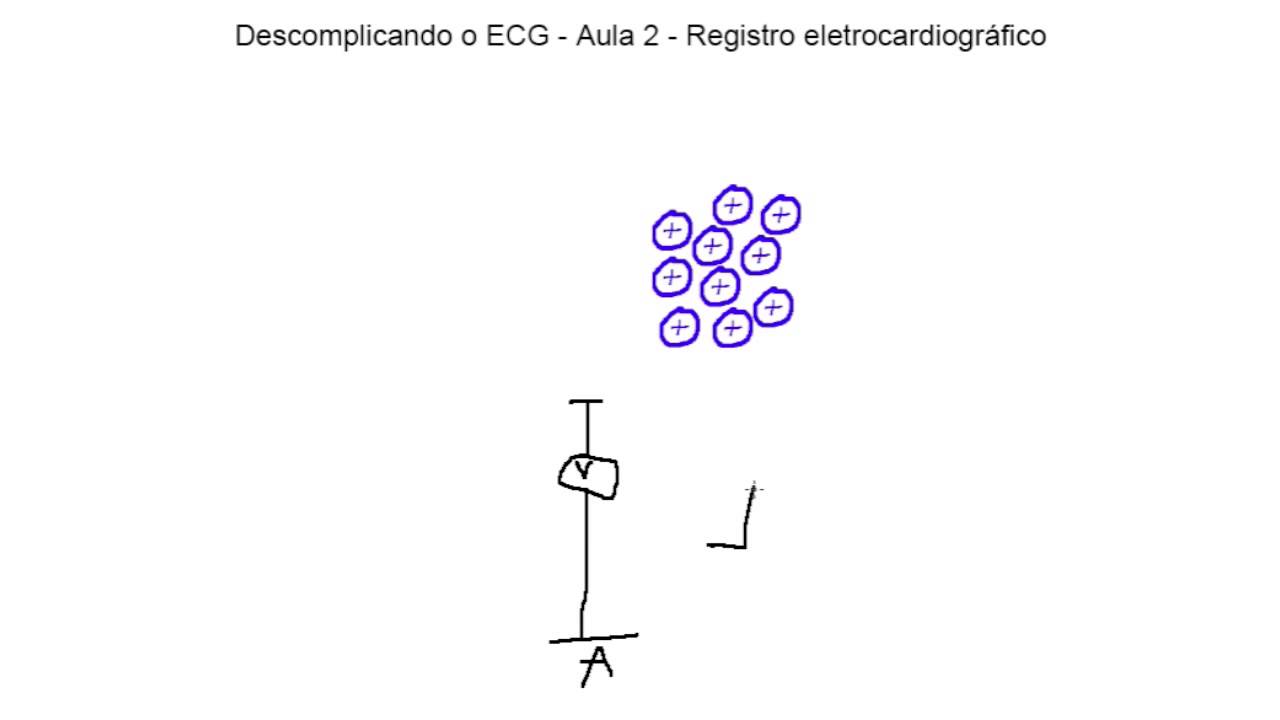

sabe que V3 fica entre os dois então continuando no quinto espaço intercostal agora na linha axilar anterior a gente vai colocar V5 pra gente visualizar melhor essa questão das Linhas axilares a gente precisa ver uma visão lateral do corpo então aqui a gente tem a linha axelar anterior a média e a posterior a gente viu que V5 fica na linha axelar anterior e V6 vai ficar na linha axilar média do todas no quinto espaço intercostal com isso a gente conseguiu colocar as derivações no lugares certos a próxima aula eu vou explicar como que o Eletro
faz para registrar as contrações cardíacas e as despolarizações até a próxima
