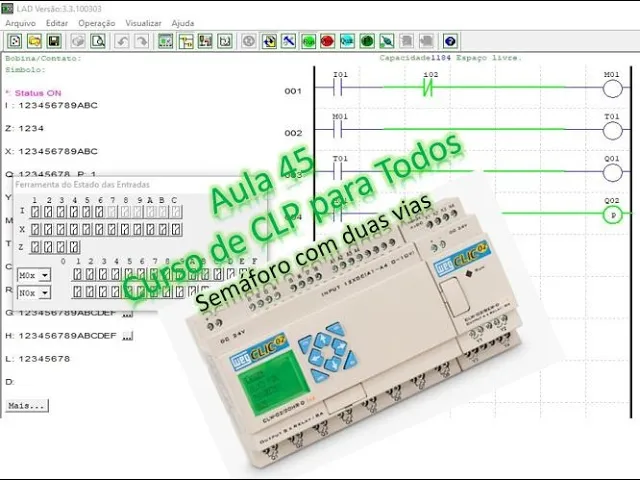

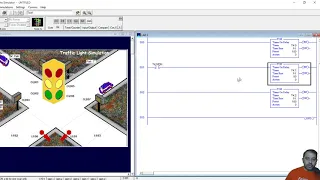

E aí [Música] E aí e lá PSOL bem-vindos ao canal turbando elétrico nome é Fernando estamos aqui para mais um vídeo hoje o vídeo a gente vai fazer já está com a plataforma aberta exercício que a gente teve de temporizadores com semáforo certo então era um exercício de semáforo simples os quem vai fazer a gente vai corporal mais uma via nesse semáforo certo então a gente já está aberta aqui com o nosso circuito da semana passada né o nosso programa não circuito programa pessoal antes da gente começar aí implementar ele mais eu peço para vocês
e não são inscrito se inscreva no canal e Ative o Sininho pessoal por isso no YouTube ele consegue dimensionar diversificar mais seguinte para mais pessoas distribuir para mais pessoas e com isso a gente começa a crescer o nosso conteúdo começa ir para mais pessoas e isso ajuda tanto o nosso eu sei quantas pessoas que estão iniciando nessa Maravilha que é a automação certo então vamos lá pessoal é nosso nosso programa da aula passada né já está funcionando então a gente tem uma lâmpada vermelha uma lâmpada verde e uma lâmpada amarela semáforo vermelho verde e amarelo
certo então vamos colocar ele para funcionar a gente fez uma sequência aqui com os temporizadores né então a leciona vermelho a virgem por um período de tempo o amarelo daí né É Vai nessa sequência e fica infinitamente até que venha ser a desligar quem o botão de desliga certo então e seja um dia explicou na aula passada quem não assistiu deixar o Card Zinho aqui para vocês então ali que não vai falar sobre esse e tem aqui a gente vai falar sobre o que a gente vai fazer para frente o que que precisaria ser feito
aqui pessoal a gente precisa sincronizar essas saídas com as saídas do outro semáforo então Digamos que enquanto esse vermelho estiver aceso que é da primeira vez Vamos ver que essa aqui é a nossa primeira via certo então o vermelho da primeira via estiver aceso vai ter que acender o verde da segunda via por um período de tempo após o acender da segunda via passa para o amarelo o número do tempo e quando contar esse tempo a soma desses dois tempo esse vermelho ele passa para verde nessa via e a outra via do Amarelo ele passa
para vermelho enquanto esse vermelho da outra via estiver aceso fico Verde por um período de tempo Passo para amarelo e muda para o vermelho novamente e se muda para o verde e isso fica num ciclo contínuo certo só que agora com duas linhas só que bem simples A gente é só a gente Inter trava as saídas e colocar um tempo que ele bata bem certinho como vermelho tiver de uma via aceso a outra via vai estar o mesmo período de tempo que o vermelho estiver aceso a outra via mas entendeu verde e depois o amarelo
ouro amarelo desligar essa via vai para o verde essa vai para o vermelho é o mesmo tempo que esse vermelho está aceso Vai acender esse Verde passa para o amarelo quando Amarelo mudar para o vermelho e segunda para o verde e assim por diante pessoal é bem simples essa lógica aqui é só a gente acertar a lógica na programação certo vamos ver isso na tela do nosso computador vamos ver como é que a gente pode vir pode estar fazendo né Vamos ter Stop meses top nos cocaína e só então nós temos que fazer com que
o tempo e é Bata bem certinho na nossa sincronização das lâmpadas então que dia que vai ter que fazer esses dois tempos aqui o tempo dois o tempo Três ele a soma deles tem que ser igual a esse tempo aqui para dar certo que a gente vai fazer então o que a gente tem que fazer agora o nosso próximo passo seria colocar o mesmo valor é desse temporizador aqui a soma desses aqui então a soma desses dá certo e o nosso tempo um acerto beleza vamos ver e aqui para baixo agora bom então a gente
vai ter que ir utilizar é mais saídas netos só então aqui a gente vai achar um modelo de CLP com mais saídas o exemplo da aula passada ele tinha o modelo aonde a gente tinha só 4 saídas certo aqui gente vai utilizar 6 saídas bom então a gente vai pegar o modelo aula passagem que tá utilizando esse modelo aqui né então a gente tem seis entradas e 4 saída pessoal gente teve uma aula no curso aonde a gente explica como que a gente seleciona o modelo série B aqui pela plataforma a gente consegue visualizar que
ele tem várias informações é para gente estar verificando mas digamos do chão-de-fábrica ver se não está não tem acesso a plataforma você pode estar procurando no manual né Então nesse vídeo a gente explica como que o que que é cada item desse né E hoje no nosso projeto aqui a gente vai ter que ter uns ele tem um pouquinho com mais saídas as entradas vai ser só uma entrar utilizar mas saídas tem que ser mais né então a gente vai utilizar esse carinha aqui ó cfw 02 20hr de que quer dizer o que que a
gente tem 20 pontos de entradas e saídas estão que vai ter há 8 digitais e 8 saídas a relé da incorporando mais essas quatro analógicas ele dá os 20 pontos de entrada e saída certo mas isso aí a gente viu na aula passada então a gente não vai falar disso agora mas agora a gente tem oito saídas e a gente vai utilizar três em uma via do semáforo e mais três em outra via né então vamos lá então para que esse ciclismo funciona a gente tem que que tem acontecer a próxima linha om-1 tem que
estar acionado que é o nosso cinco aqui não é para-sol então quando o liga for acionado o m um vai ficar selado vai ficar acionado até que desligue Então a nossa o nosso segundo semáforo aqui também só vai poder estacionado com um do M1 estiver acionado e quem Vai comandar em toda essa lógica pessoal do segundo semáforo nessa loja que a gente vai fazer a gente vai fazer com que o que um ele ele faça toda a lógica do nosso semáforo certo então vamos aqui ó e um bom então quando que um tiver ligado tem
que ter que ter ligado que uma vermelho certo tem que ligar o verde e por sequência o amarelo é perto então no Zap Então eu tenho que acionar como que eu Verde vai acionar menos tempo que o vermelho do que um aqui eu vou ter que colocar um tempo né então a gente já está usando até o tempo Três tão que a gente vai utilizar o Tempo 4 e esse tempo quatro ele tem que ser de 5 segundos certo Olá pessoal o que que tem que acontecer agora e acionou o vermelho começa a contar o
tempo enquanto Esse tempo tá contando tem que me acionar e tem que me acionar a saída o quarto O que é o nosso ver certo só que esse quatro vai ficar acionado pelo período de tempo que esse temporizador estiver a não estivesse o lado estiver com todo tempo então a gente vai colocar um tempo quatro aqui normalmente fechado porque quando esse tempo quatro acionar vai desligar esse aqui e por consequência O que que a gente tem que fazer que o tempo quatro quando ele acionar ele nos acione uma outra saída que seria o amarelo certo
então vamos analisar primeira essa lógica aqui o nosso sistema está ligado quando o vermelho estiver ligado vai começar a contar o tempo enquanto esse tempo estiver e contando vai acionar o verde do outro semáforo então o vermelho estacionado estacionado Verde conta um período de tempo esse período tem um pouquinho Esse é o período de tempo que eu ver tentar acionado cinco quando esse período de tempo passar vai desligar o verde pelo contato fechado aqui e pelo Inter travamento aqui desses dois contatos desliga o verde e e nos liga o amarelo a saída assim que eu
Amarelo A gente já vai editar eles para ficar mais fácil a beleza o sol até aqui beleza então acredito que é mais ou menos isso aí porque a gente tem que fazer agora também é aqui estamos aqui em mim E aí E aí a culpa é Olá tudo bem pessoal essa linha aqui ó o que que tem que acontecer quando esse vermelho estiver acionado o vermelho da lua do outro semáforo vai estar desligado vai estar acionado o verde por um período de tempo e o amarelo o norelo desligar e vai desligar esse vermelho aqui certo
que que vai acontecer se eu botar um fechado aqui eu posso fazer acionar uma outra saída O que é o nosso vermelho do outro lado o primeiro então quando você vermelha acionar a hora que a gente liga o sistema Esse vermelho aciona Esse vermelho acionando vai acionar o verde por um período de tempo contado pelo tempo quatro o vermelho estacionado ainda passa 5 segundos no nosso exemplo aqui Desliga a sono temporizador né a contagem dele é concluída ele com muitos contatos o contato fechado abri desligando e quatro que o nosso verde o contato aberto fecha
ligando o nosso Amarelo bom então ele contou 5 segundos Mas como que eu sei se aqui não tem tempo mas ele está sendo contado pelo tempo de sete segundos aqui então se eu contar cinco aqui aqui vai ter sete a soma dos dois vai dar certo que vai dar dois então aproximadamente é E aí pessoal enquanto isso acontece o vermelho está aceso ou no vermelho apaga ele pelo Inter travamento do que um e ele vai acionar o vermelho da outra rua da o outro semáforo vermelho enquanto esse vermelho estiver acionado vai acionar o verde se
você masha um passo não amarelo do Semáforo quando o amarelo desligar vai ligar esse vermelho e vai e vai desligar esse tranquilo é só Então essa é a lógica vamos editar aqui melhores essas saídas para gente ver ele funcionando na simulação o eu lembro como é que digita pessoal temos uma aula falando sobre isso vou deixar o Card Zinho para vocês também para quem tem dúvida né pode dar uma visualizada tem não tem dúvida a gente segue a gente a gente vai para frente a gente vai editar qual o tipo de elemento de vai ditar
e entrada x entrada a gente vai editar o que já temos algumas edições aqui vão fazer diferente Vermelho 1 e vamo colocar ter me ver um estranho né pra um colocar só a BM 1 nós vamos colocar o verde um seria o semáforo um beleza e o amarelo um a saída quatro aqui por sequência ele é o nosso Verde o verde dois pela sequência que o nosso [Música] amarelo amarelo do os e o nosso que seis é Uberlândia 12 tranquilo vamos ver se isso tem coerência o que um Q2 Q3 q4 Q5 e seis vermelho
um verde e um amarelo um Então esse é o nosso semáforo um semáforo parou se machucar ou esse é o nosso semáforo 2 Verde a vermelho verde e amarelo Tranquilo então pessoal vamos para simulação e a simulação a gente vai deixar aqui essa parte de cima que a gente vai deixar ela escondida pra gente visualizar que a sequência das lojas lembre pessoal que eu falei numa aula para vocês a simulação ela tem um delay grande então às vezes a lâmpada elas vão acender numa frequência menor só que se a gente botar na prática a gente
vai fazer uma vídeo aula aqui se a gente com está tentando conseguir um um clique maior Ou uma expansão a gente vai fazer um semáforo aqui duas vias para vocês verem aqui na prática ele muda instantaneamente mas na na simulação ele tem delay pessoal então vocês vão ver que aqui as vermelha acendeu depois acender esse e assim por diante vamos simular então para ver né vermelho verde com dois perder tempo vamos lá para o amarelo o vermelho continua ou a Maria Olá ligou o vermelho eo verde da outra via roubaram Amarelo vai mudar para o
verde e para o vermelho então ele fica nessa sequência pessoal o vermelho de uma de uma via acesa a outra via tá verde passa o amarelo quando Amarelo desliga o vermelho dessa rua pula o verde e esse fica vermelho vermelho verde quando um tempo amarelo vermelho verde amarelo vermelho verde amarelo vermelho verde e assim por diante ele fica sem durante esse ciclo digamos assim infinito como se fosse infinito Até que a gente possa vir aqui no nosso botão de desliga desligar o semáforo se instalou na aula passada que a gente ia fazer uma e em
semáforo duplo com um botão para uma faixa de pedestre guia incorporar aqui na nossa lógica de programação nossa imaginação é mas eu vou fazer o seguinte eu vou deixar esse desafio para vocês fazerem e trazerem essa solução é pessoalmente para vocês pessoal para frente a gente vai fazer daí beleza mas esse desafio e fica para vocês Eu sempre gosto de dizer assim pessoal tudo que vocês estão aprendendo aqui às vezes é tem pessoas que já viram pode ser maçante mas sempre é tem algo a mais que você pode tirar né uma lógica dessas eles podem
te ajudar para você resolver uma lógica de em algum outro processo a beleza pessoal espero que esse vídeo tenha ajudado vocês continuem nos assistindo nos prestigiando é se inscreva no canal ajudem compartilhem pessoal a gente vai estar cada vez trazendo mais aulas de estar postando toda semana aula às vezes acontece algum problema que a gente não consegue postar numa numa semana aula mas a gente sempre está postando regularmente curso do CLP ele está ainda na prática a na teoria a gente está bastante na simulação mas a gente já está preparando aulas para fazer ele na
prática vocês não vão fazer na prática mas online né a gente vai ser o CP vai alugar o série B pelo computador gente vai Essas exemplificações aqui que a gente consegui fazer um CLP gente vai fazer devido ao limite do CLP né Olá pessoal Fiquem todos com Deus Aproveite em estúdio e a gente se vê na próxima aula vai
