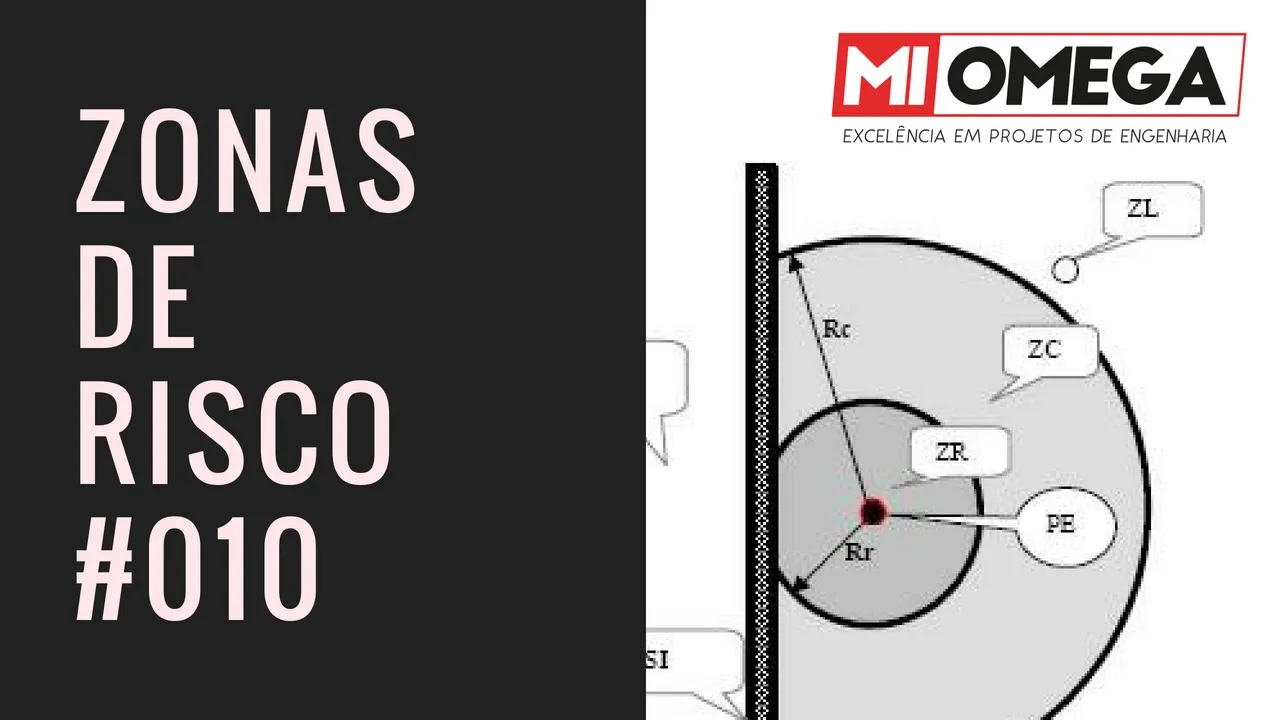

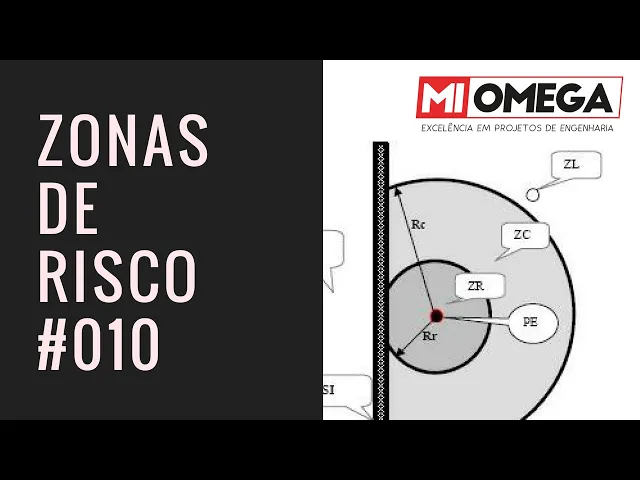

olá eu sou engenheiro joão cunha especialista em instalações elétricas e hoje eu quero falar com vocês sobre os riscos elétricos sobre a zonas de risco que foram estabelecidas na nr 10 de 2004 a nr 10 definiu zona livre zona controlada em zonas de risco como regiões no espaço em torno de uma parte energizada não segregada então ela definiu junto com a zonas qual é a distância para cada nível de tensão então a gente tem essa figurinha onde a gente vê a zona de risco a zona controlada ea zona livre no ar e temos essa outra
figurinha que ela mostra a zona de risco a zona controlada ea zona livre agora com uma insenção de uma superfície isolante a zona livre está definido aqui com essa região no espaço a zona controlada a definir que é uma zona restrita a trabalhadores autorizados ea zona de risco uma zona restrita trabalhadores autorizado com adoção de técnicas instrumentos e equipamentos apropriados ao trabalho olhar para essa figura e tentar entender alguma coisa o entendimento pode não ser correto a gente precisa ver essa figura dentro de toda a nr a figura ou pode e deve ser vista de
uma forma isolada então nós temos que ver essa figura por exemplo com as distâncias então nós temos um raio da zona de risco que é o raio que delimita a zona de risco na zona controlada e ohio que delimita a zona controlada da zona livre mas também nós temos que ver a definição de zonas no glossário porque essa definição vai clarear a figura essa definição vai jogar uma luz nova nessas figuras então veja a definição número 30 no glossário da nr-10 é sobre zonas de risco ela fala que é um entorno de parte condutora energizada
não sem empregada se a gente for lá na definição de segregado ela vai falar que equipamentos agregado é um equipamento é protegido por um vôo ou barreira então se não está protegido por envolve com barreira é não ser agregado e conseqüentemente um erro maior barra energizada que está dentro do painel e esse painel por exemplo e p-54 empenho 42 dp é esse painel está segregando aba realizando portanto fora desse painel não é a zona de risco não é zona controlada a zona livre da zona controlada vamos ver depois então veja é o entorno de uma
parte condutora energizada não segregada acessível essa palavra é muito importante não quer dizer que a zona ela precisa ser acessada mas ela precisa ter a capacidade de ser acessada o termo acessível que dizer a capacidade a potência a possibilidade de ser acessados então se não se não tiver nenhuma restrição nenhuma barreira impedindo esse acesso à zona é acessível então veja é e se essa palavra talvez seja a palavra mais importante para a gente entender o que é uma zona de risco é uma zona controlada então ela fala que é acessível ou seja com possibilidade de
acesso inclusive acidentalmente e aí de dimensões estabelecidas de acordo com o nível de tensão nós vimos isso na figura anterior né quando a gente viu é é as tensões ea zona de risco para cada um delas é cuja aproximação só é permitida por profissionais autorizados e com a adoção de técnicas instrumentos apropriados ou trabalho a zona controlada é o entorno da parte condutor energizada veja que tem o mesmo sentido têm a mesma frase não sendo negada a agora ela fala acessível só acessível com possibilidade de acesso se existia a possibilidade de acesso seja ela acidental
ou intencional a zona controlada então veja é acessível se tiver possibilidade de acesso nós estamos na zona controlada de dimensões estabelecidas de acordo com o nível de tensão e cuja aproximação só é permitido por profissionais autorizados então essa é a definição da zona controlada e da zona de risco na zona livre ela sai por extensão ela está fora da zona controlada eu tanto a a zona livre não é necessário é definir se ela sair por extensão então veja é nosso exame entender agora quando um trabalhador pode entrar na zona controlado na zona de risco então
esta palavra é a palavra fundamental veja a nr 10 não trouxe o conceito de zona de trabalho da ele 50 110 mas esse conceito existe veja s a gente definir que zonas de trabalho é toda aquela região no espaço que o trabalhador precisa circular para realizar sua atividade ou seja que ele circula sem nenhuma restrição seja pra pegar uma ferramenta seja pra fazer um gesto pra fazer um trabalho ou seja a região a zona de trabalho é toda aquela região do espaço aonde o trabalhador circula onde o trabalhador se movimenta e portanto têm a possibilidade
de acessar alguma coisa através do seu movimento a zona de trabalho é estendida pelo delas ferramentas que as ferramentas da seleção condutoras então esse a gente definir zonas de trabalho assim como em 50 110 definiu fica muito fácil da gente entender o que é um trabalho desenergizado um trabalho em proximidade é um trabalho energizado veja o trabalho ele é considerado desenergizado se a zona de trabalho fica fora da zona controlada por exemplo se toda a região que o trabalhador ocupa para realizar o seu trabalho não tiver nenhuma zona controlada todos os elementos contra o energizados
estão fora dessa zona portanto esse chamado um trabalho de ler usando como é que a gente pode verificar se é verdade isso não é um devaneio se nós formos olhar a definição de desenergizar ação sem espaço na seleção o quinto passo é instalar proteção e nós estamos falando de proteção por exemplo isolação dos elementos energizados existentes na zona controlada então ela deixa claro que se eu tiver algum elemento energizado na zona controlada se algum elemento energizado tiver uma distância total da zona de trabalho que puder configurar a zona controlada eu preciso proteger seus elementos então
veja que ela deixa claro que o trabalho de energizar dado é o trabalho na zona livre depois nós temos uma definição na nr 10 de trabalho em proximidade o trabalho de proximidade é aquele que a zona de trabalho ela tem uma interseção com a zona controlada ou seja todos o meu trabalho entra na zona controlada e como é que eu vejo isso veja no próprio glossário de r 10 ela define o que é um trabalho de proximidade é o trabalho durante o qual um trabalhador pode entrar na zona controlada veja é um trabalho durante o
qual um trabalhador pode veja aqui de novo o sentido de impossibilidade o trabalhador pode entrar na zona controlada ainda que seja como a parte do seu corpo bom com extensões condutoras representadas por materiais ferramentas do equipamento que manipule então veja o trabalho em proximidade aquele trabalho que o trabalhador pode entrar na zona controlada e esse trabalho de proximidade é muito importante que fique claro isso que r10 trata desses dois assuntos ele pode ser um trabalho eletro contra mas não elétrico então vídeo eu posso fazer um trabalho de manutenção num painel ou posso fazer um trabalho
na rede da concessionária que um trabalho eletro ou posso fazer um trabalho não elétrico por exemplo uma pintura na fachada uma poda de árvore e isso é um trabalho não elétrico mas que pode ser um trabalho de proximidade tanto eu entro na zona controlada é preciso ficar claro isso que o trabalho in proximidade pode ser um trabalho elétrico não é e por fim nós temos o trabalho energizado o trabalho é energizado é aquele trabalho no qual o trabalhador entra na zona de risco ainda que seja uma parte do seu corpo tal veja que a norma
ela deixa isso muito claro quando ela fala que a condução de técnicas e instrumentos apropriados que que instrumento é esse é são o equipamento solados são isolantes por exemplo ipi luva é a ferramenta tem que ser isolada para entrar os londrinos na zona de risco porque é que a zona de risco ela tem uma possibilidade de ter uma descarga disruptiva então o trabalho energizado é aquele trabalho em que o trabalhador entra na zona de risco veja é se a gente pegar o item trabalho energizar em alta tensão a nr 10 vai falar que o trabalho
é energizar em alta tensão é aquele trabalho em que o trabalhador pode entrar na zona controlada na zona de risco então ela faz aí uma pequena confusão entre esses dois conceitos né eu não vejo nenhum problema sério é só um problema de tecnologia está porque é ela mesmo define o trabalho de proximidade como sendo o trabalho em uma zona controlada então a gente pode ver com o trabalho de proximidade como um trabalho que é feito energizar na zona controlada só o brasil tem isso os outros países não têm isso eu trabalhei energizado e é em
proximidade veja que se a gente pegar a n 50 110 o que nós chamamos no brasil de zona de risco ela chama de zona de trabalho energizado que nós chamamos de zona controlada ela chama de zona de trabalho nossa unidade e o que nós chamamos de zona livre ela chama de zona de trabalho desenergizado então a própria n 50 e 110 ela utiliza o nome da zona como o tipo de trabalho que é realizado aí tá então essa pequena confusão que é feito aqui no brasil é ela pode ser resolvida por exemplo nos procedimentos só
tomar cuidado na hora dos procedimentos do trabalho fala que o trabalho é energizado na zona controlada tem que ser feita assim o trabalho de zanol e isso tem que ser feitas à veja e isso fica muito bem claro pela própria nr10 porque existe uma gradação de risco embora chame na na parte de trabalho energizar de alta tensão tanto trabalho na zona controlada enquanto na zona de risco de trabalho energizado mas ela apresenta essa gradação de risco veja quando ela fala de zona nível não apresenta nenhuma restrição ao trabalho nenhuma restrição à atividade quando ela fala
de trabalho na zona controlada ela apresenta uma restrição ela fala que o da zona controlada é uma zona restrita a trabalhadores autorizados portanto só pode acessar aquela zona controlada um trabalhador que autorizado coisa que ela não falou nos amigos então ela mostra que a zona controlada apresenta um risco maior que a zona livre e depois ela apresenta a zona de risco onde ela apresenta uma restrição a mais veja que ela repete a restrição da zona controlada a zona de risco é restrita trabalhadores autorizados e com a adoção de técnicas instrumentos e equipamentos apropriados ao trabalho
então veja se precisa de adoção de técnicas e equipamento apropriado é porque o risco é maior então precisa ficar claro e existe uma gradação de risco a zona controlada ea zona de risco não é uma coisa como às vezes pode parecer que é numa primeira leitura mais rápida da bardi no capítulo que trata de trabalhos da reunião com atenção então a zona controlada a zona de risco e conseqüentemente a zona livre cada uma tem a sua caracterização o seu risco e isso é muito importante que a gente consiga caracterizar isso de uma forma realística e
como a norma e entende no ambiente de trabalho eu espero que as informações foram passadas neste vídeo tenha sido útil se vocês gostaram desse vídeo curte o vídeo aí inscreve no canal a sons sininho pra que esse canal possa crescer até mais
