A-176 PROJETO ELÉTRICO INDUSTRIAL: METODOLOGIA PARA DIMENSIONAMENTO DA DEMANDA

pessoal vamos para mais uma aula no canal é uma aula sobre projeto elétrico industrial foi uma solicitação de algum colega de vocês pedindo para que fosse montada uma aula relacionada a projeto elétrico industrial primeiro ponto que nós vamos ver vou dividir essa aula em duas partes vai ter a aula a176 e logo em seguida para complementar essa aula a aula a177 onde a primeira é metodologia para dimensionamento da demanda de um projeto elétrico industrial pois bem então vamos agora iniciar essa aula bom o projeto elétrico industrial essa aula eu vou apresentar o dimensionamento da demanda dessa indústria Então vamos começar primeiramente é importante observarmos os fatores de projeto elétrico industrial temos que observar os fatores elétricos do projeto na elaboração dos projetos elétricos é necessária a aplicação de alguns fatores importantes denominados fatores de projeto para que possamos garantir uma maior economia do empreendimento Industrial se os fatores de projeto forem omitidos se nós omitirmos os fatores de projeto a potência dos equipamentos vai conduzir Ou seja pode conduzir o projeto a valores muito elevados portanto temos que levar em conta os fatores de projeto para um projeto adequado primeiramente o fator de demanda o fator de demanda consiste na relação entre a demanda máxima e a potência instalada é a relação ent da demanda máxima é a potência instalada a potência instalada gente é a somatória de todas as potências dos equipamentos da instalação Industrial podemos assim escrever que minha meu fator de demanda é a demanda máxima pela potência instalada onde a demanda máxima ela pode ser medida em kW ou kva da mesma forma a potência instalada em kva ou em kW aqui só um exemplo do que que vem a ser o fator de demanda imagine essa reta de carga medida durante 24 horas nós temos aqui a potência instalada né de a potência instalada de 750 kW e temos a demanda máxima onde eu cliquei aqui para marquei aqui para vocês a demanda máxima nesse ponto 480 a potência instalada 750 logo o fator de demanda é 0,64 que é a demanda máxima que foi medida 480 Por 750 ok pessoal isso é bem tranquilo né o fator de demanda fatores de demanda para motores são fatores tabelados quando os motores nas indústrias eles não funcionam simultaneamente no exemplo que eu vou apresentar todos os motores quando eu ligo eles vão acionar simultaneamente então eu tenho um a 10 motores eu tenho aqui os fatores de demanda que eu devo considerar no meu projeto Elétrico Industrial Então essa tabela tem os fatores de de demanda Outro fator muito importante é o fator de simultaneidade o fator de simultaneidade é a relação entre a demanda máxima do grupo de aparelhos pela soma das demandas individuais dos aparelhos do mesmo grupo em um dado intervalo de tempo a ser considerado o fator de simultaneidade geralmente ele é tabelado então vocês podem observar que essa tabela representa os fatores de simultaneidade para motores elétricos para retificadores para soldadores para fornos resistivos fornos de indução equipamentos que são utilizados na indústria Então essa tabela nos fornece o fator de simultaneidade fator de utilização Outro fator importante o fator de utilização é o fator pelo qual se multiplica a potência nominal do aparelho para se obter a potência média pelo a potência média Nas condições de utilização então eu tenho aqui os fatores de utilização para secadores Caldeiras fornos de são motores soldadores e retificadores aqui eu trago para vocês alguns dados de catálogo de motores elétricos de indução com rotor circuit curto circuit motores de dois polos aí vem a potência aqui eu tenho a relação de torque e tem uma informação importante que é o rendimento nessa coluna aqui então aí vocês podem consultar várias tabelas que tem de motores elétricos aqui já é a continuidade dessa tabela porém motores com quatro polos Então eu tenho a potência e os dados aqui do meu motor demanda de iluminação na indústria como que eu calculo a demanda de iluminação a demanda de utilização quando fazemos uso né de lâmpadas fluorescentes a demanda de iluminação é um fator FM que multiplica o somatório de número de lâmpadas que multiplica a potência abre parêntese a potência nominal das lâmpadas mais a potência de perda do reator dividido pelo fator de potência isso tudo dividido por 1000 para me dar o valor em kva Então esse fator de multiplicação por perdas no reator e harmônicas a gente considera pode podemos considerar esse fator como valor de 1,8 PNL é a potência nominal das lâmpadas PR a perna no nos reatores FP que tá mostrado aqui na equação FP é o fator de potência então com essa equação eu consigo calcular a demanda de iluminação FM é 1. 8 número de lâmpadas potência nominal mais as perdas dividido pelo meu fator de potência quando a iluminação é uma iluminação incandescente né eu vou considerar o número das lâmpadas multiplicado pela potência dividido por 1000 considerando fator de potência à unidade bom para isso então diante de todos esses conceitos eu tenho aqui uma indústria onde essa indústria tem um setor de administração tem um quadro aqui qdl quadro de de luz tem um um quadro que eu chamo de qgb quadro geral de força né porque ele tá conectado aqui na subestação tenho aqui um outro quadro C cm2 E aqui nesse canto onde eu passei a linha vermelha é o ccm2 tá então são quadros o ccm1 atende esses motores o ccm2 a atende esse conjunto aqui de motores então o ccm2 ele Ele atende os motores 2 da linha 2 e 3 ccm1 que é esse aqui onde eu tô passando o mouse ele vai atender esse conjunto de motores um aqui que é o setor de carga um setor de carga do tem dois tipos de motores vocês podem observar que o motor tipo 1 Eu tenho 2 4 6 8 10 motores então tem 10 motores aqui no ccm1 e aqui eu tenho 2 4 5 6 7 8 9 10 eu tenho 10 motores tipo 2 e tem cinco motores tipo 3 todos eles chegando no ccm ccm2 e aqui eu tenho a minha substação né aqui essa linha continua né porque todo todos os os quadros concentram no QG qgf né nessa planta ele concentra no qgf aqui eu tenho a rede da concessionária tracejada entrando aqui então o que que nós vamos fazer nesse projeto né nesse projeto nós vamos eh dimensionar a demanda Então os motores tipo um que são esses motores que estão aqui no ccm1 que é esse quadro aqui em vermelho são motores tipo uns 75 cavalos rende rendimento 0,92 do motor e fator de potência 0,86 motores de 30 rendimento 09 fator de potência 0,83 motor da linha 3 50 cavalos rendimento 0,92 fator de potência 0,86 o que eu peço para calcular e encontrar é encontrar as demandas do quadro ccm1 ccm2 do qdl e do qgf e a potência necessária do transformador para essa substação nessa minha indústria Ok Lembrando que as perdas nos reatores podemos considerar 15. 3 com o fator de potência 04 se vocês observarem aqui onde eu estou passando o mouse mostrando em vermelho aqui em vermelho são 150 né Eu tenho 150 lâmpadas fluorescent de 40 w e 52 lâmpadas incandescent Esse izinho é de incandescente de 100 w Ok então eu tenho que dimensionar a demanda de cada um dos quadros do qdl do qgf que concentra todo mundo do ccm2 e do ccm1 que é esse que eu tiquei aí para vocês Então primeiramente vamos calcular a demanda de cada motor individual então a potência do eixo do motor motor tipo um qual é a potência do motor tipo 1 potência 75 75 cavalos aí eu tenho que encontrar a potência no eixo do motor é a potência nominal vezes o fator de utilização Qual é o fator de utilização motor de 75 CV acima de 40 é 0,87 tá aqui ó na tabela então Tô considerando esse primeiro fator 75 x 087 vai me dar 600 e e vai me dar 65.

25 caval logo a demanda do motor unitário de um motor né é a potência no eixo dividido pelo fator de potência vezes o rendimento então é 0,86 x 0,92 onde 0,92 é o rendimento 86 éo fator de potência eu multipliquei aqui pessoal por 736 para me dar o resultado em kva Por que 723 um cv tem 736 w portanto a demanda do motor um na verdade é 60,7 kva no motor tipo 2 vou fazer o mesmo processo só que o motor tipo 2 ele é 30 a potência nominal fator de utilização se ele é 30 fator de utilização 0,85 então é 30 x 085 me dá a potência e considerando a utilização no eixo 25. 5 cavalos vou pegar 25. 5 vou dividir por 0,83 que é o fator de potência vezes 09 que é um rendimento Então esse motor passa a ter o motor do grupo dois um motor unitário tem 25.

10 né aqui é kva tá de demanda tá aqui é kva de demanda tá eu botei va mas é kva Motor 3 da da mesma forma só que o motor motor 3 ele é 50 CV então 50 CV é acima né de 40 então fator de utilização 0,87 que multiplica 50 me dá uma potência no eixo do motor de 43. 5 vou dividir 43. 5 pelo fator de potência vezes o rendimento fazendo essa divisão Esse motor do grupo 3 tem uma potência de 40.

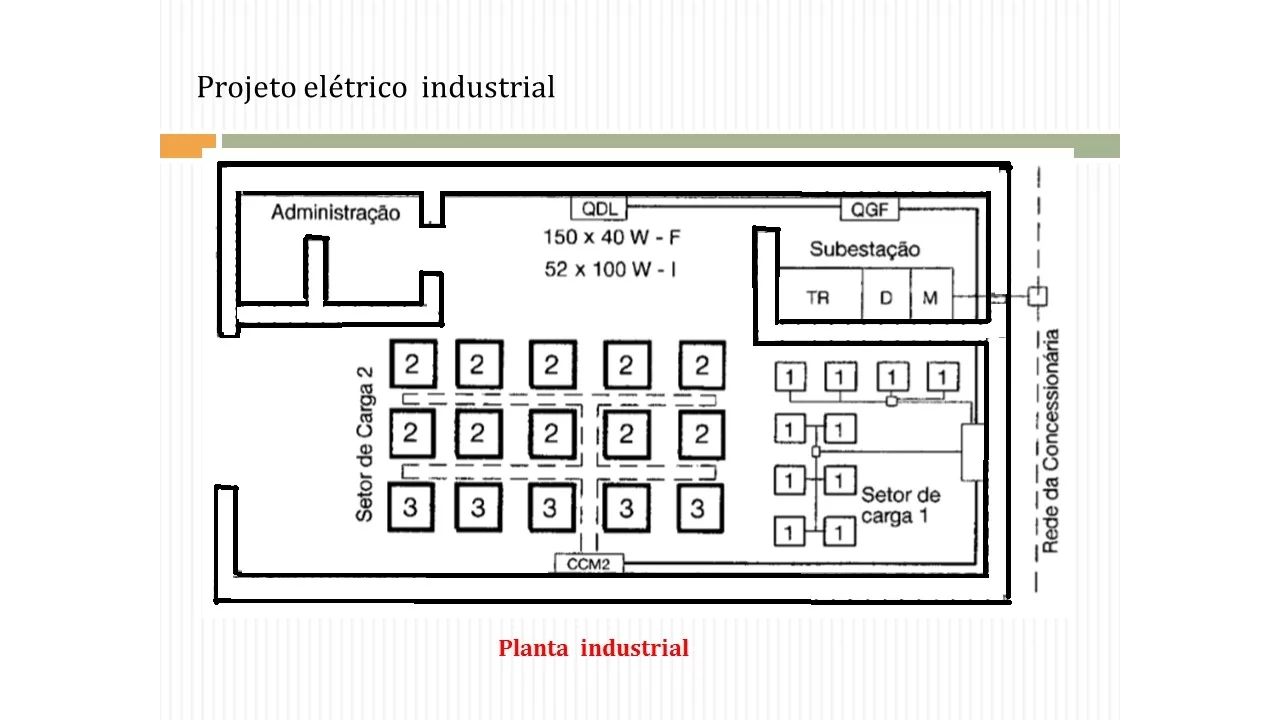

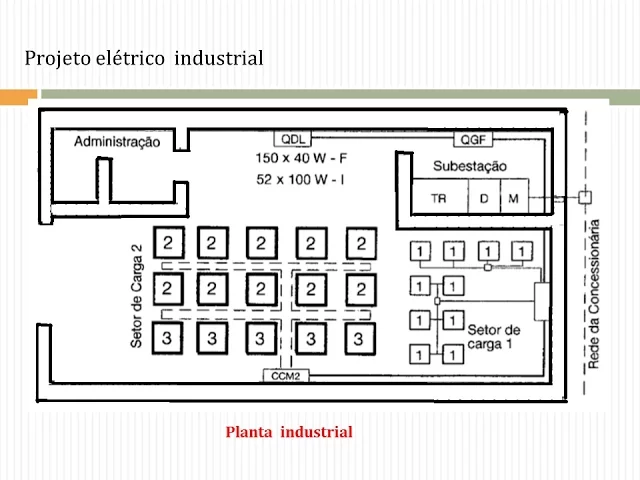

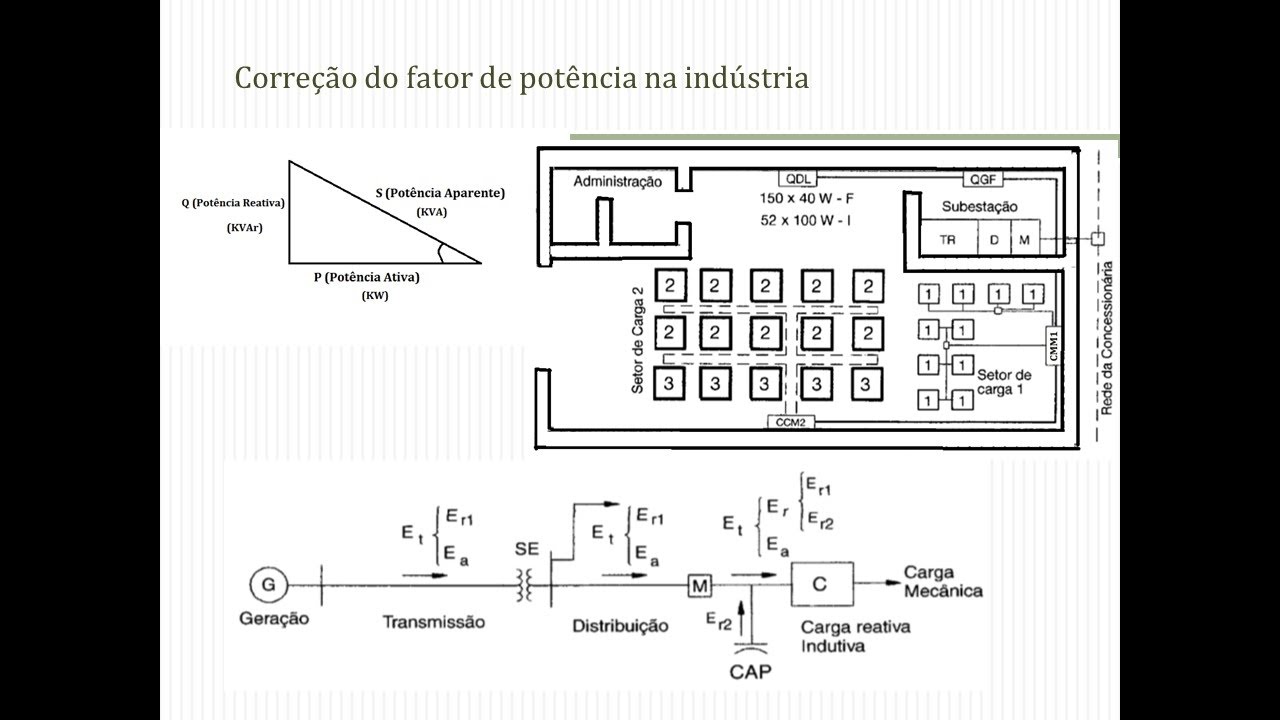

4 kva então agora eu tenho a potência individual de cada motor Na verdade eu tenho a demanda eu tenho a demanda em kva de cada um dos motores dessa indústria agora eu vou calcular a demanda do quadro cmm1 a demanda do quadro cmm1 Ele tem 10 motores olha aqui ó 1 2 3 4 5 6 7 8 9 10 são 10 motores Então vai ser a demanda de um motor multiplicado por 10 então é 10 x 60. 7 x 0,65 que 0,65 é esse é o fator de simultaneidade motor tá entre 20 40 fator de simultaneidade é 0,65 então a demanda que nós estamos querendo encontrar é a demanda do quadro ccm 1 vai ser igual a 394,5 kva então a demanda nesse ccm1 é 394. 6 kva vamos agora encontrar a demanda para o quadro ccm2 ccm2 ele tem dois grupos de motores o grupo dois o grupo 3 o motor 2 individualmente tem 25.

10 kva tá kva aqui ó kva Ok e o motor 3 40. 4 quantos motores do grupo dois eu tenho eu tenho 10 motores então é 10 x 25. 1 vezes o fator de simultaneidade fator de simultaneidade é quanto 0,65 se vocês consultarem aqui na tabela são 10 motores 0,65 mais 5 vezes são cinco motores do grupo trê vezes o fator de simultaneidade na tabela aqui 0,7 multiplicando e somando a demanda ccm2 é 304,5 kva agora vamos calcular a demanda do quadro de força de luz quadro de luz os reatores tem perda de 15.

3 w e fator de potência desse reator 0,4 fator de potência das lâmpadas incandescentes igual a 1 então eu vou achar a carga de iluminação como eu tinha mostrado para a carga de iluminação para a demanda de iluminação de lâmpadas à base de reatores é FM que é 1. 8 que multiplica o somatório do número de lâmpadas que multiplica a potência nominal de cada lâmpada mais a perda do reator dividido pelo fator de potência tudo dividido por 1000 para me dar o resultado em kva então logo a minha demanda no quadro de luz vai ser 1. 8 vezes todo esse termo aqui que eu já mostrei aqui mas são 100 lâmpadas aqui em cima podem observar são 100 lâmpadas são 52 lâmpadas incandescentes 52 x 100 di 1000 logo a carga do quadro de luz é 26,3 kva agora eu quero calcular a demanda do quadro geral de força bom é aquele esse quadrinho que tá aqui eu vou marcar aqui ele tá conectado na minha substação qual vai ser a demanda geral vai ser a demanda do ccm1 mais a demanda do ccm2 mais a demanda do qdl então eu vou somar todas as demandas Então vai ser 34.

5 + 390 eh aqui tá trocado tá então é 34. 5 + 304 tá aqui ó eu eu repeti aqui mas aqui é 34. 5 + 26.

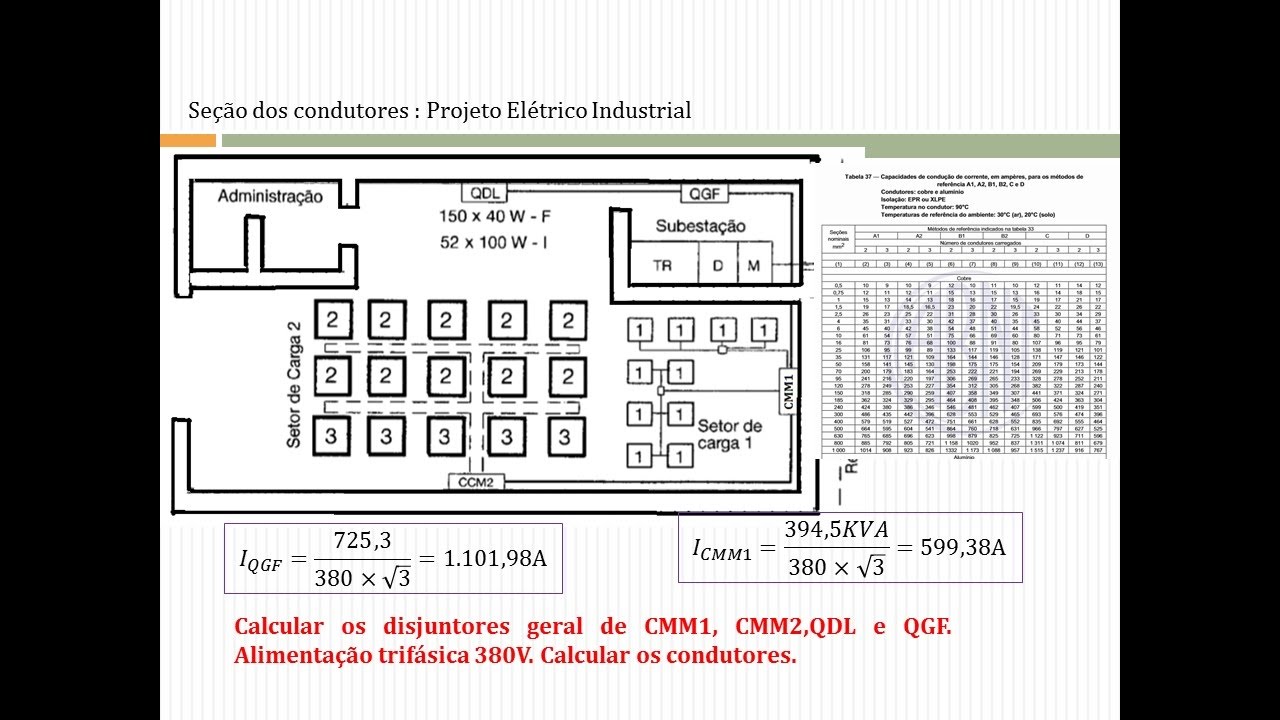

3 portanto a demanda geral no qgf que é o quadro geral de força é 7253 kva corrijam aqui tá que eu repeti esse mesmo número mas é 304.
