Videoaula 6: Estrutura de um shapefile e como abri-lo no QGIS

Olá tudo bem com você nesse vídeo vamos ver o que é um shapefile Para que serve um shapefile a estrutura de um shape fine e como abrir um shapefile no que diz no vídeo anterior fizemos download de alguns dados vetoriais do site oficial do IBGE organizamos o banco de dados lá na unidade cedo o computador acessando aqui para facilitar o nome que demos para pasta foi esses Quatro Atos para facilitar a visualização já que eu tenho um monte de arquivos aqui na minha unidade C o nome da pasta foi curso geoprocessamento básico no software que

diz vou clicar duas vezes com o botão esquerdo para abrir a pasta Aqui tá o banco de dados que fizemos o download do IBGE que temos a versão do arquivo zipado eu estou mantendo aqui para caso tem algum problema eu consigo acessar esses dados com mais facilidade não precisa ficar fazendo download toda hora e aqui em cima tem os arquivos descipados e já inseridos aqui no banco de dados na raiz do computador lá na unidade de ser dentro da pasta do curso de processamento básico no software vou dar um clique duplo aqui com o botão

esquerdo do mouse para abrir o banco de dados com esse Shape faz E aí vem a primeira parte importante primeiro precisamos saber o que é um shapefile um shape Fire basicamente é um arquivo em formato vetorial esse formato foi desenvolvido pela pela empresa ezrey é muito utilizado inclusive no qgis em outros softwares de sistema de informações geográficas e basicamente um shape Fire ele é utilizado aí para representar dados vetoriais na forma de pontos linhas e áreas que também chamamos aí de polígonos então Shape Fire basicamente é isso é um formato vetorial para fazer a representação

dos pontos linhas e áreas lá para eu conseguir visualizar analisar processar dentro de um signo mas para que serve bom um shape fine ele vai ter aí uma série de funções a primeira delas é armazenar a posição a localização geográfica localização espacial aí do dado né que eu quero trabalhar então um shape ele vai conseguir armazenar essas informações então nessa lógica da do armazenamento eu vou conseguir então armazenar o sistema de projeção o sistema de coordenadas o datam né é basicamente dentro do shape vai ter também um sistema de referência né espacial eu não vou

detalhar cada um desses elementos ainda porque vai ter um momento oportuno que eu vou entrar em detalhe mas é importante logo de início você saber que dentro do shape de um desses Shape finness que basicamente a junção que desses dados que nós fizemos download desses cinco arquivos vai ter armazenado aí todas essas informações relacionadas ao posicionamento espacial a localização geográfica né bom é além da as informações referentes a projeção o data um sistema de coordenadas né a referência espacial ou um shape fale também vai armazenar os atributos da feição né os atributos de uma feição

basicamente são as informações que constam lá no Shape Fire por exemplo são ruas são Rios são classes de uso cobertura da terra Então os atributos também são armazenadas né O que é a informação representada que são os atributos também vão estar armazenadas dentro do shapefile nesse 5 arquivos nesse caso aqui são as bases com o melhor é um shake fale com a localização do cem itérios a nível de Brasil né eu só peguei esse aqui aleatoriamente né nada especial podemos pegar outro aqui por exemplo as hidrelétricas se vocês verificarem também são os mesmos cinco arquivos

né bom já vimos Então o que é um shapefile Para que serve e agora vamos ver a estrutura de um shape Fire para esses dados oficiais que estamos baixando do site do IBGE cada Shape cada feição cada dado representado vai ter o shape Fire vai ter a seguinte estrutura ele vai ter cinco sub arquivos indeterminado determinados dados espaciais podemos ter até mais do que cinco extensões do que cinco sub arquivos para esses dados que fizemos download vocês vão poder ver que para cada Shape né temos aí um total de cinco sub arquivos é importante você

observar que para cada arquivo desse vai ter um ponto e na frente ponto CPG ponto DBF esse aqui o segundo ponto P RJ ponto shp ponto shx podemos ter aí uma série de outros super arquivos né como por exemplo XML sbn sbx spj nesse aqui já veio Então temos uma série de outros sub arquivos vamos detalhar agora os mais importantes desses cinco dessas cinco extensões desses cinco sub arquivos sem dúvida alguma temos três aí que são extremamente importantes né eles são obrigatórios para um shape Fire sem um deles não é possível nem sequer abrir o

shapefile no que diz ou em outro software de si né Quais são os arquivos o primeiro e mais importante né dentre os mais importantes é esse arquivo que termina com a extensão o prefixo shp né Essa extensão aí basicamente esse super arquivo vai armazenar geometria a forma né do dado espacial ele é um ponto é uma linha é uma área ou seja polígonos Então essa extensão é que vai representar aí a geometria do dado é importante você não confundir essa esse subar arquivo do shape com a extensão do shape quando a gente salva um shape

lá dentro do qgis ou de outro software de sistema de informações geográficas a intenção a extensão do shape também é ponto shp então só não misturar isso temos o ponto shp que é como se fosse o formato geral que eu gera dentro do software e aqui a extensão que é um subarquismo um entre o cinco desses aqui que fizemos download do IBGE Mas como já Adiantei pode ser que tenha inclusive mais sobre arquivos Qual é o segundo arquivo imprescindível que não pode faltar é esse arquivo que o prefixo ou a extensão dele termina com ponto

DBF o ponto D BF basicamente vão estar neles ali os dados descritivos né é a tabela de atributos é essa extensão é esse subarquismo que vai dizer qual é a informação armazenada é para que ela fez são é um rio vai ter o nome dos rios se for um shape dos Estados vai ter o nome dos estados a sigla dos Estados o código então basicamente a tabela de atributos né outro arquivo extremamente importante esse arquivo é que termina com a extensão ponto shx que aqui aparece como sendo o último arquivo né então o arquivo que

termina com esse prefixo ponto shx basicamente vai fazer integração entre o arquivo shp com o arquivo é DBF então basicamente é esse arquivo com prefixo ponto shx que vai permitir essa integração vai realizar as consultas espaciais né vai permitir aí que você faça a consulta é do espacial dos dados que estão sendo representados então esses são os três prefixos né os três sub arquivos indispensáveis né que não podem faltar são os arquivos obrigatórios Então temos o ponto shp o ponto DBF e o ponto sh Dias especificamente para esses shapes que baixamos do site do IBGE

temos aí mais dois super arquivos um deles termina com um ponto prj esse arquivo basicamente vai armazenar o sistema de referência espacial vai vir nesse arquivo aí vai estar armazenado a projeção a projeção cartográfica né que o dado foi representado o data utilizado né o sistema de referência então se a projeção é geográfica se a projeção é plana e o TM então basicamente vai ser esse sobre arquivo que vai armazenar essas informações para encerrar os arquivos aí sobre arquivos que dos shapes que baixamos no site do IBGE o último dele é esse arquivo que termina

com a extensão CPG né o prefixo ponto proteger Então esse subarquivo basicamente ele é um arquivo opcional né é ele não é exatamente um arquivo obrigatório ele é usado aí para especificar aí as páginas de código né para identificação do conjunto de caracteres aí a ser usado nos dados utilizados ou representados aí no shapefile né Então esse é um arquivo secundário os mais importantes realmente vão ser os ponto shp o ponto DBF e o ponto s HX Esses são os mais importantes né bom então já vimos aí O que é um shapefire para que um

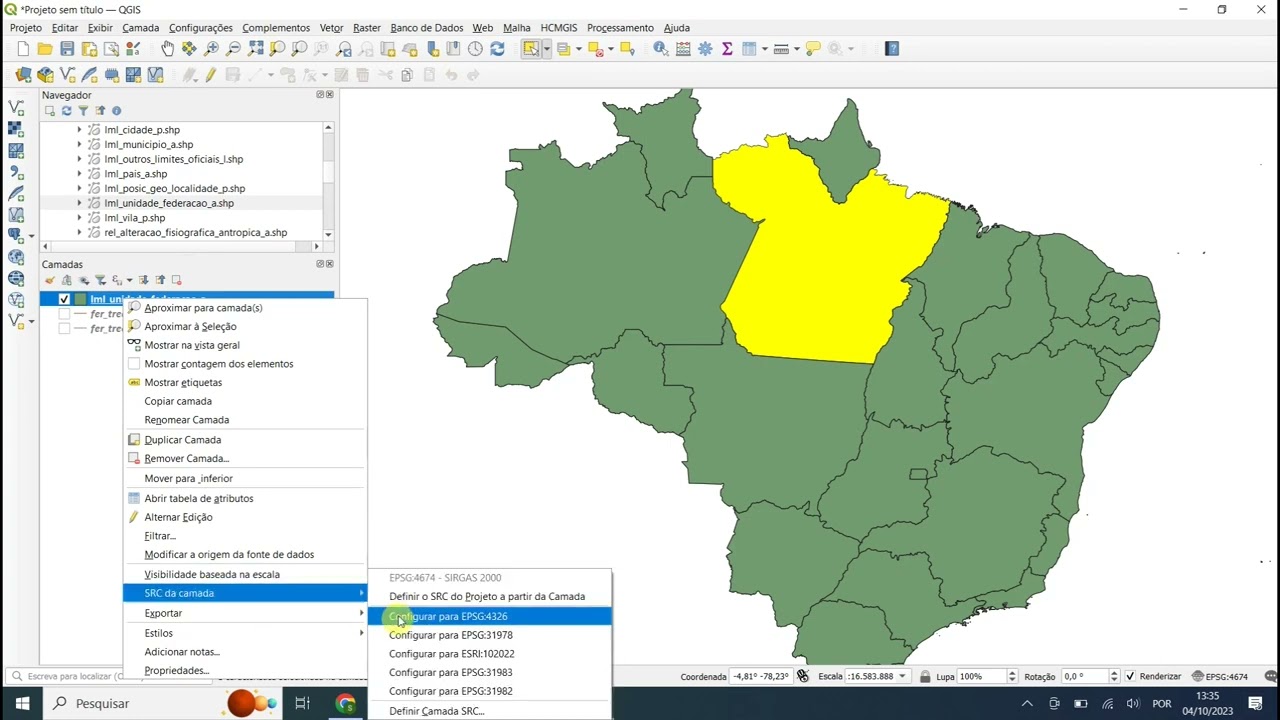

shapefile serve e vimos também a estrutura o sube arquivos agora o que vamos ver é como vamos abrir um shapefile lá no que diz para isso eu vou só acessar aqui o que diz eu já tinha deixado ele aberto para agilizar se você ainda tem dificuldade de como abrir o que diz nos vídeos anteriores eu mostro aí para vocês como faz isso tá bom primeiro Vamos acessar aqui um novo projeto vazio e temos aí diversas formas para abrirmos aí um shape aqui no shapefile aqui no QG a primeira delas é que é uma das que

eu mais gosto é aqui pelo painel navegador né Você pode navegar aqui ó na barra de rolagem para acessar a unidade C A minha unidade seja tá aparecendo aqui com bastante com bastante facilidade bem no início eu cliquei aqui com o botão esquerdo Mouse eu só vou esticar essa janela aqui ó para facilitar a visualização para você conseguir esticar a janela do painel você arrasta o mouse sem clicar em nada para aqui na parte de baixo do painel quando virar essa setinha para cima e para baixo você clica com o botão esquerdo do mouse segura

e arrasta consigo visualizar agora a pasta do curso geoprocessamento básico no software que diz eu vou parar o cursor do mouse aqui na setinha do lado da pasta vou clicar com o botão esquerdo do mouse perceba que o meu mouse ficou verde vou arrastar o mouse sem clicar em nada vou vir aqui na base de dados BC 250 Shape Fire 2021 11 18 vou clicar com o botão esquerdo do mouse e aí vai abrir todos os dados no formato Shape que nós fizemos o download lá do site oficial do IBGE eu vou descer que eu

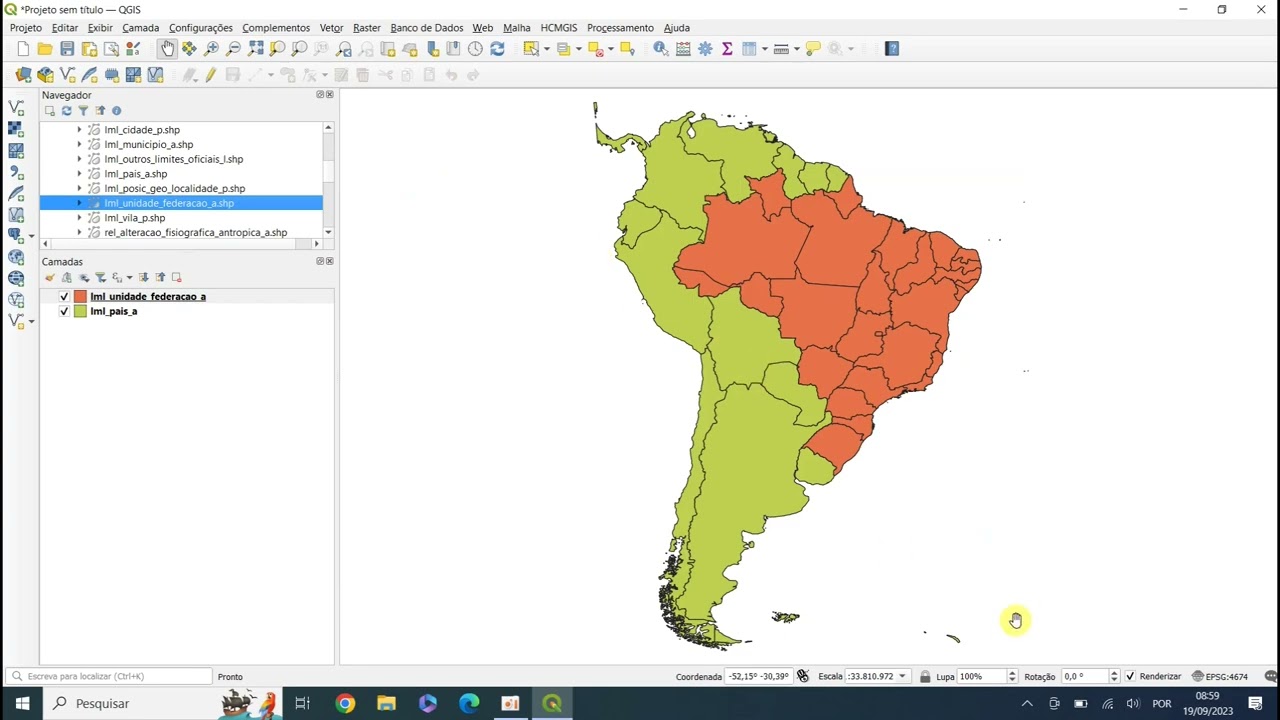

quero abrir aqui os limites dos Estados já tem aqui mais fácil os limites dos Municípios Abre logo os municípios brasileiros os limites dos países da América do Sul aqui para você posicionar por ordem né para facilitar a visualização você pode clicar com o botão esquerdo em cima do nome aqui no painel camada no nome do shake Fire arraste ele para baixo ele muda de posição e aqui embaixo eu vou abrir também o shape unidades da Federação você pode tanto ou clicar duas vezes em cima do shape falha aqui com o botão esquerdo Mouse ou então

você pode clicar com o botão esquerdo segurar arrastar e jogar aqui na área de trabalho perceba que agora eu abri a unidades da Federação duas vezes Então essa é uma das formas de você abrir aí os seus dados vetoriais né aqui no qgis outra forma é você clicar aqui nessa nesse painel perdão nessa barra de ferramentas gerenciar camadas você pode clicar R aqui ó adicionar camada vetorial por aqui vai abrir essa caixa de diálogo você vai ter que Localizar onde é que tá o seu dado vetorial para depois você adicionar aqui né eu vou abrir

um aqui só para mostrar para vocês vou lá na unidade C do meu computador Tô clicando só com o botão esquerdo do mouse abrir o banco de dados deixa eu abrir aqui por aqui você tem que se atentar você deve abrir sempre a opção a extensão ponto shp eu vou abrir os trechos Ferroviários do Brasil você vai clicar aqui em Abrir E aí ele vai perguntar aqui uma série de informações Deixa eu só clicar aqui em adicionar Pronto já adicionou Não precisei indicar essas informações ele já inseriu direto então eu consegui também abrir por ali

ó o shape fale com os trechos né Ferroviários do Brasil Então por aqui também eu consigo abrir né aqui é a mesma da mesma forma que eu adicionei aqui nessa barra de ferramenta gerenciador gerenciar camadas por aqui ó em barra de ferramentas gerenciador de fonte de dados Eu também consigo abrir uma nova camada shapefile Se bem que aqui deixa eu só verificar que eu vou criar não aqui eu vou criar uma nova camada abrir não é aqui então por enquanto eu posso pelo painel pela o gerenciador gerenciar camadas aqui adicionar camada vetorial e eu acho

que aqui em camadas você consegue também criar nova camada adicionar camada E aí você vai abrir a mesma ferramenta que abrimos ali adicionar camada vetorial Então por aqui você também consegue adicionar aí camadas vetoriais percebam que navegando aqui pelo painel navegador é bastante prático você consegue acessar aí com bastante facilidade as informações se você clicar aqui nessa setinha do lado vai abrir os campos disponíveis aí para esse dado vetorial né como se fosse a tabela né Isso só que para você abrir o dado do shape fine Você vai clicar nessa nessa sessão nessa parte superior

né Você vai clicar aqui em cima do nome lml Vila p.shp você vai duas vezes com botões esquerdo ou então você vai clicar segurar e arrastar aqui para área de trabalho agora eu abri uma nova feição que são as vilas do Brasil né então perceba que abriu um dado vetorial um shapefile aqui no software que diz é muito fácil é muito simples Lembrando que é altamente recomendável que você acesse os demais shapes disponíveis explore a base de dados é importante você treinar como é que também que exclui um dado vetorial aqui no painel camada nesse

caso é só você vir aqui ó Clica com o botão esquerdo do mouse Clica com direito remover a camada ou então você também pode clicar aqui ó Nessa opção remover a camada fica como tão esquerdo do mouse depois com esse botão esquerdo do mouse novamente excluir a camada bom para você dar zoom tem um vídeo que eu já disponibilizei é importante também você explorar essas ferramentas de zoom vou dar zoom aqui para o Estado de Goiás o Distrito Federal né Eu moro em Águas Lindas Águas Lindas de Goiás tá bem aqui na parte oeste do

Distrito Federal então é importante aí você treinar utilizar o zoom bom o objetivo do vídeo era esse ver estudarmos vermos aí o que é um shapefire para que o shape fale serve a estrutura de um shape fine e como abrir um shapefile aqui no que diz então procure treinar bastante explore aí as múltiplas possibilidades verifique os vários shapefiles estão disponíveis naquela base de dados que baixamos do IBGE até o próximo vídeo
