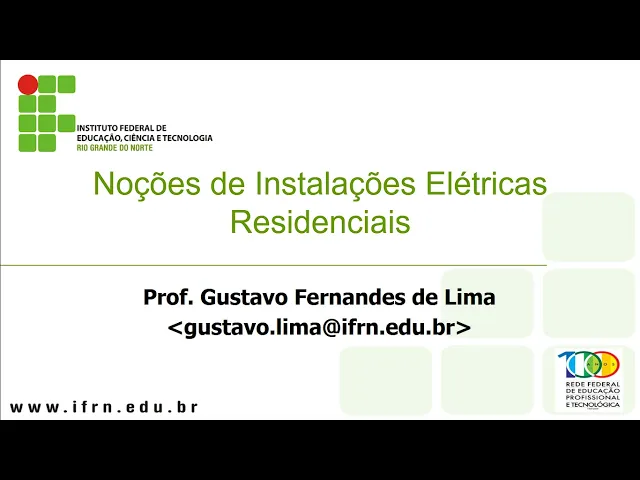

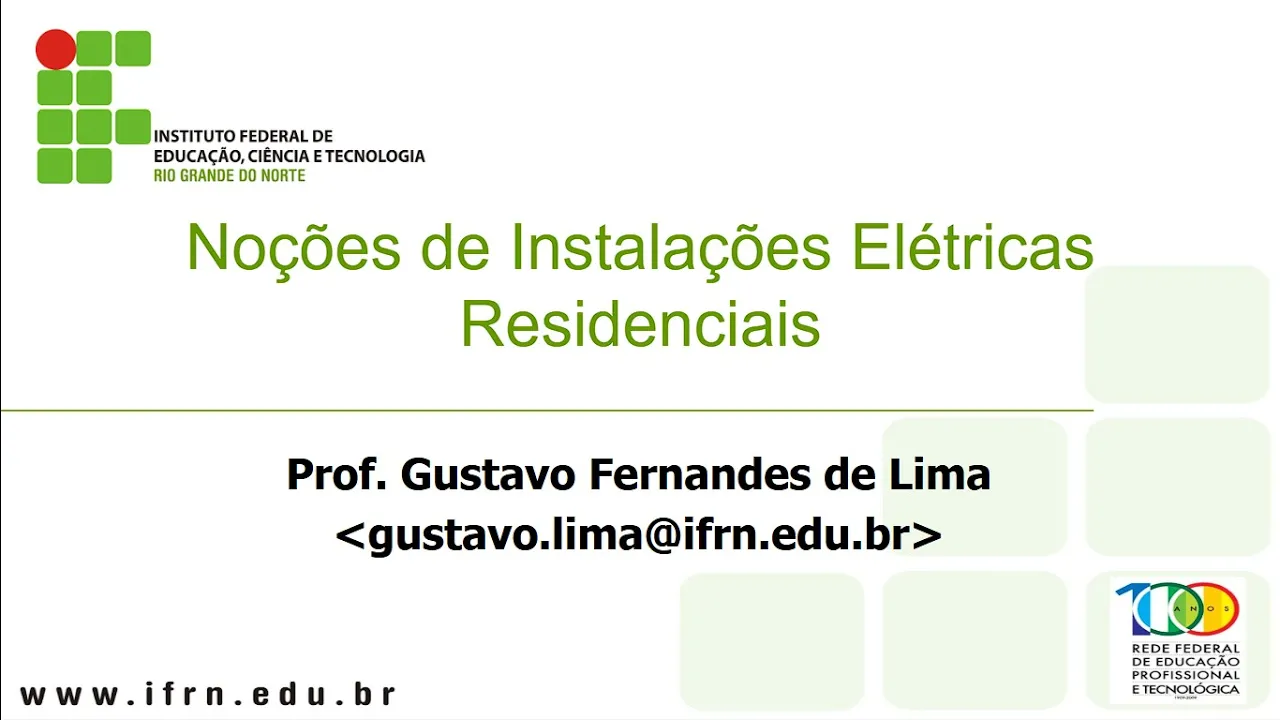

Aula 14 Noções de instalações elétricas residenciais

beleza turma Professor Gustavo Lima chegando com mais uma videoaula e hoje aprenderemos sobre instalações elétricas temos aqui no título noções de instalações elétricas residenciais acompanha aqui na tela aqui comigo Uma Breve introdução a importância da eletricidade em nossos dias é inquestionável ela ilumina nossos lares movimenta nossos eletrodomésticos permite o funcionamento dos aparelhos eletrônicos e aquece nosso banho por outro lado a eletricidade quando mal empregada traz alguns riscos como os choques às vezes fatais e os curtos circuitos causadores de tantos incêndios a melhor forma de convivermos em harmonia com a eletricidade é conhecê-la tirando-lhe o melhor

tirando-lhe o maior proveito desfrutando de todo o seu conforto com a máxima segurança o objetivo desta aula é o de fornecer em linguagem simples e acessível às informações mais importantes relativas ao que é cidade a O que é uma instalação elétrica quais seus principais componentes como dimensioná-los e escolhê-los fazendo aqui uma observação não iremos dimensioná-lo por não se tratar de um curso de eletrotécnica se estivessemos num curso de eletrotécnica e sim aí sim teríamos a disciplina de projeto de instalações elétricas residenciais vamos em frente apresentando o conceito de ramal de entrada temos aqui o poste

da concessionária e vários fios ligados no poste três deles são chamados de fio fase por se tratar de um sistema trifásico temos o fio de neutro e por último o fio de retorno das luminárias da iluminação pública o ponto de entrada se se trata desse post aqui já dentro da área do Consumidor onde eu tenho a caixa de entrada modificará o medidor que também é de responsabilidade da concessionária o consumidor tem que providenciar o poste a caixa o aterramento com acho de cobre e afiação até esse ponto aqui em cima a concessionária vem com o

cabo dela liga no poste dela e conecta o consumidor aqui na parte de cima do poste de entrada nessa publicação aqui o PDF de referência Nós temos dois tipos de instalações a monofásica até 15.000 w utilizando fase neutro e ão de 220 como é uma publicação do sudeste ela trabalha com entradas bifásicas aqui no caso foi adaptado temos entradas trifásicas de 15.000 a 75.000 w que é feita com três fases e o neutro e o consumidor tem a possibilidade de utilizar 380 ou 220 v na sua instalação aqui mais uma representação do ponto de entrada

no caso o poste mais o quadro de energia aqui a visão eh superior da emenda e aqui a visão interna do quadro é constituído de um medidor no caso da concessionária ela que traz esse medidor esse medidor é calibrado é conectado os cabos nesse medidor e depois do medidor ao disjuntor geral da instalação e daqui vai para o quadro interno dentro da residência aqui uma visão do quadro de distribuição Ele conta com a entrada geral aqui no centro onde juntou maior de de corrente maior atualmente precisamos ter também disjuntores de de interrupção chamados de eh

Dr são disjuntores residuais eles monitoram correntes de fuga são correntes relativos ao choque elétrico se a pessoa se encontra conectada a uma tomada a corrente que deveria voltar pelo neutro está passando pelo ser humano e isso indica a drr que é uma um choque e ele detecta isso abrindo o circuito geral defendendo protegendo a pessoa de um dano maior ao choque aqui a entrada e esses aqui embaixo são são chamados de disjuntores de ramais são os ramais de distribuição aqui uma visão interna a energia Chega no centro pode ser por cima ou por baixo aí

o quadro é invertido o disjuntor principal embaixo e os ramais em cima temos aqui o disjuntor geral já com o disjuntor diferencial residual o Dr de azul o cabeamento neutro de verde o cabeamento de terra e pode ser um marrom aqui ou preto os ramais dos disjuntores os circuitos de derivação aí aqui temos barramento de proteção dejuntor Dr barramento de neutro barramento de interligação das fases disjuntores terminais monofásicos aqui um detalhe sobre o disjuntor diferencial residual ele tem essa característica de medir a corrente que entra e sai do circuito se na hora que a pessoa

por Acidente encostar numa fase a corrente de retorno não será mais a mesma o sistema reconhece o Dr reconhece essa fuga de corrente e desarma todo o sistema toda a instalação para a da pessoa vamos ver aqui o que é que tá dito aqui ele tem um lado de juntor termomagnético e aqui o lado do diferencial residual o termomagnético protege os fios do circuito contra sobrecargas e curtos circuitos enquanto que o Dr protege as pessoas Contra choques elétricos provocados por contatos diretos ou indiretos nos na nos equipamentos ou até na na instalação na fiação aqui

a diferenciação entre os três tipos de disjuntores termomagnético por quê Porque ele é constituído de duas funções a térmica para proteger contra sobretensões sobrecarga perdão O que é uma sobrecarga é um motor que fica ligado muito tempo vai aquecer o fio e para que o fio não derreta o térmico dispara abre o circuito e protege o motor e o fio e e qual é a função do magnético é proteger contra curto circuito curto circuito Já estudamos que a corrente ao percorrer um produz uma um campo magnético num curto circuito esse campo magnético é muito forte

e muito rápido aí internamente ocorre a sensibilidade do dispositivo de proteção abrindo quando um curto circuito esses disjuntores podem ser do tipo monopolar só uma Fas bipolar para duas fases e tripolar para três fases aqui os circuitos terminais eu recebo aqui na entrada duas fases um neutro e o condutor de proteção na entrada temos o disjuntor DR principal e nas saídas os circuitos terminais aí eu posso alimentar lâmpada tomada chuveiro elétrico aí lâmpada de outro quarto é conveniente você dividir o os circuitos para que na hora de dar uma manutenção você não tem que desligar

a casa toda por exemplo você bota os circuitos de iluminação e de tomada de um quarto da cozinha das salas separadas para você disponibilidade de ligar e desligar o disjuntor sem afetar tantos ambientes chuveiro elétrico aí pode ser torneira elétrica marqu de lavar as cargas maiores a norma solicita exige circuitos individuais continuando aqui a gente vai entrar numa parte importante para o trabalho da Etapa atual onde eu vou trazer um projeto de uma casa e vocês vão identificar os componentes que foram instalados naquela casa para isso a gente vai precisar conhecer o símbolo daquele componente

e o seu Formato na no mundo real a gente começa aqui pelo pelo ponto de luz no teto esse aqui é um ponto de luz mais simples que tem o mais básico e a sua simbologia é essa daqui da esquerda é formada pela potência da luminária o número do circuito que identifica essa luminária no quadro elétrico e aqui o comando é o é o interruptor que liga e desliga essa luminária esse ponto de luz outro Ponto de Luz importante é chamado de arandela muito utilizado em banheiros é esse ponto que fica na parede o seu

formato aqui no caso é a metade do daquele círculo também pode ser usado em áreas de piscina fixados em parede seguindo em frente tomadas a gente vai ter essa simbologia circular no projeto que eu vou trazer simbologia não é essa é de um triângulo mas isso aí será visto no próprio projeto Todo projeto tem que constar a simbologia utiliz ada naquele desenho como é que eu vou diferenciar as alturas dessas tomadas pela pelo desenho aqui dos símbolos essa daqui é uma tomada baixa monofásica com Terra que fica padronizada a 30 cm do chão já essa

aqui Pintadinha é uma tomada baixa bifásica com Terra Baixa vai dizer o quê em relação à altura ela pode ser a tomada ainda pode ser média 1 em 20 do piso se eu não me engano e a alta próximo de dois aqui ainda temos a simbologia de pronto tomada média vejam que apareceu um tracinho aqui ó um tezinho do lado de fora nessa outra aqui que é bifásica tem um t duplo tomada dois polos mais terra na altura média de 1,20 e para tomadas altas aí seria aqui ó 2,10 eu falei aproximadamente 2 m 2,1

m nesse caso aqui é uma tomada Alta só que espí para chuveiro elétrico aí muda um pouco o desenho botou aqui ó mais outro tracinho caixa de saída alta monofásica com terra chuveiro elétrico caixa com saída alta bifásica com terra chegamos aos interruptores interruptor pode ser sinalizado com esse S se for simples aí para campar para interruptor paralelo é aquele por exemplo da escada Você tá no térreo liga a a luz sobe a escada chega lá em cima tem outro interruptor aperta e desliga é chamado de interruptor paralelo ele tem esse traç aqui a mais

vejam que vai sempre acrescentando algum detalhe no símbolo campainha esse quadrado com esse tracinho botão da campainha Qual a diferença do botão da campainha para o interruptor interno o da campainha tem uma mola assim a gente aperta ao tirar o dedo ele volta para posição original Já pensou botar um interruptor normal o vizinho aperta e deixa lá ligando o tempo todinho apitando no seu no seu ouvido dessa maneira o botão de interruptor tem a mola para que ele volte quando você tira o dedo e o símbolo essa esse Cicinho aqui com a bolinha interna seguindo

em frente eletroduto é o é o termo correto para cano o eletroduto é essa parte de PVC aqui reta embutida no teto ou no piso ou na parede como é que a gente vai representar esse eletroduto da instalação linha cheia linha com contínua cheia se for na parede vai ser a linha tracejada e se for no piso traço e ponto e aqui sempre a representação no mundo real agora temos a representação da Fiação dentro do eletroduto linha horizontal é o eletroduto aqui eu tenho eletroduto no teto e esses pedacinhos aqui de de linhas verticais esse

vertical inicial aqui é o fio fase já o fio neutro é o da fase com esse tracinho paraa direita eu preciso representar essa essa simbologia diferente para poder na hora de instalar contar quantos fios tem naquele eletroduto outra simbologia importante é o retorno das luminárias é só esse pedacinho de tracinho aqui que eu tô passando o mouse já o Terra é o t ó para facilitar é o condutor de proteção e os condutores podem ser de dois tipos o rígido que é um fio mais formado só por um filamento e mais mais duro e o

flexível que é esse mais mole formado por vários fiozinhos finos aí quando você junta muitos fios finos o cabo fica mais maleável melhor de passar no eletroduto e como diferenciar no projeto e na vida real esses Condutores no projeto se o traço for completo Ó é fase o fio completo mais um um tezinho aqui um tracinho de de lado é o neutro condutor de proteção é um t e o retorno é só a metade de cima e o cabo na vida real é pela cor o cabo de proteção é verde ou amarelo verde a fase

pode ser vermelho ou branco aí vai depender do projetista mas o neutro sempre azul e o retorno também pode mudar preto branco só que aí o projetista tem que informar no projeto tem que est escrito fase C tal neutro é sempre Azul retorno cor tal de modo que na hora de instalar não tenha confusão nos cabos e aqui pra gente se dirigir à conclusão da videoaula temos dois exemplos O primeiro é da instalação de um de uma lâmpada se você tem um eletroduto aqui em cima você tem que ter três fios aí tá aqui a

indicação ó fase neutro e retorno como é que eu sei tá aqui ó uma fase vermelha uma proteção verde amarelo e um neutro azul aí nesse eletroduto descendo aqui pra caixinha do interruptor O que é que tem que ter a fase e o retorno e aqui e na lâmpada tem que chegar o retorno e o neutro porque o neutro tem que ser na lâmpada para que na hora de trocar a lâmpada ninguém venha se acidentar ao trocar a lâmpada a fase a energia fica na caixinha aqui do interruptor e aqui na direita nós temos o

desenho que será por exemplo que será entregue no trabalho você tem aqui Um cômodo isso aqui é um quarto onde eu tenho a representação reta dos eletrodutos a representação da luminária no centro se for s é interruptor se for círculo é tomada e a indicação em cada eletroduto dos fios nesse exemplo aqui eu tenho três retornos aqui aqui nesse eletrodo tem um retorno dois retornos e uma fase é uma fase da luminária e os dois retornos por quê Porque aqui vai ser um um interruptor paralelo Ó tem aqui nesse interruptor comando a nesse outro interruptor

comando a eu preciso dessa quantidade de fios para que a lâmpada ligue ou nessa porta ou nesse corredor aqui e agora nós temos um exemplo de esquema de ligação de tomadas eu tenho o ramal principal no teto e a cada descida a cada derivação eu tenho os eletrodutos nesse caso aqui o ramal na horizontal sempre vai ter fase neutro e proteção ao longo de todo o percurso e aqui nas descidas fase neutro e Terra paraa alimentação de cada tomada a representação agora Daquele mesmo cômodo anterior está mais completa por quê Porque agora foi adicionado o

circuito de tomada para essa tomada aqui fase neutro e terra e para essa outra tomada aqui ó fase tá faltando aqui o tracinho do neutro fase neutro Terra Fechando assim essa vídeoaula de noções de instalações elétricas residenciais aqui eu trago a bibliografia para quem se interessar pelo manual no qual foi baseado essas esses slides vou disponibilizar lá no sala de aula paraa turma e aqui deixo meu contato qualquer dúvida manda no moral do Google sala de aula ou posta por e-mail Fico por aqui até a próxima um forte abraço
