ELÉTRICA PARA INICIANTE: Como fazer a instalação elétrica de uma casa? EP3🤔🤯

E aí meus queridos bem-vindos à minisérie de elétrica para iniciantes aqui da Eng H É nos Episódios anteriores nós vimos Qual que é a função exercida aí pelo eletricista faixa salarial como tá utilizando o multímetro também a gente viu tudo isso porque é bem iniciante mesmo só que infelizmente nós chegamos né no último episódio só que para fechar com chave de ouro o vídeo de hoje nós vamos ver o passo a passo que devemos seguir para fazer uma instalação elétrica bem feita e ó mais bacana todo mundo me pergunta isso André como é que faz

uma instalação lá do padrão de entrada até a tomar Pois é vou mostrar isso hoje tá mas antes ó se esse tema é interessante para você se você é iniciante tem um pouco de insegurança aproveita se inscreva aqui no canal ativa o Sininho das notificações se gostar não esquece de deixar o like não e fica ligado porque eu tenho uma oportunidade para você começar do zero com a gente hein Aguenta [Música] aí bom de forma bem simples bem simples mesmo e resumida nós vamos ver como que a energia ela sai lá do poste da acionária

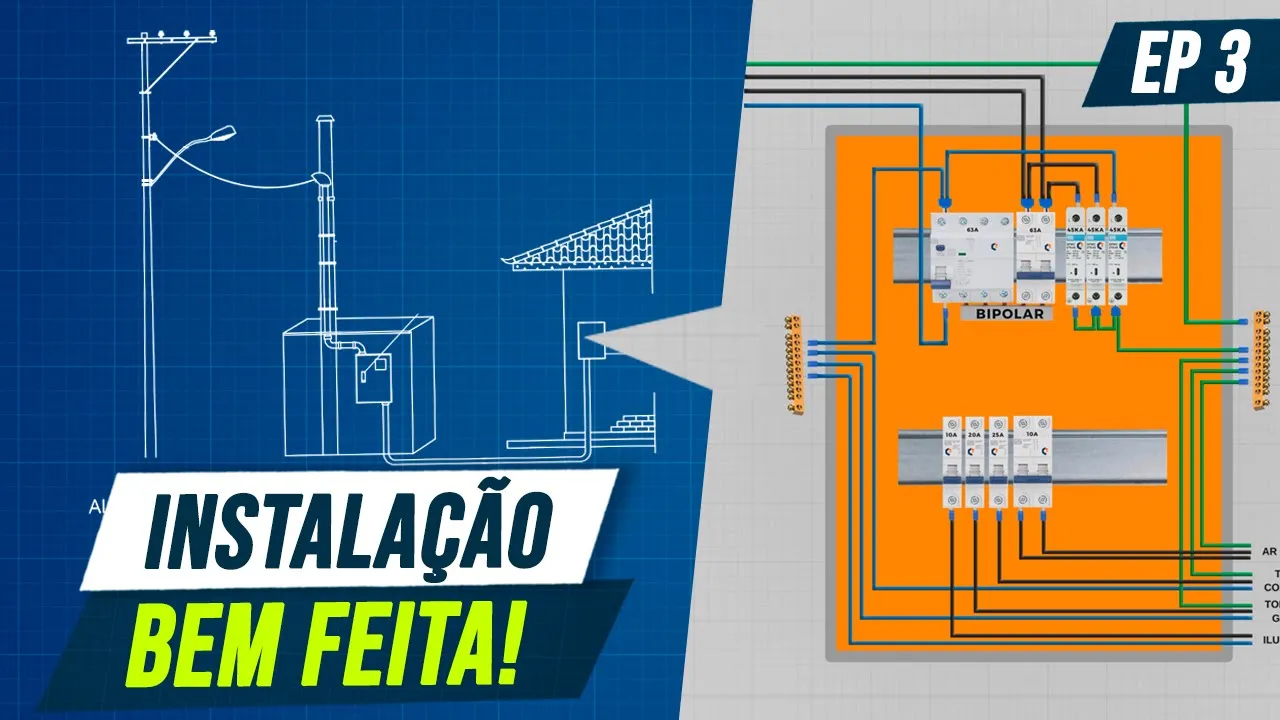

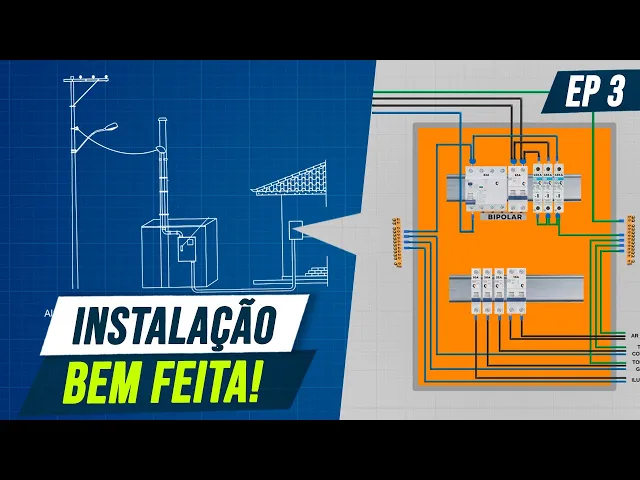

lá na rua e chega até o quadro distribuição para est alimentando uma instalação elétrica e dali ele se dividindo então basicamente é isso eu vou te ensinar tudo de forma bem simplificada Tudo começa lá no poste da concessionária de energia que fica lá na rua que em projetos a gente chama Tecnicamente de alimentador deste poste seguem os cabos neste exemplo aqui que é um exemplo padrão nosso de uma casa comum a gente tá passando cabos de alumínio triplex 16 mm tá E esses cabos eles vão até na cabeça do poste depois ele se conecta com

cabo de cobre que desce até no medidor e o medidor é aquele relógio que fica lá no padrão de entrada né E o pessoal chama o padrão de entrada também como quadro de medição que é ali que fica o medidor né o relógio energia e aí no padrão a gente tem um disjuntor de proteção nesse exemplo nosso aqui um disjuntor bifásico de 2 por 63 A tá lembrando gente que isso aqui é só um exemplo os disjuntores Gerais eles variam conforme a carga instalada no imóvel então tem casa tem Imóveis que tem uma carga maior

precisa de um disjuntor e consequentemente de um cabo maior também tá agora do medidor saem os cabos né aqui em média sai nesse caso aqui fases neutro e Terra dessa vez os cabos são todos em cobre 16 mm também por exemplo né e vão até o quadro geral da residência ou também conhecido como qdc quadro de distribuição de circuitos já que nele estão aí os diversos disjuntores que são responsáveis pela proteção dos circuitos que tem dentro da residência e dentro da instalação a energia ela chegando aqui no qdc ela entra nos dispositivos de proteção geral

que a gente chama e depois essa energia saindo da proteção geral ela é distribuída entre os disjuntores do circuitos que a gente vai detalhar daqui a pouquinho para vocês aí entendidas até aqui turma primeira vez que eu dei uma aula dessa tem mais ou menos uns 10 anos que eu já fiz ela é não uns 8 anos vamos falar assim e muita gente curte esse tipo de aula eu fiz ela no quadro e aqui agora a gente tá fazendo ela e de forma de virtual para vocês entenderem melhor bom Entendeu essa parte de entrada de

energ agora vamos entender Quais são os dispositivos obrigatórios para se instalar nesse quadro e como que se distribui tudo ali Começando aqui pelo trilho superior do quadro aqui é um trilho dinin onde a gente conecta os dispositivos primeiro dispositivo mais conhecido como disjuntor né aqui o disjuntor geral e ele serve para proteger a instalação contra curto circuito e sobrecarga né aqui gente eu tô apenas representando o disjuntor geral do quadro e eu mantive ele igual lá o do padrão de entrada que é um b de 63 um bifásico de 63 2 por 63 Lembrando que

n esse exemplo chegam duas fases um neutro e o Terra esses cabos aqui como eu já falei são 16 mm qu depois nós temos o interruptor diferencial residual né também conhecido como dr que é o responsável por proteger os ocupantes da instalação contra fuga de corrente esse aqui gente é um IDR 4x 63 ele é tetrapolar e está instalado para proteção geral contra fuga de corrente ele precisa ter essa corrente nominal de 63 A para suportar a passagem de toda a carga instalada igual ao disjuntor geral né E ó tatua isso aí na sua mente

meu querido a corrente do IDR será sempre igual ou maior ao disjuntor que ele estiver trabalhando em conjunto então sempre vai ser igual a maior Tá bom por último temos o DPS que é o responsável por proteger os equipamentos contra descargas atmosféricas ou surtos gerados na rede aí por manobras da concessionária aqui eu tô considerando dpss de 45 k 275 V Pois é o modelo que a gente mais encontra mais usa aí e eu não vou entr entrar em regra de dimensionamento de DPS agora porque eu tenho inúmeros vídeos no canal específico sobre isso tá

bom perfeito então a gente viu né o trilho superior que eu chamei de trilho da proteção geral né em média a gente sempre faz isso um trilho para manter a proteção Geral agora vamos pro trilho inferior ver como que fica a divisão de circuitos ali e os cabos de cada um também bom nessa instalação para ficar simples mesmo a gente colocou apenas cinco circuitos sendo o seguinte circuito um paraa iluminação aqui a gente logicamente já fez os cálculos e vamos usar um juntor monopolar de 10 a mais o cabo de 1,5 Pois é o cabo

mínimo exigido pela Norma para circuitos de iluminação né o circuito dois as tomadas de uso geral aqui já dá para usar um disjuntor monopolar de 20 a e o cabo de 2,5 pois além também de ser o cabo mínimo exigido pela Norma ele vai atender uma média de 10 tomadin que a gente vai ter nesse circuito aqui como exemplo tá o circuito três aí eu fiz um circuito para tomadas da cozinha aqui eu já recomendo usar um disjuntor monopolar de 25 a e cabo 4 MM porque na cozinha né nesse caso aqui eu fiz os

cálculos e ele vai atender bem e eu considero uma boa prática você tá usando uma bitola a mais de cabo E logicamente disjuntor pra cozinha que atende a maioria dos casos tá e o circuito quatro Aqui nós temos exclusivo para um ar condicionado aqui a gente já tem que usar um disjuntor bipolar de 10 a 2x 10 né e cabo 2,5 pois em média Esses aparelhos são 220 V né E conforme o modelo Eu segui as orientações do fabricante para colocar disjuntor e cabo Aí só no manual tá indicado isso aqui tá já o circuito

5 a gente deixou pro chuveiro e aqui a gente vai usar um disjuntor bipolar 2 por 40 a né mais cab 6 mm pois eu tô calculando um chuveiro com uma potência um pouco maior pro cliente ter tranquilidade aí nos banhos então tá bem dimensionado todos os circuitos aqui saem do qdc e alimentam seus respectivos pontos de utilização né Uns vão para tomadas outros para iluminação os outros vão específico para ar condicionado pro chuveiro e por aí vai desse jeito logicamente né meu querido fica muito mais fácil entender toda uma instalação elétrica né não agora

uma visão Geral de todo o caminho da eletricidade desde a alimentação os alimentadores né os postes lá na rua passando aí pelo padrão de energia pelo quadro de medição Entrando lá no quadro de Distribuição e se dividindo para atender todos os circuitos existentes na instalação isso aqui gente resume de uma forma muito prática a minha paixão profissional pela área predial bom turma tá visto né que para se fazer uma instalação elétrica do zero é necessário além de fazer um bom planejamento que isso nada mais é do que um planejamento ter atenção dar atenção às normas

as regulamentações e essa aula Ela é apenas um Bom resumo de como que tudo funciona né é um ótimo guia para quem tá começando agora vou te fazer uma pergunta bem sincera na verdade você vai se fazer essa pergunta bem sincera pergunte-se o seguinte se em apenas uma série de três videozinhos gratuitos da inal eu né você no caso conseguiu aprender uma instalação e elétrica a estrutura de uma instalação elétrica e ter uma noção completa de como tudo funciona quanto será que eu né como aprendiz irei aprender em um curso profissionalizante naal que tem preço
