E aí pessoal tudo certo bem e nessa vídeoaula nós vamos estudar o terceiro e último retificador utilizado na eletrônica que é o retificador de onda completa em ponte e nós vimos o retificador de meia onda que ele tinha essa forma de onda aqui né ou seja ele retific Ava o semiciclo positivo O semiciclo negativo Ele simplesmente cortava Então esse aqui era o rmo retificador de meia onda nós vimos também o retificador de onda completa com Center tape onde Nós já tínhamos uma onda completa né então ao contrário do retificador aqui de meia onda no retificador
de onda completa com Center tape ele não tinha nenhum um período longo em que a onda ficava em zero ela conduzia nos dois semiciclos o que já era um avanço gera uma melhoria em relação ao retificador de meia onda só que o retificador de onda completa com Center tape tinha um porém tinha um defeito que era justamente pelo fato dele utilizar o Center tape isso fazia com que a tensão que ficasse na carga tivesse de ser diminuída pel pela metade justamente porque a carga estava ligada no Center tape por isso a carga sempre recebia apenas
metade da tensão seja no semiciclo Positivo seja no semiciclo negativo ela sempre acabava recebendo uma tensão menor como nós estamos vendo aqui na onda que eu fiz né eu tenho uma onda completo que já é um avanço eu já estou aproveitando os dois semiciclos da onda senoidal entretanto eu tenho aqui uma uma eh uma diminuição da tensão na carga eu tenho apenas metade da tensão que eu tenho total no secundário do transformador sendo aproveitada na carga porque a carga está ligada no Center tape Então esse era um um um defeito vamos dizer assim ou uma
característica não tão desejável do retificador de onda completa com Center tape o ideal era que nós tivéssemos um retificador de onda completa que é claro melhor que um de meia onda mas que eu não tivesse de ter na minha carga essa perda de metade da tensão que eu pudesse aproveitar toda a tensão que eu tenho no secundário e por causa disso com base nisso é que surgiu o retificador de onda completa em ponte que é o que nós vamos estudar a partir da aula de hoje o retificador de onda completa em Ponte pessoal pessoal o
funcionamento dele né Nós vamos estudar na próxima aula nessa aula aqui eu vou focar mais no seu circuito então o retificador de oneta em Ponte ele pode ser representado de várias formas diferentes talvez a mais comum dentre todas seja a de um lozango lembra lá da bandeira do Brasil Pois é um losango lá da bandeira do Brasil E aí nesse losango o que que eu vou fazer eu vou apagar aqui o meio de todos os lados desse losango vamos apagar aqui e vou colocar nesses quatro espaços em branco que eu tenho eu vou colocar quatro
diodos sendo que esses quatro diodos vão todos estar apontando para o mesmo lado o padrão é que os quatro diodos estejam sempre apontando para a direita né então nós vamos desenhar aqui o primeiro diodo apontando pra direita o segundo diodo também apontando pra frente né apontando pra direita ou apontando pra frente o terceiro diodo aqui apontando também pra direita ou apontando ali pra frente e o quarto diodo a mesma coisa apontando pro mesmo lado então me perdoem pelo desenho o desenho Talvez não tenha ficado muito bacana mas a ideia do circuito do retificador de onda

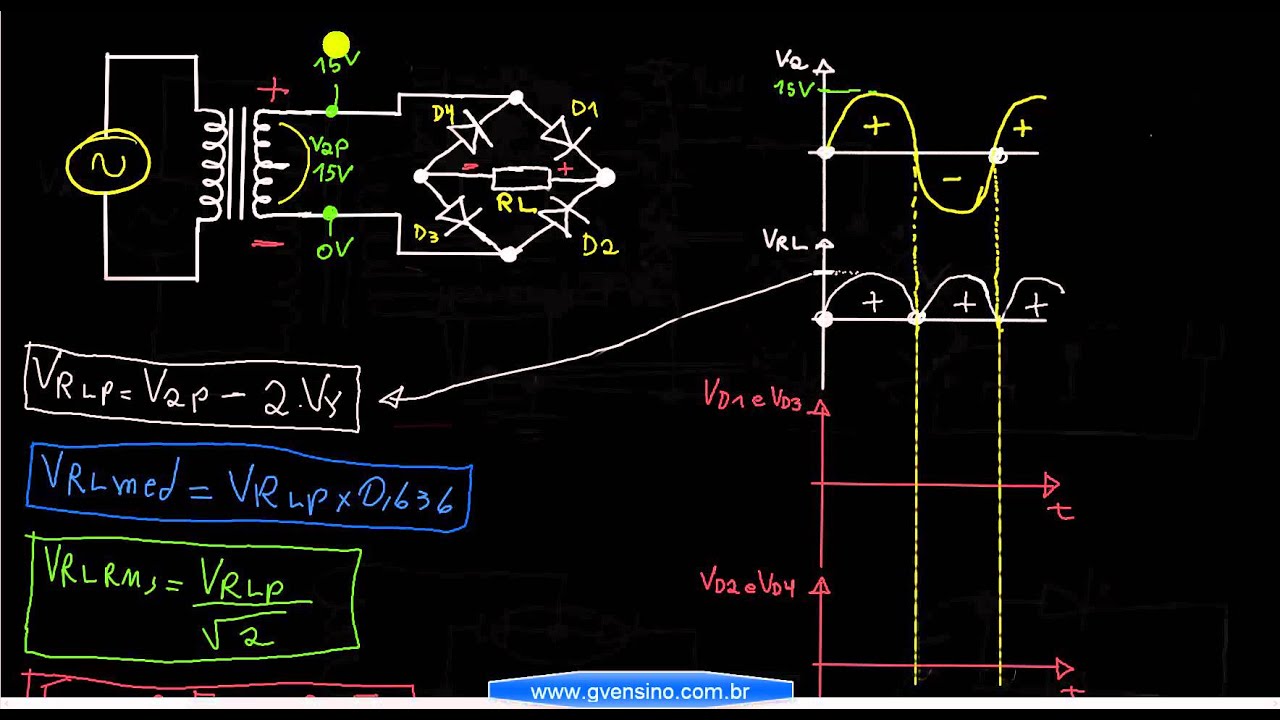

completa em ponte é justamente essa esse aqui talvez é o desenho mais comum em que eu possa representar esse circuito esse retificador né E aí eu ligo a parte de cima aqui no transformador a parte de baixo aqui no transformador e os as laterais que sobraram eu vou ligar na minha carga e aqui eu ligo aqui a outra ponta da carga vem para cá passa por aqui acho que isso não ficou muito legal né Pego aqui e ligo na minha carga tá aí aqui então eu tenho o desenho completo do retificador de onda completa em
Ponte Relembrando aqui que esse lado aqui vai ser o negativo né E nós vamos entender por que aqui vai ser o negativo quando estudarmos o seu funcionamento tá eh então o retificador de completa em Ponte ele tem esse esse formato aqui mas ele também pode ter outros formatos né esse formato do losango é talvez o mais comum dele mas não o único Existem outros formatos também por exemplo vamos apagar aqui vou mostrar um outro formato do mesmo retificador né o circuito é exatamente o mesmo a única coisa que muda é o formato que ao invés
de ser losango é um formato diferente então vou até desenhar de amarelo aqui um outro formato bastante comum é esse aqui em que eu ligo todos os diodos apontados para cima todos eles junto aqui as duas pontas de cima junto aqui as duas pontas de baixo a ponta de cima as duas pontas de cima vão vir aqui pra carga né e a ponta de baixo vai vir pro negativo da carga né o transformador uma ponta dele vai aqui no meio dos dois primeiros diodos tanto faz-se a ponta de cima ou de baixo e a outra
ponta conta dele vai passar aqui por cima e vai entrar até aqui no meio dos outros dois diodos então isso aqui é exatamente o mesmo circuito Que nós tínhamos antes vou até desenhar aqui o a ponte em formato de losango para vocês poderem comparar e ver que é exatamente o mesmo circuito aqui vem a carga da carga volta para cá é exatamente o mesmo circuito só que desenhado de uma maneira diferente né reparem o seguinte reparem que né a saída da carga é onde encontra os dois catodos né então ten um catodo aqui outro catodo
aqui eles vão se encontrar e vão pra carga do outro lado da carga vai aonde eu tenho o quê os dois anodos eu tenho um anodo aqui anodo do outro de outro aqui então o outro lado da carga vai no anodo dos outros dois diodos E no meio disso tudo vem ligado o transformador exatamente o que nós temos aqui também olha só um dos lados da carga tá ligado catodo com catodo tá aqui o outro lado da carga tem que estar ligado aonde onde eu tenho os dois anodos Então olha só anodo aqui anodo aqui
perfeito e o meio dessa ligação aqui em cima e aqui é o que vai vir lá do meu transformador né então aqui é que eu vou ligar o meu transformador o secundário do meu transformador então reparem que o circuito é exatamente o mesmo o circuito é o mesmo só que desenhado de forma diferente e existem outras formas também de desenhar o retificador de onda completa em Ponte tá por exemplo vamos ver se eu consigo fazer uma outra forma muito comum que é o seguinte vou desenhar aqui o secundário do transformador E aí eu ligo posso
fazer dessa forma aqui também ó ao invés de apontar eles para cima como eu fiz nesse desenho em amarelo aqui da esquerda eu posso apontar eles para o lado aqui no meio eu Lio o transformador as duas pontas aqui eu junto os dois anodos junto os dois catodos e daqui vai para a carga aqui a saída positiva que é onde sai os dois catodos e aqui a negativa Aí ó Esse é um outro desenho do retificador de onda completa em Ponte Os Três Desenhos são o mesmo circuito é o mesmo desenho né Só muda a
forma com que eu represento eu posso ainda inventar um jeito diferente de de desenhar esse retificador por exemplo e eu posso fazer dessa forma aqui ó colocar um diodo aqui deixa eu me ver aqui hum colocar outro diodo apontado para cá colocar um outro diodo apontado para cá e outro para cá quatro diodos um do lado do outro e aqui eu vou desenhar o transformador tá eh e a como é que ficaria essa ligação né ficaria assim esse é outro desenho bastante comum no retificador aqui encontro os dois catos e Aqui é onde encontra os
dois anodos né e a carga vai ficar exatamente aqui no meio entre uma coisa e outra né então eu tenho exatamente o mesmo desenho um dos lados da carga o lado esquerdo tá ligado nos dois anodos o outro lado da carga o lado direito tá ligado onde os dois catodos se encontra E o transformador tá ligado entre aquele lado que eu tenho anodo de um diodo e catodo do outro diodo anodo de um diodo catodo de outro diodo como nós vemos aqui por exemplo né como nós vemos aqui que o transformador vai ligado naquele ponto
em que eu tenho o anodo de um diodo e o catodo do outro diodo a mesma coisa nos desenhos aqui de cima o transformador sendo ligado naquela posição em que eu tenho de um lado um catodo e do outro o anodo então ele vai ligado no catodo de um diodo e no anodo do outro diodo e a carga sempre vai est ligada eh no lado onde os lados dos diodos coincidem né um dos lados da carga vai est ligado onde eu tenho dois catodos o outro lado vai est ligado onde eu tenho dois anodos então
esse circuito aqui é exatamente o mesmo que esse e que os outros dois aqui de cima é exatamente o mesmo funciona da mesma forma só que são jeitos diferentes de eu desenhar o mesmo circuito e existem outras variações além dessas que eu passei aqui para vocês tá essa aqui são só algumas das mais comuns dos desenhos mais comuns do retificador de onda completa em Ponte então é importante aqui eh é vocês saberem reconhecer as características que nós focamos aqui né Ou seja a carga sempre vai ligado onde os lados coincidem catodo de um lado anodo
do outro o transformador vai sempre ser ligado onde os os os terminais dos diodos não coincidem ou seja o transformador vai ligado naquele ponto ali no meio em que de um diodo vem o anodo e do outro diodo vem o catodo né E então saber reconhecer essas características vai ajudar vocês a saber a descobrir se o retificador que vocês estão trabalhando se é uma ponte ou se não é em provas de concurso ou e vagas de emprego vocês podem achar retificadores que tenham quatro diodos mas que não seja uma ponte né pode haver pegadinhas no
meio da prova em que eles colocam quatro diodos para você pensar que é uma ponte mas na verdade se você parar e analisar você vai ver que não é uma ponte né que é um retificador de meia onda por exemplo né então e essa análise nós estamos começando a fazer nessa videoaula Onde nós estamos destacando bem as características de uma ponte o lado em que um transformador vai ligado que é onde eu tenho eh junções diferentes dos diodos e o lado em que a carga é ligada onde eu tenho junções iguais né catodo com catodo
de um lado anodo com anodo do outro eh isso vai ajudar mas o mais importante é o que nós vamos ver a partir da próxima videoaula que é entender como esse retificador vai funcionar né Eh qual vai ser a forma de onda que eu vou ter na carga e quais são os cálculos que eu uso para poder resolver esse retificador né Então tá aí os os desenhos do do retificador de de onda completa em ponte na próxima videoaula a gente vai eh estudar o funcionamento estudar a forma de onda e vamos continuar a nossa análise
a partir daí valeu até mais
